Elecbee E07-M1101D-SMA CC1101 433MHz 射频传感器模块 10dBm 400m SPI 1.8-3.6V 带 SMA 天线

CC1101 433MHz 工业无线收发器模块

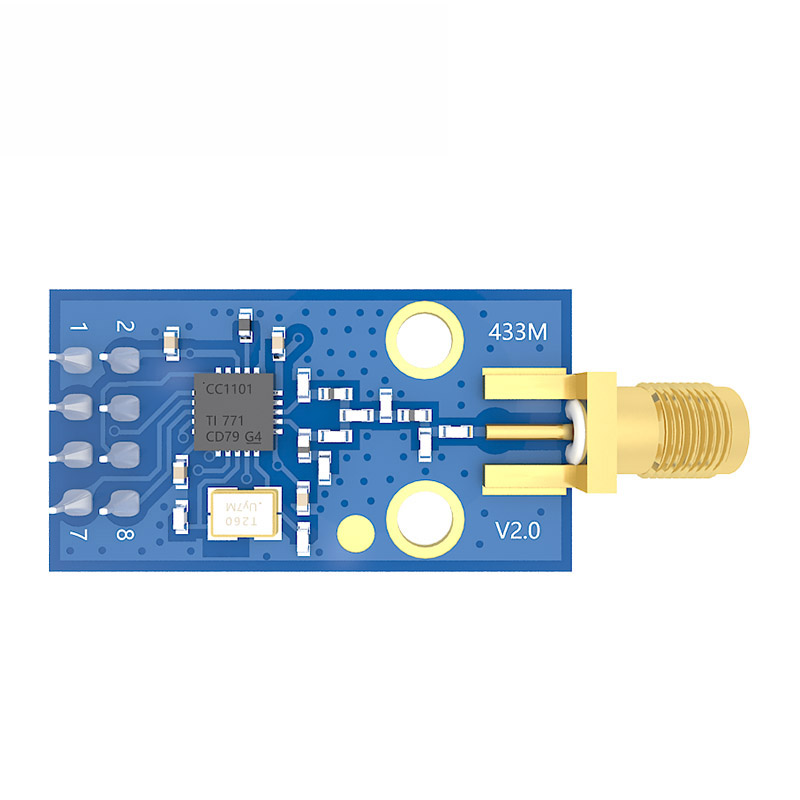

Elecbee E07-M1101D-SMA 是一款工业级 CC1101 射频收发器模块,专为嵌入式系统、遥测设备、遥控器和低功耗物联网设备中的双向无线数据传输而开发。它提供可操作的387-464MHz软件工作范围,并针对与附带的外部SMA橡胶天线进行433MHz通信优化。

技术规格

• 产品型号:E07-M1101D-SMA
• 射频芯片组:CC1101
• 中心频率:433MHz
• 工作频率:387-464MHz,可调节软件
• 推荐频率范围:433MHz ±10MHz
• 最大射频输出功率:10dBm,约10mW
• 测量通信距离:在适宜的开放区域条件下最高可达400米
• 空气数据速率:1.2-500KBps;适用于433MHz运行,最高可达20Kbps
• 通信接口:SPI 模式 0,最高可达 10Mbps
• 包长度:1-32 字节
• 数据缓冲:三级FIFO
• RSSI 监控:支持
• 接收灵敏度:-117dBm,250KBps
• 电源电压:1.8-3.6V 直流
• 峰值传输电流:29.2mA
• 当前接收:14.7mA

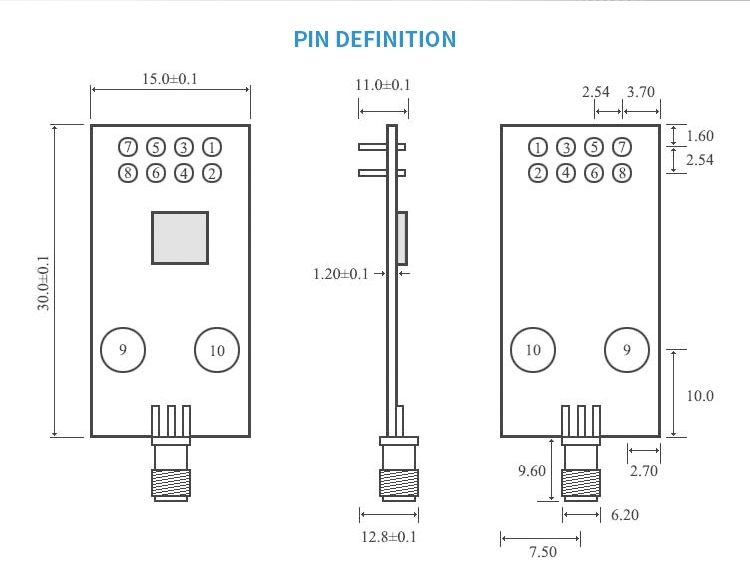

• PCB 尺寸:15 × 28 毫米
• 主机接口:2 × 4 针,2.54 毫米间距
• 天线接口:标准SMA
• 工作温度:-30°C至+85°C
• 储存温度:-40°C 至 +125°C
• 工作湿度:10%-90% RH

工程与工业应用

这款CC1101无线模块可集成到工业监控设备、无线传感器节点、数据采集系统、遥测终端、家庭自动化设备、访问控制系统、遥控设备以及电池供电的嵌入式产品中。

稳定的低功耗射频通信

该模块结合了高达10dBm的射频输出、RSSI监控和FIFO缓冲功能,支持稳定的双向数据交换。其1.8-3.6V的运行范围以及低传输和接收电流,适用于紧凑型电池供电的无线设计。

嵌入式系统兼容性

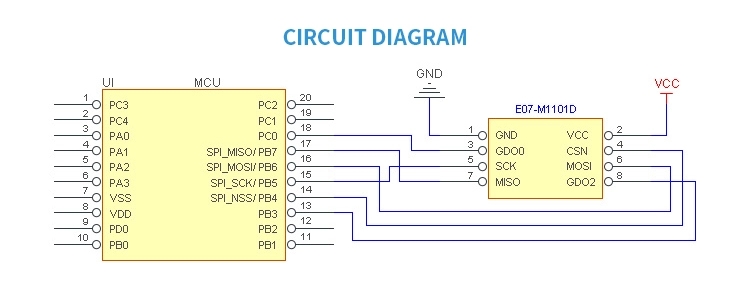

标准的SPI模式0接口可实现与微控制器和嵌入式开发板的连接。其2.54毫米的引脚间距支持通用的PCB、面包板和杜邦跳线,而SMA接口则可连接随附的433MHz外置天线或其他兼容的50欧姆天线。

套餐内容

• 1 × E07-M1101D-SMA CC1101 射频收发器模块
• 1 × 433MHz 外置SMA橡胶天线
