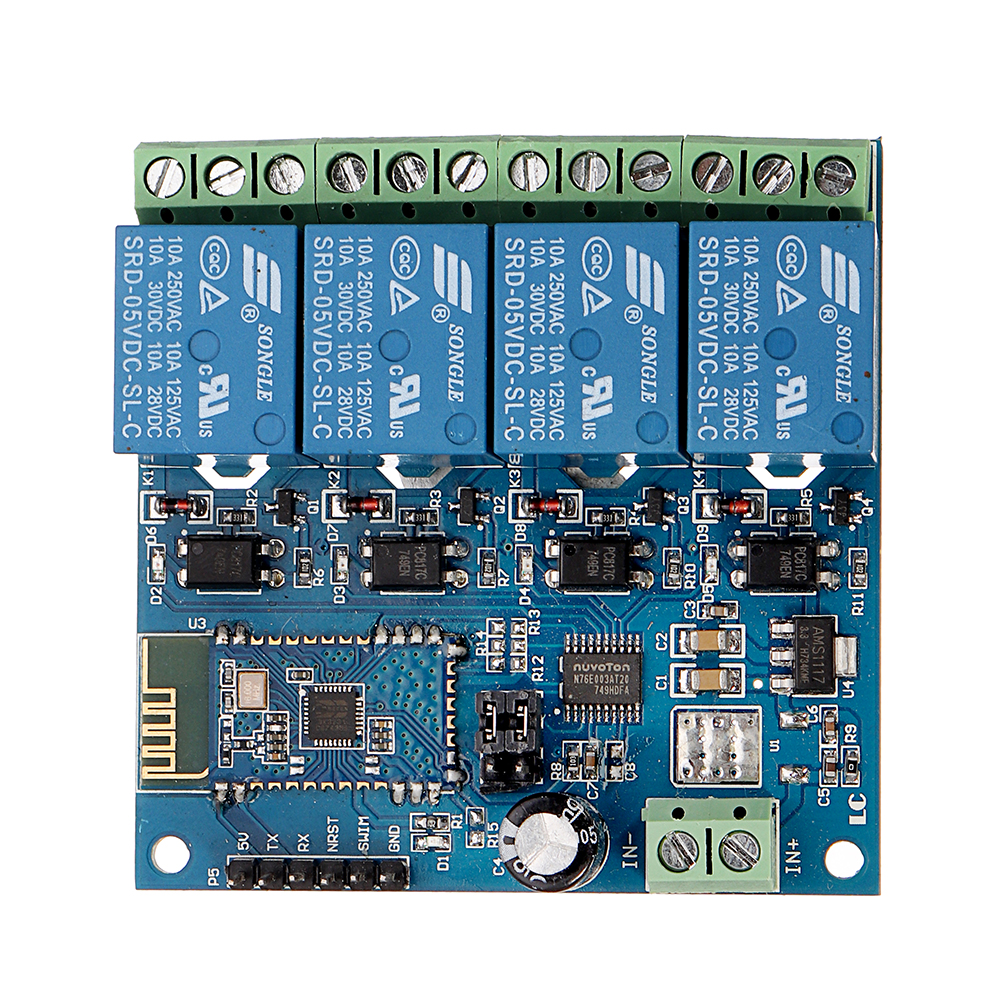

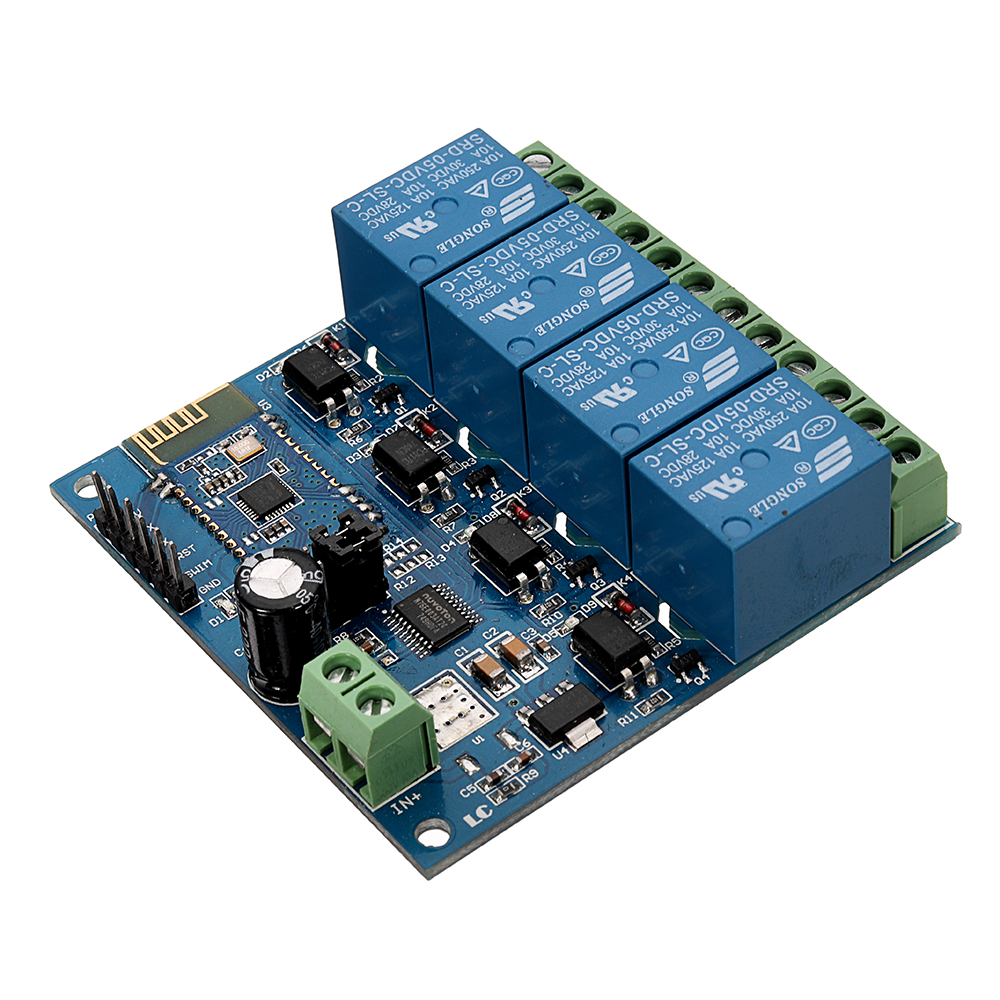

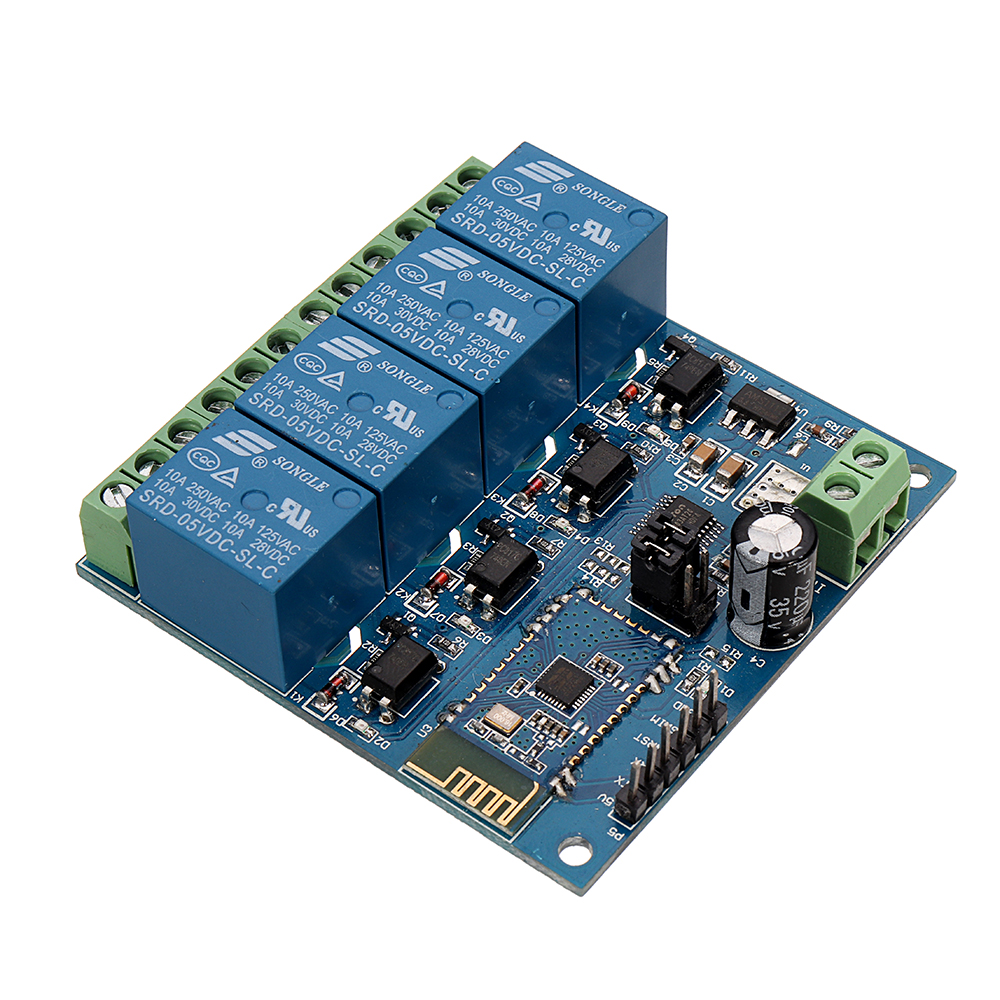

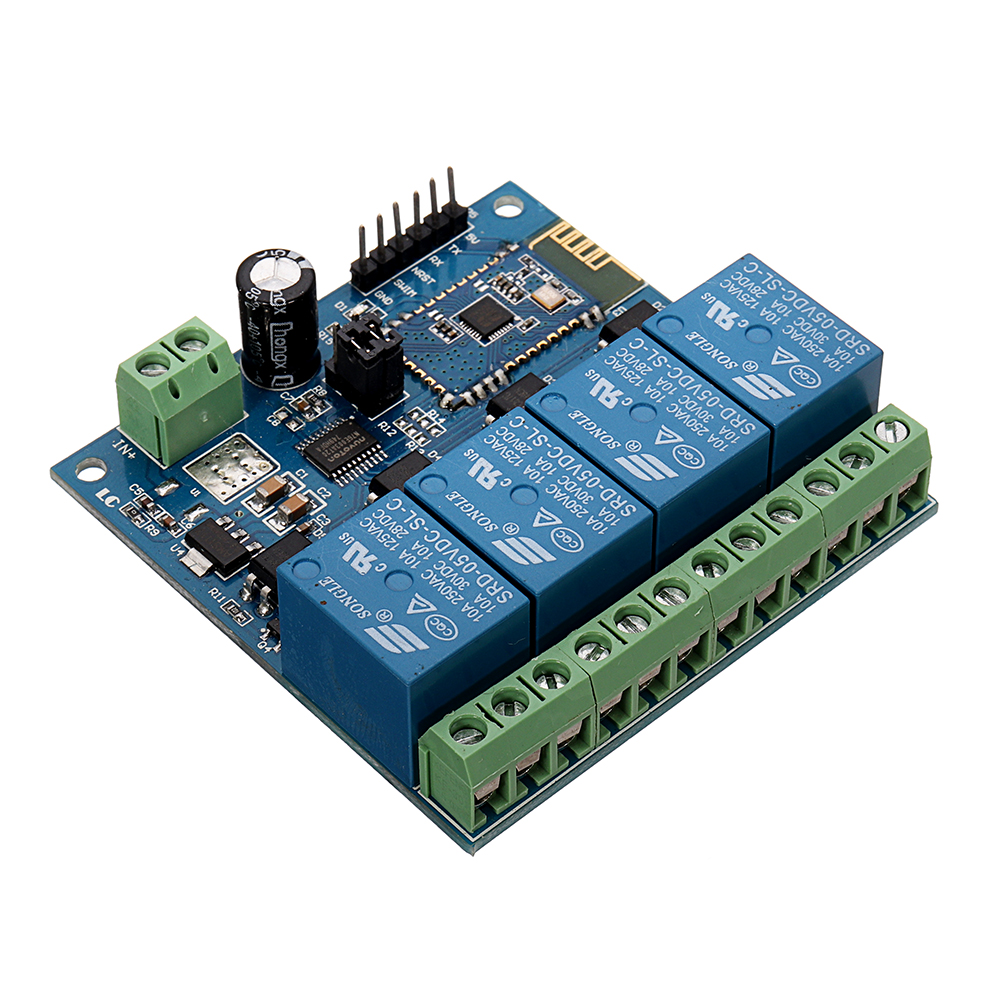

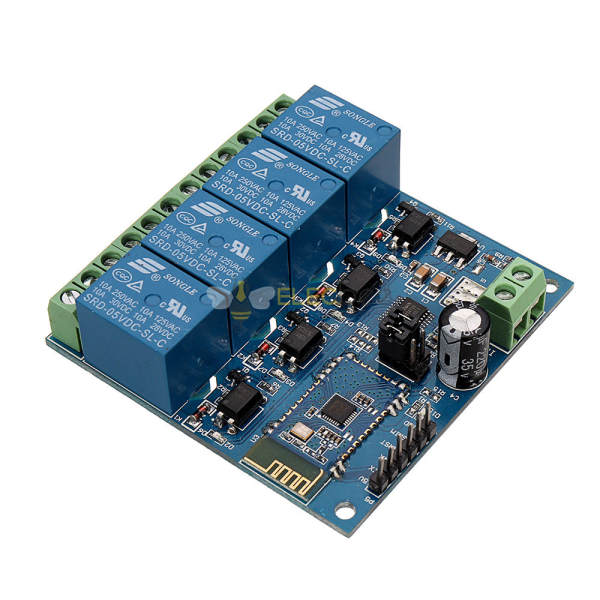

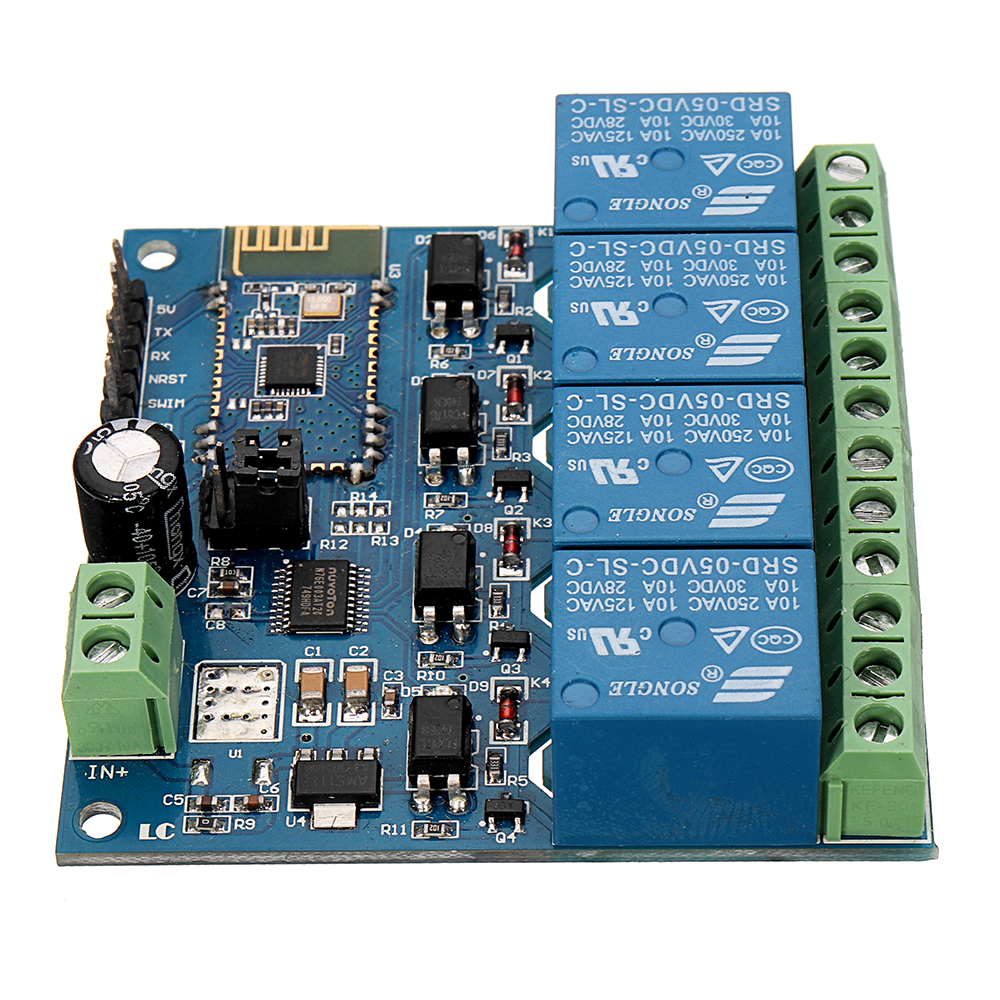

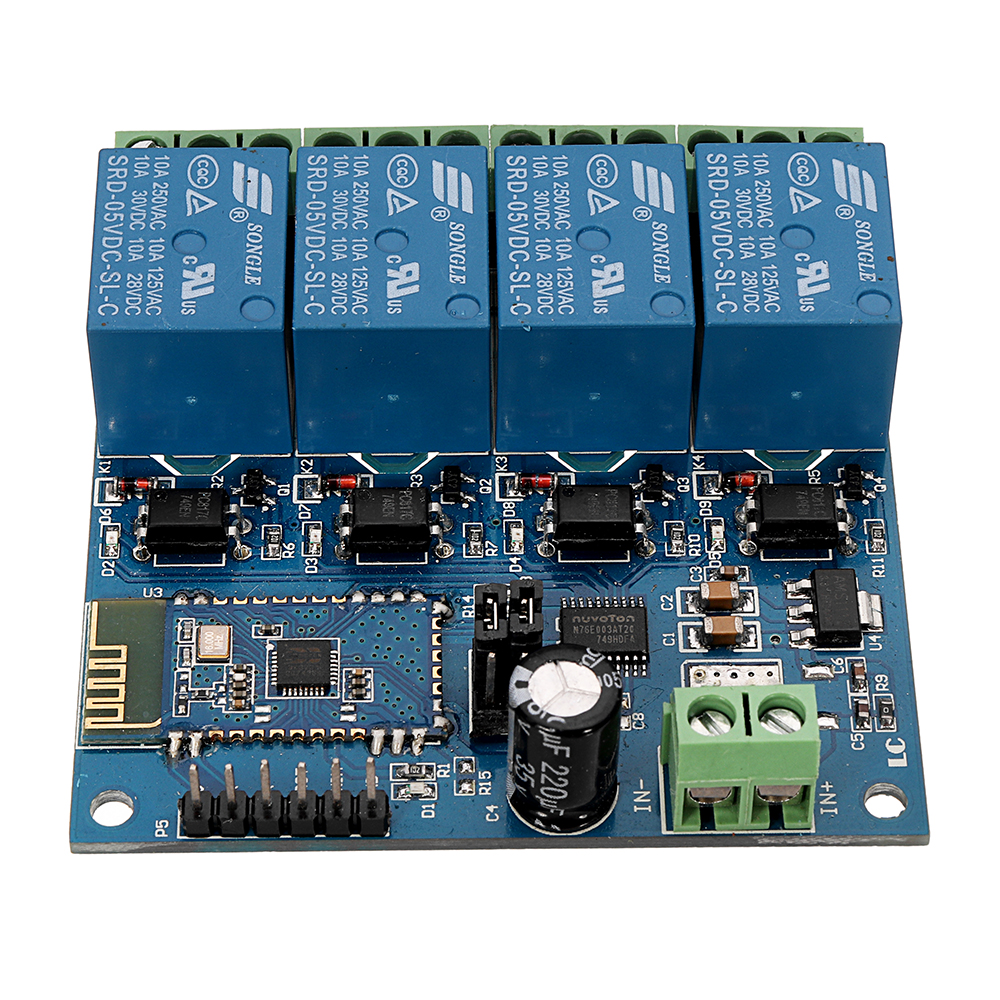

Elecbee DC5V 4通道安卓手机蓝牙继电器模块

概述：

5V蓝牙4路继电器模块，配备SPP-C蓝牙2.1从模块和8位高性能MCU，可以直接用手机APP控制继电器。

功能及特点：

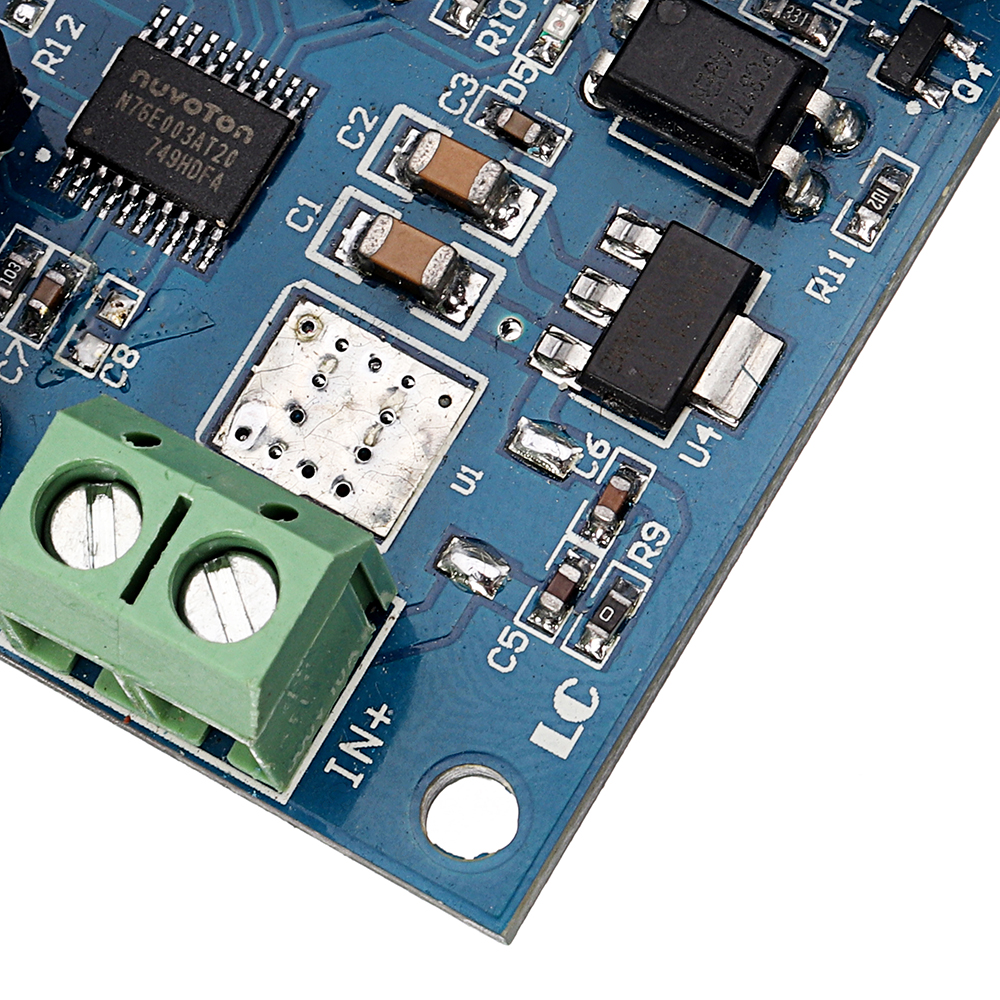

1、板载N76E003/STM8S003和SPP-C蓝牙2.1模块
2、继电器可通过APP控制
3、有效控制距离（开阔地）：10m
4、电源：5V
5、板载5V、10A/250v AC 10A/30v DC继电器，吸收100000次
连续，模块带二极管溢流保护，响应时间短
6、板载光耦隔离元件，抗干扰能力强
7、板载蓝牙指示灯和继电器指示灯LED
8、板载保留UART调试接口（波特率为9600）和MCU程序接口

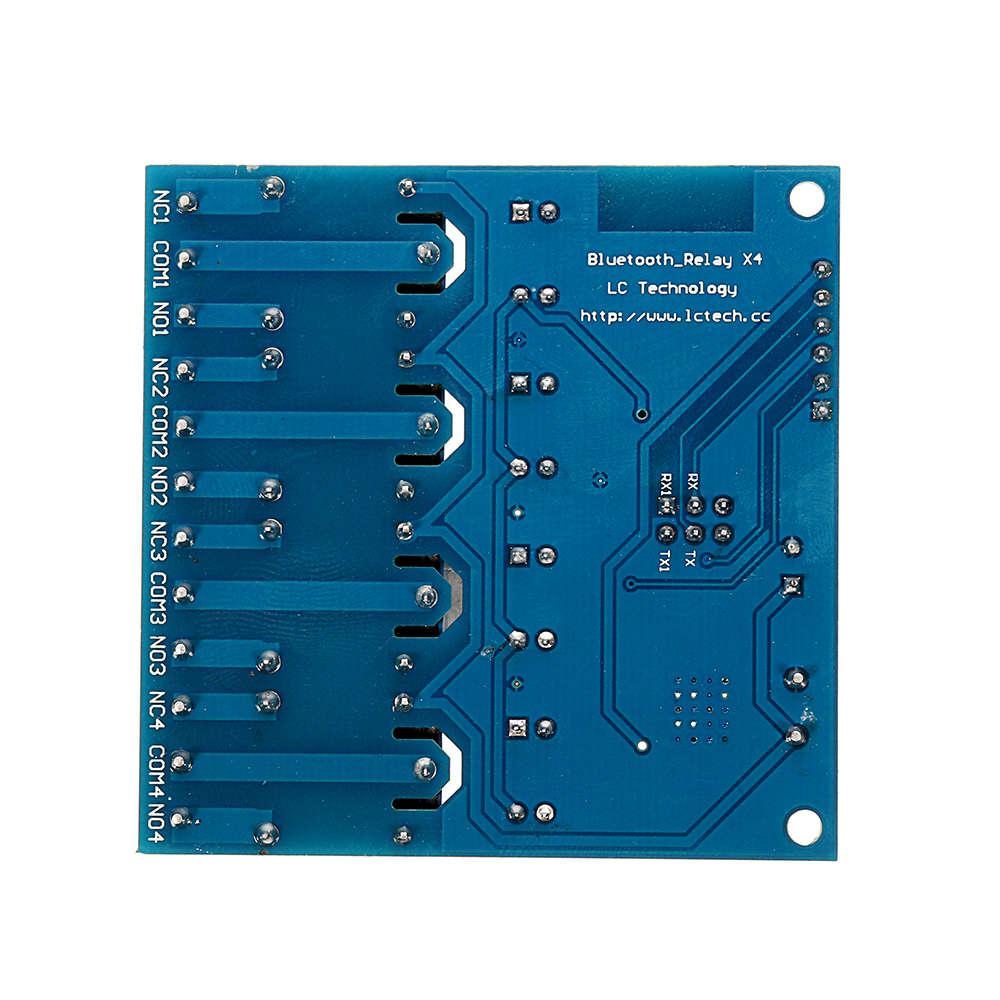

9、尺寸：62.7*63.2mm

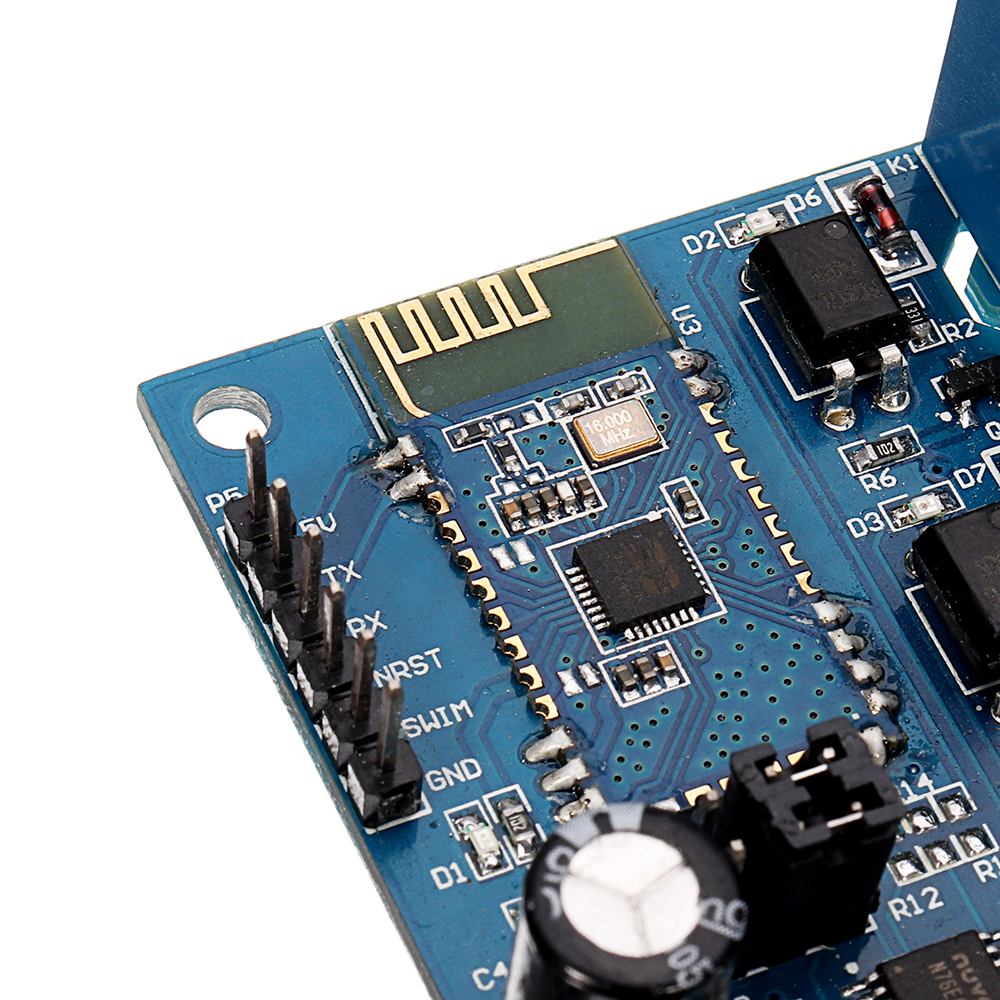

界面：

IN+、IN-：5V电源输入
TX、RX：UART 通信
SWIM、NRST：MCU 程序接口
LED D2/D3/D4/D5（红色）：继电器指示灯
LED D1（蓝色）：蓝牙状态指示灯，D1说明如下：
(1)D1慢闪表示等待与APP建立连接
(2)D1一直亮表示蓝牙与APP连接成功
继电器控制指令（必须是十六进制格式）：
打开第一个继电器：A0 01 01 A2
关闭第一个继电器：A0 01 00 A1
打开第二个继电器：A0 02 01 A3
关闭第二个继电器：A0 02 00 A2
打开第三个继电器：A0 03 01 A4
关闭第三个继电器：A0 03 00 A3
打开第4个继电器：A0 04 01 A5
关闭第4个继电器：A0 04 00 A4

用APP控制继电器：

1、IN+、IN-接5V DC适配器
2、用APP控制继电器
有两种APP可供选择：一种是LCTECH设计的专用APP，另一种是从安卓市场下载的普通APP。
2.1、专用APP说明：
2.1.1、在安卓手机上安装“bluetoothDemo”APP，打开并点击“搜索”，然后连接蓝牙模块。 一般蓝牙默认名称为BT04-A，密码为1234，蓝灯常亮表示连接正常。 然后你可以点击功能块来控制继电器。
2.2、常用APP指令（以1、2继电器为例）：
2.2.1、在安卓手机上安装APP“BlueSPP_37”。 用于向蓝牙模块发送中继命令。 点击“SWITCH”，按下功能块，插入继电器命令名称和内容（注：命令内容为HEX格式）
2.2.2、打开“BlueSPP_37”APP，点击“CONNNECT”，如果需要输入密码（默认密码为1234），蓝灯全亮后点击功能块控制继电器 时间。
3、附加功能（作为USB中继模块）说明：
为此，您需要一个 USB 转 TTL 模块。 IN+、IN-接5V适配器，TTL模块的GND、TX、RX引脚接继电器模块的GND、TX、RX引脚。 打开电源，在电脑上打开一个串口调试软件，波特率为9600，之后就可以发送relay命令来控制relay了。 例如发送 A0 01 01 A2 或 A0 01 00 A1 可以打开或关闭第一个继电器（注：命令格式为 HEX）：
4、如何修改蓝牙模块的SSID和PASSWORD
连接方法：需要一个USB转TTL模块，将TTL模块的5V、GND、RX、TX引脚连接到继电器模块的5V、GND、TX、RX引脚，然后我们可以发送蓝牙的AT指令 模块用串口调试软件修改SSID和PASSWORD，如下：
1、修改密码：比如我们要修改密码（默认1234）为8888，可以发送“AT+PIN8888”（如果没有响应，可能需要先回车再点击“发送”）
2、修改SSID（蓝牙设备名称）：比如我们要修改SSID为BOLUTEK（默认为BTA-04），可以发送“AT+NAMEBOLUTEK”，然后发送“AT+RESET”可以设置 设备名称为 BOLUTEK。

套餐包括：

1 x DC5V 4 通道蓝牙继电器模块
