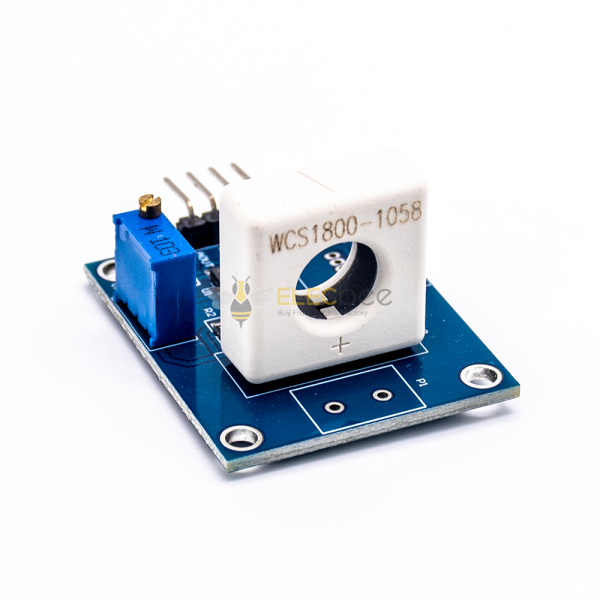

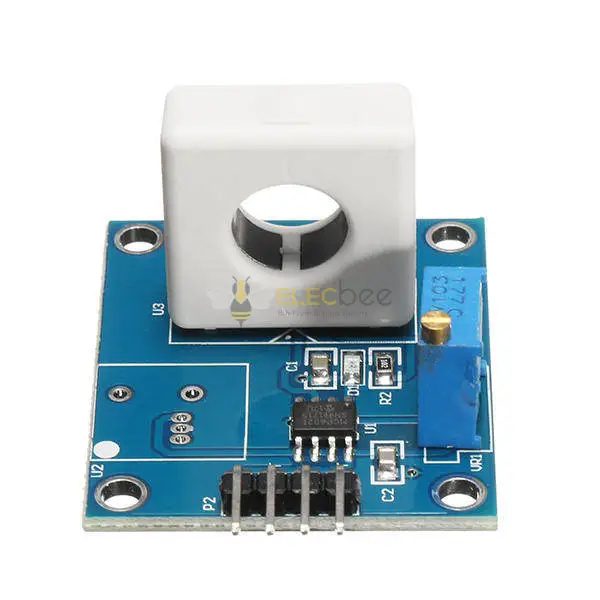

Elecbee WCS1800 霍尔效应电流传感器模块 35A 过流保护 模拟 TTL 输出

Elecbee WCS1800 霍尔效应电流传感器模块

Elecbee WCS1800 霍尔效应电流传感器模块支持实时直流和交流电流监测、模拟电压采集、TTL信号输出以及可配置的过流保护,适用于嵌入式系统、工业自动化、电子仪表和电源监控应用。该模块将霍尔效应传感技术与稳定的模拟和数字信号接口集成,用于MCU、ADC和PLC集成。

技术规格

• 型号:WCS1800
• 传感器类型:霍尔效应电流传感器模块
• 工作电压:5V直流
• 直流电流检测范围:±35A
• 交流电流检测范围:25A
• 线性度:60mV/A
• 过流检测范围:0.5A–35A
• 输出类型:模拟电压输出 + TTL 数字输出
• 信号接口:兼容ADC/MCU IO
• 状态指标:超流LED指示灯
• 板型:37 × 31毫米

模拟和TTL双信号输出

该模块为ADC电流采样提供模拟电压输出,TDL数字输出可编程过流报警应用。模拟信号可直接连接到微控制器ADC接口,而数字信号则支持MCA和PLC逻辑控制系统。

霍尔效应电流检测技术

WCS1800模块采用霍尔效应传感技术,实现隔离电流测量和信号信号稳定转换。输出电压与检测到的电流成正比,可实现精确的电子电流监测和嵌入式电源管理。

过流保护功能

可调节的过流阈值支持短路保护和过载监控。当测量电流超过配置限制时,TTL输出从低水平切换到高水平,并激活板载状态指示器。

工业和嵌入式应用

适用于Arduino项目、STM32开发、PLC自动化系统、电池监控设备、工业仪器仪表、智能制造系统、实验室测试、电子产品开发以及电源控制应用。

兼容性信息

兼容ADC采集系统、微控制器、PLC控制器、嵌入式开发板、工业自动化设备、物联网监控系统以及需要模拟和数字电流传感接口的电子保护电路。

,,,,
