Elecbee RC522 13.56MHz RFID 读卡器,适用于 S50 S70 超轻显卡,适用于 I2C/SPI 2.5–3.6V

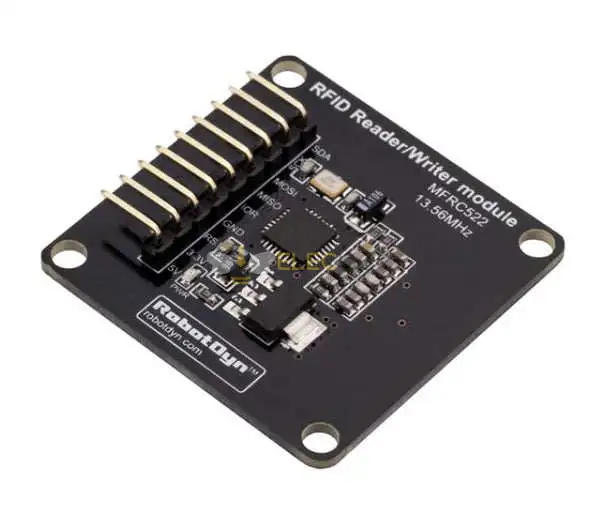

RC522 13.56MHz RFID 读取器模块

Elecbee RC522 RFID 读取器模块是一款紧凑型 13.56MHz 读卡板,用于嵌入式识别、访问控制和 RFID 开发应用。支持可选的I2C或SPI通信,可与兼容的微控制器和开发板集成。

技术规格

• 模块类型:RC522 RFID 读卡器板
• 工作频率:13.56MHz
• 通信接口:I2C 或 SPI
• 工作电压:2.5–3.6V
• 运行电流:20mA,配备3.3V电源
• 指定读卡距离:0-50mm
• 支持的卡片类型:S50、S70 和 Ultralight Pro
• 工作温度:-25°C至+85°C
• 包装数量:1个RC522模块板

RFID识别应用

RC522模块适用于嵌入式RFID卡读卡器、门禁控制原型、识别终端、电子锁具、考勤设备以及微控制器开发项目。

I2C与SPI系统集成

可用的I2C或SPI通信接口可连接兼容的嵌入式控制器。该模块提供用于电源、控制和通信信号的标记连接点,帮助工程师在开发过程中识别所需的布线。

运营表现

该模块的运行功率为2.5V至3.6V,在供电时可使用3.3V,约为20mA。根据卡片类型、安装和操作环境,可支持最高50毫米的指定读取距离。

套餐信息

该封装包含一个RC522 RFID读取器模块板。外部天线和20厘米的同轴电缆未显示在所提供的运输照片中,因此未列为包含的部件。
