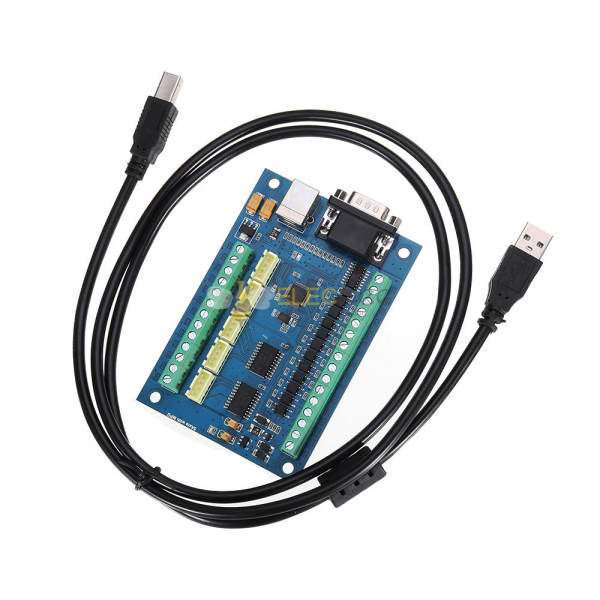

Elecbee Mach3 USB 数控运动控制器板 100kHz 4 驱动器输出,4 个光电耦合器输入接口,4 个中继驱动器输出,0-10V 主轴

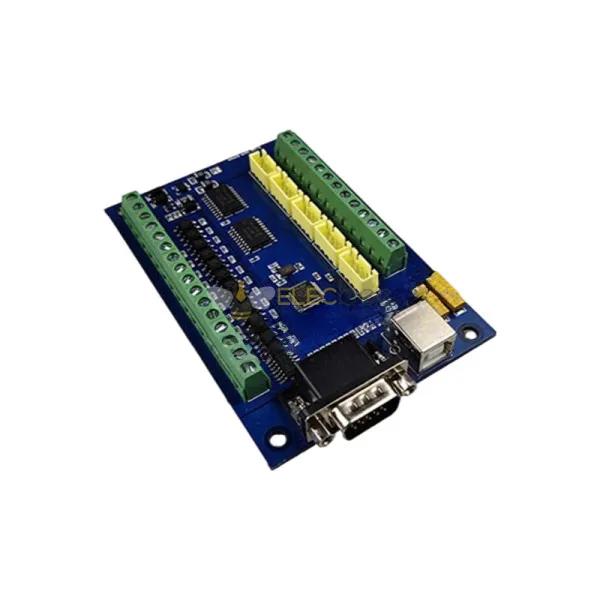

100kHz 马赫3 USB CNC 运动控制器板

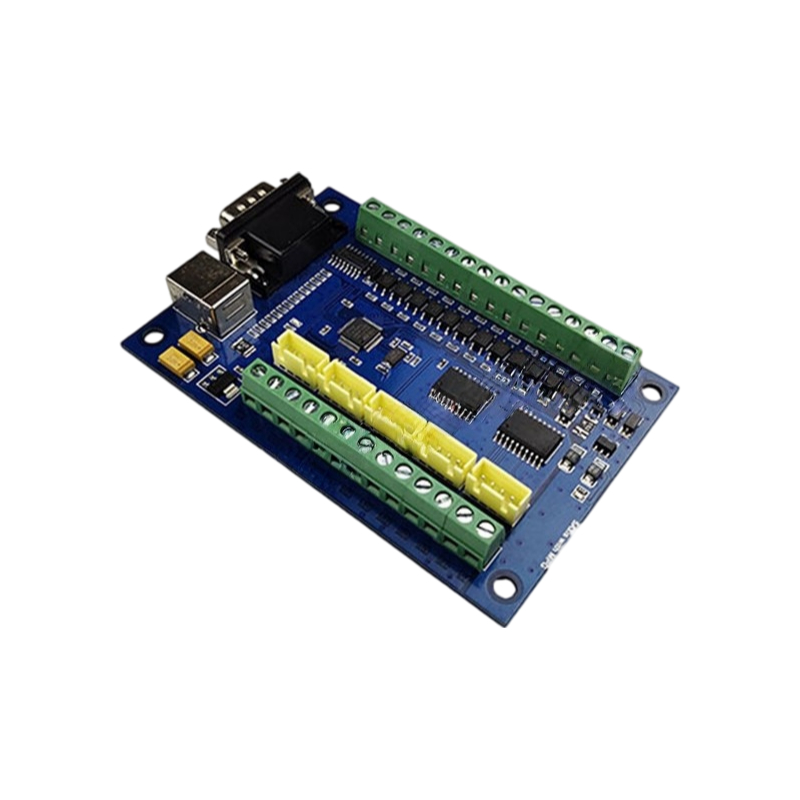

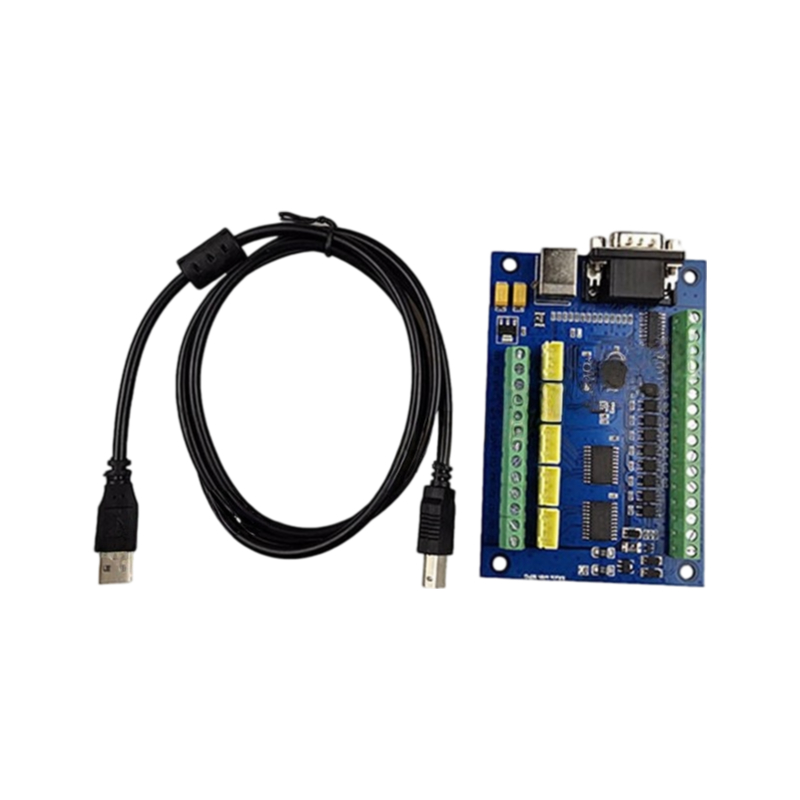

Elecbee Mach3 USB CNC 运动控制器板将运动指令从兼容的 Mach3 计算机安装传输到外部步进器或伺服电机驱动器。专为数控路由器、雕刻机、定位台及相关运动控制项目设计。

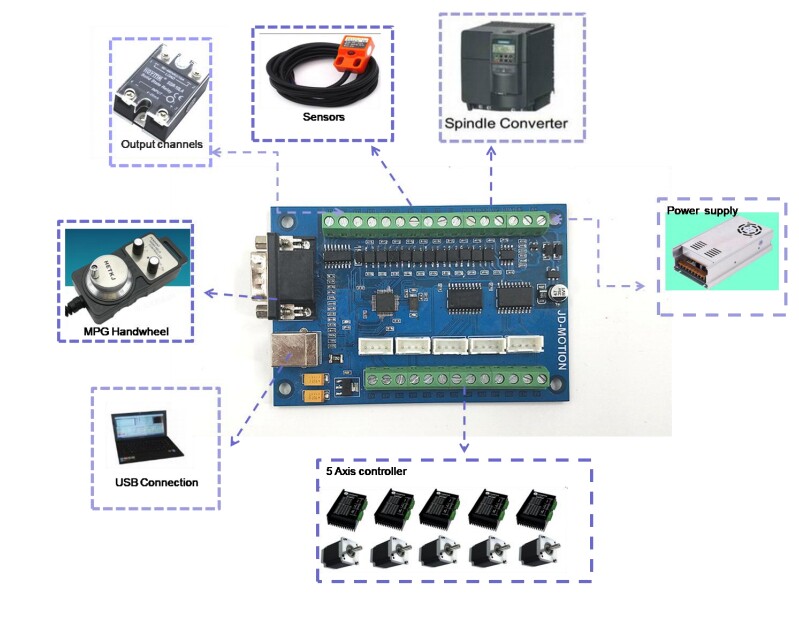

该板板提供四个指定的电机-驱动连接,一个规格为100kHz的供应商指定最大步进频率,四个光电轴隔离输入接口,四个中继驱动输出接口,0–10V主轴-速度控制和电子手轮支持。

技术规格

品牌: 埃雷克比
产品类型: USB CNC 运动控制器板
兼容控制软件: 马赫3
电机-驾驶员连接: 4 个已声明输出
兼容驱动程序类型: 外部步进器或伺服驱动器
最大步进频: 供应商规格的100kHz
通用输入: 4个光耦合器隔离通道
辅助输出: 4个隔离的中继驱动接口
主轴速度命令: 0–10V 模拟信号
手动控制接口: 电子手轮支持
状态指标: 1 个连接状态 LED

轴能力 注: 源信息指出,这两个是五轴联动,只有四个电机驱动连接。由于这些规格存在冲突,本列表不保证有五个独立连接的电机轴。购买前请在已供应的板上验证标记的轴终端。

脉冲-流利性 注: 100kHz 的数字仅被描述为最大步数脉冲频率。不得将其解读为每个轴上同时输出100kHz的保证。

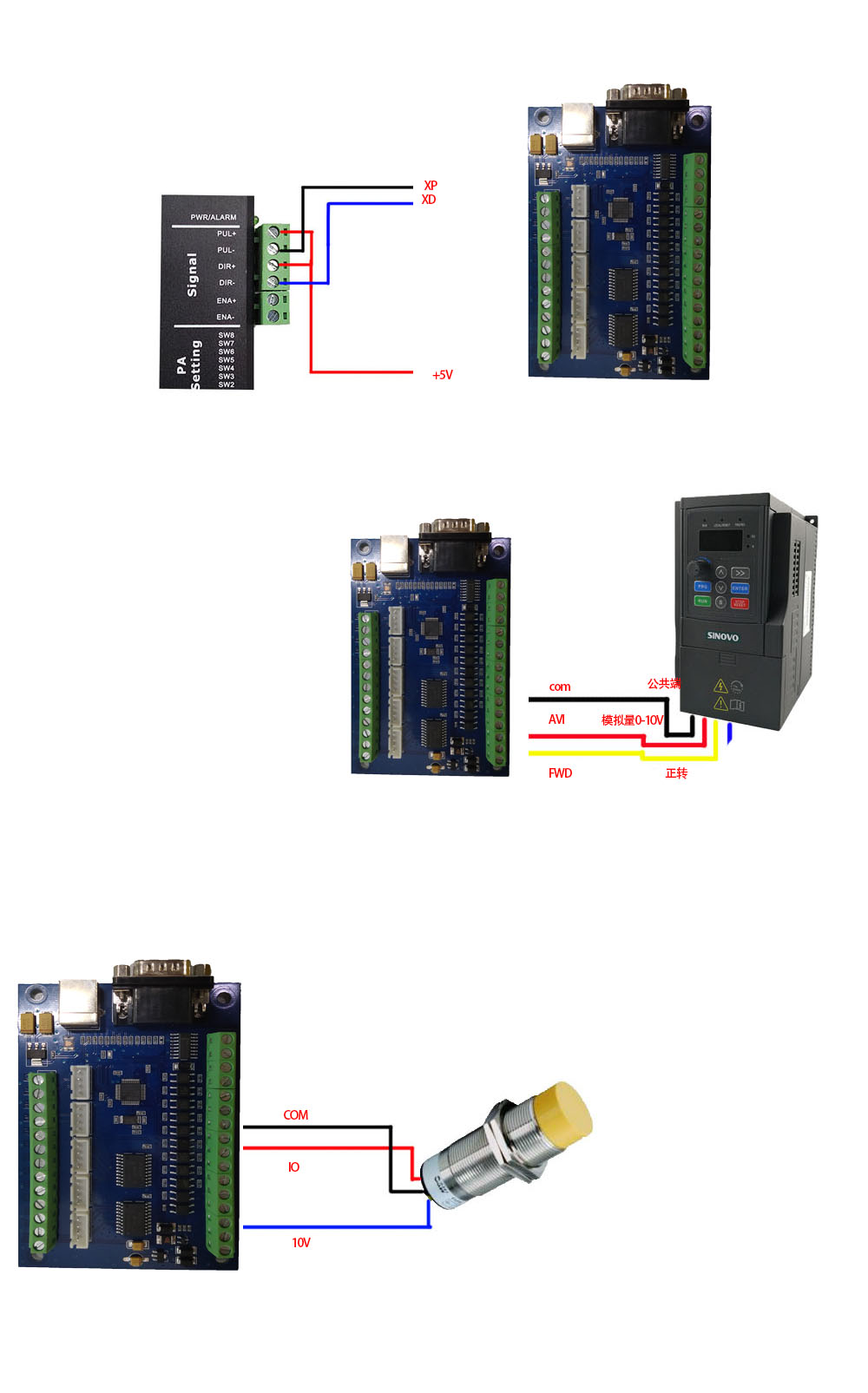

外部步进器或伺服驱动器

控制器向兼容的外部电机驱动器输出步进和方向信号。它无法提供直接为步进电机或伺服电机供电所需的电流。

每个电机都需要一个合适的驱动电源和电源。确认驾驶员的脉冲输入电压、共阳极或共阴极接线、信号偏振度以及连接前的最大输入频率。

在操作机器之前,在 Mach3 中配置每个单位的步数、最大速度、加速度、方向极性和捕星行为。

光耦合器隔离输入

可为兼容的限位开关、家庭传感器、工具零探头或其他机器控制信号分配四个隔离输入通道。光耦合器隔离有助于减少场设备与控制电路之间电干扰的传递。

确认所需的输入电压、活动高或低活动行为以及共端排列。这些电气细节未包含在所提供的规格中。

紧急停车安全: 软件输入可能要求在马赫3进行紧急拦截,但无法保证移除危险机器电源。使用设计得当的硬质安全电路,需要紧急停车。

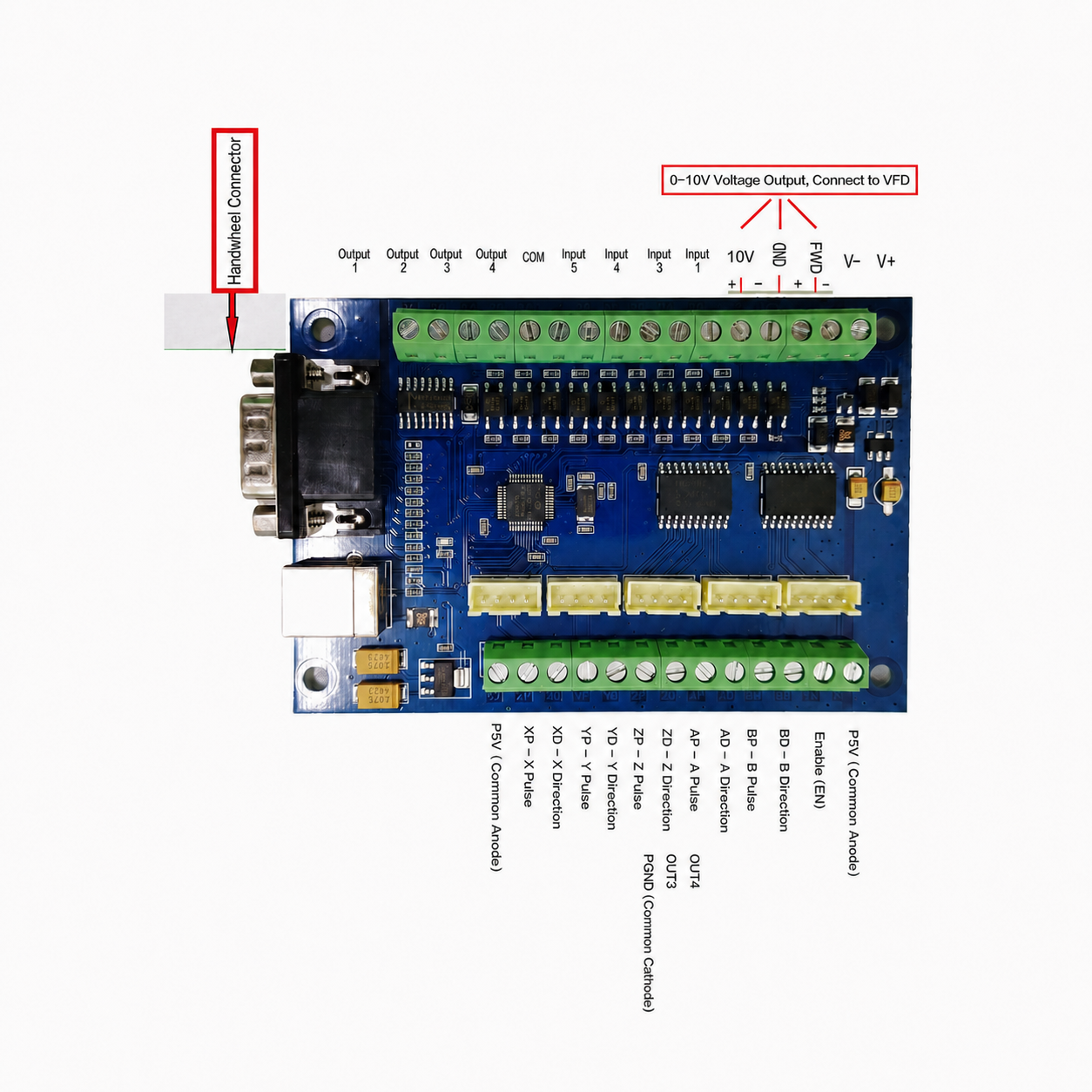

0–10V 主轴速度控制

0–10V 模拟输出可将来自 Mach3 的主轴速度参考发送到兼容的变频驱动或主轴控制器。驱动器必须支持外部的0–10V模拟命令输入。

这是一个低功耗控制信号,而非电机输出。验证连接驱动器的模拟输入、信号常见、缩放参数、接地和电气隔离要求。

中继驱动输出

四个隔离输出接口可控制可与主轴启动、向前或反向指令、冷却液泵及辅助设备等功能相关的兼容外部继电器电路。

产出资质: 所提供的规范描述了中继驱动接口,而不是四个已确认的车载动力继电器。请勿将主轴、泵或其他高电流负载直接连接到这些输出。

安装前请验证输出电压、电流容量、极性以及所需的中继线线路接口。

电子手轮和状态LED

该板子支持与兼容的电子手轮连接,用于手动慢跑和机器安装。在接线前确认手轮连接器、电源电压、信号类型和引脚输出。

一个带载LED表示基本的控制器连接状态。无法独立验证正确的电机驱动、输入、输出或主轴配置。

软件与安装要求

控制器需要安装兼容的 Mach3 和正确的运动控制器插件。Mach3 软件、授权文件、USB 驱动程序或插件文件均未按照本产品的规定进行说明。

购买前请验证与预定计算机操作系统和Mach3版本的兼容性。请勿下载非官方的许可证文件或无关的控制器插件。

应用程序

合适的应用包括兼容的数控路由器、雕刻机、小型铣削工程、定位台以及使用Mach3与外部电机驱动器的自动化运动系统。
