Elecbee -1292 ADS1292R ECG 呼吸阻抗 ECG 2 通道 24 位 A/D 转换器

SKU: EB0047655

主要特点

ADS1292R 模拟前端 IC

用于低噪声的板载 3.3V 稳压器

用于接口的板载逻辑电平转换器

用于添加附加组件的原型设计区域

将屏蔽连接到您的：

通过将 ECG/呼吸防护罩堆叠在您的 . 此屏蔽使用 SPI 接口与 . 由于这包括 ICSP 头，它用于较新的 SPI 通信，因此此扩展板也与较新的板兼容，例如 Yun 和 Due。

将分线器连接到您的：

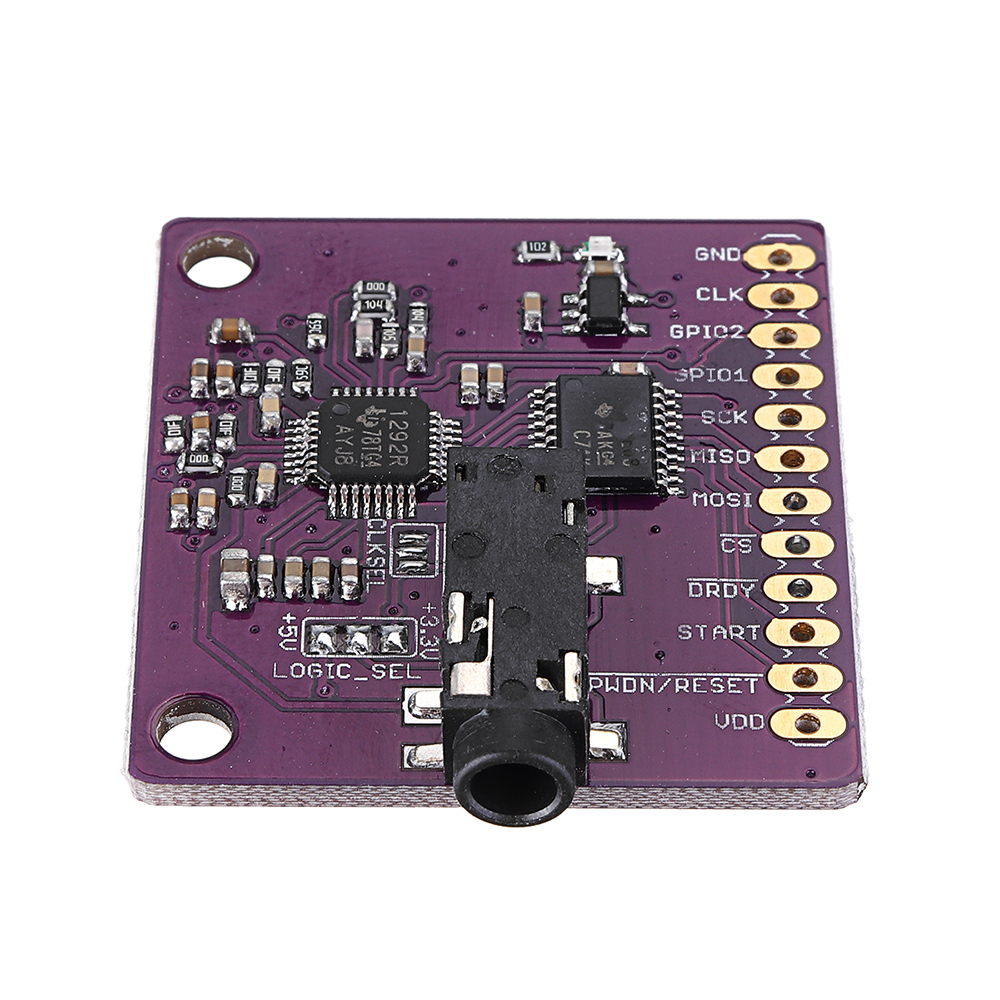

如果您购买了分线板，则与电路板的连接如下：

ads1292r 引脚标签	联系	引脚功能
VDD	+5V	电源电压
密码/重置	D4	重置
开始	D5	开始输入
DRDY	D6	数据就绪输出
CS	D7	芯片选择
混日子	D11	从属输入
味噌	D12	奴隶出局
SCK	D13	串行时钟
接地	接地	接地

展开

规格

显示类似产品 >

属性

值

搜索

无线功能

Bluetooth

型号

ADS1292R

显示类似产品 >

描述

概述：

使用这款插件式防护罩轻松监测心电图和呼吸。该产品的第 2 版增加了一个新的 SPI 排针，使其与更新的设备兼容，包括 Yun 和 3.5mm 电极连接器。

我们现在将电极和电缆也包括在屏蔽层中，只需将其插入一个，您就可以开始使用了。 3.5 mm 圆形连接器提供了一种将电极连接到屏蔽层的简单方法。该电缆的另一端有用于标准 ECG 电极的卡扣。我们还包括一包 10 个一次性 EG 电极。它接受两个 ECG 电极和一个驱动右腿 (DRL) 电极，用于降低共模噪声。

该防护罩的另一个有趣功能是，您还可以使用连接到防护罩的相同两个电极来测量呼吸活动。 ADS1292R 使用一种称为阻抗呼吸描记法的方法，利用呼吸过程中引起的胸部阻抗变化来测量呼吸。

包裹包括:

1 个 ADS1292R 屏蔽

CJMCU-1292-ADS1292R-ECG-Respiratory-Impedance-ECG-2-Channel-24-bit-AD-Converter-1470234
