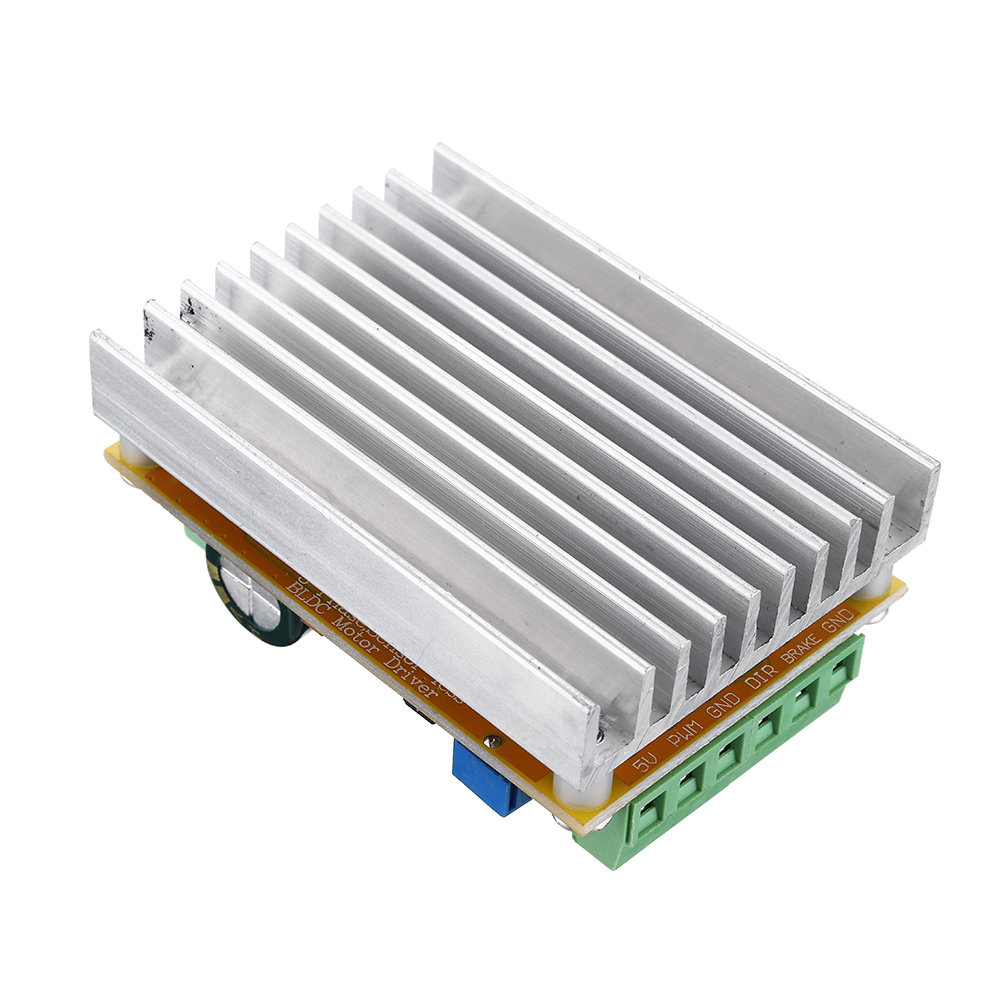

Elecbee BLDC 三相直流无刷无霍尔电机控制器 ESC电机驱动板大功率

SKU: EB0051548

主要特点

展开

规格

属性

值

搜索

型号

HV4DTSXKZJS

描述

笔记：

本驱动器为直流三相无刷无霍尔控制板。电机无需霍尔即可正常工作。

BLDC宽电压5-36V大功率350W直流三相无刷无感控制器

主板规格：

产品名称：380W无刷直流电机控制器

型号：ZS-X11F

工作电压：6.5-50V

驱动电流：额定16A加风冷30A

最大功率：380W

过流保护：无（需要外接保险丝）

失速保护：有（失速后电流会自动下降）

过温保护：有（温度超过100度时功率过半）

最高转速：224000 RPM（2 极电机）、74000 RPM（6 极电机）、40,000 RPM（12 极电机）、35000RPM（14 极电机）。

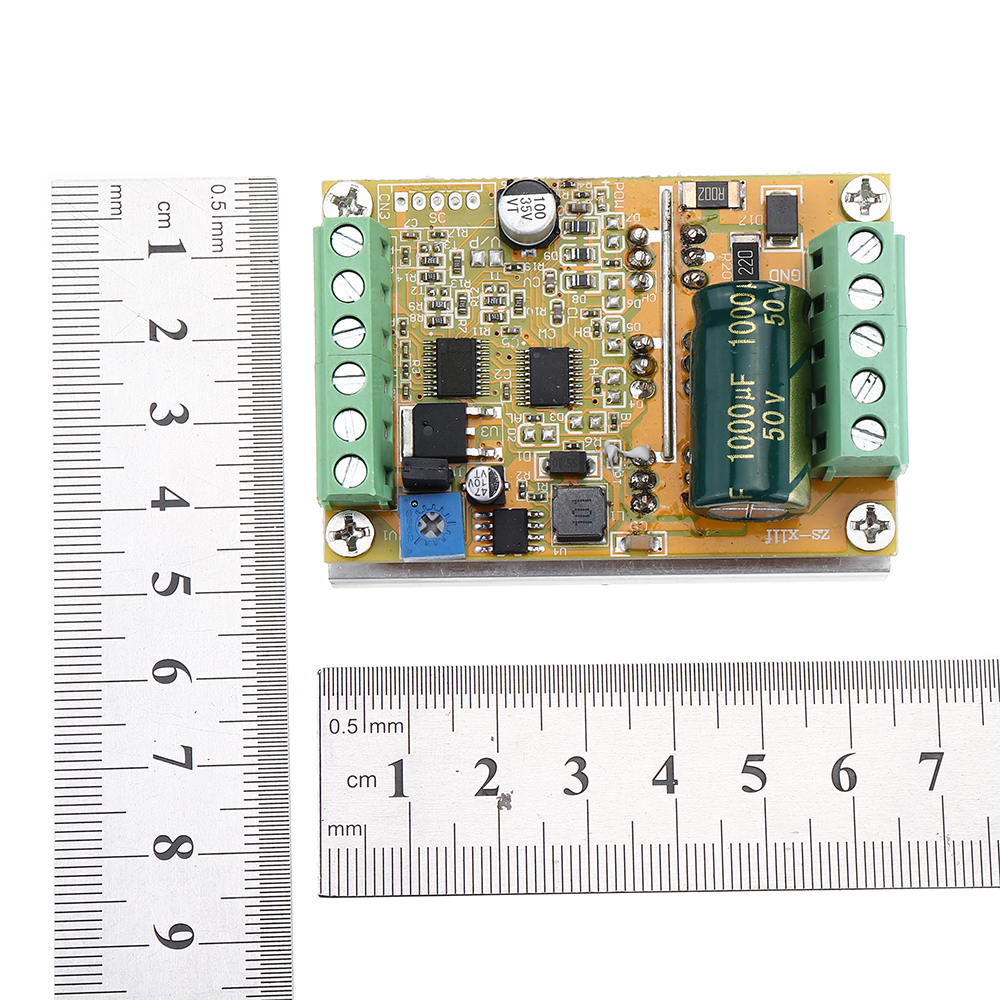

产品尺寸：长63MM*宽45MM*高31MM

重量：约76g

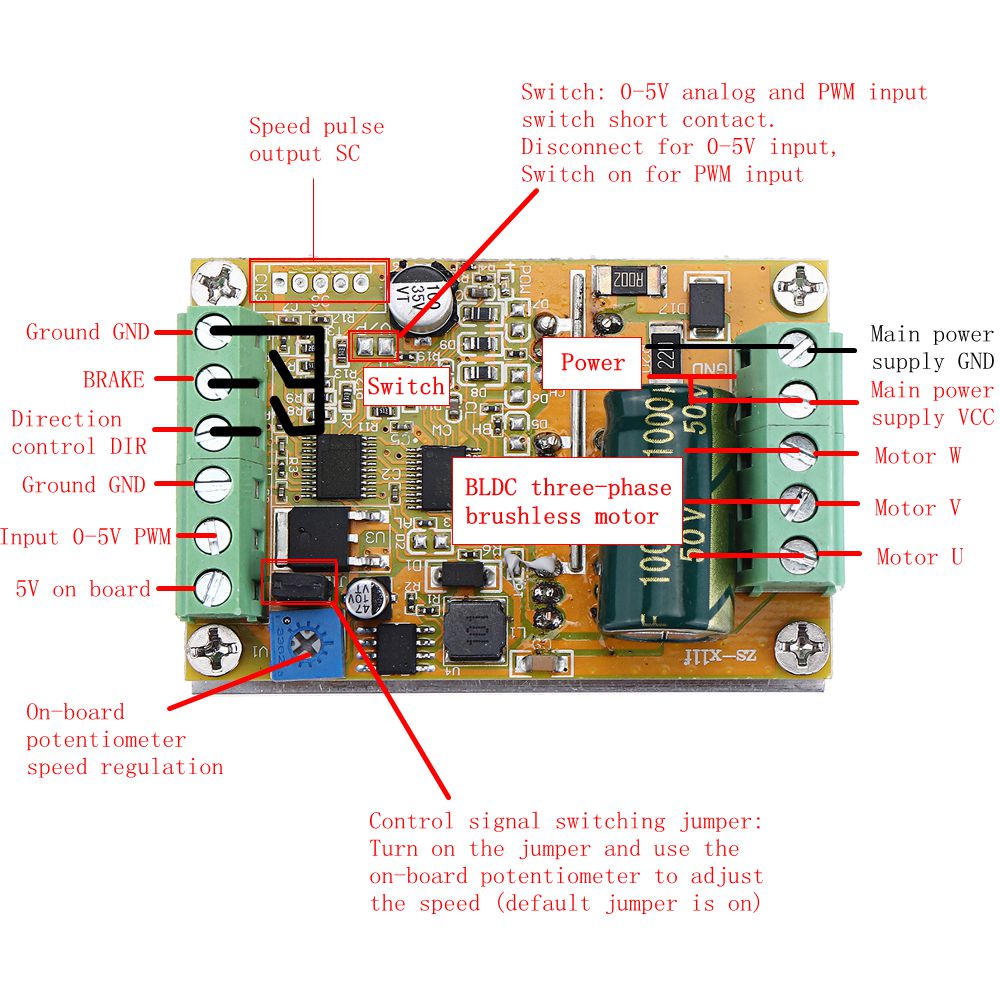

接口说明：

1、U V W相线输出接电机

2. 5V GND 主板自带电源（电流不超过300MA）

3. VCC GND 电机主电源（外接直流电源）

4、SC速度脉冲信号输出

5. DIR正反转控制（可引外接开关）

6.BRAKE刹车控制（可外接开关）

7、0-5V PWM调速信号输入（可通过板载电位器调速，也可外接0-5V模拟量PWM占空比信号输入通过跳线调速）

防范措施：

1、主板上的供电电路没有保险丝。建议自行添加。电源正负极反接会导致板上部分芯片损坏（即使是2秒）。

2、正常运行时，电机输出端有采样过流保护。由于模块功率和电流都很大，请不要在模块不正常工作时人为短路。一旦短路有烧线的可能，二次接线测试请使用小电流低压测试。 ok后，通过大电流和高压。因为是裸板模块，所以要注意接线头绝缘。不允许强电压接触板件。

3、不要连接与驱动模块电压电流明显不一致或相差很大的电机，以免造成损坏。

包裹包括

1 个电机驱动器
