Elecbee NS8002 大扬声器音频放大器模块 2-5V 0.5W 8Ω 接口音量控制,适用于 Arduino 微控制器

Elecbee NS8002 大型扬声器音频放大器模块

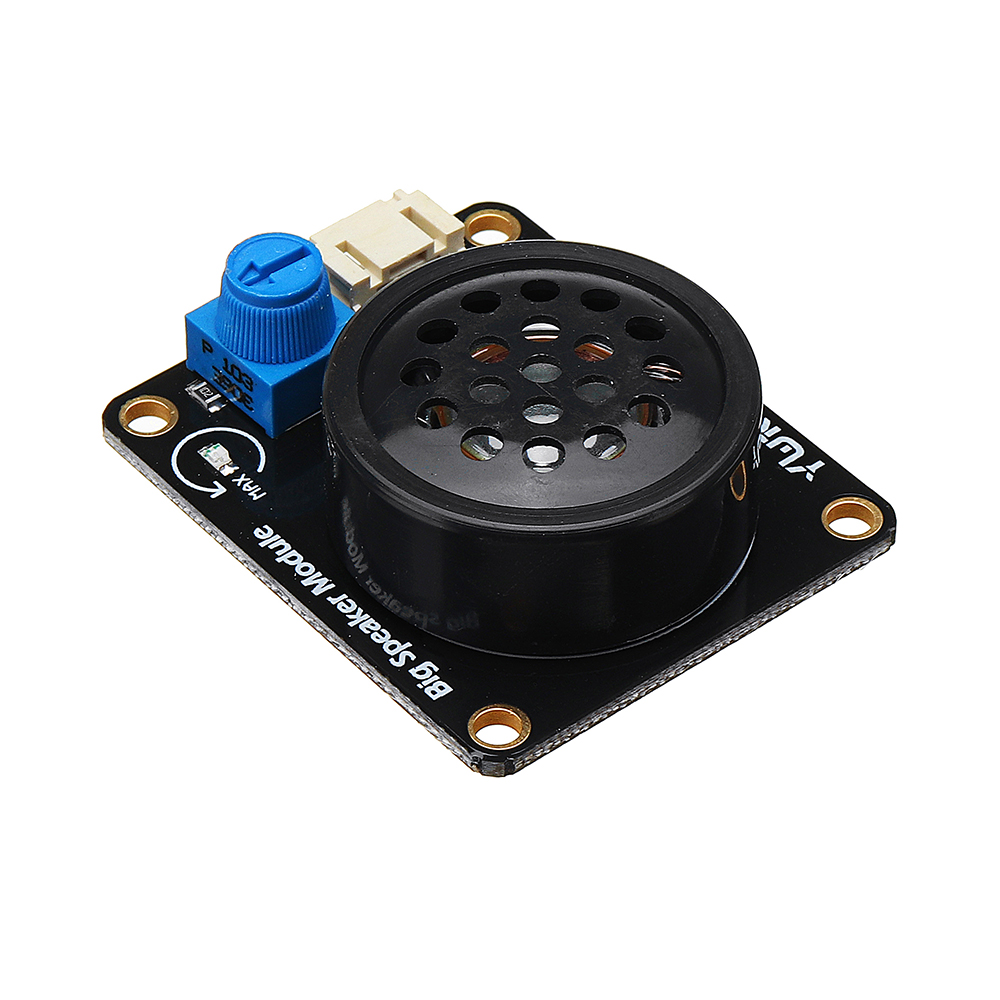

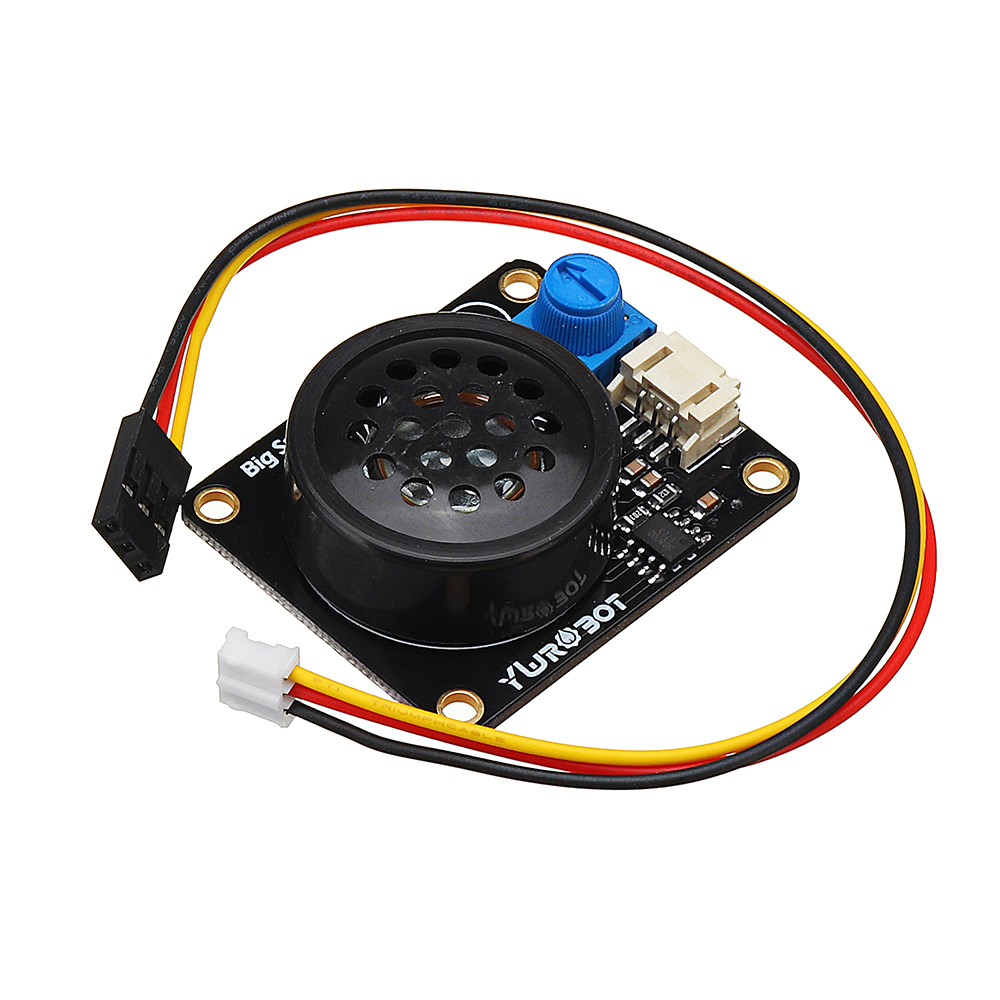

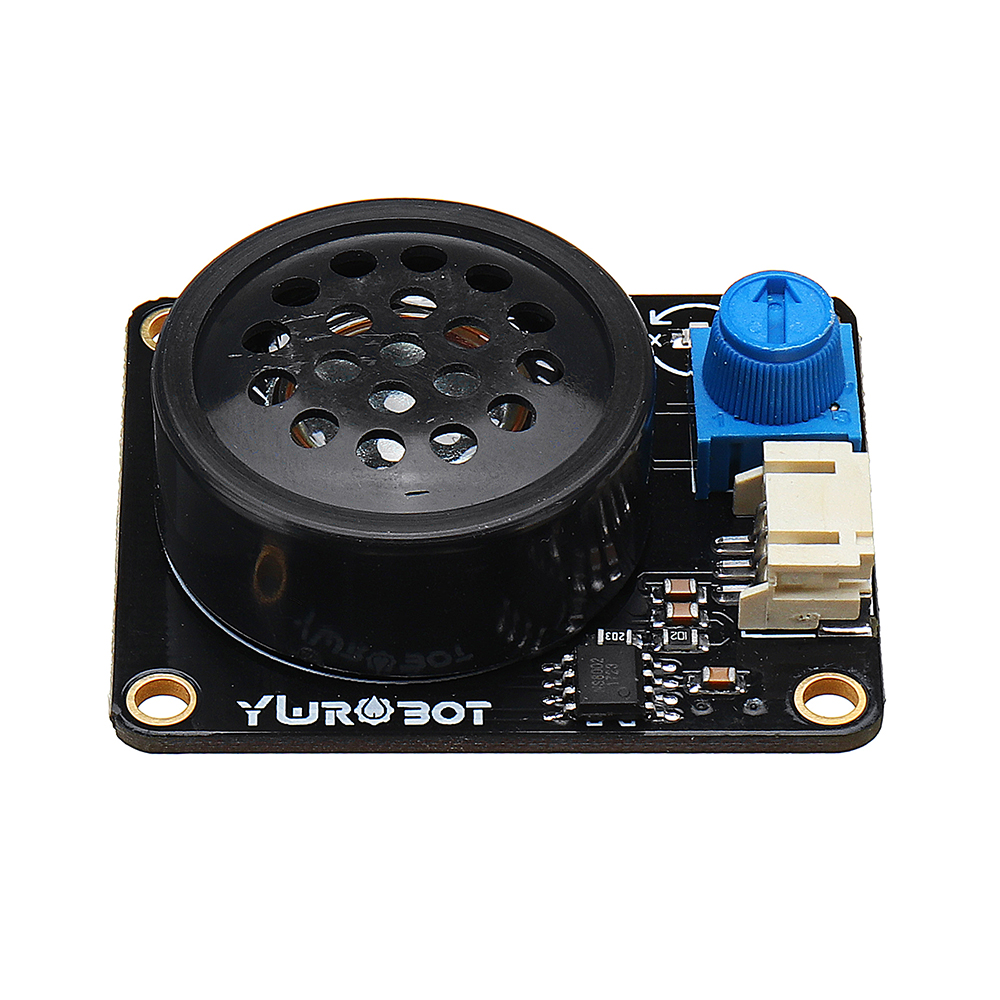

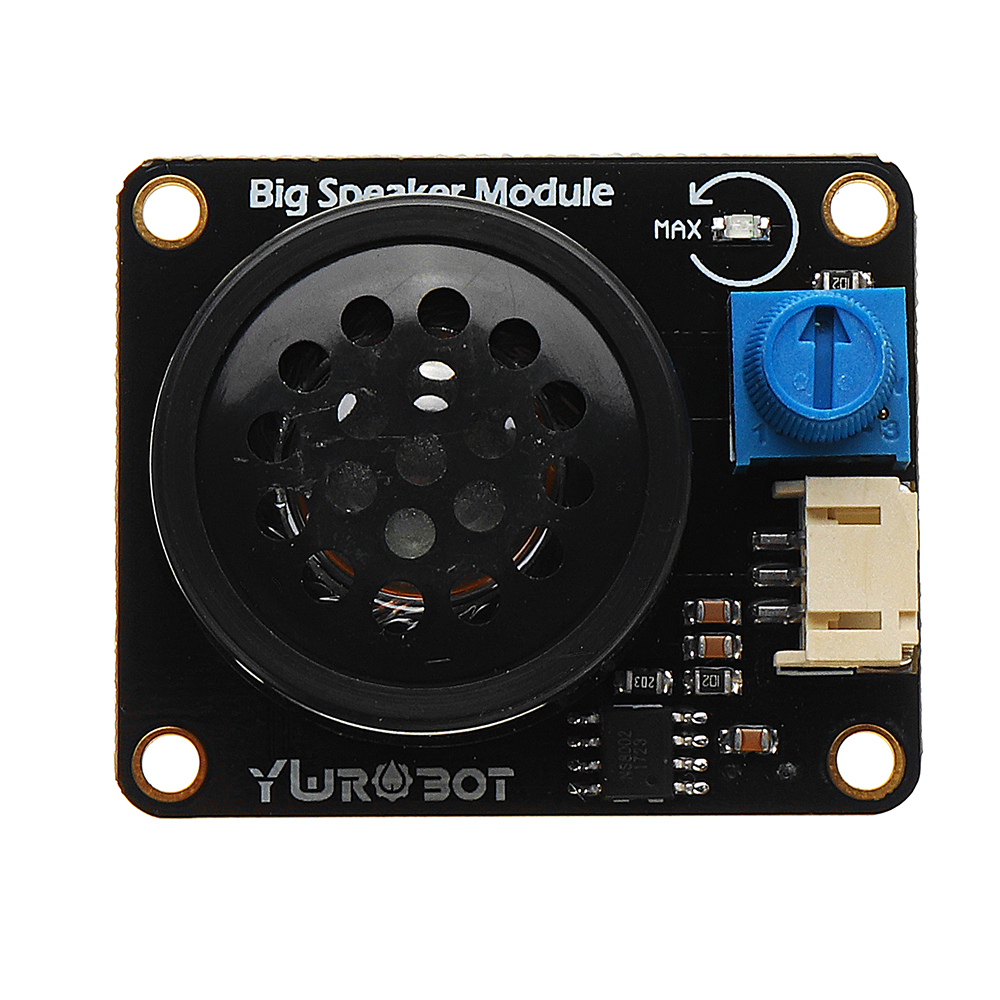

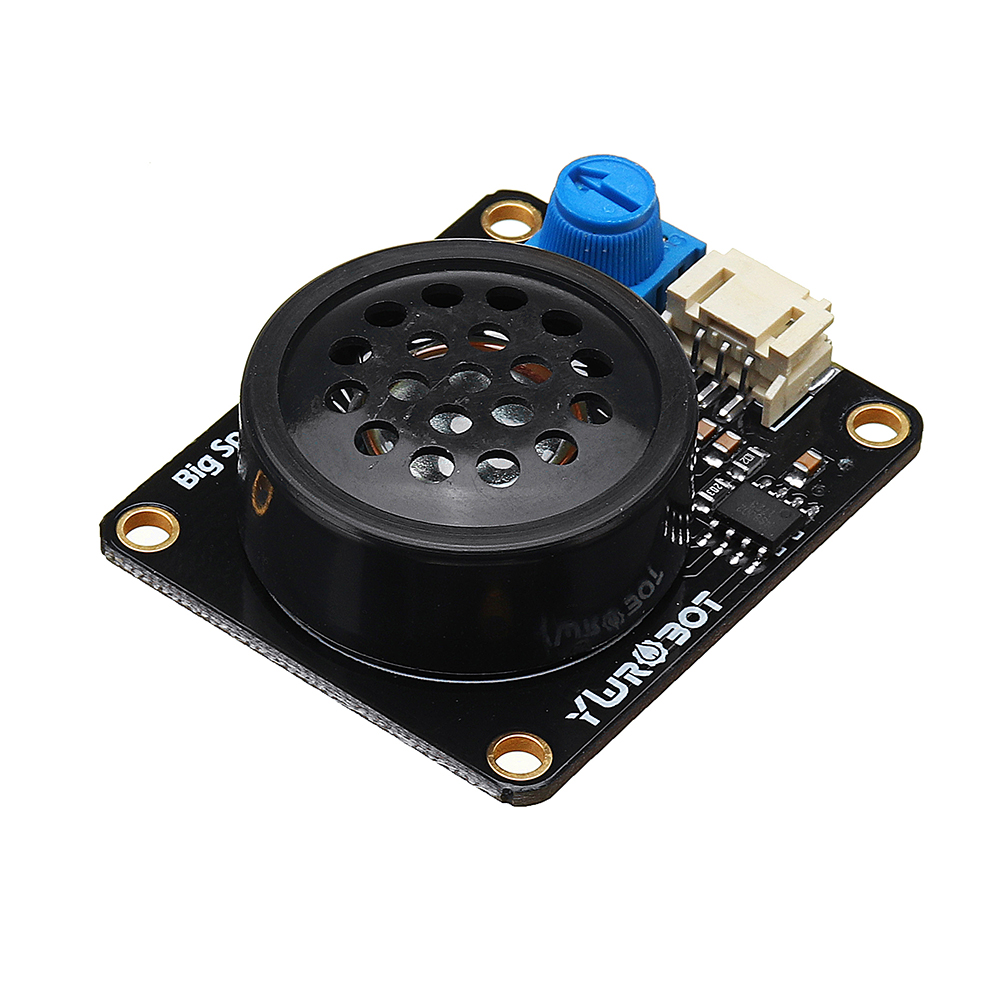

Elecbee NS8002 大扬声器模块将单组AB放大器电路、集成扬声器和手动音量控制功能集成在一块紧凑型电路板上。它专为兼容的Arduino板、微控制器以及需要简单声音输出的电子积木系统而设计。

该电路板放大了由外部控制器生成的兼容信号。它不包含音乐记忆、MP3解码器或TF卡接口,也无法独立播放存储的音频文件。

技术规格

产品类型: 单体扬声器音频放大器模块
放大器IC: NS8002
放大器类: AB 类
供应商为人机的模块电压: 2-5V
信号端口: 供应商列出的数字/信号端口

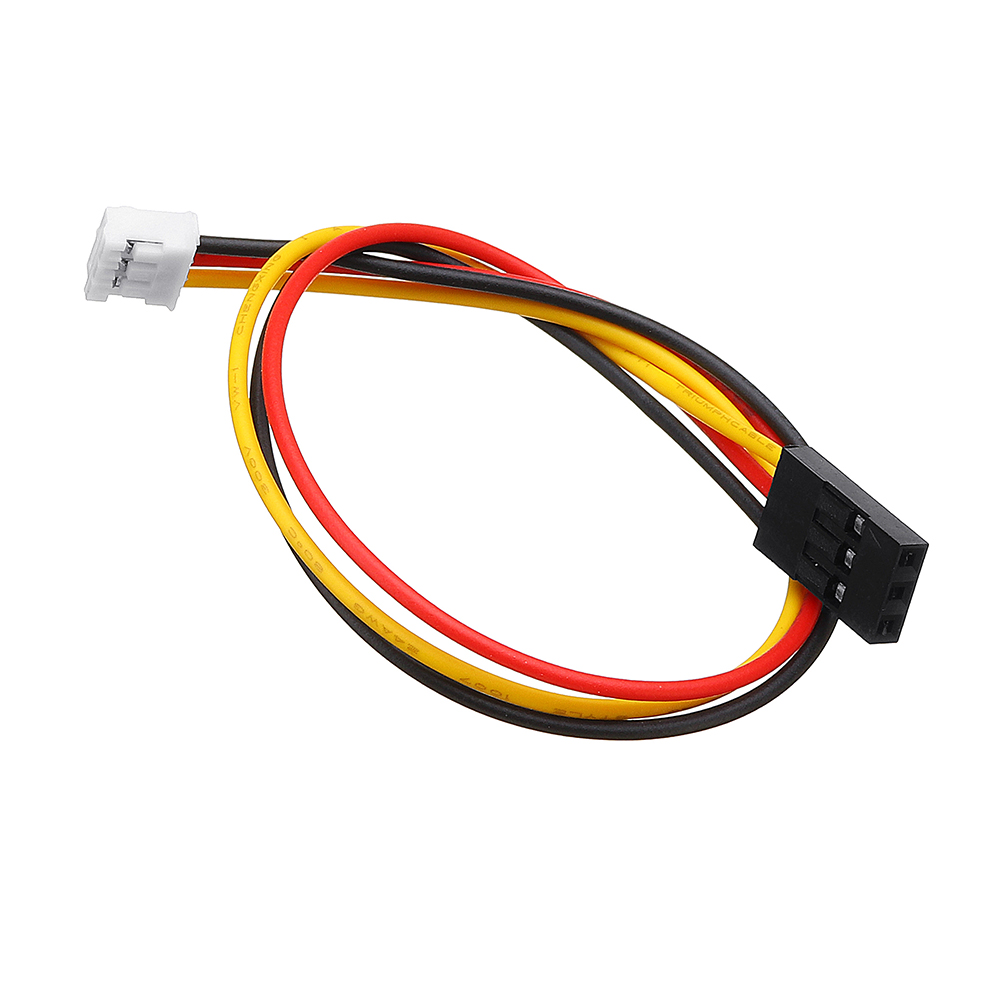

连接器: PH风格接口;引脚计数和音高未指定
内置扬声器直径: 约29.3毫米
内置扬声器评级: 0.5瓦,8Ω
音频频道: 1,单体
成交量调整: 机载电位器
调整方向: 逆时针旋转增大量
施工 焊接和表面安装组件

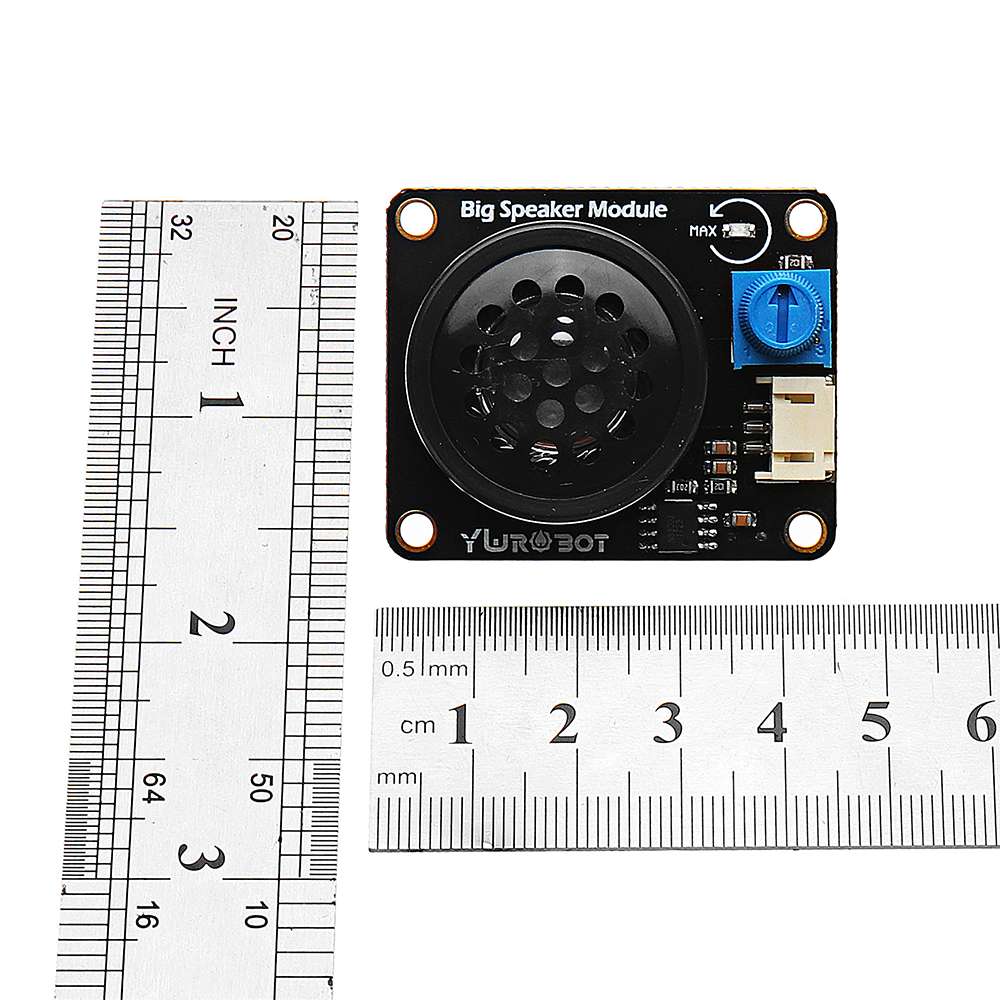

板尺寸: 约36 × 45毫米
安装孔直径: 约3毫米
兼容平台: 兼容的 Arduino 板材和微控制器

电压提示: 完整模块为2-5V操作的供应商指定。已发布的NS8002集成电路信息通常指定来自约3V的运行,因此如果模块功率低于3V,则可验证可接受的性能。

信号输入与声音生成

该模块需要来自兼容的Arduino板、MCU或信号源的外部生成信号。连接的控制器决定了音调、模式、持续时间和其他声音特征。

典型用途包括哔哔哔哔哔哔哔哔哔哔哔哔更复杂的音乐或语音播放需要适当的外部音频生成或解码电路。

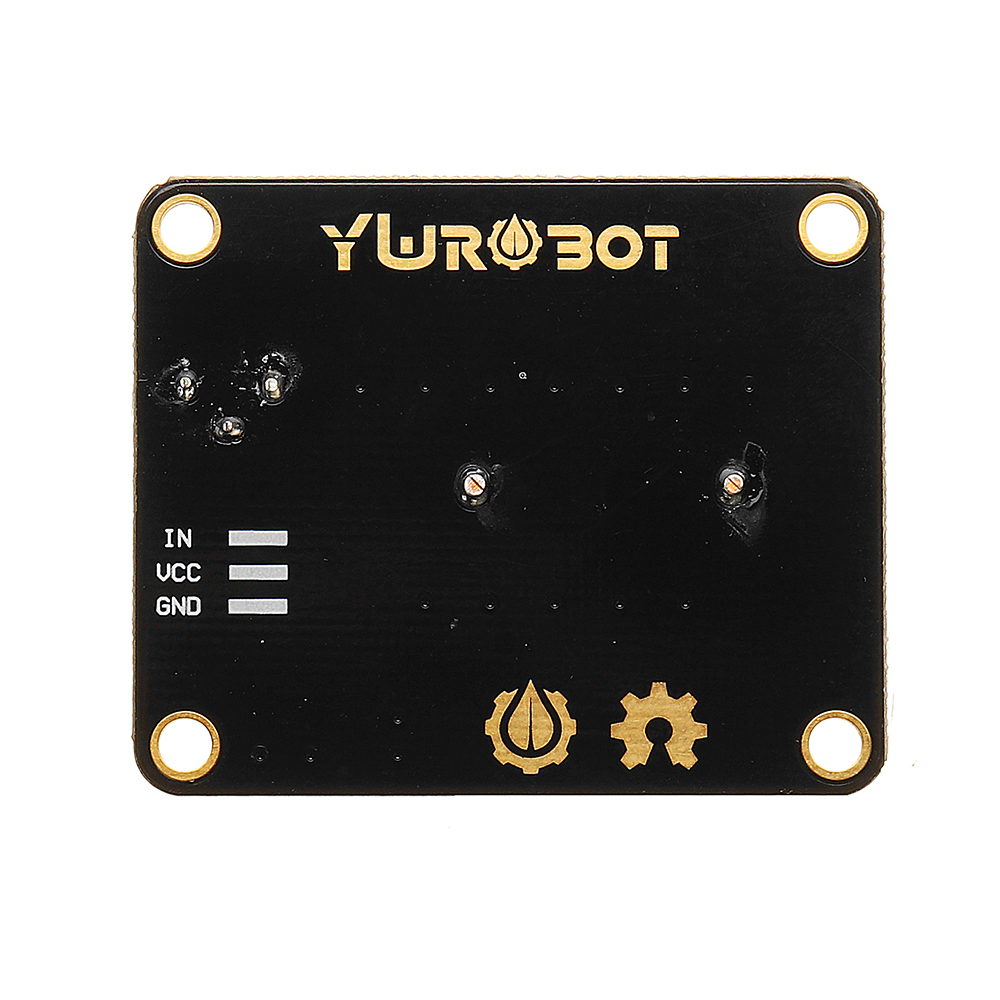

界面说明: “数字端口”是供应商的模块接口描述,不建立标准的数字音频协议。连接前请验证电源、接地和信号引脚位置。

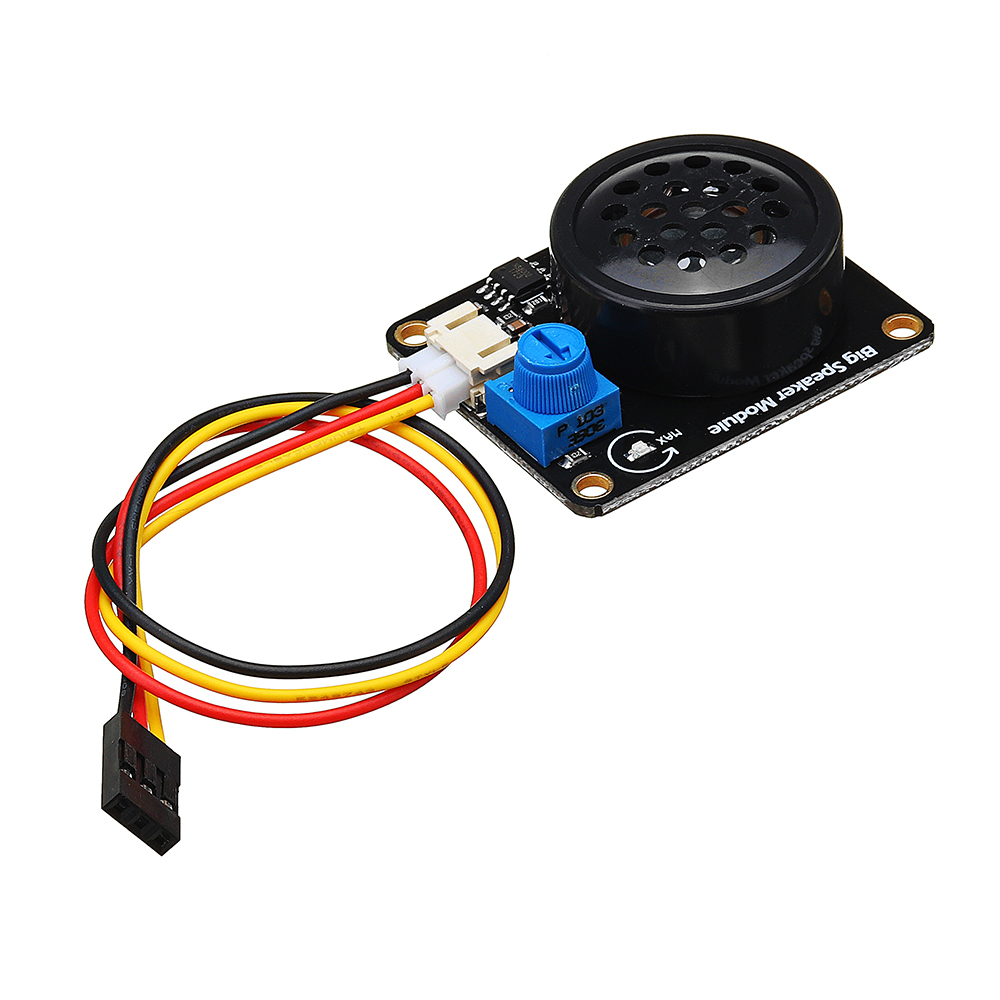

手动体积调整

机载电位器可直接手动控制播放级别。在该板上,逆时针旋转可增加体积。

以低音量开始测试,并逐步调整。输入幅度过大或持续超速可能导致声音失真,并给0.5W扬声器带来不必要的压力。

应用与限制

该模块适用于兼容的Arduino学习系统、微控制器开发项目、电子报警器、通知设备、交互式显示器、电子玩具以及其他需要紧凑单声道输出的嵌入式应用。
