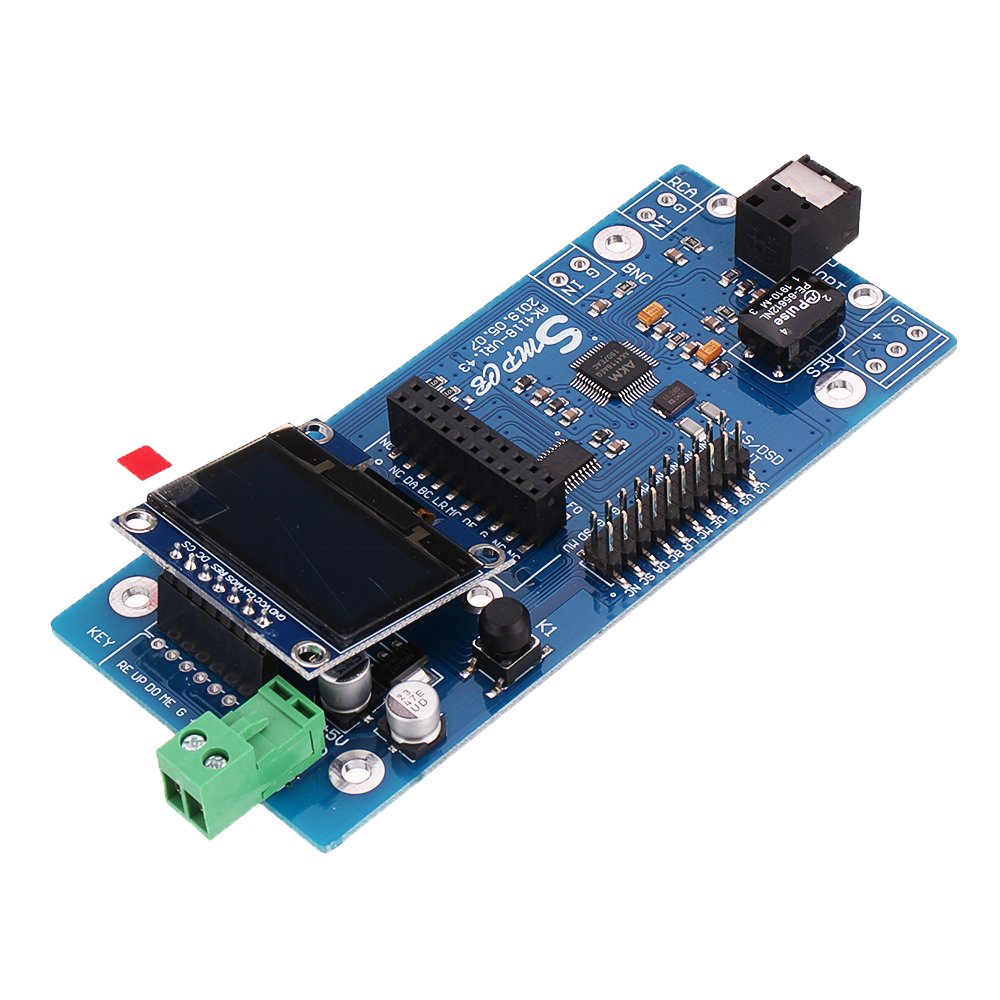

Elecbee AK4118 数字音频接收器板 24 比特 192kHz,BNC RCA 光学 AES/EBU 至 I2S,20 像素 XMOS Amanero 接口,OLED
SKU: 1571345
收藏
主要特点
AK4118 数字音频接收器: 接收兼容的S/PDIF和AES/EBU数字音频信号,并输出I2S数字音频,适用于合适的下游DAC。此接口板不提供已确认的模拟音频输出,也不提供直接驱动耳机或扬声器。
24 位 192KHZ 接收器路: 通过BNC同轴、RCA同轴、光学和AES/EBU输入,支持供应商指定的采样率,最高可达24位,范围从44.1kHz至192kHz。实际锁的范围取决于源信号和电路板的配置。
I2S数字音频退出: 通过 I2S/IIS 接口将接收到的数字音频流路由到兼容的外部 DAC。连接另一个板前,请验证主时钟、比特时钟、词钟、音频数据、逻辑电压和引脚分配。
可选USB音频扩展: 双排20引脚接口可接受兼容的XMOS或Amanero风格的USB音频模块。使用合适的硬件和软件,供应商指定PCM高达384kHz/32位和DSD64、DSD128和DSD256;USB模块不包括在内。
OLED显示屏和5V电源: 1.3 英寸 OLED 显示屏可正常运行和采样状态,同时可自动保留所选设置。约111 × 49.5 毫米的电路板需要稳定且正确的偏振直流5V电源。
展开
规格
属性
值
搜索
型号
AK4118
描述
概述：
本产品采用最新音频专用中介芯片AK4118核心设计，支持24bit 192K数据接收，AK4118作为同轴信号接收，具有业界最低Jitter，
MCU软件控制全面优化，性能远高于WM8805 DIR9001 CS8416
机箱，输入光纤同轴SPDIF信号，单路IIS/DSD输入（用于XMOS模块/意大利USB），输出IIS/DSD格式

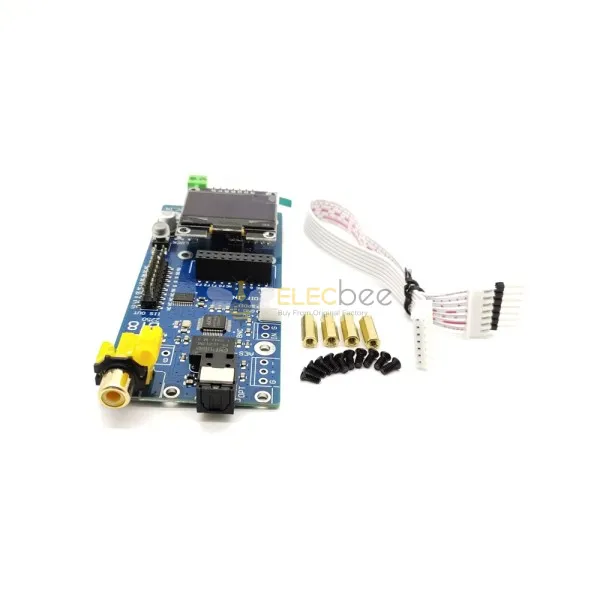

包裹包括:
1 个 DAC 板
显示及功能说明：
4、MCLK信号输出方式（可配置）：
6.不同输出信号格式的时序图
1 个 DAC 板
显示及功能说明：
1.输入通道：Coax Bnc,coax, RCA, USB, OPTICAL, Aes/ebu
2、输入信号格式：PCM、DSD（根据输入信号实时显示）
3.输入信号的采样频率（根据输入信号实时显示）
4、MCLK信号输出方式（可配置）：
笔记：
此功能限制COAX BNC、COAX RCA、OPTICAL、AES/EBU输入，USB输入无效时USB输入，板子跟随USB模块输出信号MCLK。
5、输出信号输出方式（可配置）：
5、输出信号输出方式（可配置）：
笔记：
此功能限制COAX BNC、COAX RCA、OPTICAL、AES/EBU输入，USB输入无效时USB输入，板子跟随USB模块输出信号MCLK。
6.不同输出信号格式的时序图
