Elecbee ADF4351 信号源 VFO 可变频率振荡器信号发生器 35MHz 至 4000MHz 数字 LCD 显示器 USB DIY 工具

SKU: EB0041506

收藏

主要特点

简单的射频信号源信号发生器。

核心元器件：avr mega8单片机，高性价比单片机，常用m16低版本，外围ADC有2.56V稳压源，这是其他中档单片机所没有的。

adf4351，传统的VCO+PLL+6系列高速双稳态电路（除了2个电路，D触发器）。

通过分频获得35-2200MHz。整形后，基波的幅值变化不大。这是为了高频。

DDS 很难在全带宽下实现。（信号分频后一定是矩形波，幅度成为触发电平）。

本产品以单片机为核心，大大简化了设计，缩短了开发时间，节约了成本，简单、可靠、实用。

为被测设备的交流通路提供信号源，分析交流通路的频率幅值特性，注意被测设备的阻抗。

规格：

主要材料：PCB

颜色：绿色

供电电压：DC 4.5V-5.5V，请注意本机没有内置稳压单元，不得超压范围供电

待机电流：< 25mA

发射电流：< 150mA

输出阻抗：50欧姆

输出频率范围：35MHz-4000MHz

输出步长：1KHz-8KHz

输出功率：-1dBm(W)@150MHz（测试功率绝对值）约 1毫瓦

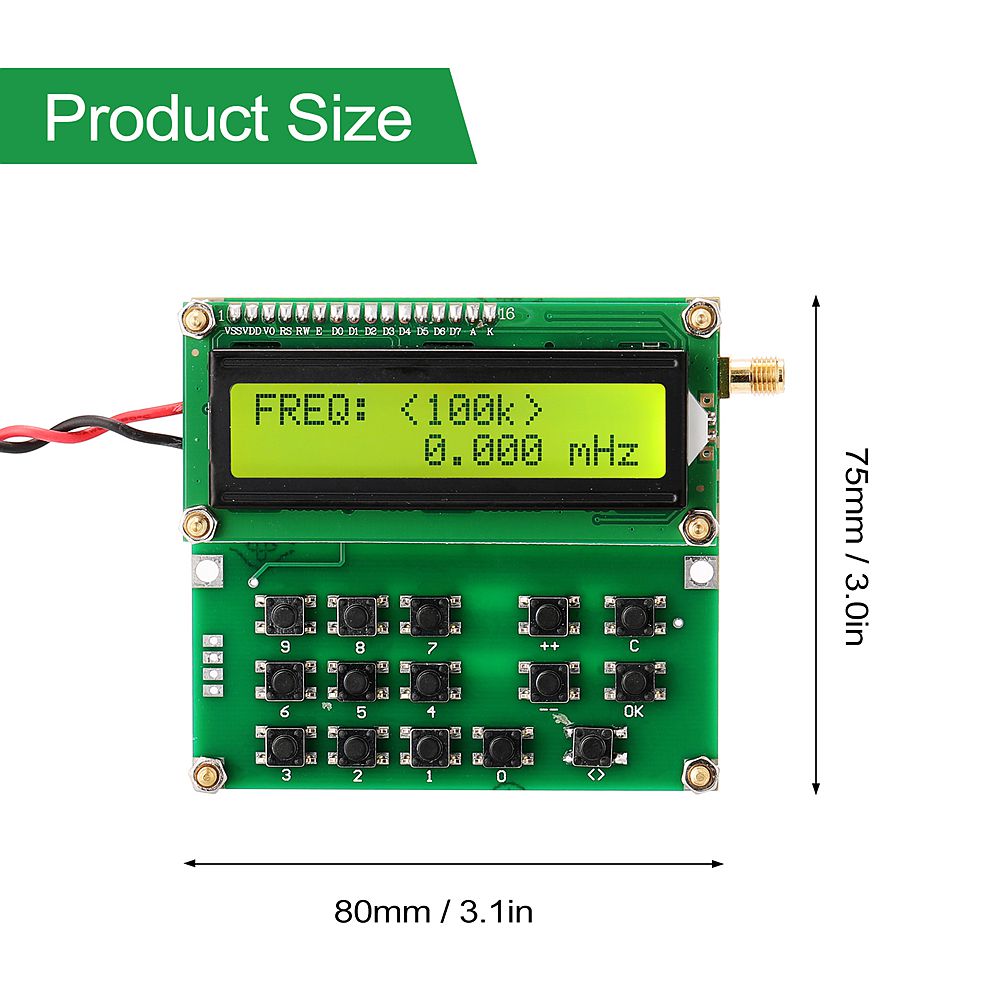

商品尺寸：80 * 75 * 30mm / 3.1 * 3.0 * 1.2in

商品重量：85 克/3.0 盎司

包装尺寸：118 * 97 * 35mm / 4.6 * 3.8 * 1.4in

包装重量：108 克/3.8 盎司

笔记：

本产品操作键盘有15个ppt键，0~9个数字键，10个，“++”和“--”键调节使用频率，同时产生发射输出行为。

按“++”或“--”键可在原始频率输出上增加 1KHz 或减少 1KHz。按住“++”或“--”1秒以上，会出现连续或连续缩小。

扫描模式为1KHz at 35MHz~138MHz； 10KHz 在 138MHz~550MHz； 100KHz 在 550MHz~4000MHz。

要结束扫描，只需按“++”“--”按钮或“确定”按钮。 “确定”按钮是输出控制按钮。单击启动，再按停止传输。

“++”或“--”引起的启动行为需要两个“OK”结束启动行为。当有输出发射行为时，本产品在显示屏的右上角。

角落会出现“>>”，“C”按钮将结束发射，频率为零。

套餐包括：

1 x ADF4351 信号源 VFO 信号发生器

展开

简单的射频信号源信号发生器。

核心元器件：avr mega8单片机，高性价比单片机，常用m16低版本，外围ADC有2.56V稳压源，这是其他中档单片机所没有的。

adf4351，传统的VCO+PLL+6系列高速双稳态电路（除了2个电路，D触发器）。

通过分频获得35-2200MHz。整形后，基波的幅值变化不大。这是为了高频。

DDS 很难在全带宽下实现。（信号分频后一定是矩形波，幅度成为触发电平）。

本产品以单片机为核心，大大简化了设计，缩短了开发时间，节约了成本，简单、可靠、实用。

为被测设备的交流通路提供信号源，分析交流通路的频率幅值特性，注意被测设备的阻抗。

规格：

主要材料：PCB

颜色：绿色

供电电压：DC 4.5V-5.5V，请注意本机没有内置稳压单元，不得超压范围供电

待机电流：< 25mA

发射电流：< 150mA

输出阻抗：50欧姆

输出频率范围：35MHz-4000MHz

输出步长：1KHz-8KHz

输出功率：-1dBm(W)@150MHz（测试功率绝对值）约 1毫瓦

商品尺寸：80 * 75 * 30mm / 3.1 * 3.0 * 1.2in

商品重量：85 克/3.0 盎司

包装尺寸：118 * 97 * 35mm / 4.6 * 3.8 * 1.4in

包装重量：108 克/3.8 盎司

笔记：

本产品操作键盘有15个ppt键，0~9个数字键，10个，“++”和“--”键调节使用频率，同时产生发射输出行为。

按“++”或“--”键可在原始频率输出上增加 1KHz 或减少 1KHz。按住“++”或“--”1秒以上，会出现连续或连续缩小。

扫描模式为1KHz at 35MHz~138MHz； 10KHz 在 138MHz~550MHz； 100KHz 在 550MHz~4000MHz。

要结束扫描，只需按“++”“--”按钮或“确定”按钮。 “确定”按钮是输出控制按钮。单击启动，再按停止传输。

“++”或“--”引起的启动行为需要两个“OK”结束启动行为。当有输出发射行为时，本产品在显示屏的右上角。

角落会出现“>>”，“C”按钮将结束发射，频率为零。

套餐包括：

1 x ADF4351 信号源 VFO 信号发生器
