Elecbee ADF4351-OLED射频信号发生器模块 35MHz-4.4GHz PLL频率合成器 扫频源 0.1MHz步进 SMA接口 5V供电

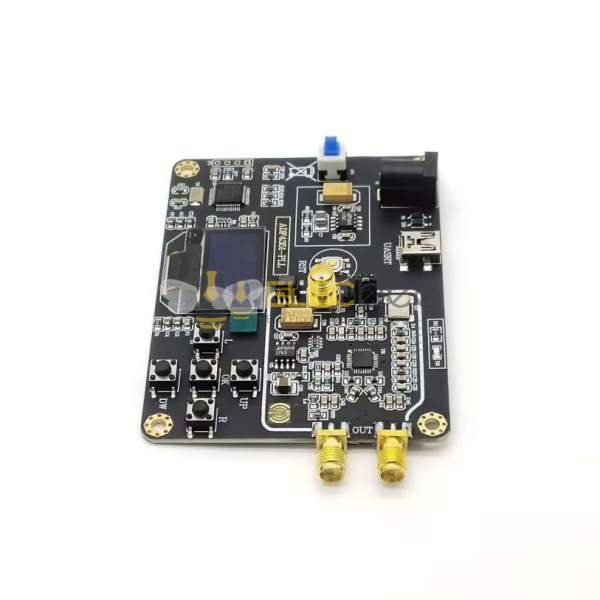

ADF4351-OLED 35MHz-4.4GHz 射频信号发生器模块

Elecbee ADF4351-OLED 是一款宽带 PLL 频率合成器和射频信号发生器模块,专为点频输出、频率扫描、频率跳跃和输出功率调节而设计。其集成的OLED显示屏和控制按钮可直接操作,无需独立的主机控制器。

技术规格

• 品牌:Elecbee
• 型号:ADF4351-OLED
• 产品类型:宽带PLL频率合成器和射频信号源
• 频率范围:35MHz 至 4.4GHz
• 基本VCO频率范围:2.2GHz至4.4GHz
• 频率函数:点频、扫描频率和跳频
• 频率控制步骤:0.1MHz
• 横频步骤:0.1MHz 至 999.9MHz,可按按键调节
• 扫地时步:1米至9999米,可调节按钮
• 最大输出功率:最高7dBm;实际输出频率不同
• 输出功率设置:0dB、-3dB、-6dB 和 -9dB
• 输出通道:2个差分通道
• 输出阻抗:50Ω
• 射频接口:SMA
• SMA处理:具有规定24小时抗盐水的镀板结构
• 通信协议:SPI
• 参考频率:100MHz;支持外部时钟输入
• 参考输入幅度:0dB时最小值700mVpp
• 频率稳定性:根据规定大于25ppm
• 相位噪声:根据输出频率而变
• 电源电压:5V直流;不得超过6V
• 最大运行电流:220mA
• 指标:红色电源指示灯和蓝色PLL-锁定指示器
• 工作温度:0°C至75°C,商用等级
• PCB 尺寸:88 × 67 × 7毫米
• 模块重量:35克

宽带PLL频率生成

集成的VCO生成的基本频率范围为2.2GHz至4.4GHz。内部除以2、4、8、16、32和64电路可将射频输出范围扩展至35MHz,支持宽带信号生成和广源应用。

输出波形特性

35MHz至2.2GHz的输出通过频率划分产生,并产生具有谐波内容的方形波形。当频率范围内需要有鼻窦波形时,需要使用外部滤波器。2.2GHz至4.4GHz的输出是基本频率的正弦波。

全面控制

该模块提供0.1MHz的频率控制分辨率,可调节扫描步骤,从0.1MHz到99.99MHz,并设置在1ms至9999ms的扫地时间设置。四个输出功率设置使射频水平可调节至0dB、-3dB、-6dB或-9dB。

射频测试应用

该模块适用于射频信号生成、传感器激发、输电线损耗和衰减测试、扫描时钟生成、通信实验、实验室开发以及兼容的射频测试系统。

操作与集成说明

使用受监管的线性5V电源来减少不必要的干扰。请勿逆转功率极性或超过6V。使用高质量的SMA同轴电缆将输出连接到兼容的50Ω仪器。所提供的代码不包含USB通信软件、MCU教程或主机控制功能,这些功能需要用户开发。
