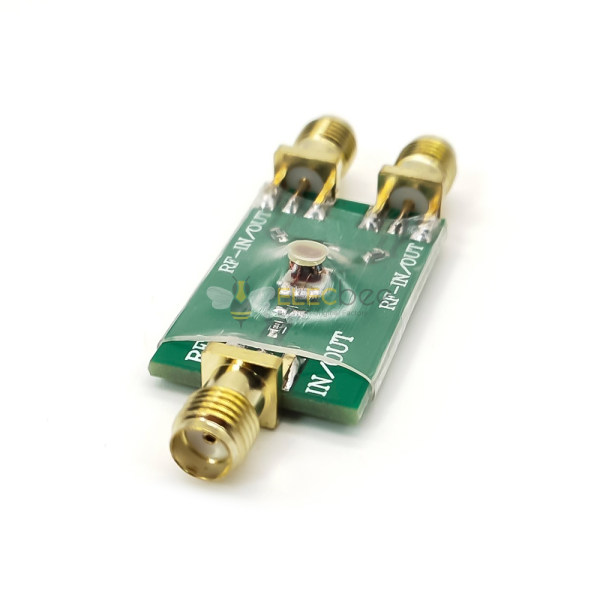

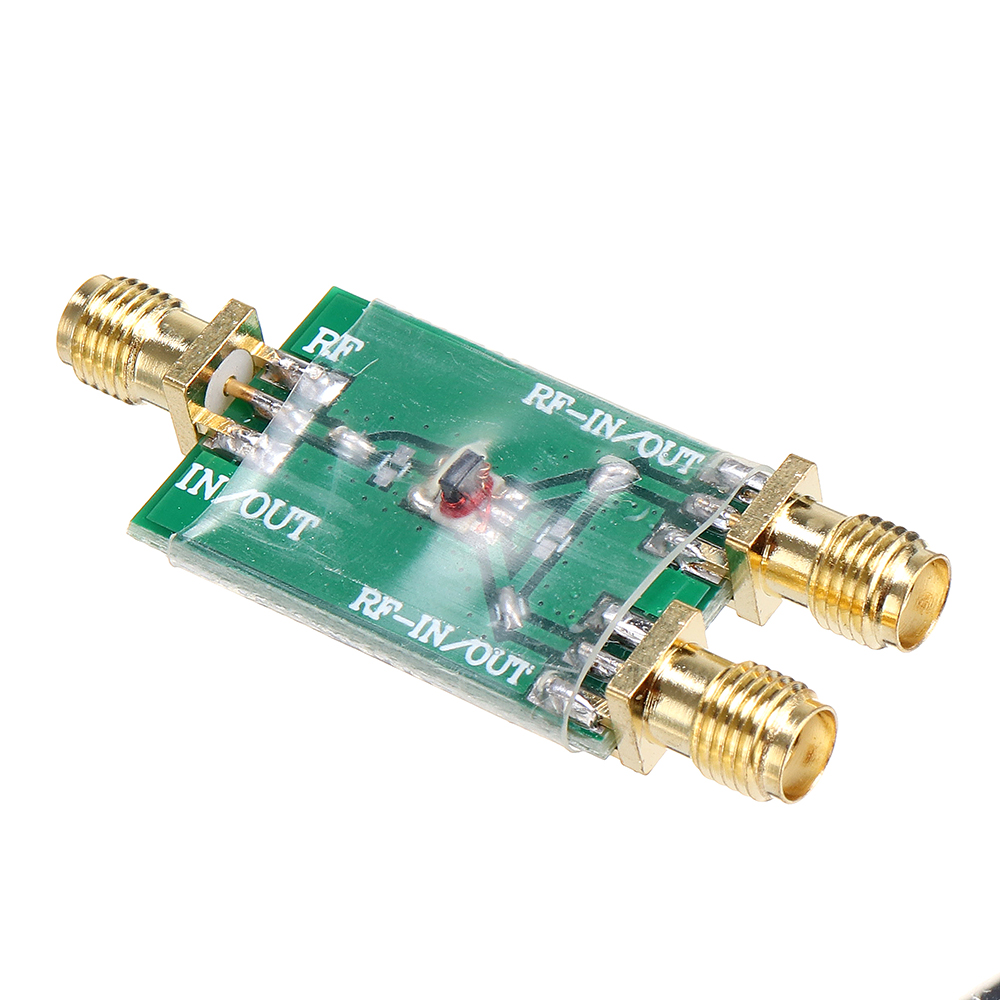

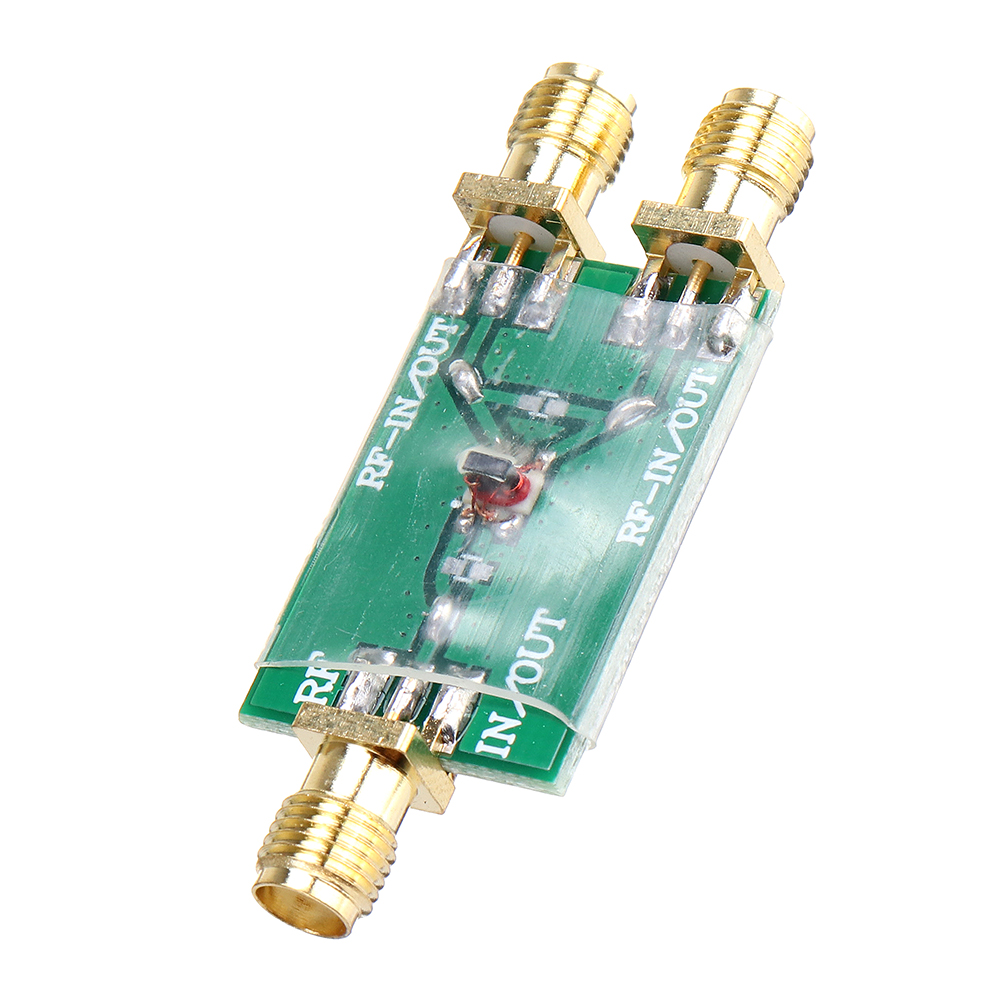

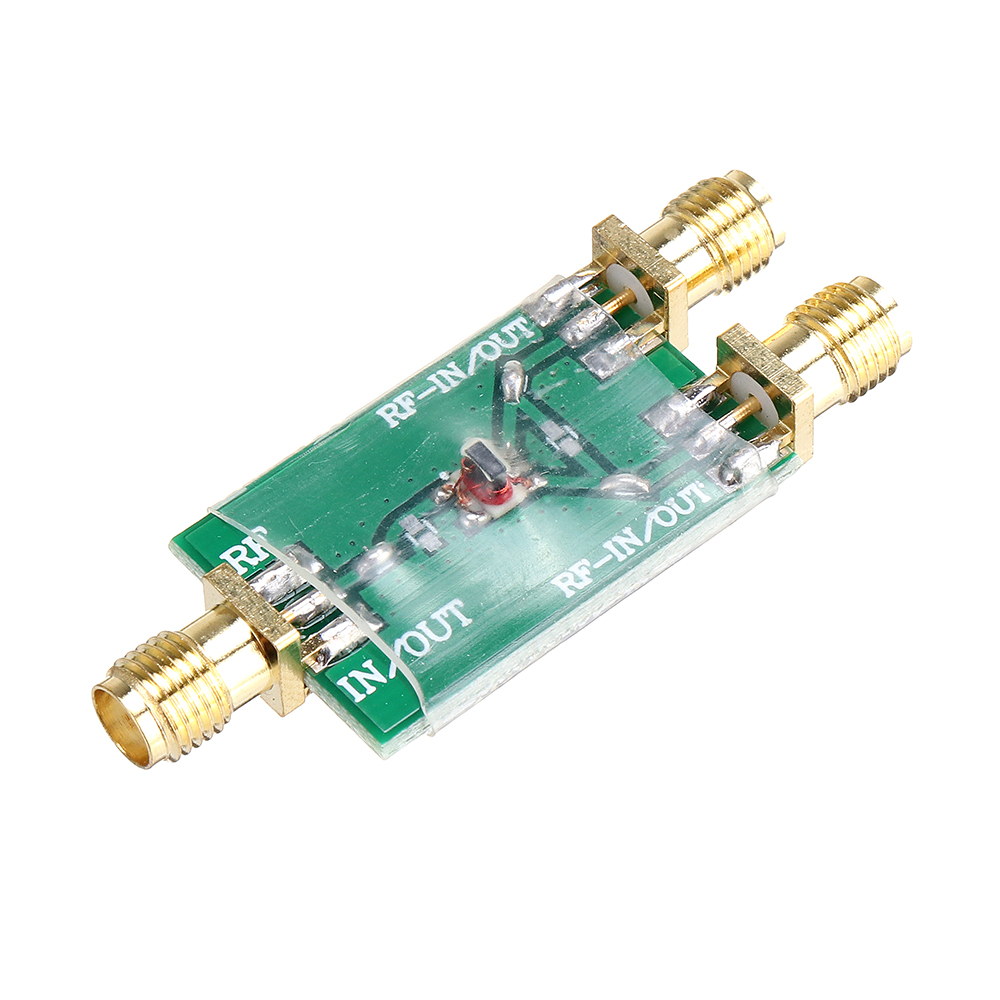

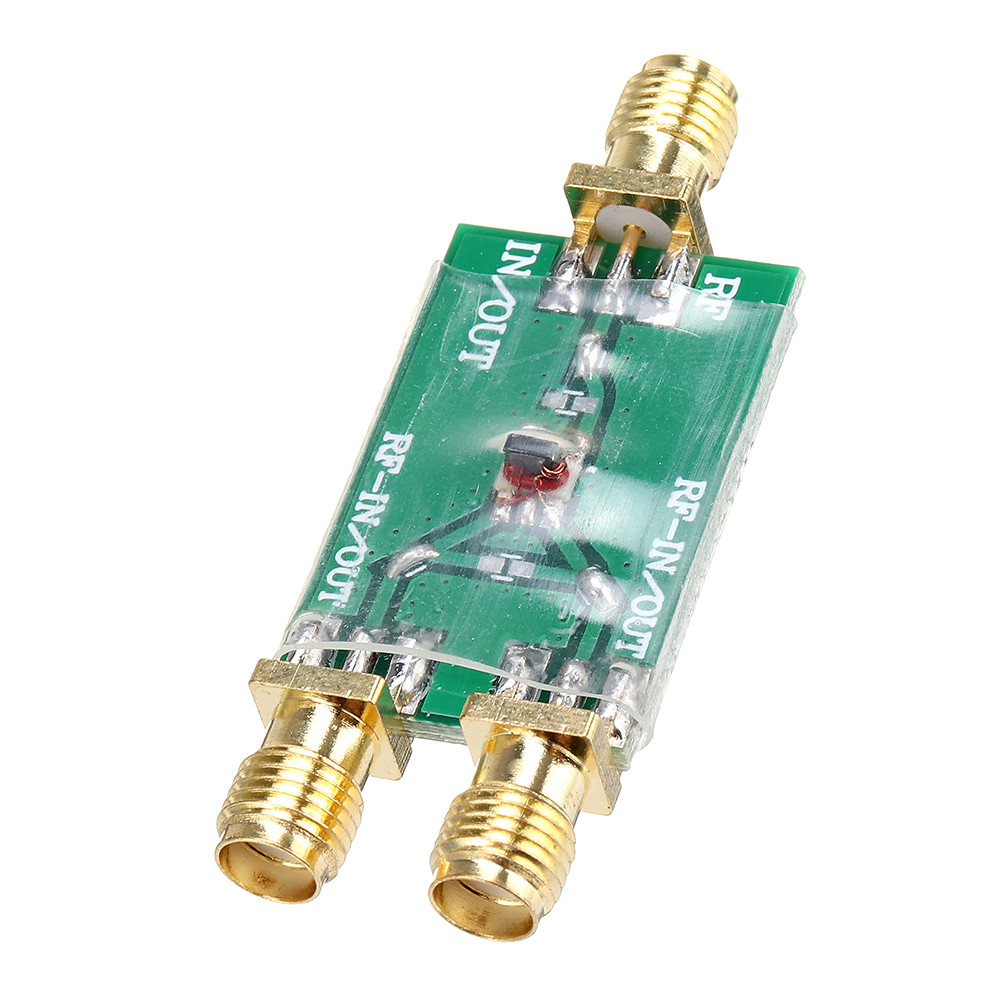

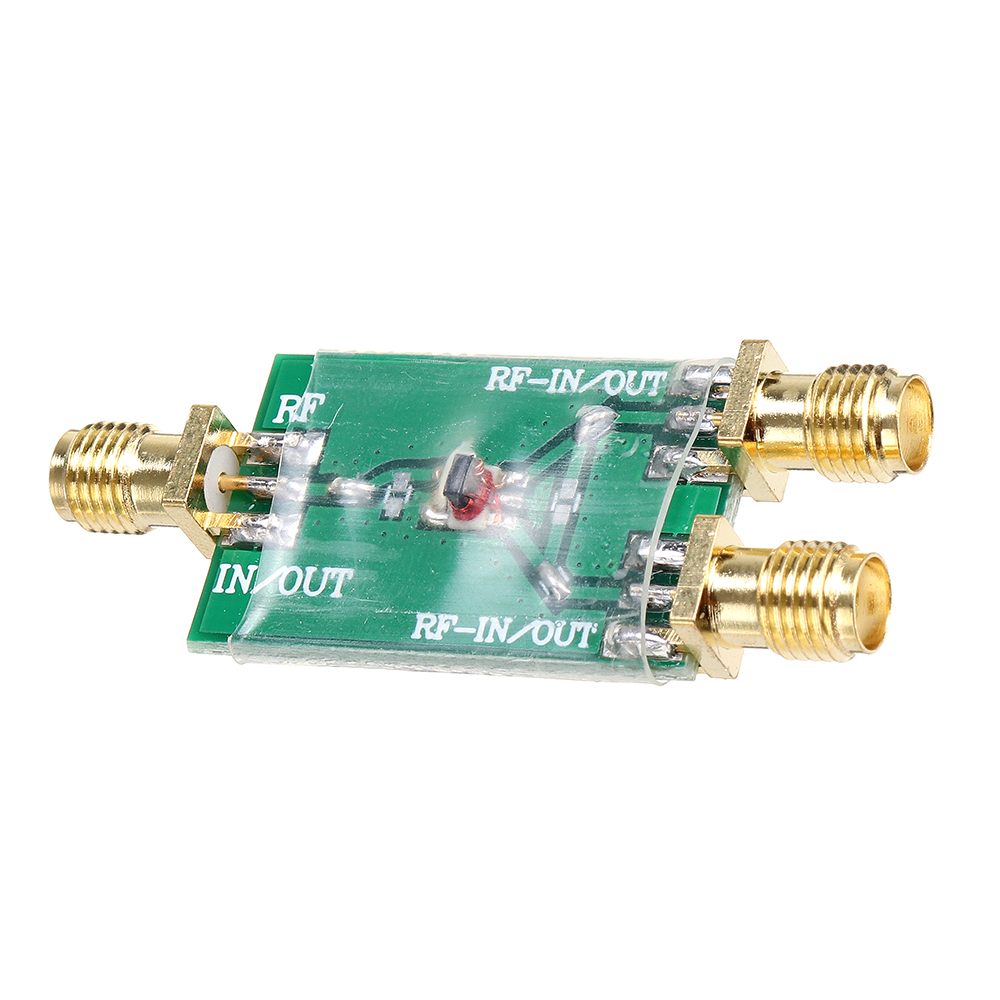

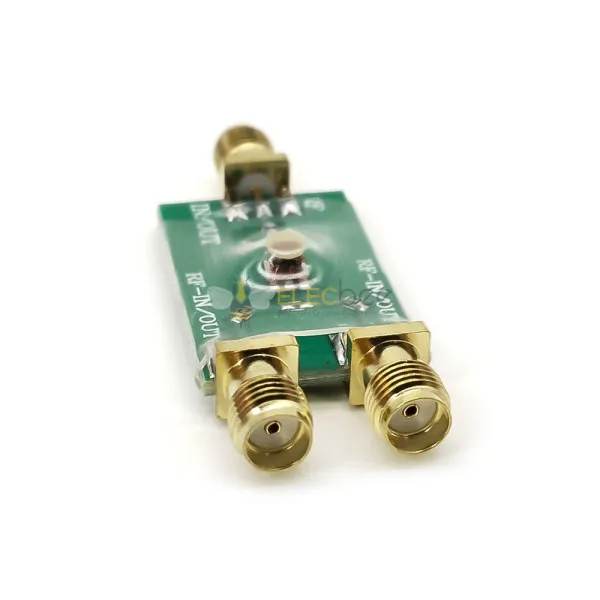

Elecbee ADF4350 射频巴伦差价转换器 10MHz-6GHz SMA 1:1 射频信号模块
SKU: EB0051591
收藏
主要特点
宽带射频信号转换: 支持在10MHz-6GHz宽频范围内实现差分和单端射频信号转换,适用于高频通信系统。
适用于 ADF4350 和 ADF4355:,兼容射频合成器平台、PLL模块、SDR系统以及微波信号生成应用。
减少射频插入损耗: 集成的1:1 balun结构有助于在差分信号转换过程中提高射频信号传输效率。
可靠的SMA射频连接: 标准SMA接口设计支持与射频分析仪、通信模块、信号发生器和实验室设备集成。
集成嵌入式射频设计: 支持嵌入式微波系统、便携式射频测试环境以及无线通信研究项目的轻量级PCB结构。
展开
规格
属性
值
搜索
型号
ADF4350
描述
Elecbee ADF4350 射频差分与单端转换模块 是一款紧凑型射频包拉式转换板,专为差分射频接口和单端射频接口之间的高频信号转换而设计。该模块支持10MHz至6GHz的宽带射频应用,用于射频开发、信号调理、PLL合成器集成、微波通信以及实验室测试环境。
射频转换板采用1:1的包体结构,有助于减少差分和单端射频信号转换过程中的插入损耗。该模块适用于需要射频阻抗和信号转换的ADF4350、ADF4355、SDR系统、射频信号发生器、通信模块和微波开发平台。
技术规格
- 品牌:Elecbee
- 产品类型:射频差分与单端转换器
- 兼容芯片组:ADF4350 / ADF4355
- 频率范围:10MHz-6GHz
- 巴伦比:1:1
- 射频功能:差分和单端信号转换
- 射频接口端口:RFIN/OUTO2 和 RFIN/OUTT3
- 连接器类型:SMA 射频接口
- PCB 尺寸:29 × 19毫米
- 产品重量:7克
应用场景
- ADF4350 和 ADF4355 射频合成器应用
- 软件定义无线电(SDR)系统
- 射频实验室测试
- 微波通信开发
- 差分射频信号转换
- 信号发生器集成
- 射频测量系统
- 无线通信研究
宽带射频架构支持跨多个射频频段实现稳定的高频信号转换,同时有助于减少差分路径与单端射频路径之间的插入损耗。紧凑型PCB设计支持与嵌入式射频系统、信号处理平台和微波开发环境的集成。
该模块兼容使用标准SMA射频接口的射频合成器、SDR平台、射频分析仪、微波通信设备以及实验室信号处理系统。轻量级结构支持便携式射频测试和紧凑型无线通信应用。
