Elecbee AD8317 射频逻辑学功率检测器模块 1MHz-10GHz

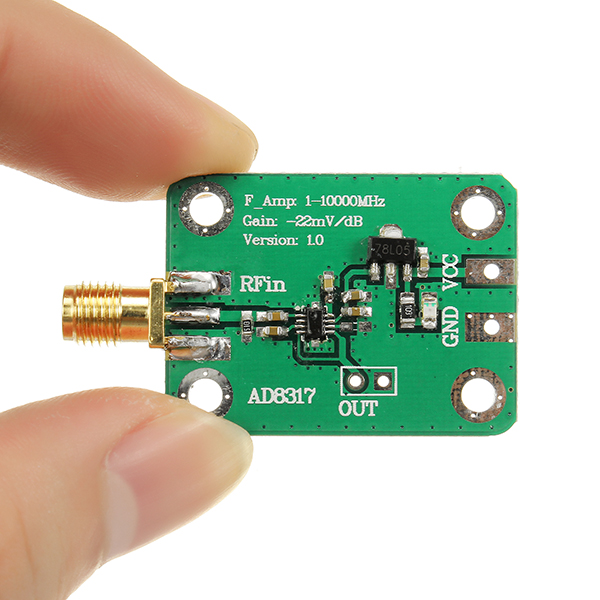

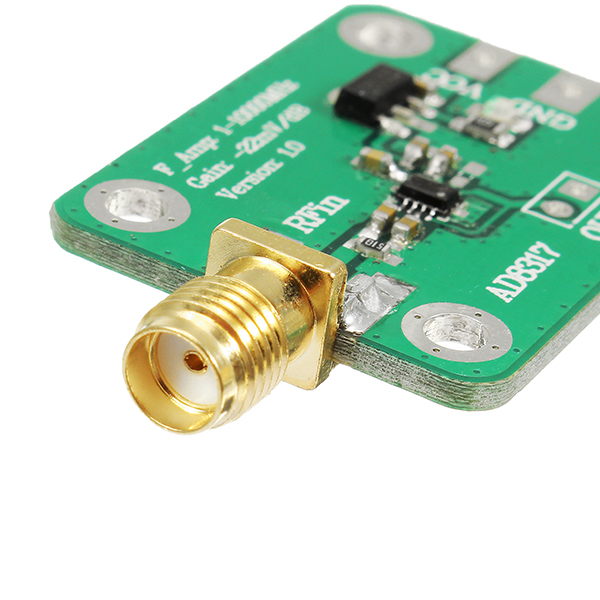

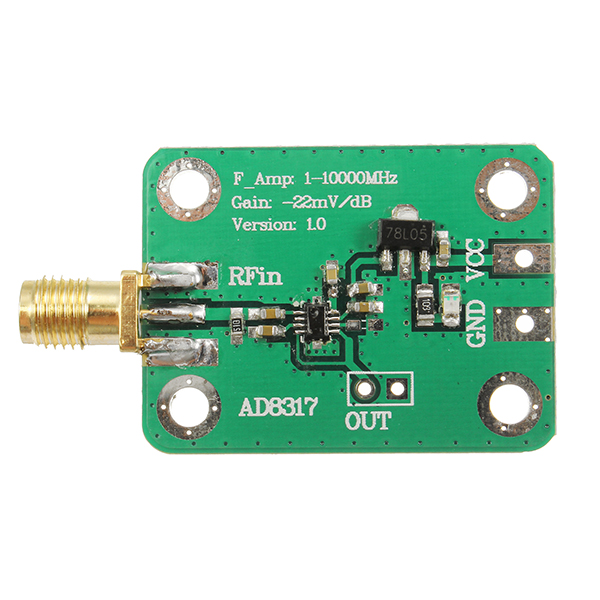

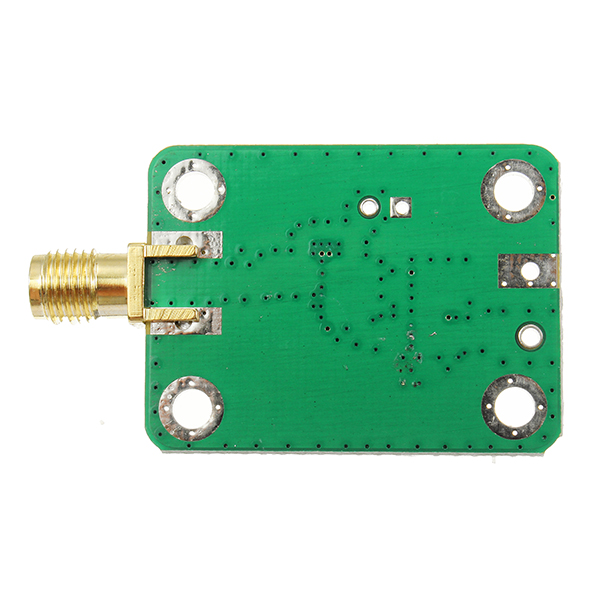

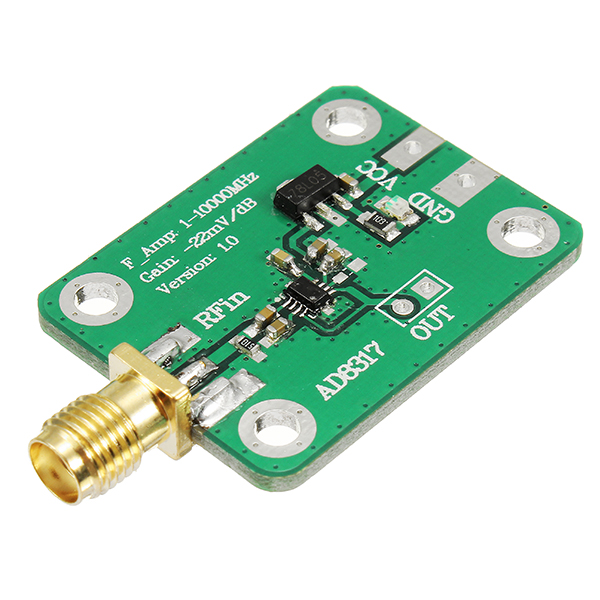

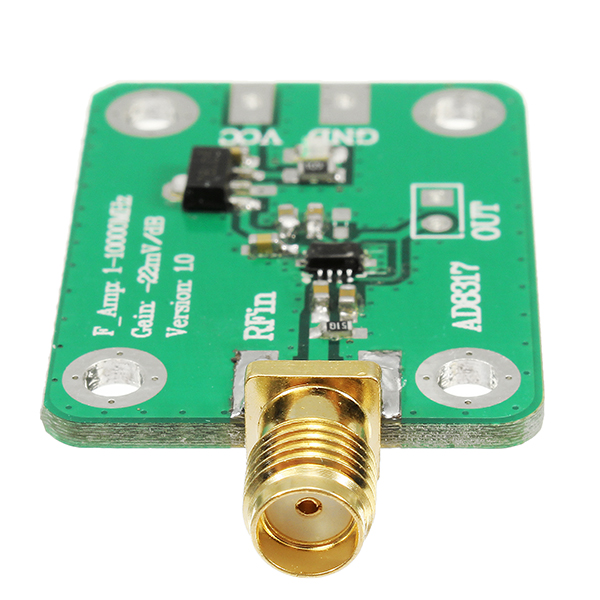

Elecbee AD8317 射频逻辑学功率检测器模块

Elecbee AD8317 射频对数功率检测模块将射频输入信号转换为相应的线性分贝直流电压。支持1MHz至10GHz频率,专为射频信号检测、发射器液位监测、RSSI测量、实验室开发和反馈控制应用而设计。

技术规格

• 检测器集成电路: 模拟器件 AD8317
• 工作频率: 1MHz–10GHz
• 准确的后勤响应: 1MHz–8GHz
• 扩展实用操作: 最高可达10GHz
• 名义板输入范围: 约 -55dBm 至 0dBm
• 动态范围: 典型情况下,在规定条件下,通过8GHz的55dB,误差小于±3dB
• 典型的花科斜坡: -22mV/dB
• 名义板输出: 约0.33–1.65V直流电
• 输出特性: 射频输入功率增加时电压降低
• 名义输入阻位: 50欧姆
• 板品供应输入: 7–15V 直流,符合所提供的电路板规格
• AD8317 IC 供应要求: 3.0–5.5V 通过电路板的稳压电路提供

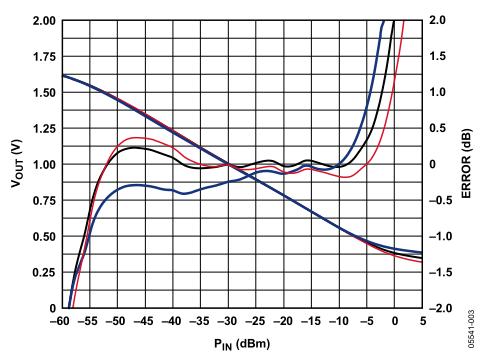

负坡性逻辑学输出

该模块提供模拟直流输出,可与射频输入幅度的对数发生线性变化。由于AD8317具有负转向斜率,因此较弱的射频信号产生更高的输出电压,而更强的射频信号产生更低的输出电压。使用ADC、微控制器或控制电路处理输出时,必须考虑这种关系。

射频功率测量

该板的额定输入范围约为-55dBm至0dBm,但该范围不应被视为完全1MHz至10GHz带宽的保证限值。检测精度、斜率和截截率会随着频率、温度、波形、阻抗匹配以及单模块的变化而变化。

要进行绝对功率测量,请使用已知的射频输入水平校准组装系统。然后可利用所得的斜率和截距值将测量的直流输出电压转换为以 dBm 计算的射频输入电平。

应用程序

• 射频信号存在和水平检测
• 变送器和功率放大器输出监控
• RSSI 和无线信号强度测量
• 射频实验室和工程项目
• 校准环境磁场强度监测
• 自动增益控制和自动液位控制反馈

集成信息

该模块用于标称的50欧姆射频信号路径。根据所提供的电路板信息,电路板接受7至15V的直流输入,并必须使用车载稳压器向AD8317提供所需的3.0-5.5V电源。在应用电源前确认稳压器、输入偏振和终端任务。

该产品是模拟射频检测模块,而非独立的校准功率计。不包含显示屏或直接的数字 dBm 读数。需要外部测量硬件和特定应用的校准来实现精确的定量测量。

注意: AD8317 是一种调和的对位数检测器,而非真正的 RMS 功率传感器。读数在具有不同波形特征或波数因素的连续波和调制信号之间可能有所不同。
