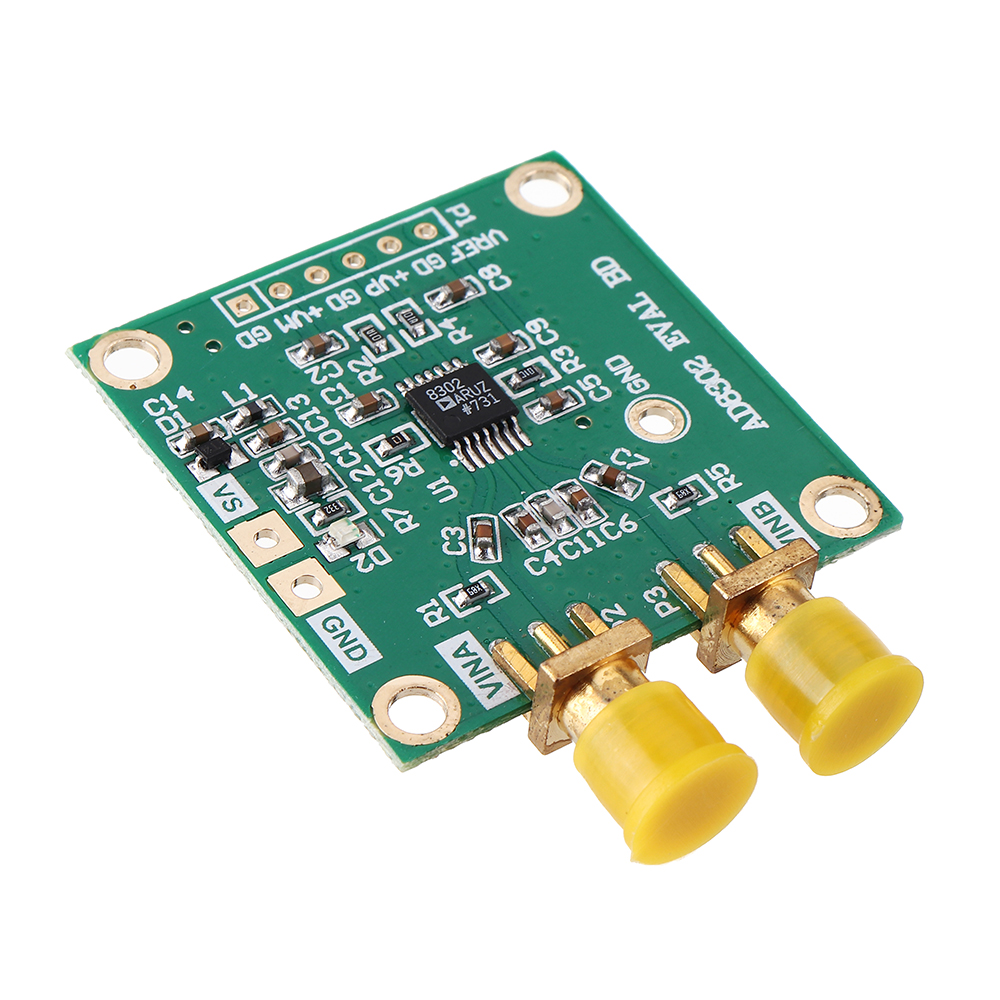

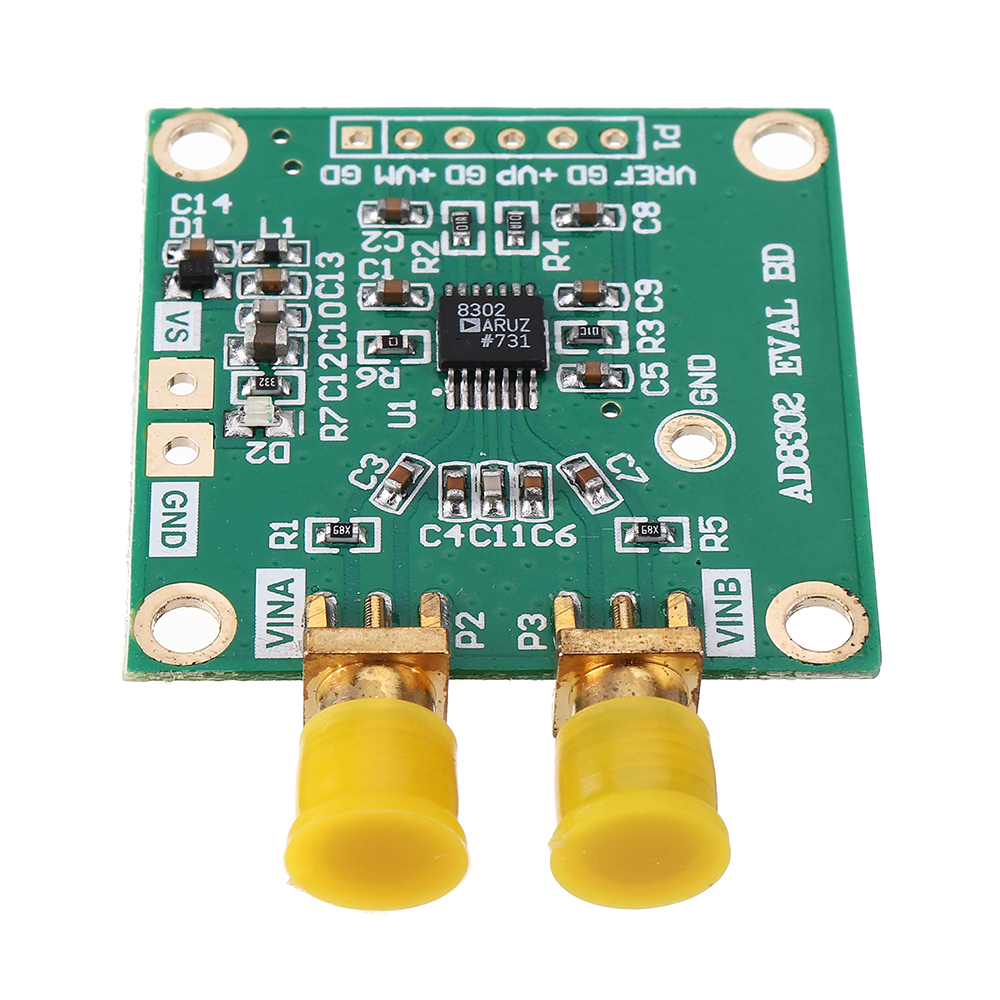

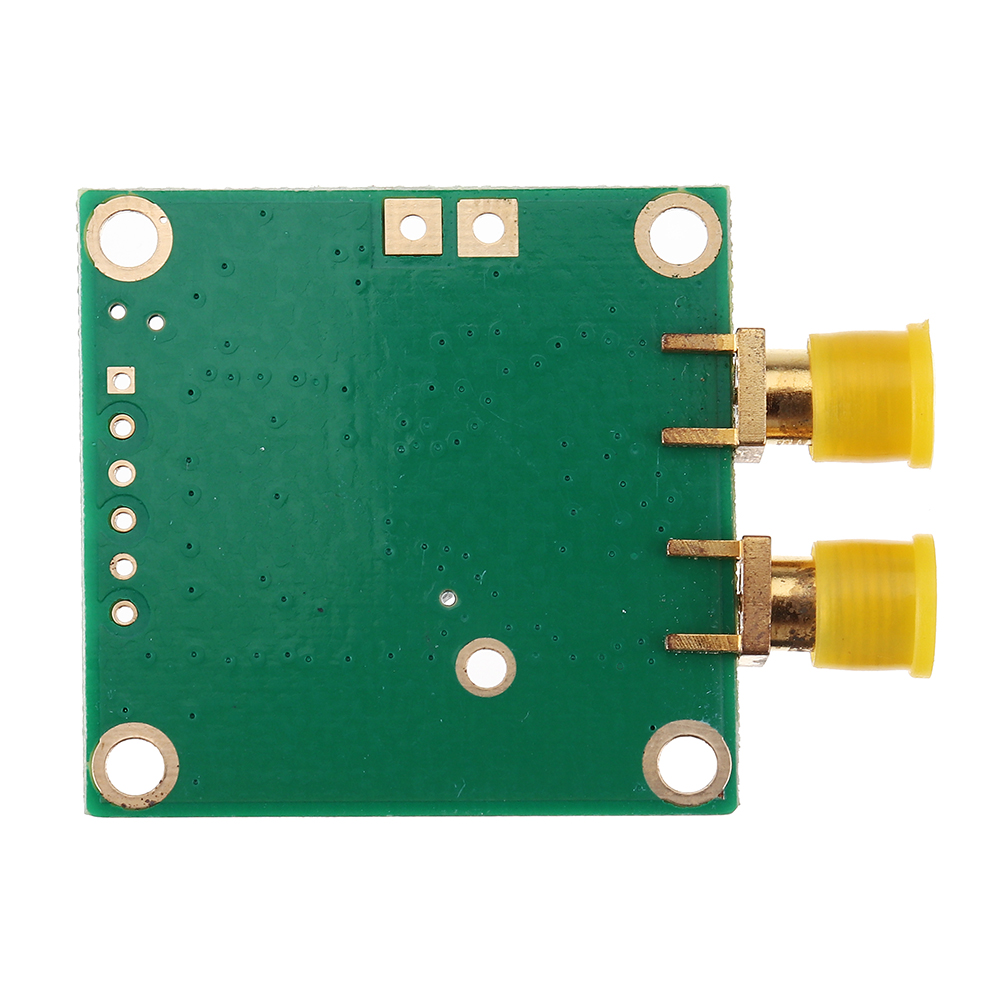

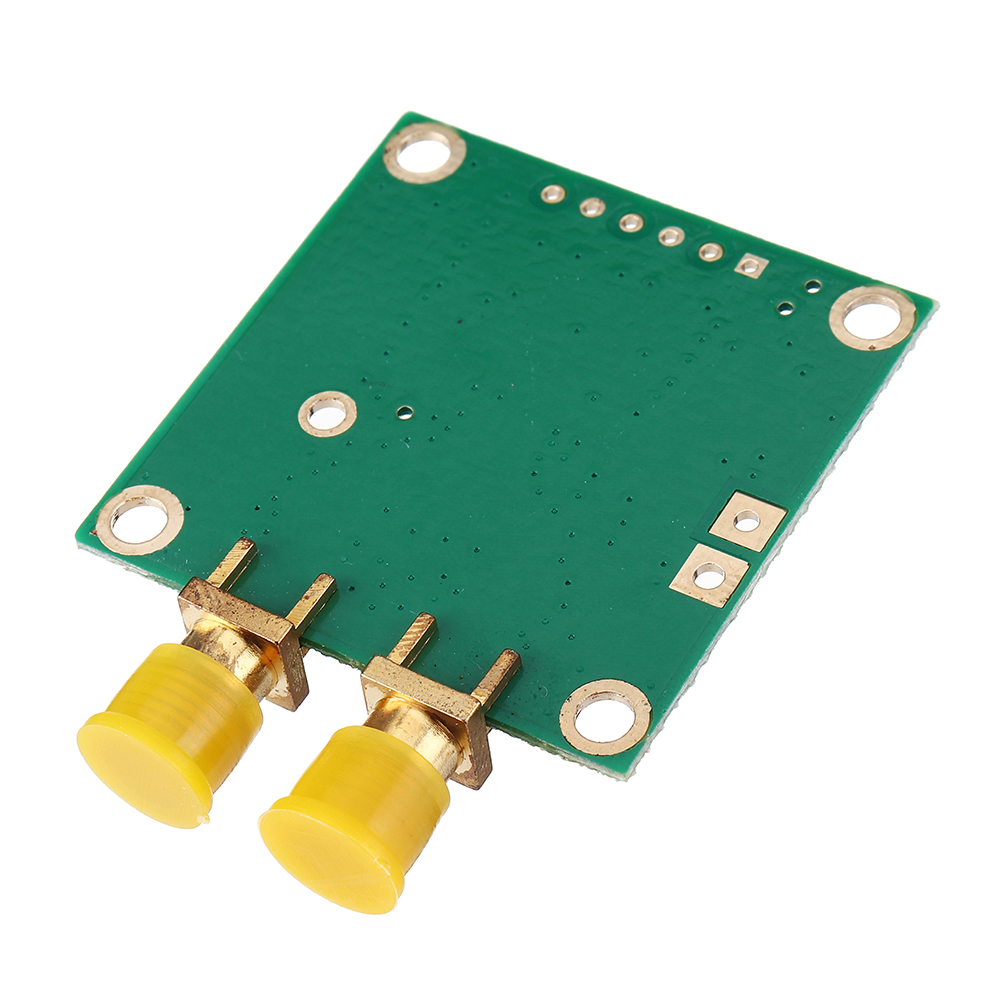

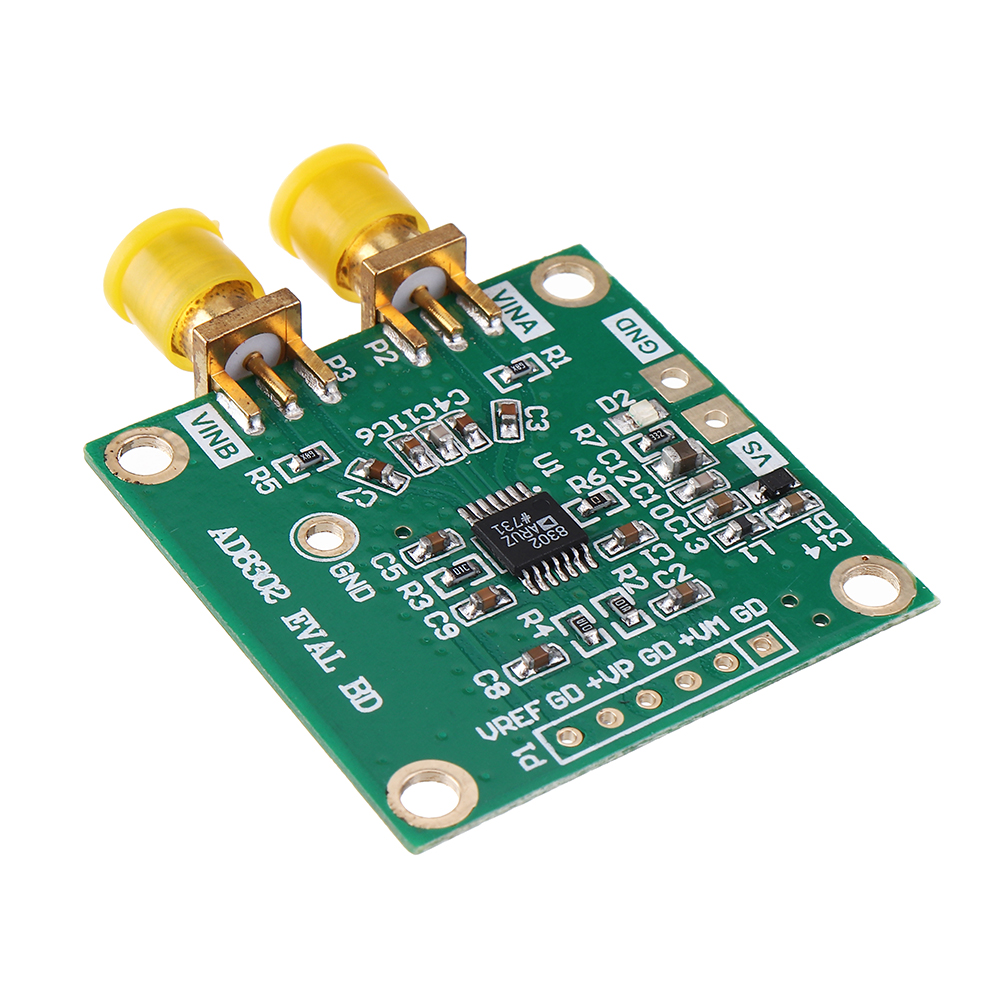

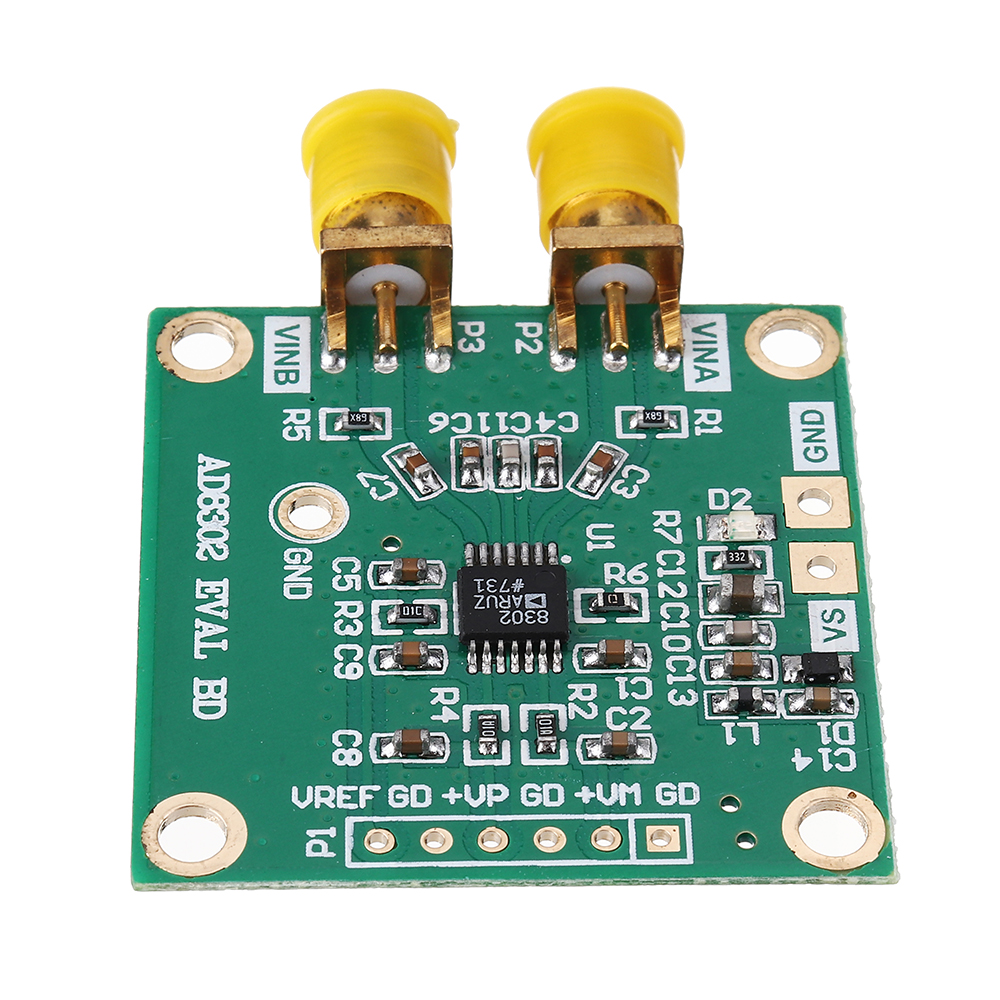

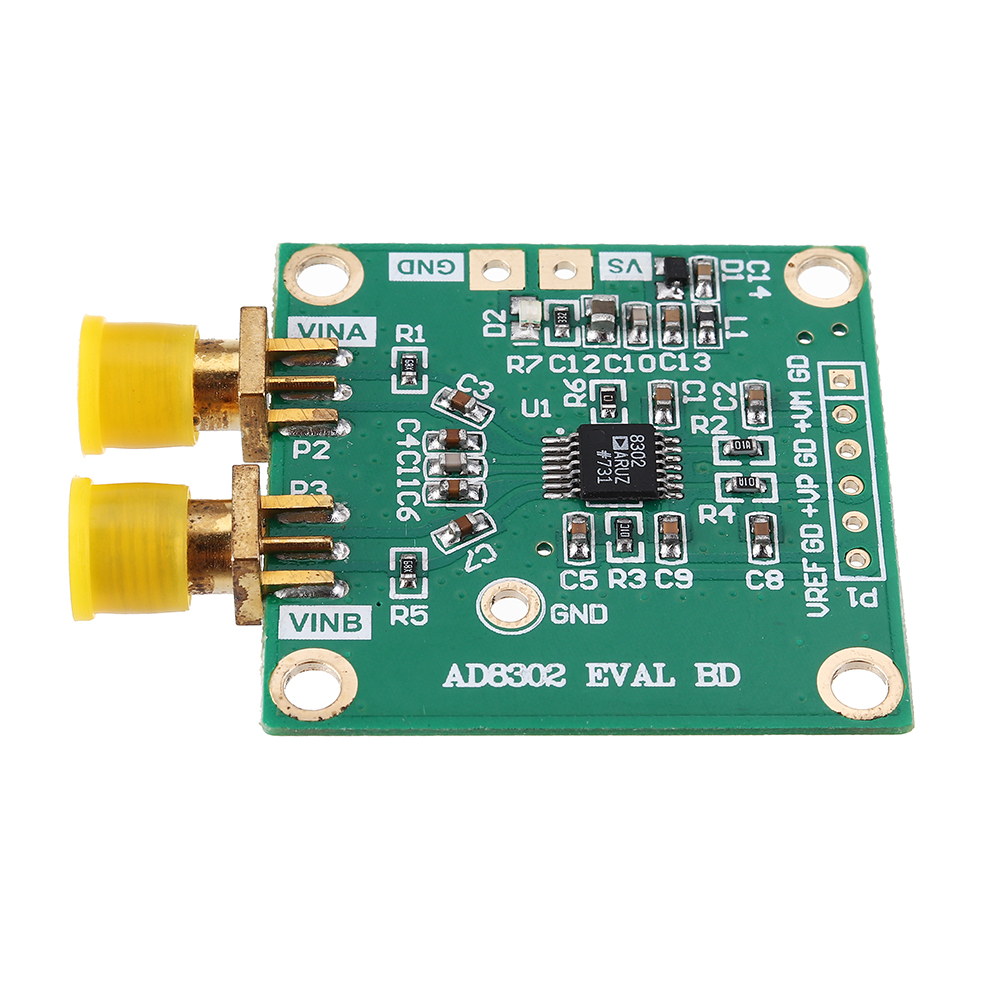

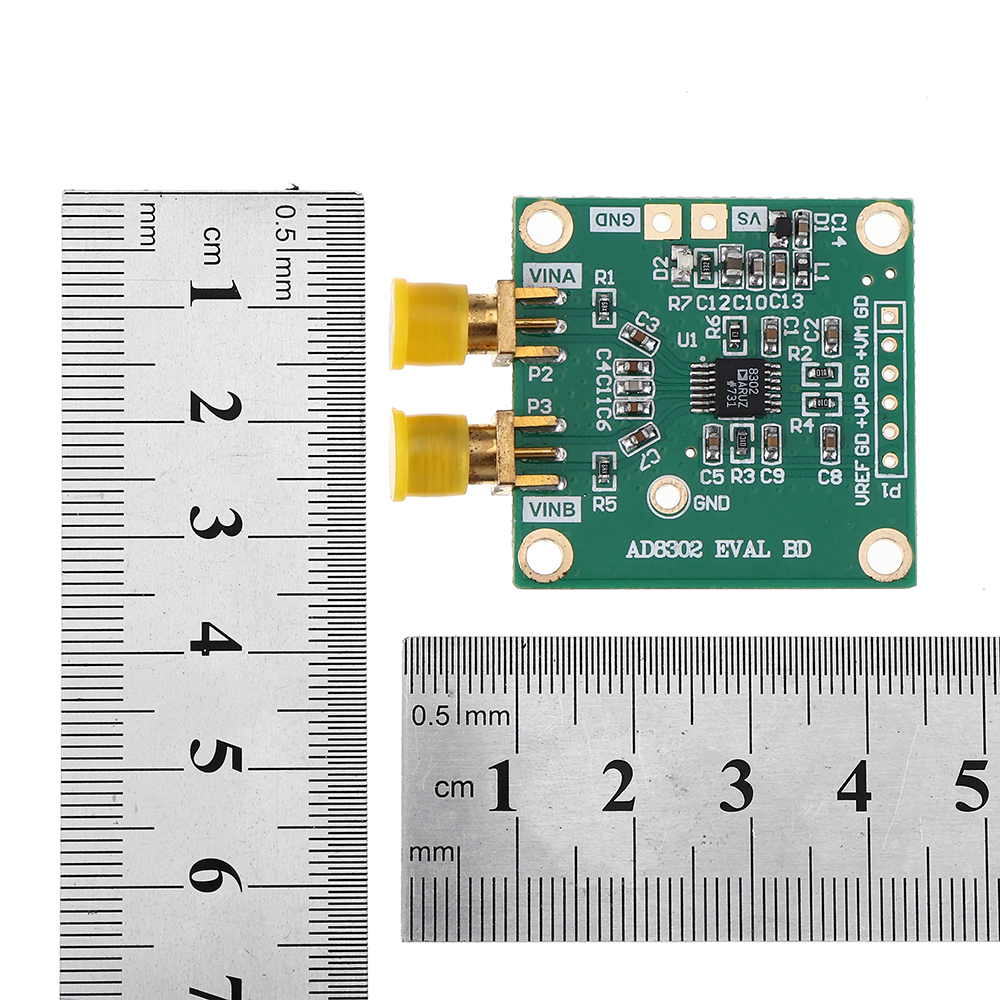

Elecbee AD8302 宽带幅度相位检测阻抗分析模块放大器滤波器混频器损耗和相位测量

SKU: EB0043865

主要特点

单片硅双极器件，幅度/相位测量

AD8302 是一款完全集成的 RF IC，可测量两个独立输入信号之间的幅度和相位。该设备的工作频率范围为低频至 2.7 GHz。

AD8302 包含两个精密匹配的宽带对数放大器、一个宽带线性乘法器/鉴相器、一个 1.8V 精密电压基准和一个模拟输出比例运算电路。

输入信号范围为 -60 dBm 至 0dBm（参考阻抗 50Ω），相应的动态范围为 60dB。

AD8302 输出在 +/-30dB 范围内提供精确的幅度测量，斜率为 30mV/dB；相位测量范围为 0 至 180°，斜率为 10mV/度。

注意：关于模块低频检测，请参考应用笔记 AN-691。 AD8302 采用 14 引脚 TSSOP 封装，工作温度范围为 -40°C 至 85°C。

模块应用：

1. 放大器、滤波器或混频器的插入损耗和相位测量

2、测量任意负载的矢量反射系数

3.阻抗分析

支持电缆：

BNC 公头转 SMA 公头

男高中到男高中

展开

规格

属性

值

搜索

无线功能

Cellular

型号

AD8302

描述

包裹包括:

1 个 AD8302 模块
