Elecbee 4 通道 RS232 继电器板 PC USB UART DB9 遥控开关 DC12V 用于智能家居
SKU: EB0047441
收藏
主要特点
- 这是 4 通道继电器模块。
- DC 12V电源（电压范围9-13V）。
- 待机电流（所有继电器闭合）18MA，1 通道继电器打开 50MA，2 通道继电器打开 81MA，3 通道继电器打开 110MA，4 通道继电器打开 141MA。
- RS232 DB9 母接口。
- “读”、“开”、“关”、“自锁”、点击、互锁6条指令，可满足大部分工控。
规格：
型号：CE039_12V
额定电流：10A
额定电压：DC12V
3C额定电压范围：36V以下
继电器负载电流：最大10A
继电器负载电压：DC 1-100v或AC85-265v
重量：67g
尺寸：8.5 x 4.7 x 1.8cm
控制命令：
1.读取状态（读取继电器状态（开/关））
55 56 00 00 00 00 00 AB
2.继电器打开（发出此命令，继电器打开，COM连接到NO）
频道 1：55 56 00 00 00 01 01 AD
频道 2：55 56 00 00 00 02 01 AE
通道 3：55 56 00 00 00 03 03 AF
通道 4：55 56 00 00 00 04 01 B0
3.继电器关闭（发出此命令，继电器关闭，COM断开NO，COM连接NC）
频道 1：55 56 00 00 00 01 02 AE
通道 2：55 56 00 00 00 02 02 AF
通道 3：55 56 00 00 00 03 02 B0
通道 4：55 56 00 00 00 04 02 B1
4.继电器切换（继电器状态反转，如果COM连接到NO，此命令将断开COM到NO和Reverse COM连接到NC，反之亦然）
通道 1：55 56 00 00 00 01 03 AF
通道 2：55 56 00 00 00 02 03 B0
频道 3：55 56 00 00 00 03 03 B1
频道 4：55 56 00 00 00 04 03 B2
5.继电器瞬间（继电器COM接NO，200MS后断开）
通道 1：55 56 00 00 00 01 04 B0
通道 2：55 56 00 00 00 02 04 B1
频道 3：55 56 00 00 00 03 04 B2
频道 4：55 56 00 00 00 04 04 B3
6. 继电器联锁
频道 1：55 56 00 00 00 01 05 B1
通道 2：55 56 00 00 00 02 05 B2
频道 3：55 56 00 00 00 03 05 B3
频道 4：55 56 00 00 00 04 05 B4
一旦发出命令，就会有一个返回名，返回名的第7个字节表示realy的状态。
返回命令：
1.Return relay open（返回此命令，表示COM连接到NO）
频道 1：33 3C 00 00 00 01 01 71
通道 2：33 3C 00 00 00 02 01 72
频道 3：33 3C 00 00 00 03 01 73
通道 4：33 3C 00 00 00 04 01 74
2.返回继电器闭合（返回此命令，表示COM断开NO，COM连接NC）
通道 1：33 3C 00 00 00 01 02 72
通道 2：33 3C 00 00 00 02 02 73
频道 3：33 3C 00 00 00 03 02 74
通道 4：33 3C 00 00 00 04 02 75
应用：
遥控、遥测系统；
无线仪表；
智能家居、家居自动化、智慧家居；
访问控制 ;
识别系统；
数据采集u200bu200b;
IT家电；
智能家电；
婴儿监护系统；
Typial 应用：
1. DC 12V控制电路，接线图如下。 “负载”可能是 LED 灯、风扇、电机和其他 DC 12V 设备
展开
规格
属性
值
搜索
型号
RS232
USB 支持
USB
描述
>>>手册：点此打开<<<

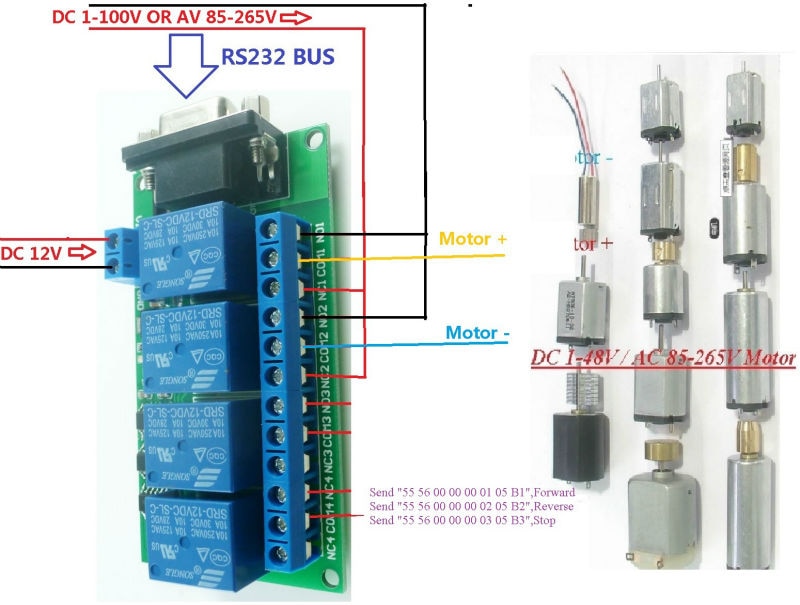

2. DC 1-48V或AC 85-265V控制电路，接线图如下（注：如果不是DC 12V负载，需要另外一个DC 12V电源）。 “负载”可能是 LED 灯、风扇、电机和其他直流交流设备

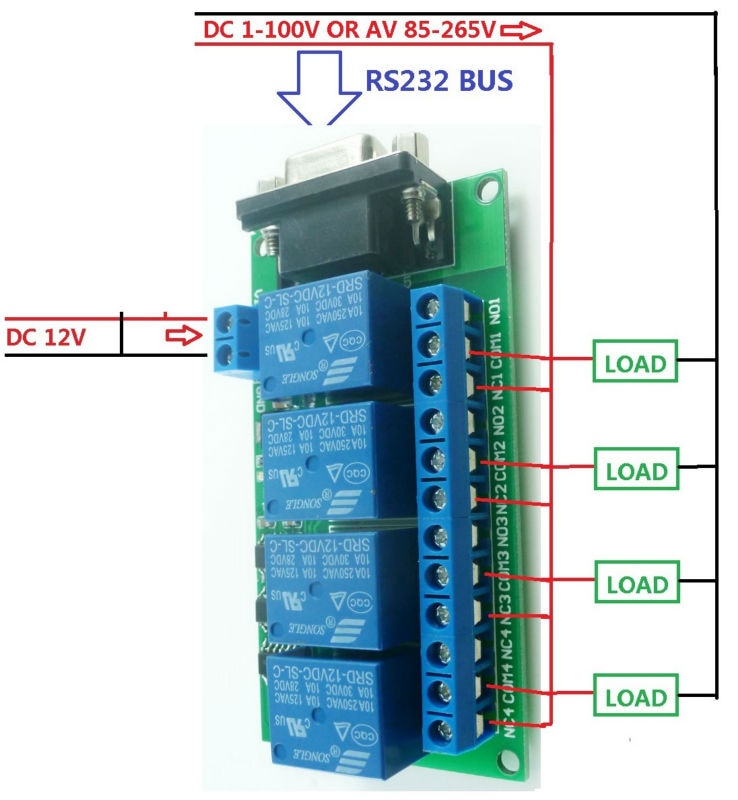

3. DC 1-100V或AC 85-265V控制电路，接线图如下（注：如果不是DC 12V负载，需要另外一个DC 12V电源）。 ''LOAD'' 可能是机床、CNC、3D 打印机、LED 灯、风扇、电机和其他直流交流设备

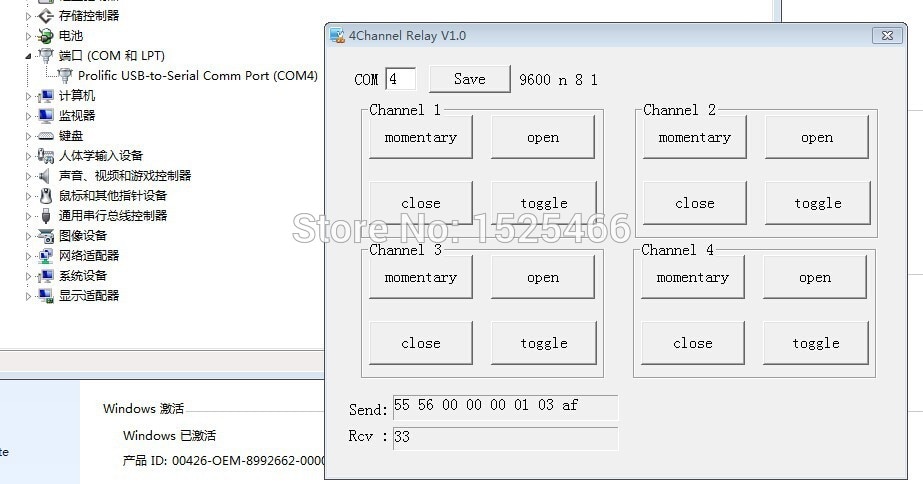

测试软件：（仅支持win xp（32/62）win 7（32/62）操作系统）
套餐包括：
1 个4通道RS232继电器板
