Elecbee ADF4351 PLL射频同步器开发板 35MHz-4.4GHz 三维串行控制 SMA 女性

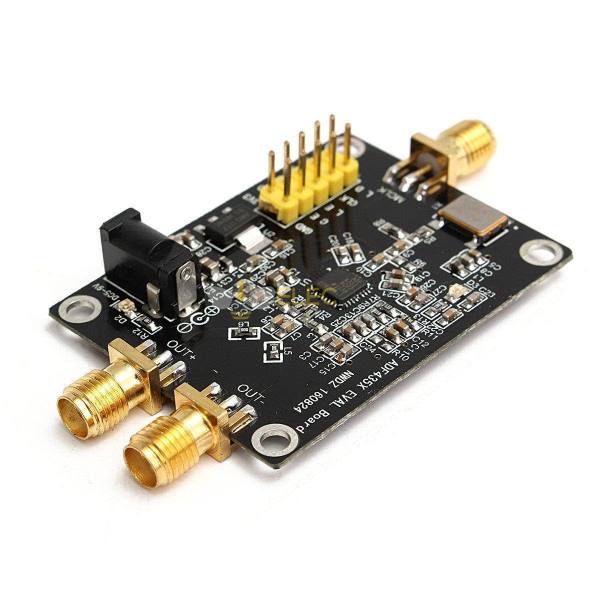

Elecbee ADF4351 PLL射频合成器开发板

Elecbee ADF4351 PLL 射频频率合成器开发板可提供从 35MHz 到 4.4GHz 的可编程射频输出。专为射频信号源开发、无线通信实验、局部振荡器电路和实验室测试而设计,该板材将集成的PLL和VCO与三线串行控制接口以及SMA女性射频输出相结合。

技术规格

• 合成集成电路: ADF4351
• 输出频率范围: 35MHz–4.4GHz
• 基本VCO范围: 2.2GHz–4.4GHz
• 射频输出分频器: 逐一、2、4、8、16、32 或 64
• 控制界面: 使用CLK、DATA和LE的三线串行接口
• 状态监控: 锁检测输出
• 参考Oscillator: 电路板规格为25MHz的主动振荡器
• 名义上的扶蛸耐受性: 板式规格 ±50ppm
• 板式输入电压: 根据电路板规格,4–9V 直流;建议使用 5V
• 电源连接器: DC002
• 射频输出连接器: SMA女性

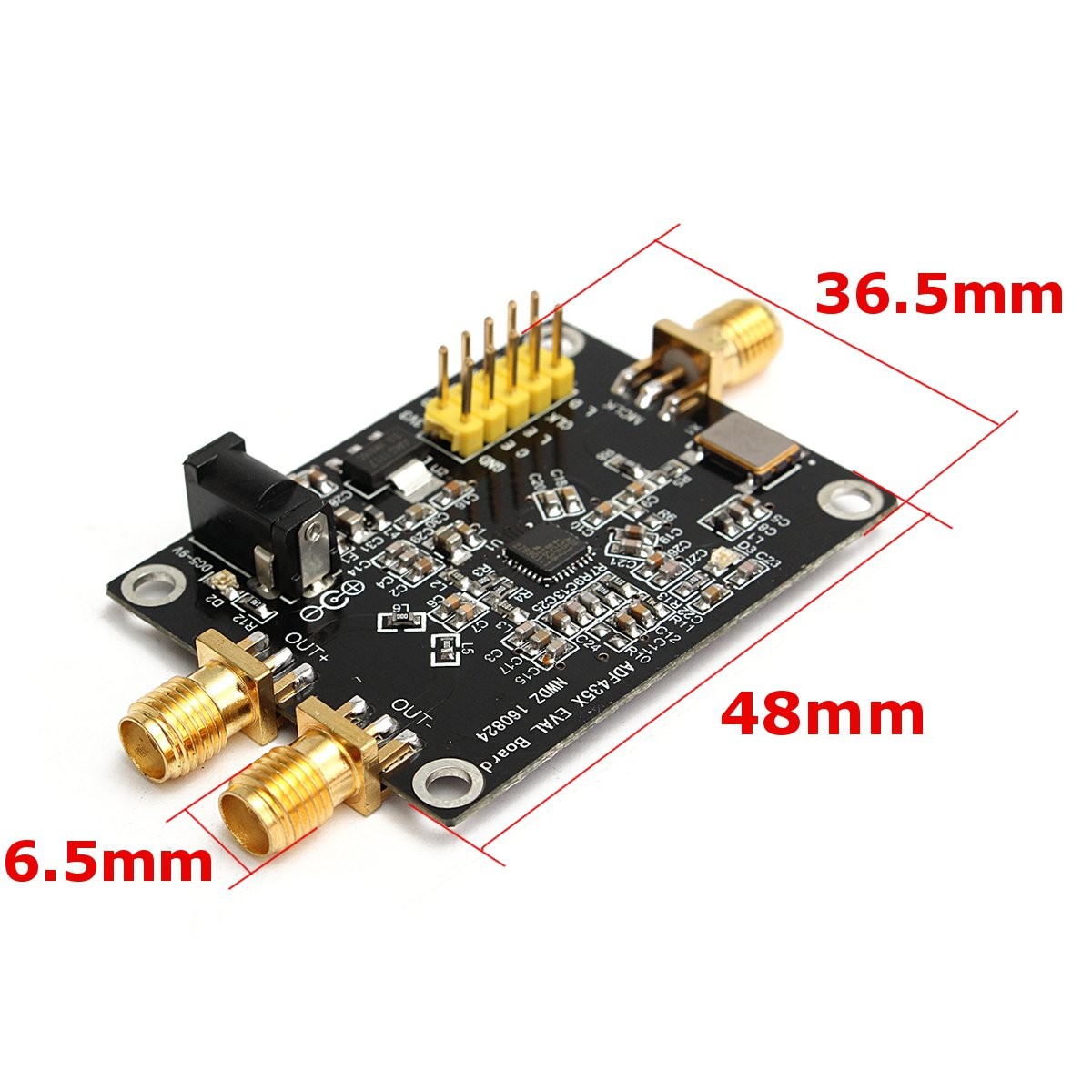

• 板尺寸: 约48.48 × 36.5毫米

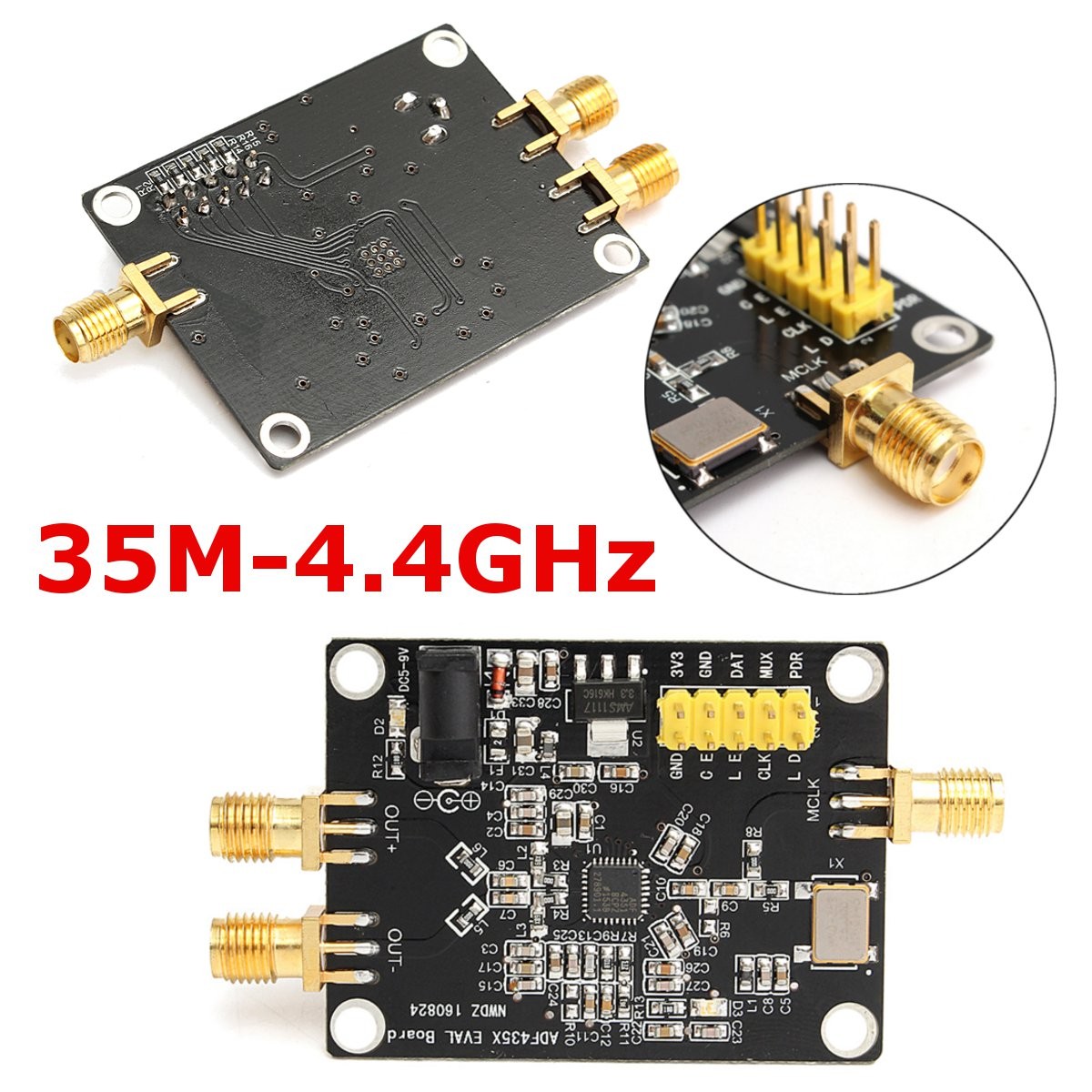

可编程频率控制

ADF4351 寄存器通过电路板的 CLK、DATA 和 LE 控制线进行编程。当连接到合适的外部编程硬件和软件时,该模块可配置为固定频率生成、可编程频率扫描和频率跳跃应用。锁检测输出使主机控制器能够监控PLL锁定状态。

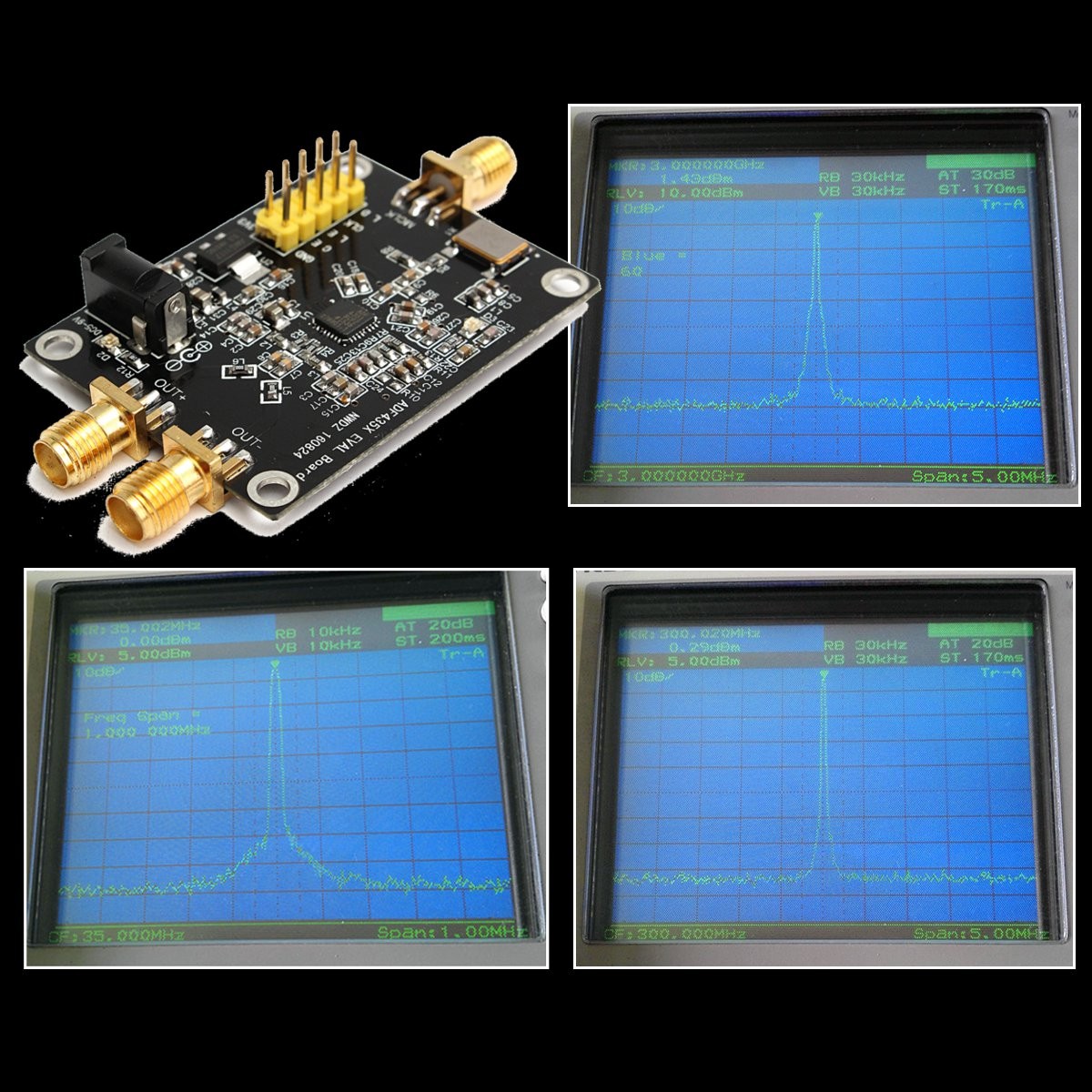

宽带射频输出

集成的ADF4351 VCO运行频率从2.2GHz到4.4GHz。较低的输出频率使用可编程的除以2、4、8、16、32或64设置生成,将额定输出范围扩展至35MHz。所产生的射频信号未指定为实验室级纯正弦波,且可能包含谐波。

频率分辨率

频率分辨率由参考频率、相频检测频率、分数模数和选定的射频输出分频器决定。使用合适的寄存器设置,可以采取精细频率步骤,但在全35MHz–4.4GHz范围内无法保证固定的1kHz或0.1kHz分辨率。

应用程序

该ADF4351频率合成器模块适用于可编程射频信号源、本地振荡器开发、无线通信原型、射频电路评估、时钟生成实验、外部控制频率扫描系统以及教育电子项目。

集成说明

该开发板需要外部控制器和合适的软件;它不是具有车载用户控制功能的独立信号发生器。根据提供的板载信息,DC002 输入接受 4–9V 直流电,建议使用 5V。在使用电源之前,确认其机载稳压器、连接器极性和供电要求。实际射频性能取决于电路板布局、输出匹配、功率质量和寄存器配置。

套餐内容

1 × Elecbee ADF4351 PLL射频同步器开发板

注意: 在订购前确认型号、电源电压、极性、频率范围和连接器要求。
