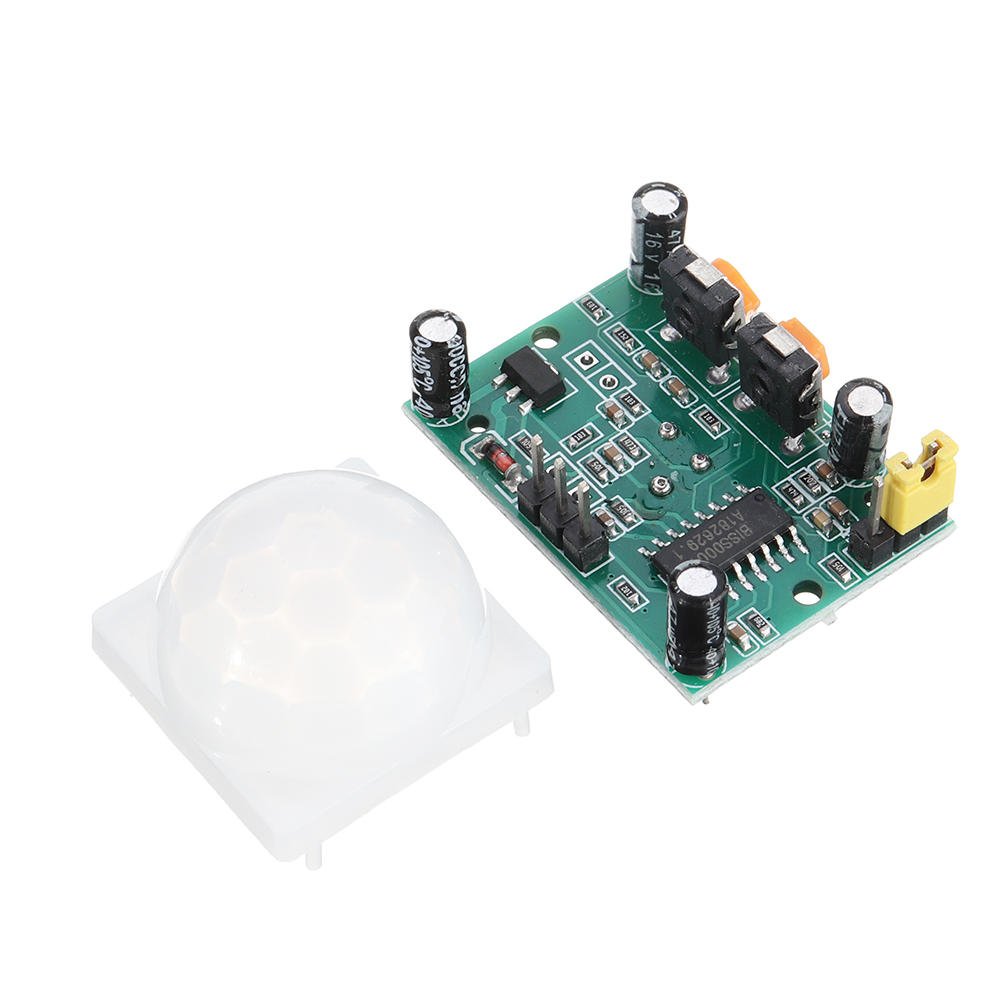

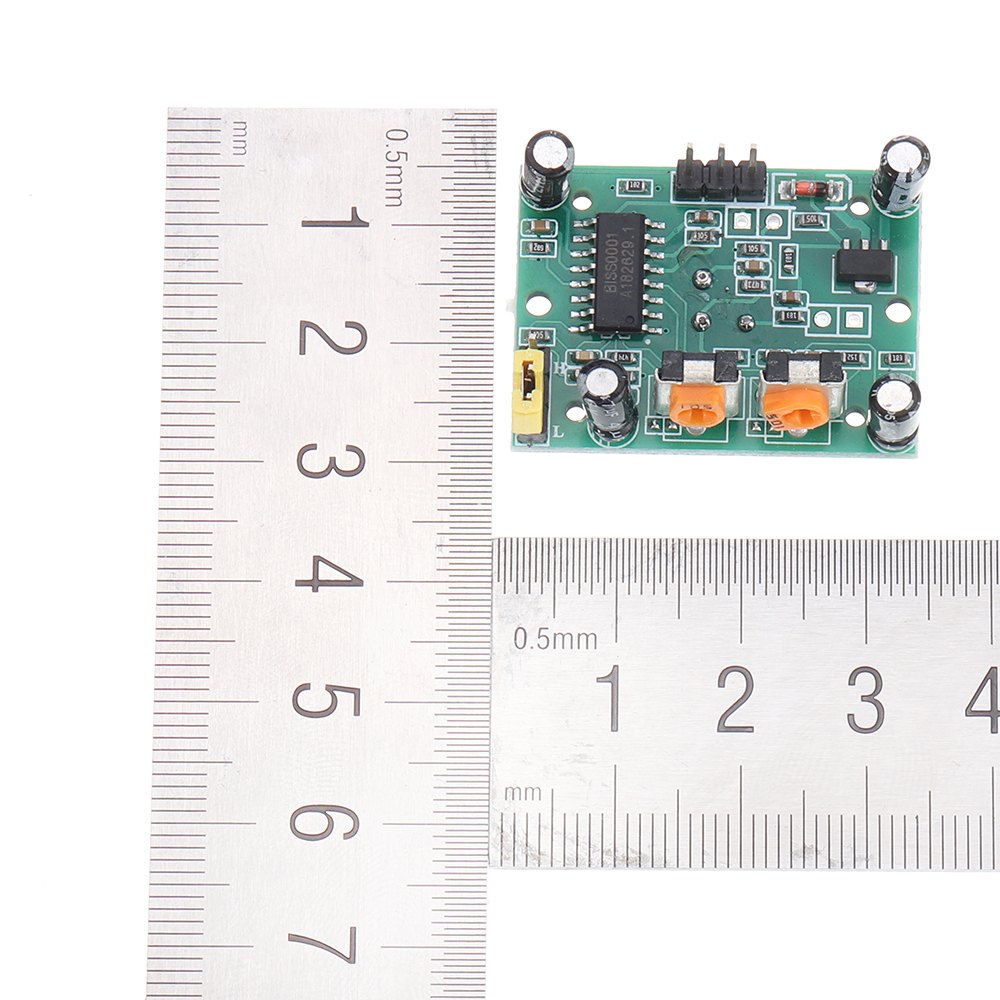

Elecbee 30 件装 HC-SR501 可调红外热释电 PIR 模块运动传感器人体感应探测器

Name: Elecbee 30 件装 HC-SR501 可调红外热释电 PIR 模块运动传感器人体感应探测器
Brand: Elecbee
SKU: EB0046827
Price: 28.89 USD
Availability: InStock

SKU: EB0046827

主要特点

1、自动感应：当有人进入感应范围，进入高电平，人离开感应范围自动延时关闭高电平。输出低。

2.光敏控制（可选）：模块预留位置，可设置光敏控制，白天强光或不感应。光敏控制是可选的，出厂时没有安装光敏电阻。如有需要，请购买单独的光敏电阻安装。

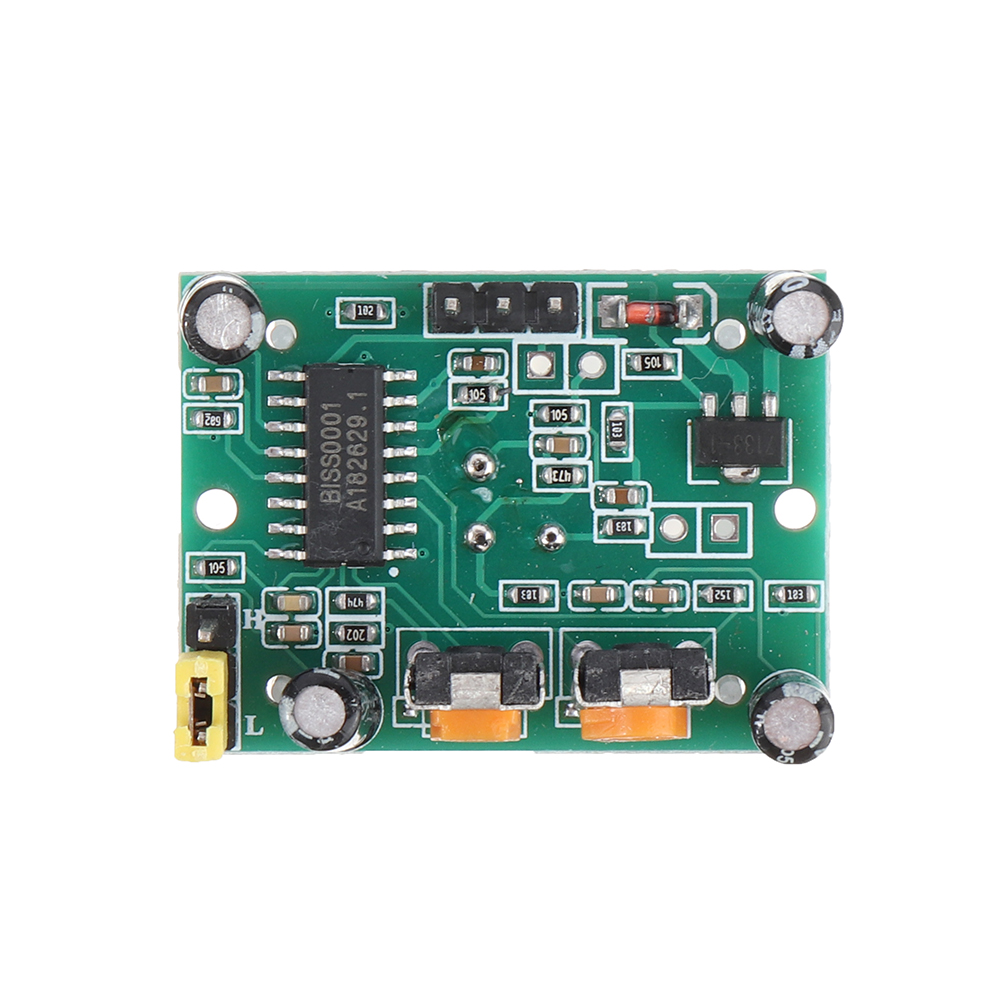

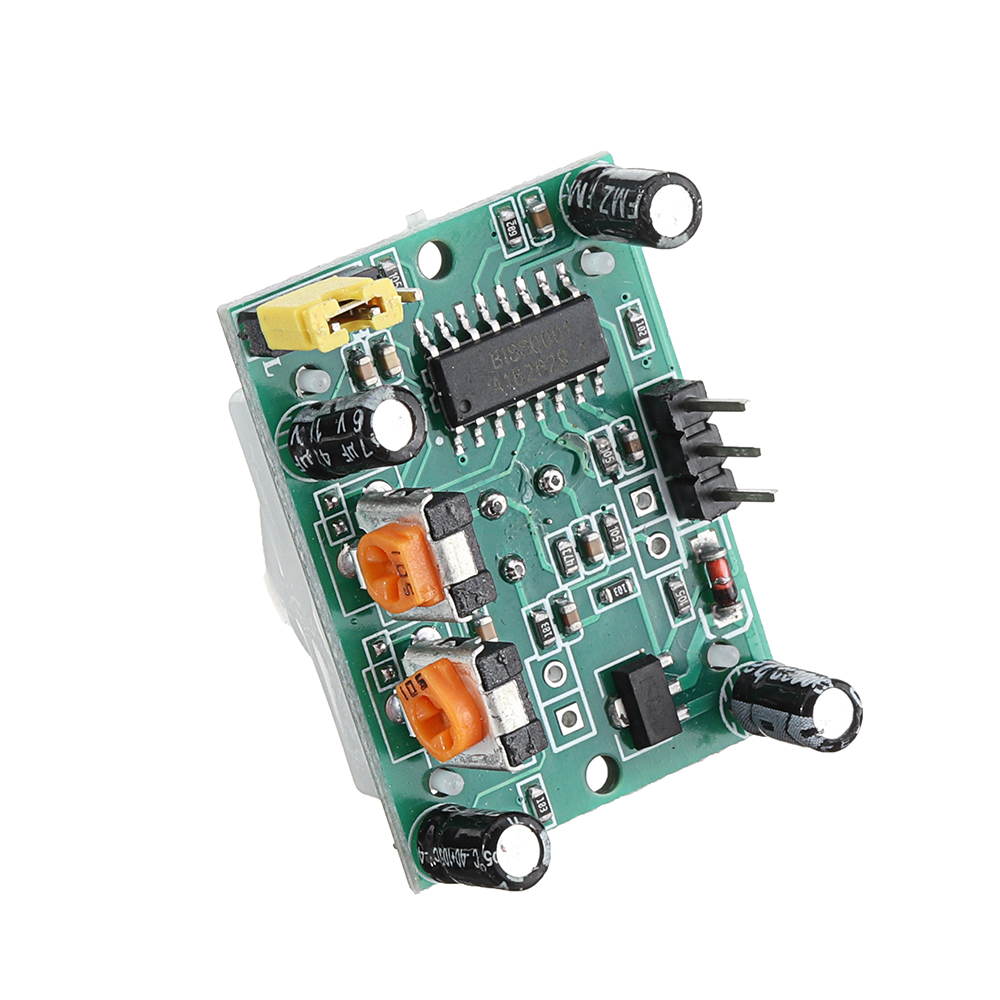

3、两种触发方式：L不可重复，H可重复。可以跳线选择，默认为H.

A.不可重复触发方式：感应输出高电平，延时时间结束，输出会自动由高变低。

B. 重复触发方式：即感应到输出高电平后，在延迟时间段内，如果人体在其感应限制的活动，其输出将保持高电平，直到人离开后的延迟高电平变为低电平（感应模块在人体每次活动后自动延迟一个延迟时间，并以最后一次活动的时间为延迟时间的起点）。

4. 感应闭锁时间（默认设置：3-4秒）：每次感应输出后（高电平变低），感应模块可以跟随一个闭锁时间，在此期间感应到设备不接收任何感应信号 . 该功能可用于实现感应输出时间与闭锁时间的间隔。可应用于区间检测产品。同时，该功能可以有效抑制负载切换过程中的各种干扰。

5.宽工作电压：默认工作电压DC5V至20V。

6、微功率：静态电流65微安，特别适用于干电池供电的电器产品。

7、输出高电平信号：可轻松与各类电路实现对接。

使用说明：

1. 感应模块通电约在初始化时间一分钟后，此时模块每分钟输出0-3次，一分钟进入待机状态。

2、应避免光线等干扰直接靠近镜头模组表面，以免引入干扰信号而产生故障；尽量避免使用环境

风自由流动，风会对传感器造成干扰。

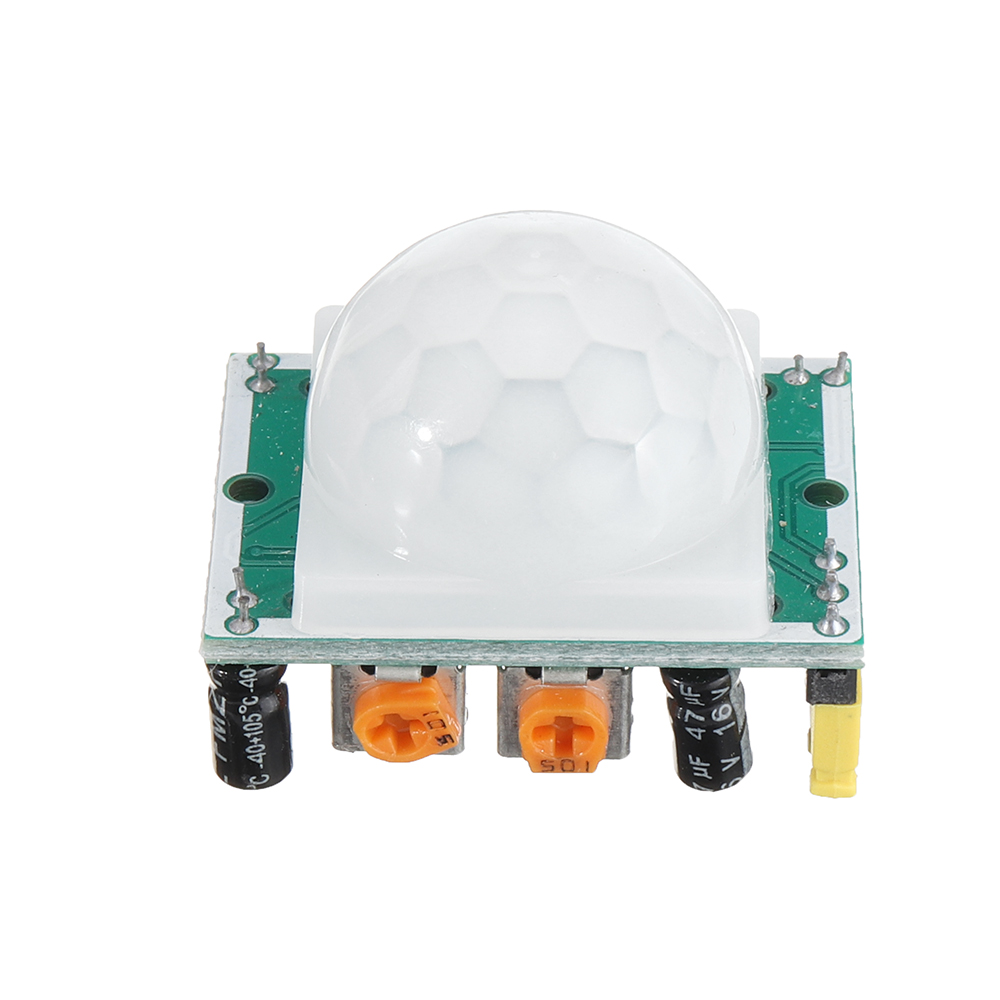

3.传感器模块采用双元探头，探头窗口为矩形，双元（A元B元）两端较长方向，当机身从左到右

或者从右到左通过红外光谱到双时，距离差，差越大感应越灵敏，当人体从前方到探头时

头部或上下或上下方向，双元检测不到红外光谱距离变化，无差异，因此传感器不灵敏或不工作；所以安装传感器时应使探头的方向与人体活动的方向尽可能平行，以确保人体已经通过

探头双元件感应。为了增加感应角度限制，这个模块使用了圆形镜头，也让探头四边灵敏，但左右两边还是

但是，与上下两个方向的感应相比限制、灵敏度、安装还是要尽量按以上要求。

使用应注意以下几点：

1.直流电压一定要符合我们的要求，过高过低都会影响模块的性能，而且要求电源一定要经过良好的稳压滤波，比如电脑USB电源，手机充电器电源，老 9V叠层电池无法满足模块工作要求，建议客户使用电源变压器和稳压器通过三端稳压再通过220UF和0.1UF电容滤波供电。

2.虽然人体不在模块前面，但人体离模块太近也可能是传感器输出造成的，还有调试人体不接触电路部分会也影响模块工作，比较科学的做法是输出一个LED或万用表，模块盖上一张报纸，当有人离开房间时，等待2分钟，看看模块是否还有输出。

3.模块不带负载正常工作，接上负载后乱工作，一个原因是因为电源容量很小，负载功耗，负载电压波动引起模块误动作，另一个原因是负载工作时电源会有干扰，如继电器或电磁铁等感性负载会产生反电动势，315M发射板会有电磁辐射等工作会影响模块。解决方法如下： A、电感滤波的电源部分。 B、使用负载和模块使用不同电压的方法，例如：负载使用24V工作电压，模块使用12V工作电压，其间使用三端稳压隔离。 C：使用更大容量的电源。

4、人体感应模块只能在室内工作，工作环境应避免阳光、强烈的直射光照射，如果工作环境有较强的射频干扰，可以采取屏蔽措施。如遇强空气干扰，应关闭门窗或防止对流。感应区避免面对发热器具和物体以及易缠绕的杂物和衣物。

5. 人体感应模块建议安装在密封箱内，否则可能有输出信号。

6、如果人体感应模组检测角度小于90度，可以用不透明胶纸将镜头切掉或切掉镜头来实现。

7、人体感应模块采用双元探头，人体的手脚和头部运动方向与传感器的灵敏度息息相关，红外模块的特性决定了传感器不能精确控制距离。

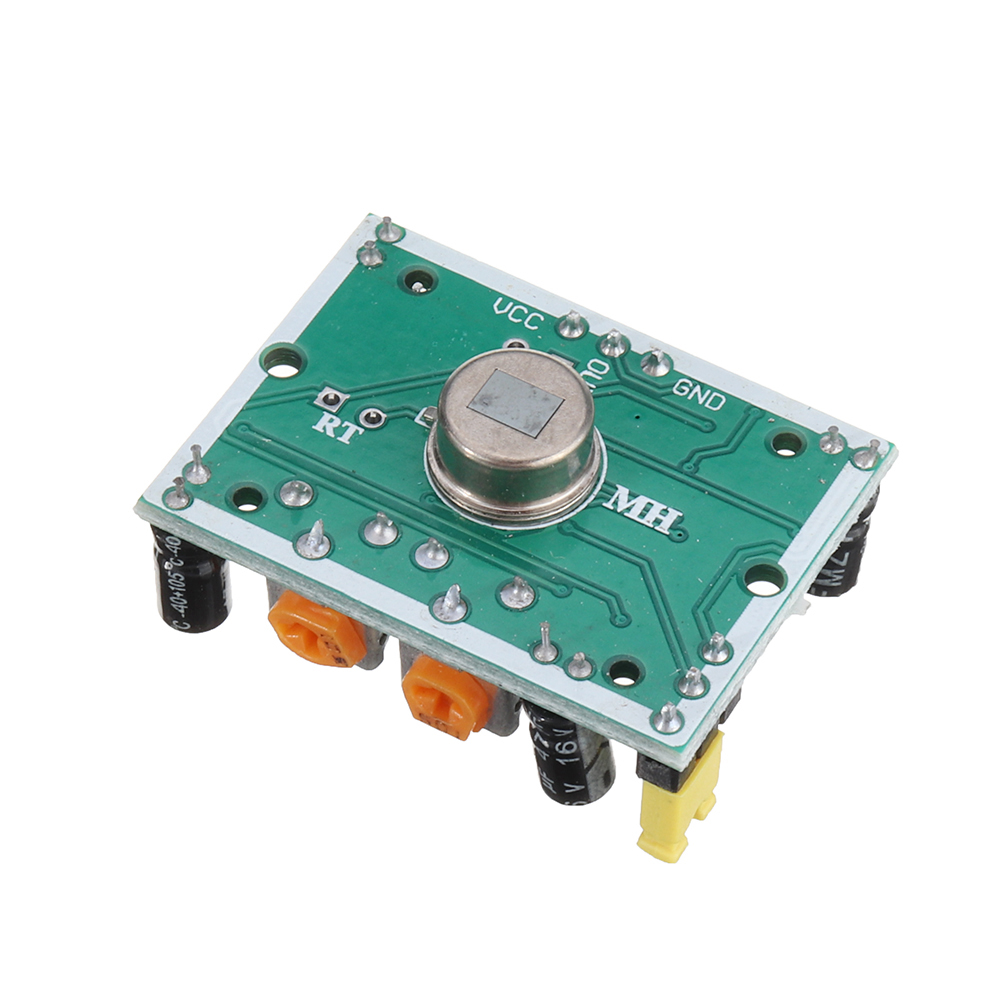

8. 探头模块（PIR）可以安装在电路板的另一面。探头也可以用两芯屏蔽电缆延长，长度也应小于 20 厘米。
