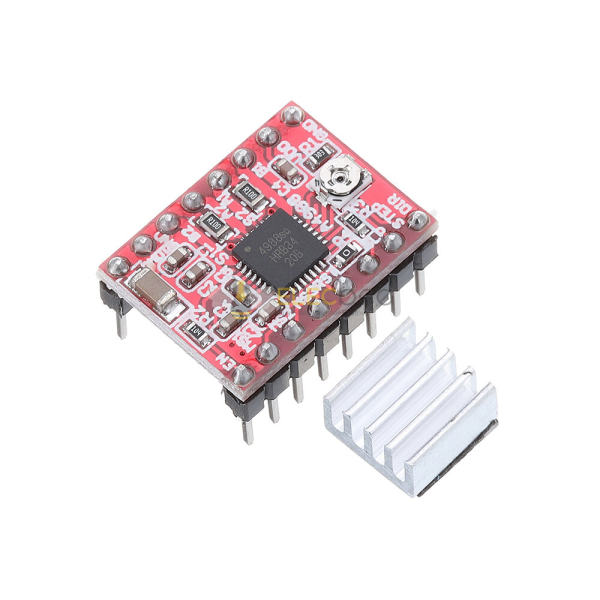

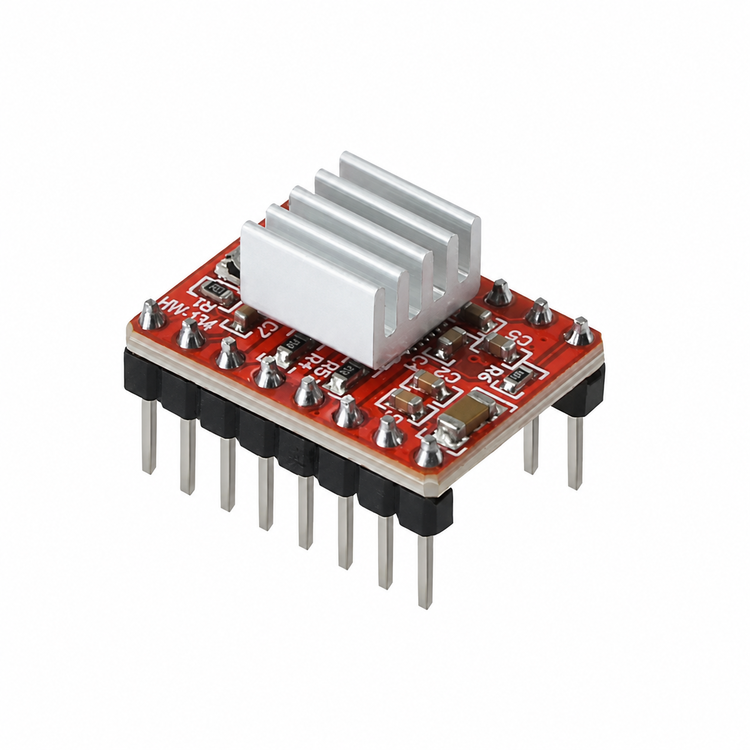

Elecbee A4988 红色步进电机驱动模块,8–35 V 电机电源,3–5.5 V 逻辑,最高可达 2 A,1/16 微步,散热器

A4988 · 最多2 A · 1/16 微盘

双极步进电机紧凑型步进式驱动器

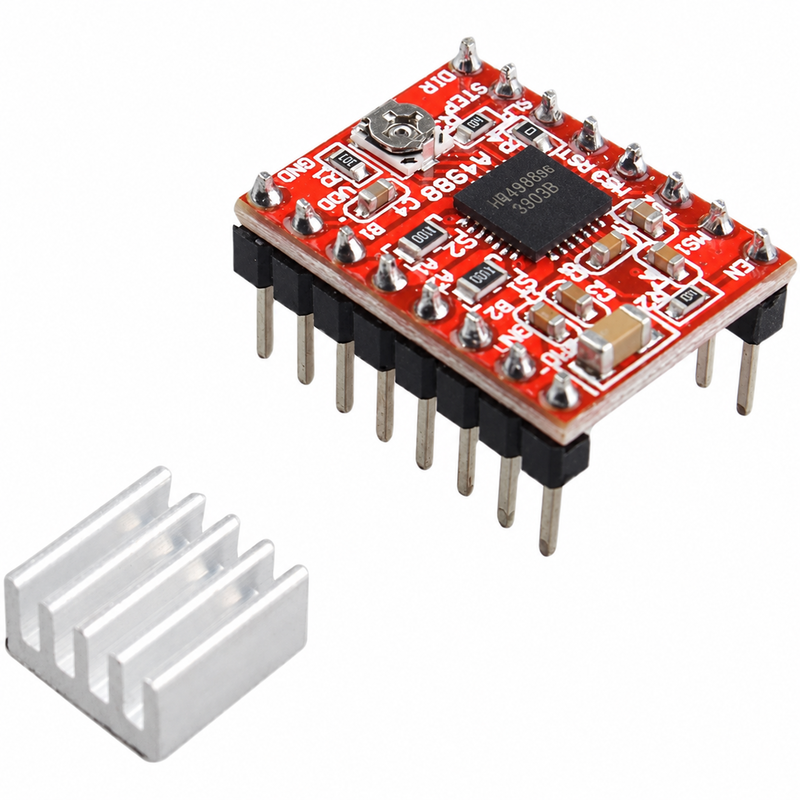

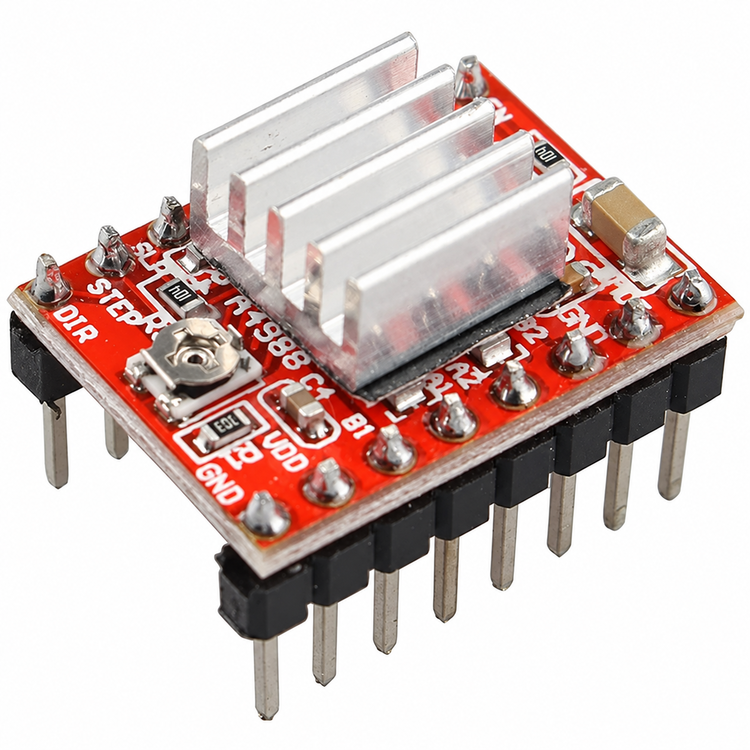

埃莱克比 红色 A4988 模块结合了 STEP/DIR 控制、五个可选择的步进分辨率、可调节的电流限制以及可拆卸的散热器,适用于兼容的 3D 打印机、CNC 和嵌入式运动控制系统。

动作控制

简单的步骤和立体声界面

STEP 的上升边缘通过选定的增量推进电机,而 DIR 则设置旋转方向。MS1、MS2 和 MS3 选择全、半、四分之一、第八或第十六步操作。ENALE 控制输出,而 RESET 和 SLEEP 则管理翻译器重置和低功耗操作。

技术数据

关键规格

打印和穿孔

独立的电源、逻辑和电机连接

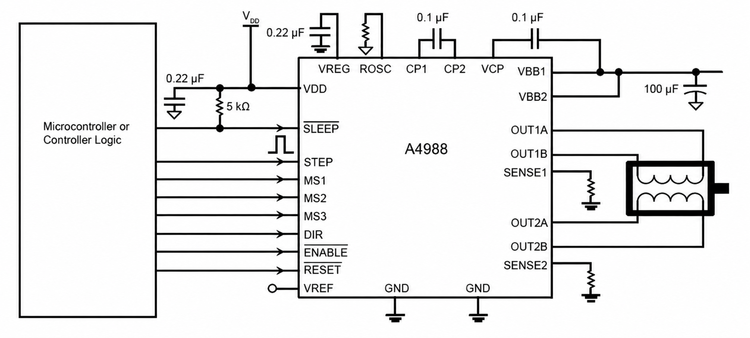

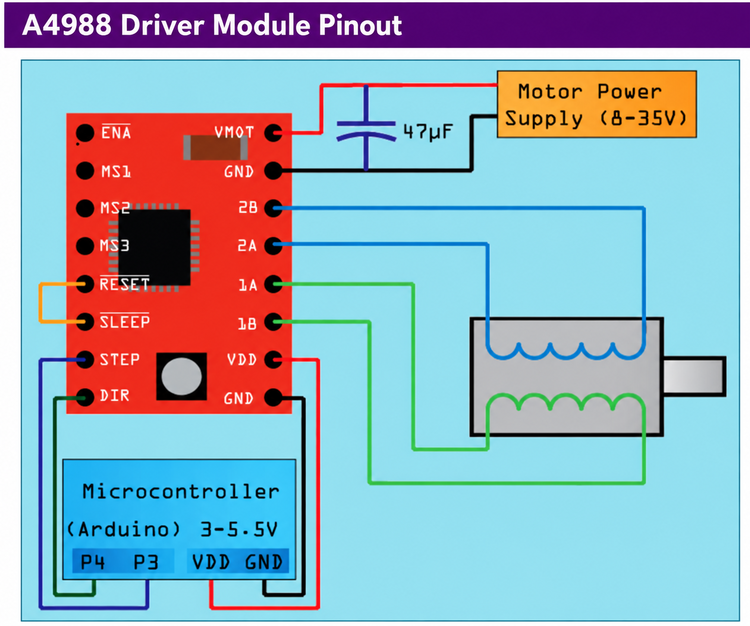

将电机电源连接到VMOT和相邻的GND,并将控制器逻辑电源连接到VDD和逻辑GND。两个双极运动绕组连接1A/1B和2A/2B。STEP、DIR 和 MS1-MS3 连接到运动控制器。

必须正确驱动RESET和SLEEP才能正常运行。将电解散装电容器在靠近VMOT和GND的近处放置一个至少47 μF的电压,该电压等级适用于电机电源。

驾驶功能

当前法规与综合保护

A4988采用固定式PWM电流调节功能,采用自动慢速或混合的电流衰减选择和同步整流。集成功能包括承压锁闭、热关机、交叉电流保护、短距离保护和短载保护。

应用

兼容的运动控制平台

适用于兼容的Reprap 3D打印机、RAMPS和Ultimaker式控制器板、数控机床、雕刻设备及其他使用双极步进电机的系统。安装前确认插槽插头、电源范围、电机相位线和所需电流。
