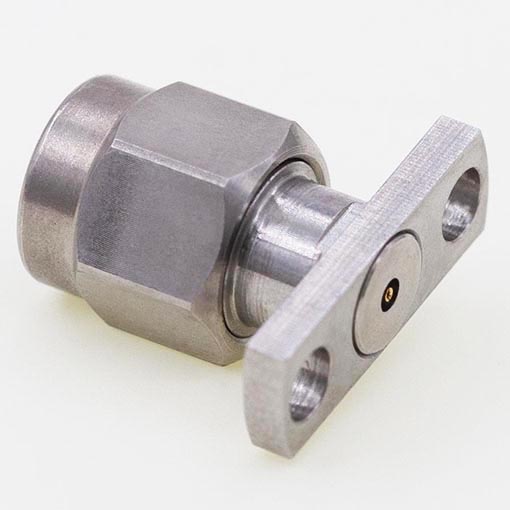

Elecbee 2.92 毫米公射频连接器 12.7 x 4.8 毫米 / 0.50 x 0.19 英寸法兰，用于 0.30 毫米 / .012 英寸引脚
SKU: EB-DRF-0109
收藏
有现货
数量
1
单价
¥ 121.21
总价
¥ 121.21
¥ 121.21
描述
零件编号：EB-DRF-0109
描述：2.92 毫米公头可更换连接器，12.7 x 4.8 毫米/0.500 x 0.190 英寸法兰插头插座，用于 Φ0.30 毫米/0.012 英寸引脚。
这款 EB-DRF-0109，2.92 毫米 2 孔公头可更换连接器，尺寸为 12.7 x 4.8 毫米/0.500 x 0.190 英寸法兰插头，用于 Φ0.30 毫米/0.012 英寸引脚的插座，频率范围从 DC 到 40GHz，50Ω 阻抗，VSWR 1.15 :1 (max) for 直流~40GHz, 750V 耐压, ≥3000mΩ绝缘电阻、500 次循环耐久性和 -55°C~+165°C 工作温度。
优点
- 小尺寸
- 高可靠
- 良好的机械性能
- 从 DC 到 40GHz 的宽频率范围
应用
- 通用测试
- 现场更换连接器
- 机架和面板安装应用
- Φ0.30mm / .012″ 插针插座
主要特征
| 极性 | 标准 |
| 界面 | 2.92mm |
| 连接器类型 | 插头 |
| 连接器性别 | 男性 |
| 阻抗 | 50Ω |
| 身材 | 直的 |
| 车身安装 | 2孔法兰 |
| 附着方法 | 现场更换 |
性能特点
| 频率范围 | DC~40GHz |
| 驻波比： | DC~40GHz：1.15:1（最大） |
| 接触电阻 | 中心导体≤3.0mΩ |
| 外导体≤2.0mΩ | |
| 绝缘电阻 | ≥3000mΩ |
| 耐电压 | 750V |
| 耐用性 | 500 次循环 |
| 工作温度 | -55℃~+165℃ |
材料规格
| 住房 | 303 型不锈钢 |
| 抛光和钝化 | |
| 中心联系人 | 铍铜镀层 |
| 金 (MIL-G-45204) | |
| 绝缘子 | PEI 或 PEI & PTFE |
