Elecbee 2.4GHz 10.5dB PCB Yagi 定向天线 SMA 女性 2.35–2.55GHz 10W,适用于 WiFi 和 RC 视频传输

2.4GHz PCB Yagi 定向天线

Elecbee 2.4GHz PCB Yagi 定向天线的运行频率为 2.35GHz 至 2.55GHz,可提供 10.5 分位的典型增益。其方向性元素布局将射频传输和接收对准了兼容WiFi、RC图像传输和FPV视频系统的选定目标区域。

技术规格

• 天线类型:PCB Yagi 定向天线
• 工作频率:2.35–2.55GHz
• 典型收益:10.5dB
• VSWR:小于2
• 功率容量:10W
• 辐射模式:方向
• 偏振:线性
• 连接器类型:SMA-K 女性
• PCB 尺寸:50×100mm,不含连接器
• 包装数量:1 个天线

WiFi和RC视频应用

天线设计用于兼容的2.4GHz WiFi设备、RC图像传输系统、FPV视频链路以及在规定的2.35-2.55GHz频率范围内运行的定向无线通信项目。

方向信号对齐

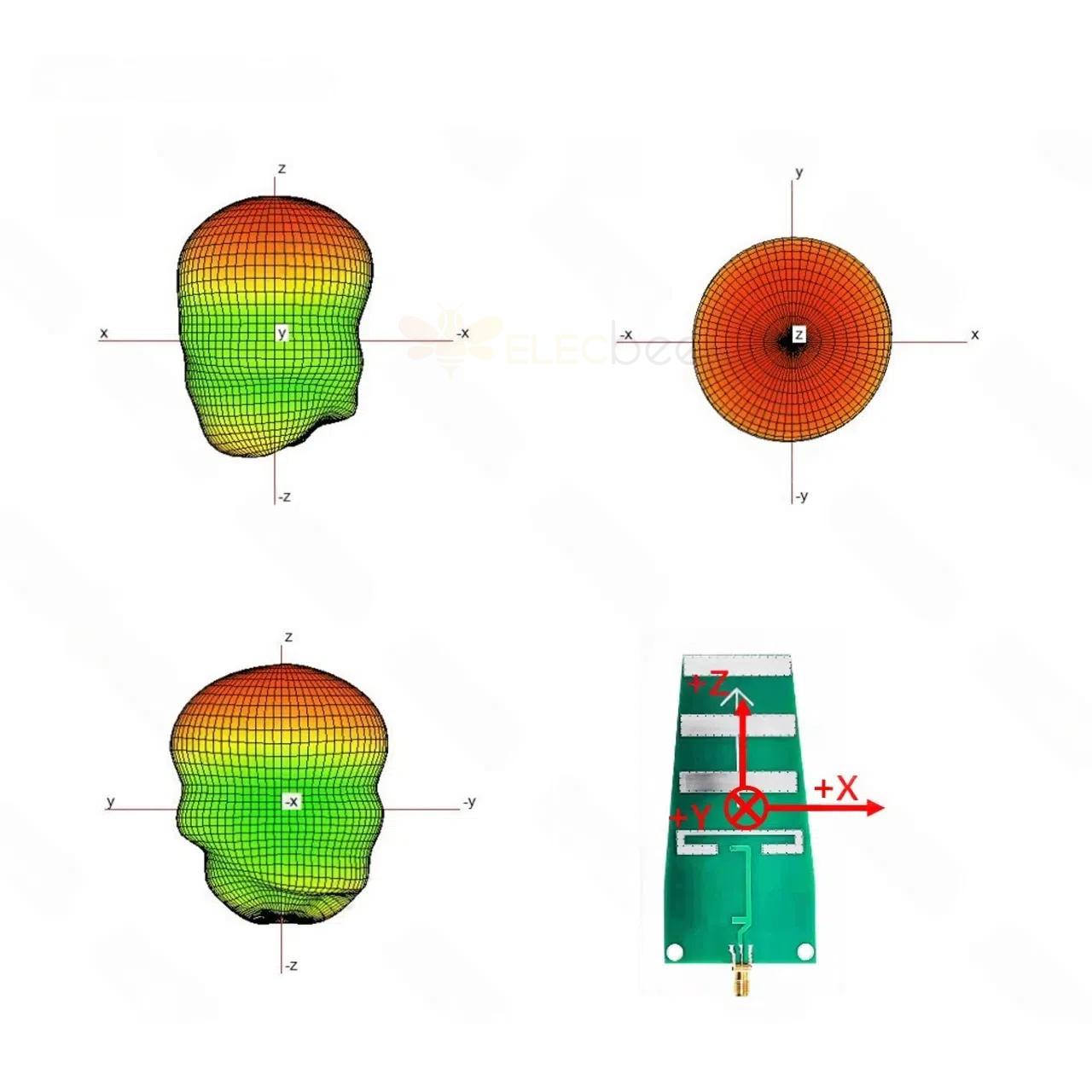

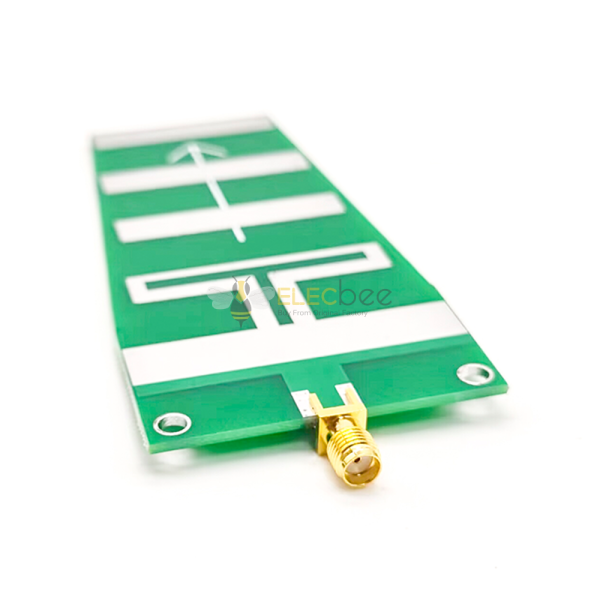

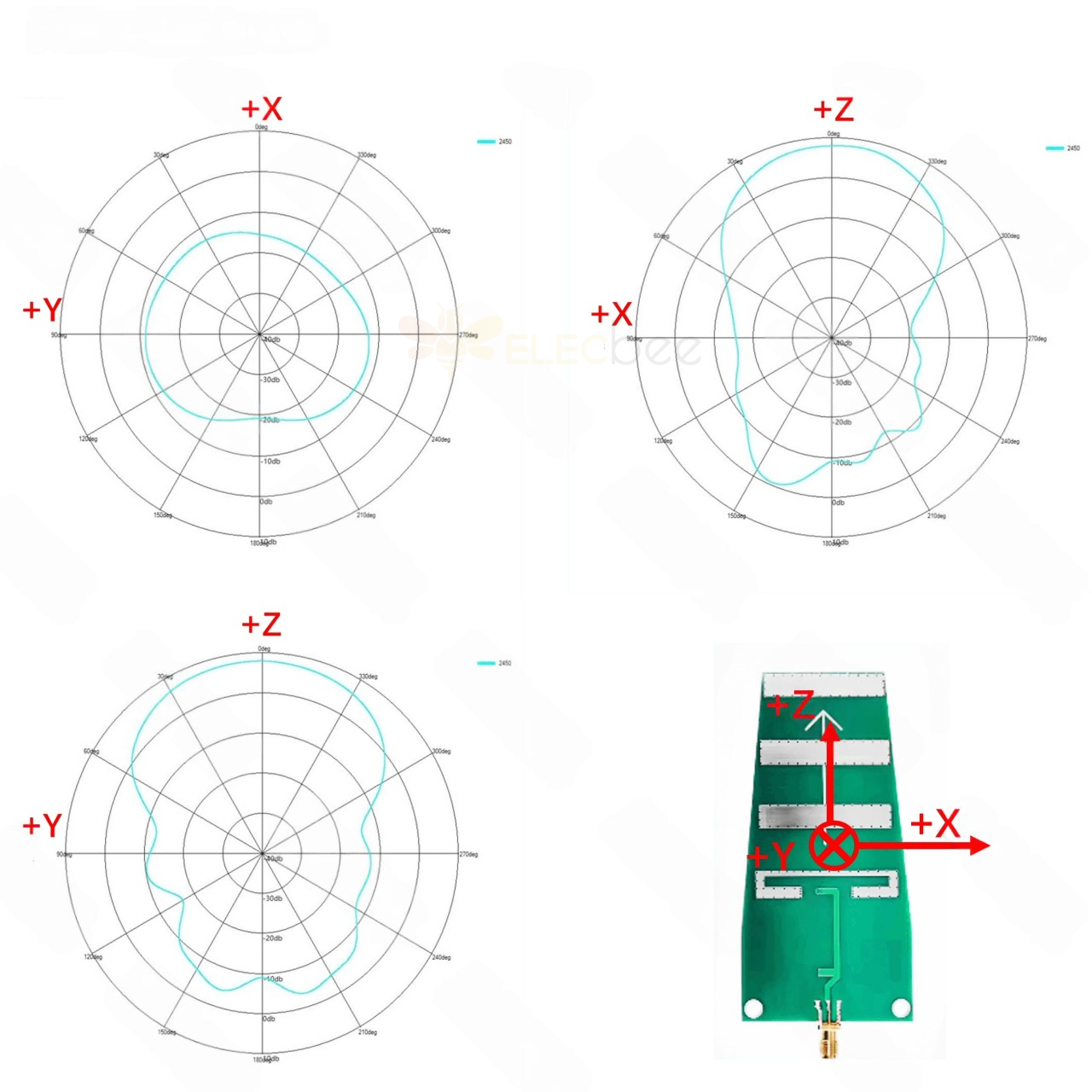

PCB元件阵列产生方向辐射模式,而非全向覆盖。打印的箭头指示主天线方向,帮助安装人员将天线对准远程发射器或接收器。

机械集成

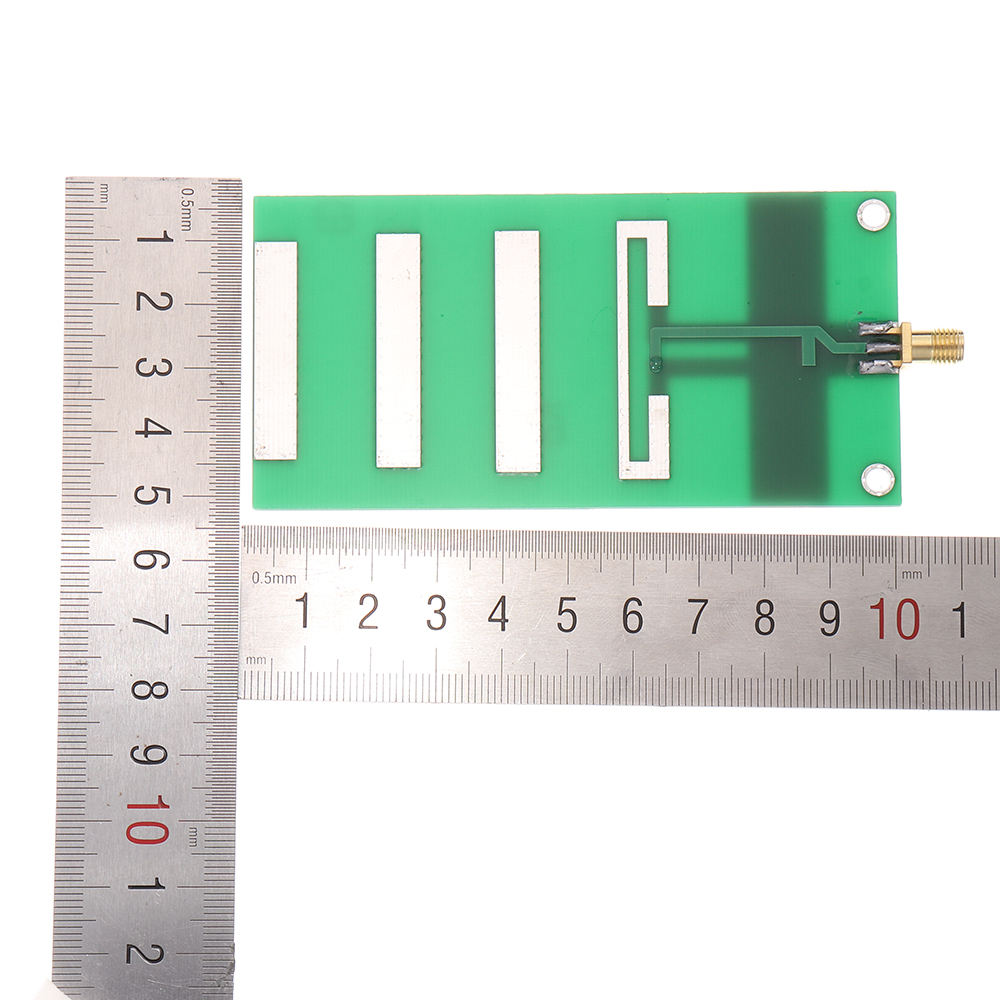

暴露的PCB天线尺寸为50×100毫米,不含连接器,并包含两个安装孔,可安装在兼容的设备或项目外壳中。应在辐射元件周围保持适当的间隙。

SMA接口兼容性

SMA-K 女性连接器在连接的射频电缆或无线设备上需要兼容的 SMA 男性连接器。系统必须在规定的频率范围和10W功率范围内运行。

套餐内容

该封装包含一个2.4GHz的PCB定向天线。射频电缆、安装硬件和适配器未按规定指定。
