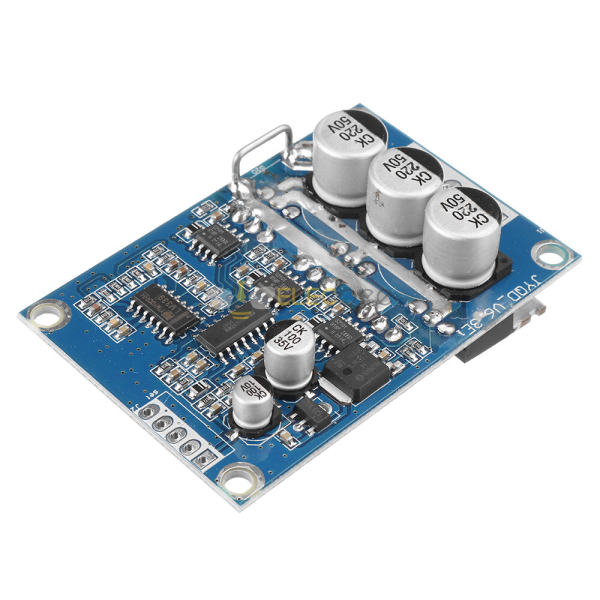

Elecbee DC 12V-36V 500W PWM 无刷电机控制器带霍尔电机电压调速平衡汽车驱动器控制
SKU: 1758372
收藏
主要特点
展开
规格
属性
值
搜索
无线功能
Bluetooth
型号
DESCRIPTIONIMAGE0
描述
描述：
工作电压：DC 12V-36V
工作电流：<=15A
驱动功率：<=500W
速度电压：0.1V-5V
工作温度：-40-85C
湿度：90%RH
失速保护：是
启用控制：是
过流保护：有
转向控制：是
调速信号：有
尺寸：63*42*17mm（长*宽*高）； 探头尺寸3mm，长度：固定孔中心距57mm； 宽度：固定孔中心距36.5mm
电源端子输出：
VCC(正电源)
GND(负一)
MC(电机相W)
MB（电机相 V）
MA(电机U相)
为控制端设置：
GND 控制端接地
VR 调速器端 0-5V（对应电机转速的10%-100%）
ZF正反转控制（接5V或地可充电电机旋转方向）
M 转速计脉冲输出（取决于电机极数对应每转脉冲数的输出数）
EL使能控制端（接5V接地运行再接5V，接地电机停止）
5V 5V控制端
HALL 用于大厅终端：
5V，霍尔电源正极
哈，霍尔信号
Hb，霍尔信号
Hc，霍尔信号
GND，霍尔负极
接线：
SET 控制端：
1、电机调速接线方式：可用电位器系统调速，也可接单片机控制，电位器控制接线时，电位器中间脚接VR调速口，电位器两端接5V和GND端电压 更高速度更快
2、电机转向控制接线方式：可以开关控制也可以接单片机控制，一个方向接GND，一个方向接5V
3、脉冲速度信号：高低输出。 IC无法理解客户要求的信息
霍尔信号输入：
接线图如图，一对应HA、HB、HC和电机上，5V电源接电机hal信号正极，GND电源负极信号接电机霍尔
注：由于不同电机厂家做出的霍尔线序不一定按照板上的线来匹配阵列，需要调整，请注意！ 如果线阵错了，不能正常开机，电流，或者启动不开等现象，强行使用驱动板会烧毁！！！
电机驱动板12-36V直流电源输入，VCC正极供电，GND供电负极
电气接线方式：三线无刷直流电机，对应MA/U,MB/V,MC/W
提示：如果使用60W以下，不加散热片，一定要加60W以上散热片散热片驱动效率不降低，温度太高会发光成永久性损坏！ 散热片的大小可能会在恶劣的环境下工作（建议散热面积大于200平方厘米）！安装散热片时，一定要注意模块背面的6根MOS管绝缘，不绝缘，会 被粘住的驱动板永久损坏！ 建议加绝缘片，绝缘片两面加导热硅脂！
包裹包括：
1 个控制器
