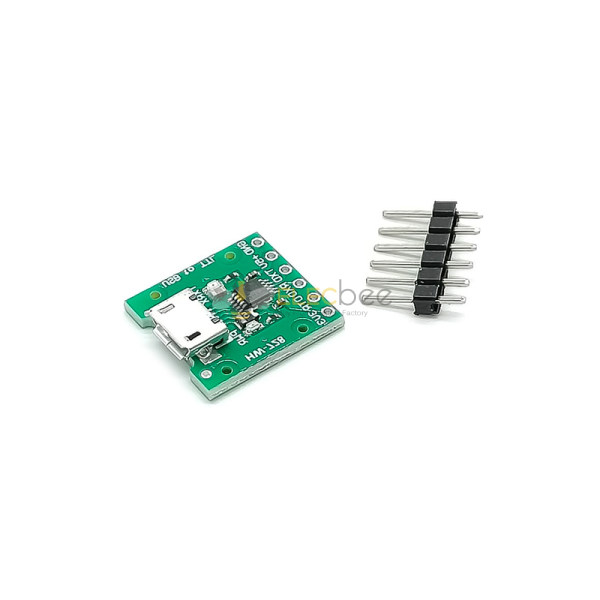

Elecbee 10pcs HW-728 CH340E MSOP10 USB转TTL转换模块PRO MINI下载器

SKU: EB0050861

主要特点

1、不仅有电源灯PWR，还有TXD和RXD指示灯，让您可以直观的了解产品是否在没有仪表的情况下工作；

2.支持WINDOWS 98/ME/2000/XP/Server 2003/VISTA/Server 2008/Win7/Win8 32位/64位/win10 64位

3.小体积性能

4.3v3/5V可选

5.Micro-USB接口数据线

6.带3.3V稳压芯片，运行超稳定，兼容5v、3.3V单片机程序下载调试！

7.模块尺寸15.7mm*15.7mm，PCB尺寸16.02mm*17.4625mm

STC单片机下载模式：

1）接线如下：（只需连接3根线）

USB下载器TXD端->连接单片机P3.0(RX)

USB下载器的RXD端->连接单片机P3.1（TX）

USB下载器GND端->连接单片机GND

2) 开发板或小系统使用单独的电源。接好线后会发现，即使关掉开发板的开关，开发板的电源指示灯也会亮（弱）。这是正常现象，还是根据串口下载STC。系列单片机方法下载（电源需要冷启动一次）。

STM32单片机下载模式：

1）接线如下：（只需要连接3根线）

USB下载器TXD端->连接单片机PA10（RX1）

USB下载器RXD端->连接单片机PA9（TX1）

USB下载器GND端->连接单片机GND

2) 开发板或小型系统由单独的电源供电。或者使用USB下载器提供5V电源。在下载中，您需要将 boot0 连接到 VCC。下载完成后，将其连接回GND并按下复位按钮完成操作。

支持win7 32位、64位操作系统，支持win xp操作系统

套餐包括：

10 x HW-728 CH340E MSOP10 USB 转 TTL 转换器模块

展开

规格

属性

值

搜索

型号

CH340E

USB 支持

USB

描述

>>>手册：点此打开<<<

USB转TTL下载器可作为串口通讯、单片机下载器、STM32下载器、路由下载等。下载器带有USB接口，可以方便的扩展下载线，同时预留一个排针接口，方便短距离下载和连接。
