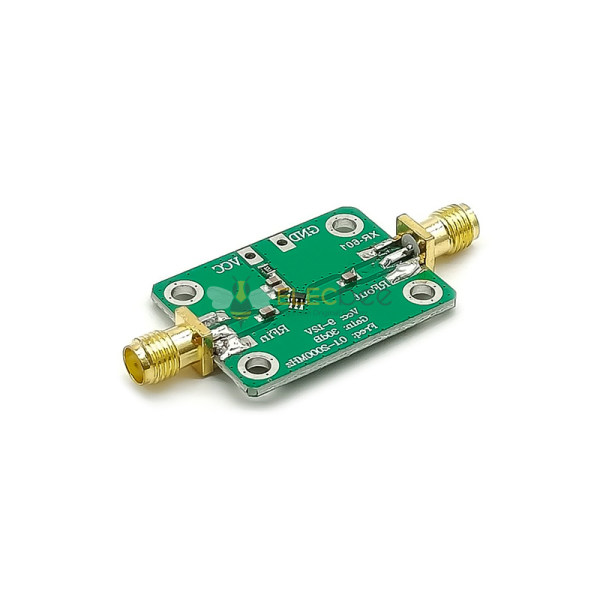

Elecbee 0.1-2000MHz 射频宽带放大器增益 30dB 低噪声放大器 LNA 板模块

-本产品频率范围宽、增益高、噪声系数低
-本产品可应用于各种射频接收前端，增加通信距离
-用于短波、调频收音机、遥控接收器，如有线电视信号放大器需要低噪声射频信号放大

规格：

尺寸：25*52mm
端部直径：5mm
工作频率：0.1-2000MHz
放大器增益：
F=0.1MHz，增益=32dB
F=500Mhz，增益=31dB
F=1000MHz，增益=29dB
F=1500Mhz，增益=25dB
F=2000MHz，增益=20dB
最大功率输出：+10dBm (10mW) @1dB 压缩点
电源电压：6-12 VDC
系统阻抗：50Ω

提示：

1.工作频率小于500MHZ时，增益平坦度好，经过仔细调整可以使之小于1dB。
频率越低，增益一致性越高。
2.放大器工作频率下限受输入输出电容的影响，默认值为0.1 uF，工作到0.1 MHz。
适当增加输入输出电容，可以延长截止频率，如10uF电容可以工作到5KHz。
3.当电源电压在5-8V变化时，可作为可变增益放大器使用，
增益随电源电压的增加而增加，适用于射频接收前端电路，
使用DA控制电源电压，来控制放大器的增益，自动增益控制
4.当电源电压在8-10V时，低频端增益可达30分贝，
此时放大器具有低噪声系数和良好的稳定性。
5.电压为12V时，达到最大增益，低频端增益32.5dB。

套餐包括：

1 个0.1-2000MHz射频宽带放大器
