MAX7219 單片機用紅色8位數碼管LED顯示模塊
0.36 英寸
共陰極
只需三個IO口即可驅動8位數碼管
模塊兼容5V/3.3V微控制器(51/AVR/STM32...)
PCV板四個角固定銅釘,可有效預防短路事故發生
接線說明(以程序為例,可以任意選擇IO口定義在程序中修改即可):VCC轉5V,GND轉GND,DIN轉P00,CLK轉P02,CS轉P01
筆記:
VCC和GND不要接反,會燒掉芯片。
51 MCU P0口需要上拉電阻,如果你的設備沒有上拉電阻可以接其他口的數據線。

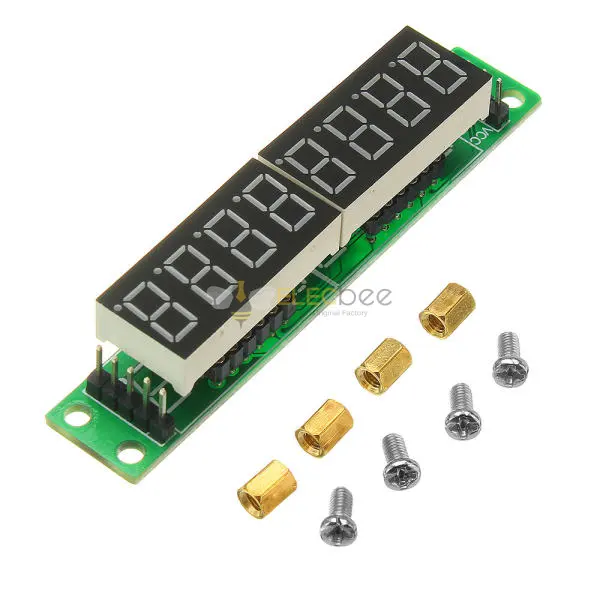

套餐包括:
1 x MAX7219 8位數碼管模塊
4 x 銅柱
4 個螺絲
- 商品詳情
描述:
MAX7219是一款集成串行輸入/輸出共陰極顯示驅動器,它連接微處理器和8位7段數字LED顯示屏,也可以連接一個條形圖顯示器或64個獨立的LED。 包括片上 B 型 BCD 編碼器、多通道掃描環路、段字驅動器,還包括一個 8x8 靜態 RAM,用於存儲每個數據。 只有一個外部寄存器用於設置每個 LED 段的電流。
一個方便的四線串行接口可以連接所有常見的微處理器。 每個數據都可以在更新中處理,而無需重寫所有顯示。 MAX7219還允許用戶選擇每個數據編碼或不編碼。
整個器件包括一個 150μA 低功耗關斷模式、模擬和數字亮度控制、一個掃描限制寄存器允許用戶顯示 1-8 位數據,還有一個全 LED 光檢測模式。
