MAX30102 心跳頻率測試儀心率傳感器模塊脈衝檢測血氧濃度測試
$3.49
型號: EB0043812
80 銷量
29 評論
有現貨 商品庫存

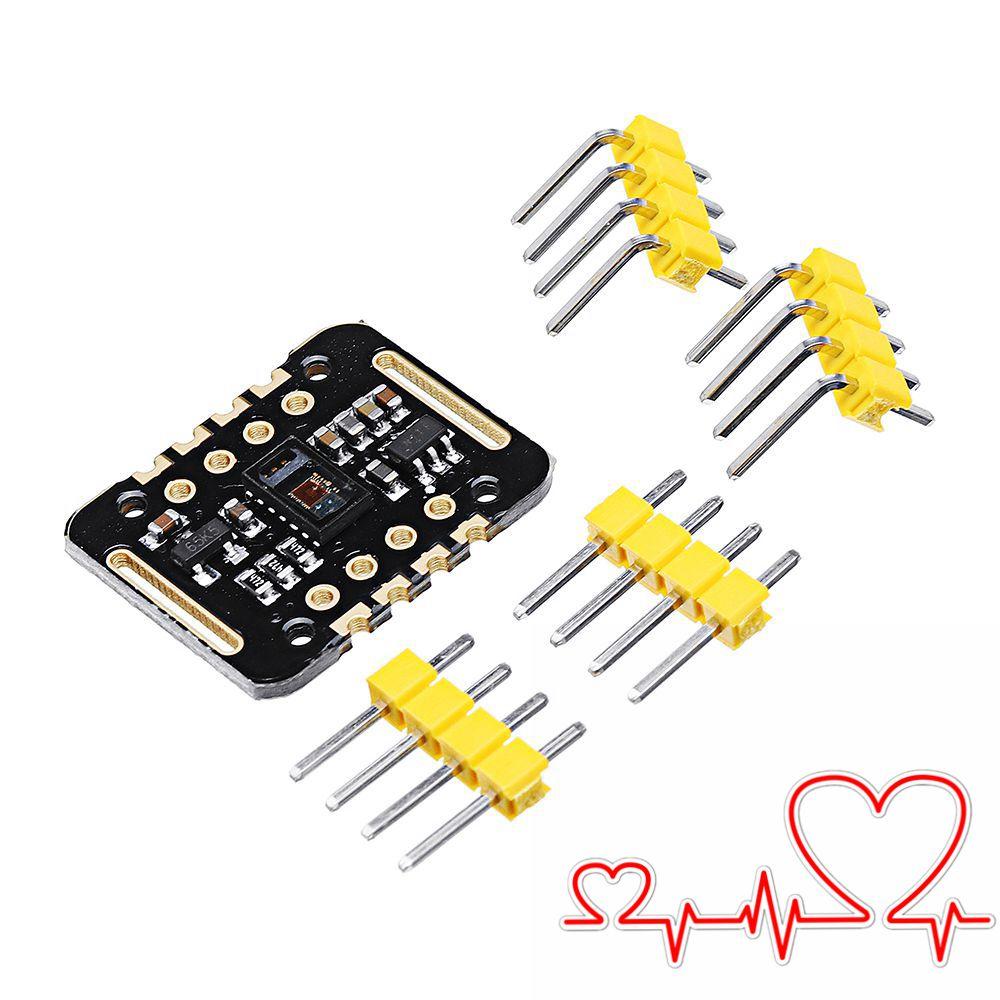

- MAX30102 是一款集成脈搏血氧儀和心率監測器生物傳感器模塊。 它集成了一個紅色 LED 和一個紅外 LED、光電探測器、光學元件和具有環境光抑制功能的低噪聲電子電路。
- MAX30102 具有一個 1.8V 電源和一個獨立的 5.0V 電源,用於內部 LED,用於在可穿戴設備中採集心率和血氧,佩戴在手指、耳垂和手腕上。 標準的I2C兼容通訊接口可將採集到的數值傳送到KL25Z等微控制器進行心率和血氧計算。
- 此外,芯片還可以通過軟件關閉模塊,待機電流接近於零,始終保持供電。 由於其卓越的性能,該芯片被廣泛應用於三星Galaxy S系列手機中。
- 與上一代MAX30100相比,芯片集成玻璃蓋板,有效消除外部和內部光線乾擾,具有最佳的可靠性能。
主要參數:
LED峰值波長:660nm/880nm
LED供電電壓:3.3~5V
檢測信號類型:光反射信號(PPG)
輸出信號接口:I2C接口
通訊接口電壓:1.8~3.3V~5V(可選)
板預留裝配孔尺寸:0.5 x 8.5mm
引腳說明:
VIN:主電源輸入端1.8-5V
3-bit pad:選擇總線的上拉電平,根據引腳主電壓,選擇1.8v或3_3v(此端包含3.3V及以上)
SCL:連接到I2C總線的時鐘;
SDA:連接到I2C總線的數據;
INT:MAX30102芯片的中斷引腳;
RD:MAX30102芯片的RED LED地端,一般不接;
IRD:MAX30102芯片的IR LED地一般不接;
GND:地線。
原理說明:
- 溶光法:利用人體組織測量脈搏和血氧飽和度,使血管跳動時產生不同的透光率;
- 光源:特定波長的發光二極管對動脈血中的氧合血紅蛋白(H bO 2 )和血紅蛋白(Hb)有選擇性;
- 透射率轉換為電信號:動脈搏動量的變化導致光透射率的變化。 此時,光電變換器接收人體組織的反射光,將其轉換為電信號,並放大輸出。
套餐包括:
1 x 心跳傳感器模塊
