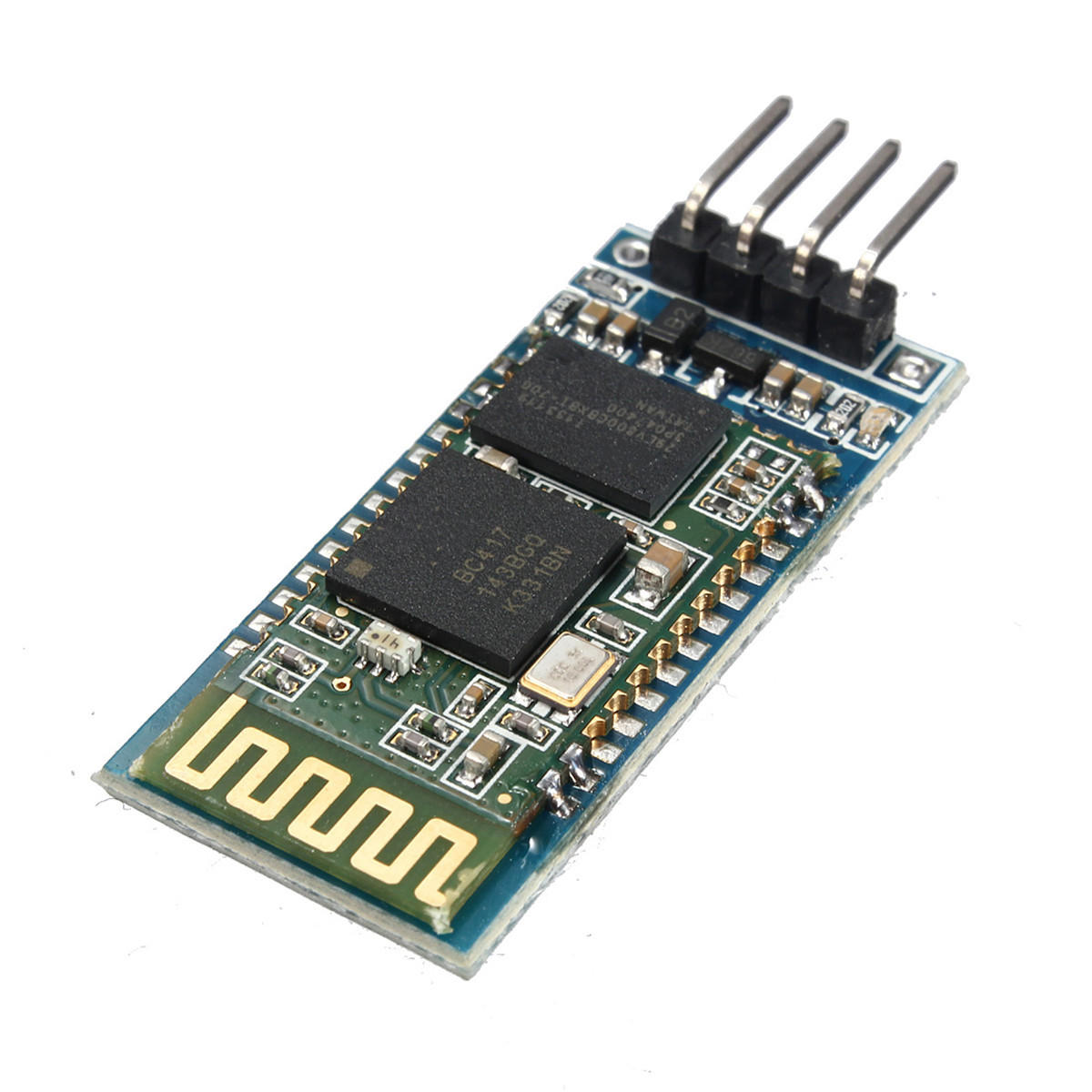

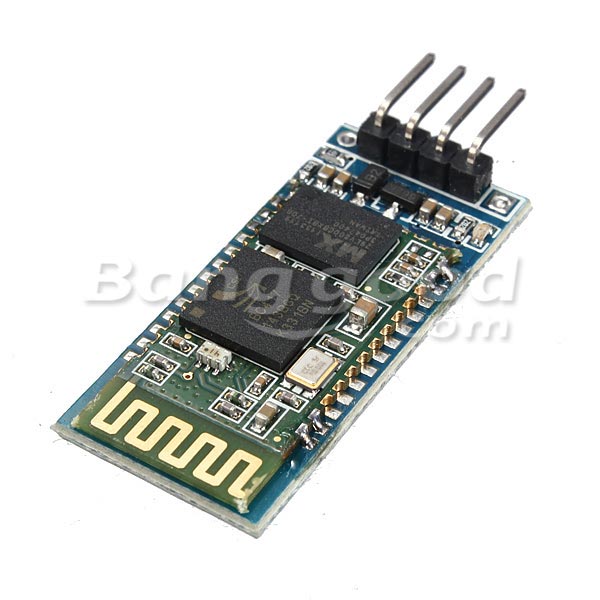

Elecbee 3 Adet HC-06 Kablosuz Bluetooth Alıcı-Verici RF Ana Modül Seri

Tanım:

Not: Bu modül IOS sistemi için uygun değildir.

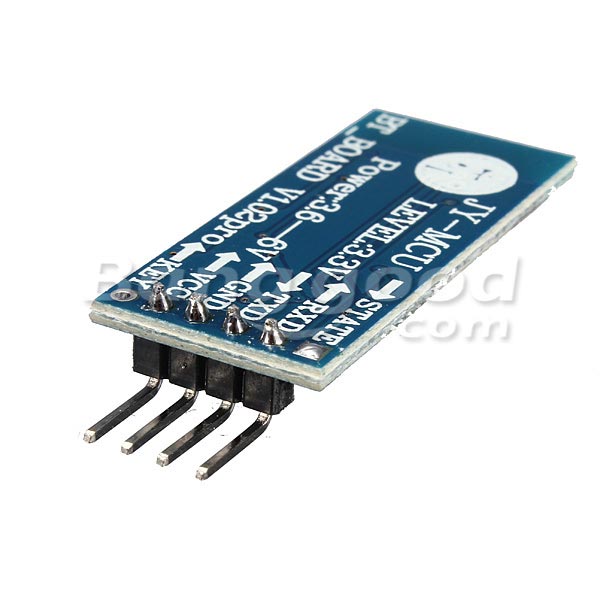

Çekirdek modül HC-06 ana modülleri, eşleştirme bilgilerini yeniden aramak için VCC, GND, TXD, RXD, KEY pimi yüksek tetikleyiciyi içeren arayüzü yönlendirir

led, bluetooth bağlantı durumunu gösterir, flaş eşleştirilmedi

Arka plaka ayarları LDO giriş voltajı 3,6~~6V eşlenmemiş akım yaklaşık 30mA, eşleştirilmiş 10mA, giriş voltajı 7V'den fazlasını yasaklar, ters gücün mutlak olarak yasaklanması!

Arayüz seviyesi 3.3V, doğrudan çeşitli (51, AVR, PIC, ARM, MSP430, vb.) bağlanabilir, 5V MCU da doğrudan bağlanabilir, MAX232 olmadan MAX232'den geçemez!

10 metre etkili mesafeye açık, 10 metre üzeri de mümkündür, ancak bu mesafenin bağlantısının kalitesini sağlamak için bağlantı kalitesini sağlamak

Çift daha sonra tam çift yönlü seri kullanımda, bluetooth protokolü hakkında hiçbir şey bilmeye gerek yoktur, ancak yalnızca 8 veri bitini destekler, 1 stop biti, en yaygın kullanılan iletişim formatı olan eşliksiz iletişim formatı diğer formatları desteklemez .

AT komutları aracılığıyla bir bluetooth bağlantısı kurma desteği baud hızını ayarlar, passkey, ayarlanan parametreler sonrasında kaydedilir. bluetooth bağlantısı otomatik olarak geçiş moduna geçer.

Ücretsiz uzatma kablosu ile kablosuz seri bluetooth bağlantı noktası.

Şeffaf büzülme borusu, toz ve güzel ve belirli bir derecede anti-statik yetenekler var.

Boyut: 3.57cm x 1.52cm

İpuçları:

TXD: gönderici, genellikle gönderici olarak ifade edilir, normal iletişim başka bir RXD cihazına bağlanmalıdır.
RXD: alıcı taraf, genellikle TXD'ye bağlı başka bir cihazla normal iletişimlerinin alıcı tarafı olarak ifade edilir.



3 x HC-06 kablosuz bluetooth alıcı-verici

,,
