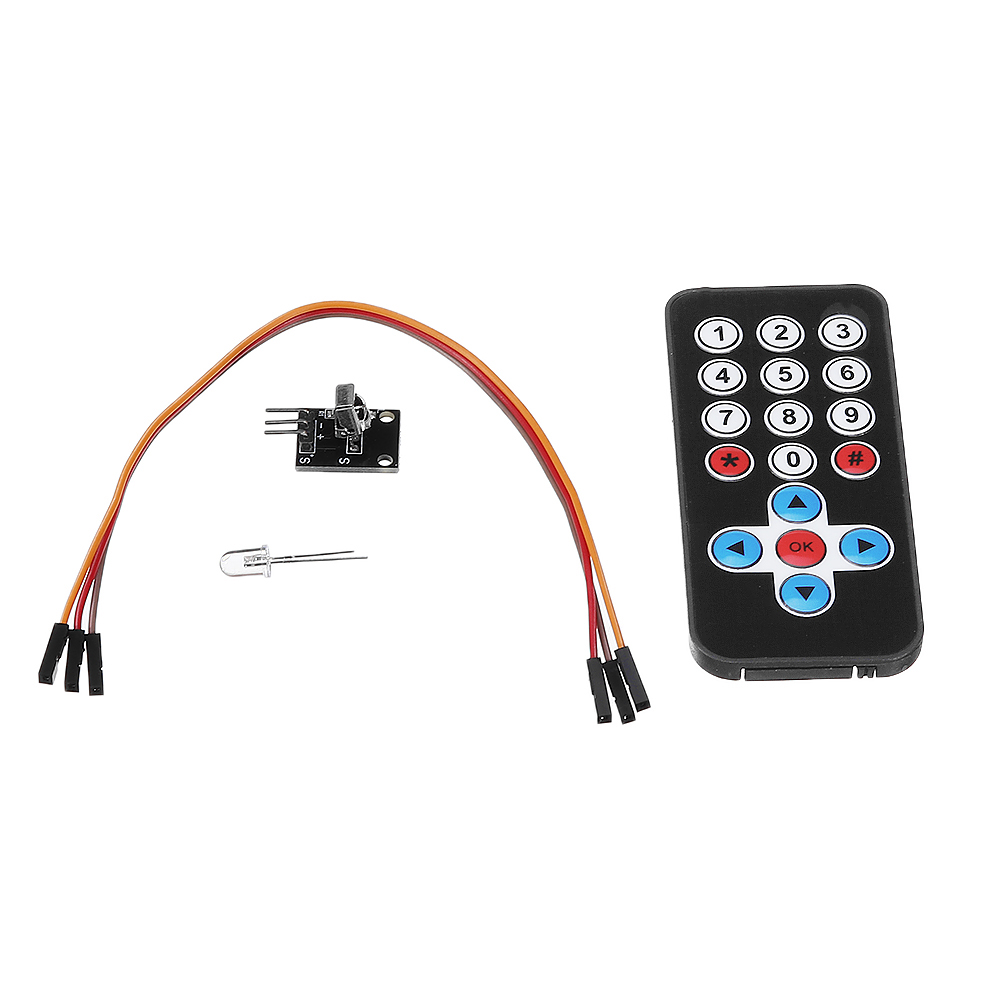

Elecbee 20 adet Kızılötesi IR Kablosuz Uzaktan Kumanda Modül Kitleri Arduino için DIY Kit HX1838 - resmi Arduino panolarıyla çalışan ürünler

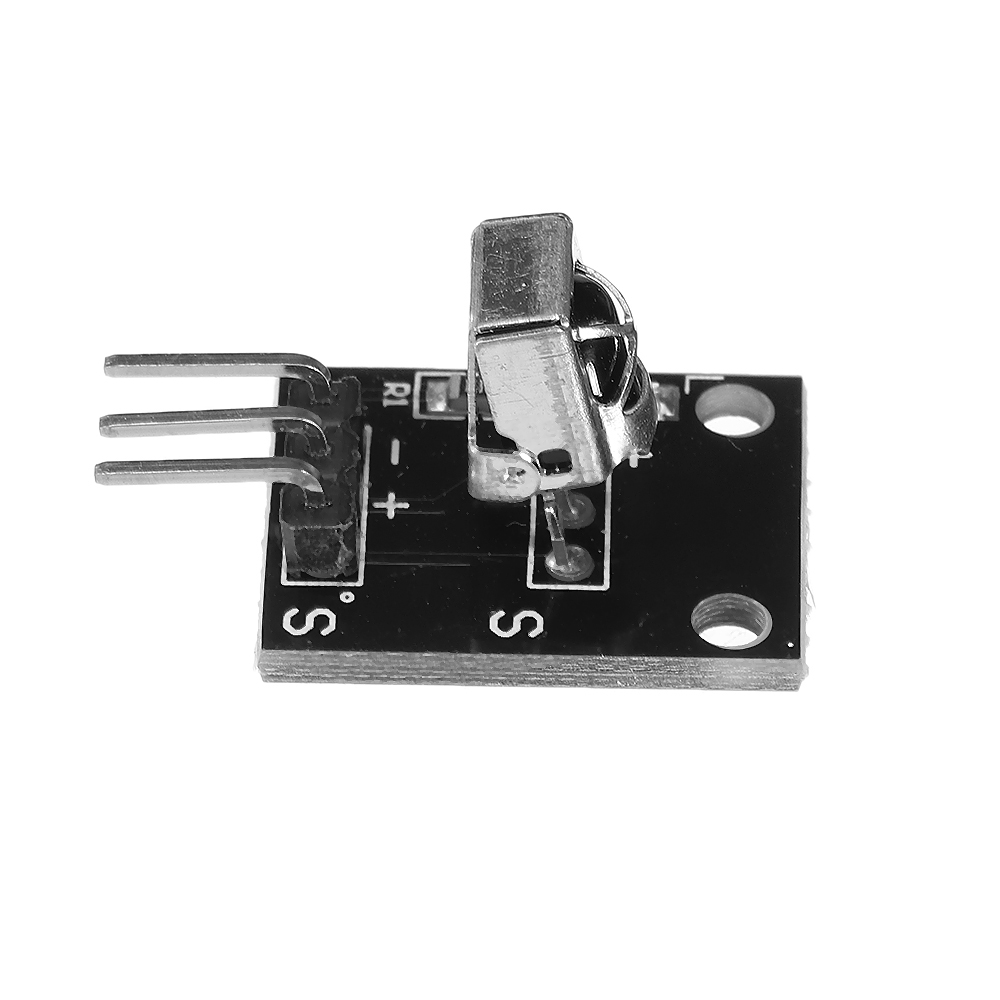

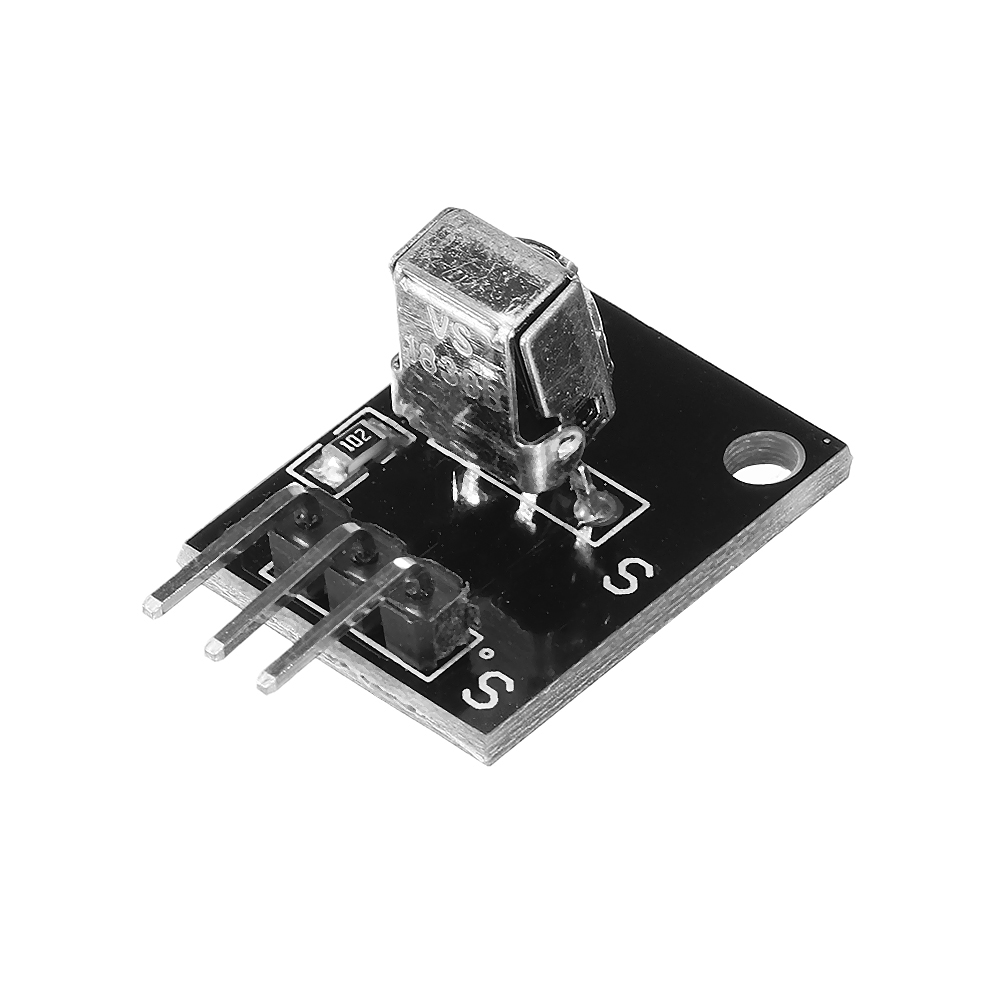

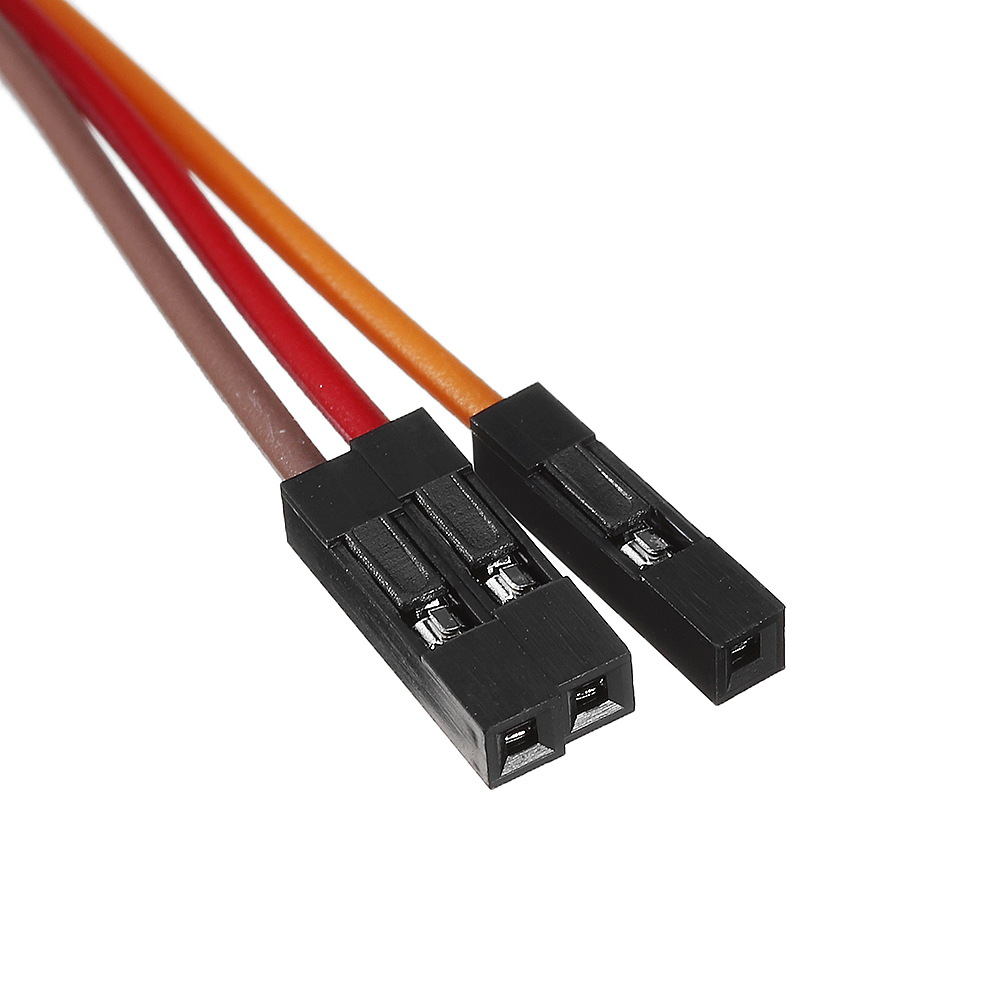

Bunun için birine ihtiyacınız olacak. Bir UNO kullandım, ancak hemen hemen her şey çalışmalı. Önce kitinizle birlikte gelen kızılötesi alıcının kablolarını bağlayın. 3 kablo var, PWR, GND ve SIG, SIG için port 11'i kullandım. Not! bazı okuyucular, sensörlerinin farklı kablolara sahip olduğunu bildirdi, kendiniz iki kez kontrol edin.

2. Adım: IR Kitaplığını İndirin

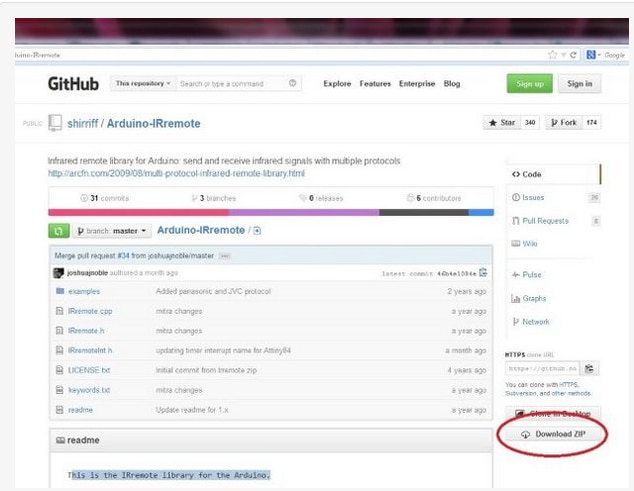

Uzaktan kumandayı tersine çevirmek ve her düğmenin kodlarını elde etmek için aşağıdaki kitaplığı indirip yüklememiz gerekecek.

https://github.com/shirriff/-IRremote

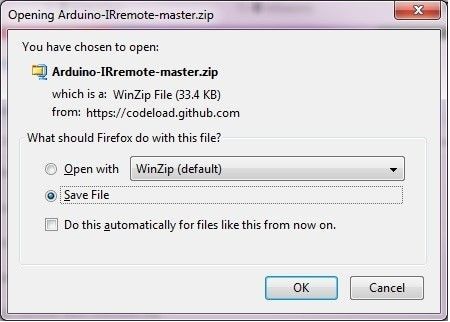

Dosyayı kütüphaneler dizininize çıkarın. Örneğin. ( C: elektronik-1.0.5 kitaplıkları )
not: Kitaplığı yeniden adlandırmak zorunda kaldım çünkü adı çok uzundu, adını IR olarak değiştirdim.

3. Adım: Çizim için Kitaplık ekleyin

IR klasörü (ya da ona ne ad verdiyseniz) şimdi kitaplıklar dizininizdeyken, onu yeni bir taslağa aktarabiliriz.

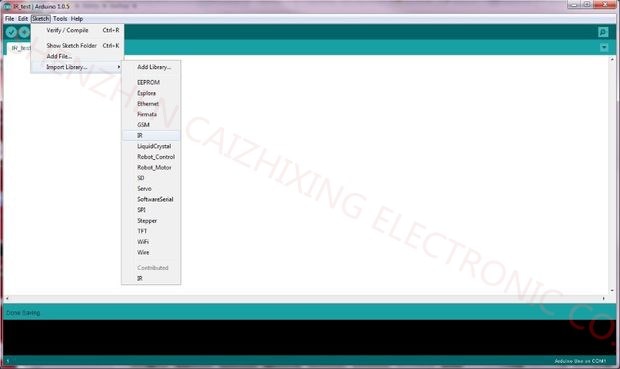

Yeni bir çizim başlatın ve tıklayın

Sketch->Import Library->IR.

Adım 4: Kodu Yapıştırın ve derleyin

Aşağıdaki kodu yeni taslağa yapıştırın. Ardından derlendiğini doğrulayın.

#katmak

int RECV_PIN = 11;

IRrecv irrecv(RECV_PIN);

decode_results sonuçları;

geçersiz kurulum()

{

Serial.begin(9600);

irrecv.enableIRIn(); // Alıcıyı başlat

}
