Mini USB vs Micro USB: Farklar, Tanımlama ve Uyumluluk

Mini USB ve Micro USB, iki farklı kompakt USB konnektör standardıdır ve fişleri birbirinin portlarına doğrudan takılamaz. Günlük kullanımda Mini USB, daha kalın ve kademeli bir profile sahip standart 5 pinli USB Mini-B arayüzünü ifade eder. Micro USB ise genellikle çok daha yassı olan 5 pinli USB 2.0 Micro-B arayüzünü veya daha yüksek hızlı cihazlarda kullanılan geniş, iki bölümlü 10 pinli USB 3.x Micro-B arayüzünü ifade eder. Hem standart Mini-B hem de USB 2.0 Micro-B beş dahili kontak kullandığından, yalnızca "5 pinli USB" etiketi bir cihazın hangi konnektöre ihtiyaç duyduğunu göstermez.

Mini-B

Daha kalın, kademeli yan duvarlar

USB 2.0 Micro-B

Daha yassı, pahlı köşeler

USB 3.x Micro-B

Geniş, iki bölümlü profil

Farklı şekillerine rağmen standart 5 pinli Mini-B ve 5 pinli USB 2.0 Micro-B aynı 480 Mbps USB 2.0 sinyal hızı sınırını paylaşır ve hiçbir konnektör şekli sabit bir şarj hızı belirlemez. Cihaz denetleyicisi, kablo ve ana bilgisayar (host) ilgili modu desteklediğinde, geniş 10 pinli USB 3.x Micro-B arayüzü üzerinden daha yüksek 5 Gbps veya 10 Gbps aktarım modları kullanılabilir. Ana bilgisayar tarafındaki konnektör USB-A veya USB-C olabilir. Pasif adaptörler doğru erkek-dişi yönünde fiş şekillerini dönüştürebilirken, harici USB çevre birimlerini bağlamak yine cihazın dahili host desteğine ve yeterli güce sahip olmasına bağlıdır.

Eski Mini-A/Mini-AB portları bu karşılaştırmaya dahil değildir.

Mini USB ve Micro USB Nasıl Ayırt Edilir

Standart 5 Pinli Mini-B vs. USB 2.0 Micro-B

Mini USB ile Micro USB'yi birbirinden ayırmak için, bir kablo fişinin metal ucuna mı (erkek) yoksa bir cihaz üzerindeki girintili port açıklığına mı (dişi yuva) baktığınızı göz önünde bulundurarak doğrudan konnektörün birleşme yüzeyine bakın.

Standart bir USB Mini-B arayüzü daha kalın ve kademeli bir kesite sahiptir. Birleşme yüzeyine tam karşıdan bakıldığında, paralel kenarlardan biri karşı kenardan daha geniştir ve iki açılı yan duvar belirgin çentiklerle içe doğru kademelenir. Mini-B kablo fişinde dış metal kabuk pürüzsüzdür; çünkü tutunma, karşı yuva içindeki dahili kilit geometrisine dayanır (USB 2.0 Spesifikasyonu ve Mini-B ECN paketi).

Standart bir USB 2.0 Micro-B arayüzü, kademeli yan duvarları olmayan sığ, pahlı bir yamuk şeklinde çok daha yassı ve alçak profilli bir kesite sahiptir. Micro-B kablo fişinde, uca yakın düz dış yüzeyden iki minik metal kilitleme tırnağı (kancası) dışarı doğru çıkıntı yapar ve cihaz yuvası içindeki yuvalara geçer. Spesifikasyon, bu kilitleme yaylarını değiştirilebilir kablo fişi üzerine yerleştirir ve Mini-B için 5 000 test döngüsüne kıyasla Micro-B için 10 000 takma-çıkarma döngülük bir bileşen yeterlilik test değeri belirler (USB 2.0 Spesifikasyonu ve Mini-B ECN paketi). Bu döngü rakamları konnektörler için laboratuvar uyumluluk ölçütleridir; her ürünün belirli bir yıl boyunca dayanacağının veya bir cihaz soketinin asla aşınmayacağının garantisi değildir.

Hem standart Mini-B hem de USB 2.0 Micro-B beş dahili kontak kullanır (VBUS güç, toprak, D+/D− veri ve bir tanımlama pini). Pin sayısı aynı olduğundan, bir ürün başlığında veya kullanım kılavuzunda "5 pinli USB" ifadesini okumak portu tanımlamak için yeterli değildir; hem konnektör adına (Mini-B vs. Micro-B) hem de birleşme yüzeyi dış hatlarına ihtiyacınız vardır.

Yaygın Benzer Konnektörler: Geniş USB 3.x Micro-B, Standard-B, USB-C ve Kamera Portları

Ekipmanlarda ve kablolarda Mini ve Micro USB'nin yanında sıklıkla birkaç başka konnektör daha görülür:

USB 2.0 Standard-B

USB-C

• Geniş USB 3.x Micro-B: Taşınabilir harici sabit disklerde sıkça kullanılan bu arayüz, 5 pinli bir Micro-B bölümünü küçük bir çentikle ayrılmış ikinci bir 5 pinli SuperSpeed bölümüyle yan yana birleştirir (USB 3.1 Geleneksel Kablo ve Konnektör Spesifikasyonu).
• USB Standard-B: Masaüstü yazıcılarda, tarayıcılarda ve ses kartlarında yaygın olan Standard-B, iki pahlı köşeye sahip yüksek, kareye yakın bir konnektördür. "USB-B" yazan katalog filtreleri bazen tam boy Standard-B, Mini-B ve Micro-B'yi bir arada gruplandırır; bu nedenle sipariş vermeden önce tam alt tipi kontrol edin.
• USB-C: Simetrik üst ve alt yarılara ve çift yönlü (ters çevrilebilir) fiş yönüne sahip pürüzsüz, yuvarlatılmış oval bir konnektör. Genellikle bir USB-C to Mini-B veya USB-C to Micro-B kablosunun bilgisayar veya şarj cihazı ucunda yer alır.
• Özel (proprietary) 8 pinli portlar ve kamera portları: Standart 5 pinli USB Mini-B; araç içi kameralarda, mikrofonlarda, oyun kollarında ve taşınabilir ses kayıt cihazlarında kullanılan resmi bir USB-IF konnektörüdür, özel bir kamera portu değildir. Bununla birlikte, bazı eski kompakt fotoğraf makineleri ve el cihazları ilk bakışta benzer görünen ve bazen genel "mini USB 8-pin" açıklamaları altında satılan üreticiye özgü 8 pinli veya çok pinli yuvalar kullanır. Bir ilandaki küçük port taslağı veya "mini" etiketi, standart 5 pinli Mini-B veya Micro-B ile uyumluluğu kanıtlamaz; bu nedenle bir kamera veya özel cihaz portu olağan dışı görünüyorsa ilgili modelin kullanım kılavuzunu doğrulayın.

Veri Aktarım Hızı: Mini USB vs. Micro USB

USB 2.0 Hız Sınırları ve Gerçek Dosya Aktarımları

Standart 5 pinli konnektörlerde Mini-B ve USB 2.0 Micro-B aynı protokol hız tavanına sahiptir. Her ikisi de standart çıkarılabilir kabloların 12 Mbps (Full-Speed) yanı sıra 480 Mbps'ye (High-Speed) kadar sinyal hızlarını desteklediği USB 2.0 sistemleri için tanımlanmıştır (USB 2.0 Spesifikasyonu).

Gerçek kullanımda, iki USB 2.0 cihazı Mini-B veya Micro-B kullanmalarından bağımsız olarak dosyaları çok farklı hızlarda aktarabilir:

1. Cihaz denetleyicisi kapasitesi (12 Mbps vs. 480 Mbps): Bir cihaz dahili olarak USB Full-Speed (12 Mbps) denetleyici ile üretilmişse, onu 480 Mbps High-Speed bir kabloyla bağlamak cihazı 12 Mbps'nin üzerine çıkarmaz.
2. Sinyal hızı vs. dosya kopyalama hızı: Hem host hem de cihaz USB 2.0 High-Speed modunda çalışsa bile, 480 Mbps protokol ek yükü, veri yolu paylaşımı ve dahili depolama sınırlarından önceki fiziksel katman bit sinyal hızıdır. Gerçek dosya aktarım hızları teorik 60 MB/s değerine ulaşmak yerine host denetleyicisine, cihazın depolama ortamına ve kablo bağlantısının kalitesine bağlıdır.

Geniş USB 3.x Micro-B ve SuperSpeed Modları

Geniş 10 pinli USB 3.x Micro-B konnektörü daha yüksek bir protokol katmanına aittir. Ekstra beş kontağı, SuperSpeed veri aktarımı için iki ekranlı diferansiyel sinyal çifti (gönderme ve alma) ile bir topraklama (drain ground) hattı sağlar (USB 3.1 Geleneksel Kablo ve Konnektör Spesifikasyonu).

Donanıma bağlı olarak bu arayüz 5 Gbps veya 10 Gbps SuperSpeed çalışmasını destekleyebilir. Bu modlardan herhangi birine ulaşmak tüm bağlantı boyunca destek gerektirir: cihazın dahili denetleyicisi ve geniş Micro-B portu, geniş 10 pinli bir USB 3.x Micro-B kablosu ve uyumlu bir SuperSpeed host portu (genellikle bilgisayardaki bir USB 3.x Standard-A veya USB-C portu) (USB-IF USB 3.2 Dil, Ürün ve Paketleme Yönergeleri). Yalnızca yuva şekline bakarak geniş bir Micro-B cihazının 5 Gbps mi yoksa 10 Gbps mi desteklediğini anlayamazsınız ve fiziksel bağlantı belirli bir gerçek dünya aktarım hızını garanti etmez.

Şarj ve Güç Farkları

Konnektör Şekli Neden Şarj Hızını Belirlemez

Yaygın bir yanılgı, Mini USB'nin 0.5 A (500 mA) ile sınırlı olduğunu, Micro USB'nin ise 2 A verdiğini ve dört kat daha hızlı şarj ettiğini iddia eder. Gerçekte konnektör şekli bir cihazın ne kadar hızlı şarj olacağını belirlemez. USB güç iletimini üç ayrı faktör yönetir:

• Standart USB 2.0 bilgisayar veri yolu gücü (bus-power) kuralları: USB 2.0 Spesifikasyonu, standart bir bilgisayar veya hub veri portundaki gücü 100 mA'lik birim yükler halinde tanımlar: yapılandırma öncesinde 100 mA'ye kadar ve yapılandırılmış yüksek güçlü veri yolu beslemeli bir cihaz için 500 mA'ye (beş birim yük) kadar. Bu 500 mA sınırı, bir Mini-B konnektörünün fiziksel tavanı değil, bir host veya hub üzerindeki standart USB 2.0 veri portları için geçerli bir kuraldır.
• Bileşen kontak değerleri vs. şarj protokolleri: USB-IF konnektör spesifikasyonları, kontakların aşırı ısınmaması için Mini-B ve Micro-B konnektörlerinin içindeki metal güç ve toprak kontaklarını laboratuvar akım taşıma testlerine göre derecelendirir (USB 2.0 ve Mini-B ECN paketi; USB 3.1 Geleneksel Kablo ve Konnektör Spesifikasyonu). Bu bileşen test değerleri bir şarj protokolü gibi çalışmaz; dolayısıyla bir Micro-B kablosu takmak cihazın otomatik olarak 2 A çekmesini sağlamaz.
• Güç kaynağı, şarj yöntemi ve kablo bağlantısı: Gerçek şarj akımı güç kaynağına, cihazın dahili devresi tarafından desteklenen şarj yöntemine ve kablo ile konnektörler üzerindeki gerilim düşümüne bağlıdır. USB Battery Charging (BC 1.2) gibi özel şarj standartları, bir cihazın özel bir şarj cihazını veya şarj akış aşağı portunu tanıması ve standart bir veri portunun izin verdiğinden daha yüksek akım çekebilmesi için D+ ve D− hatları üzerinde sinyalleşme kullanır (Microchip: Battery Charging with USB).

Cihazın üzerinde veya kılavuzunda yazılı giriş değerini kontrol etmek faydalı bir başlangıç ipucu verir, ancak bu değere ulaşmak aynı şarj yöntemini destekleyen bir şarj cihazı ve uygun bir kablo da gerektirir. Pasif bir Mini-Micro adaptörü eklemek yeni şarj protokolleri eklemez veya cihazın desteklediği maksimum gücü artırmaz.

Yalnızca Şarj Kabloları vs. Veri Kabloları

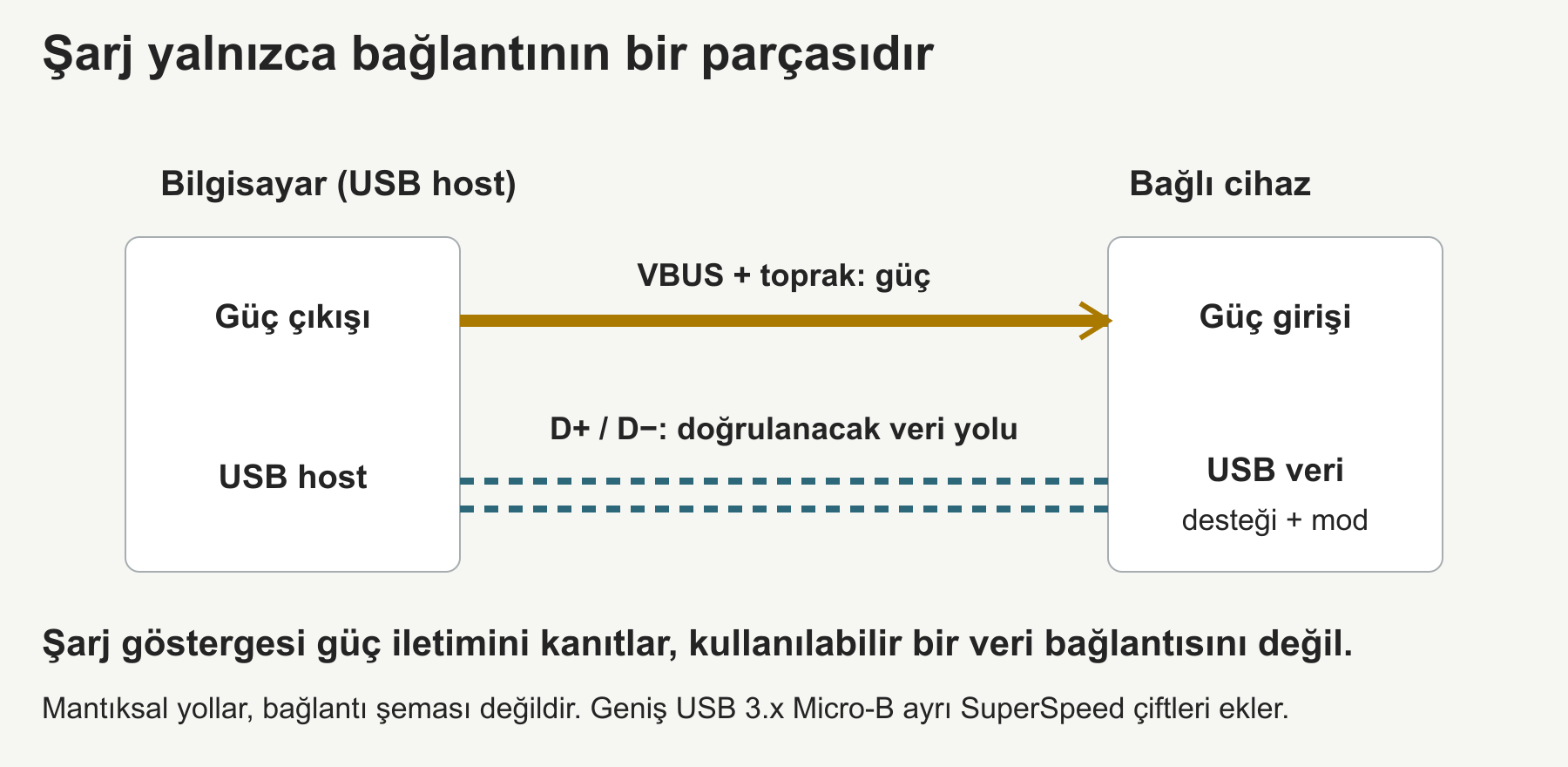

Bir cihazın şarj göstergesini yakan bir kablo yalnızca gücün porta ulaştığını doğrular. Standart 5 pinli Mini-B ve USB 2.0 Micro-B bağlantılarında dosya aktarmak, donanım yazılımını (firmware) güncellemek veya cihazı bilgisayarda tanıtmak, D+ ve D− hatları üzerinden kullanılabilir bir USB veri yolu gerektirir. Geniş USB 3.x Micro-B bağlantıları ise SuperSpeed verileri için ek sinyal çiftlerini kullanır.

Bazı güç kabloları kullanılabilir bir USB veri yolunu içermez ve bu nedenle dosyaları senkronize edemez. Aynı zamanda, dosya aktaramamak bir kablonun içinde yalnızca iki tel bulunduğunu veya tüm yalnızca güç kablolarının aynı hızda şarj ettiğini kanıtlamaz; çünkü özel şarj portları ve bazı güç adaptörleri USB veri numaralandırmasını (enumeration) çalıştırmadan şarj cihazı tanımlaması için D+/D− kontaklarını kullanır (Microchip: Battery Charging with USB).

Bir Mini USB veya Micro USB cihazı bilgisayarda şarj oluyor ancak dosya aktarımı için görünmüyorsa iki şeyi kontrol edin:

• Kablo: Açıkça veri senkronizasyonu ve şarj (data sync and charging) için belirtilmiş bir kabloya geçin.
• Cihaz portu ve yazılım modu: Bazı ekipmanlar Mini-B veya Micro-B soketini arkasında hiçbir veri elektroniği bağlı olmadan yalnızca DC güç girişi olarak kullanır; ayrıca birçok telefon veya medya cihazı ekranda dosya aktarımı etkinleştirilene kadar varsayılan olarak yalnızca şarj modunda başlar.

Uyumluluk, Adaptörler ve Cihazları Bağlama

Fiziksel Eşleşme ve Tek Yönlü USB 3.x Uyumluluğu

Mini-B ve Micro-B konnektörleri uyumsuz kabuk hatlarına sahiptir ve birbirleriyle eşleşmez; kontakları bükebileceği veya yuva gövdesini çatlatabileceği için uyumsuz bir fişi asla bir porta zorlamayın. Burada karşılaştırılan Mini ve Micro arayüzleri içinde spesifikasyonlar şu eşleşme kurallarını tanımlar (USB 2.0 ve Mini-B ECN paketi; USB 3.1 Geleneksel Kablo ve Konnektör Spesifikasyonu):

• Standart 5 pinli Mini-B portları yalnızca standart 5 pinli Mini-B fişleriyle eşleşir.
• Standart 5 pinli USB 2.0 Micro-B portları yalnızca standart 5 pinli USB 2.0 Micro-B fişleriyle eşleşir ve Mini-B, Micro-A ile geniş 10 pinli USB 3.x Micro-B fişlerini fiziksel olarak engeller.
• Geniş 10 pinli USB 3.x Micro-B portları ya 10 pinli bir USB 3.x Micro-B fişiyle ya da yuvanın 5 pinli USB 2.0 tarafına takılan standart 5 pinli bir USB 2.0 Micro-B fişiyle eşleşir.
• Micro-AB portları (On-The-Go ve Embedded Host ekipmanları için tanımlanmıştır) ilgili neslin Micro-A fişini veya Micro-B fişini kabul eder; USB 3.x Micro-AB portları ayrıca USB 2.0 Micro-A ve Micro-B fişlerini de kabul eder.

Micro ailesi içindeki bu tek yönlü geriye dönük uyumluluk, standart 5 pinli bir USB 2.0 Micro-B kablosunun harici bir sürücü üzerindeki geniş USB 3.x Micro-B portunun 5 pinli tarafına takılabileceği anlamına gelir. Bu yedek bağlantının dosya aktarabilmesi için sürücünün USB 2.0 çalışmasını desteklemesi, 5 pinli kablonun çalışan bir USB 2.0 veri yolu sağlaması ve sürücünün çalışmak için yeterli güç alması gerekir. Aktarımlar bu durumda USB 2.0 hızlarında gerçekleşir. Ters yön ise engellenmiştir; çünkü geniş bir USB 3.x Micro-B fişindeki ekstra 5 pinli SuperSpeed bölümü standart 5 pinli bir Micro-B portuna sığmaz.

Mini-Micro Adaptörlerinin Kullanımı ve USB Host Sınırları

Bilgisayara veya şarj cihazına bağlı mevcut bir kablonuz varsa ve cihaz ucunda diğer konnektör şekline uymanız gerekiyorsa, yönlü bir pasif adaptör ucu dönüştürebilir. Örneğin, bir Micro-B erkek - Mini-B dişi adaptör (StarTech UUSBMUSBMF6 veri sayfasında gösterilen yapılandırma gibi) standart bir Mini-B erkek kablo fişini alır ve onu bir Micro-B cihaz için Micro-B erkek fişe dönüştürür.

Ekipmanları bağlamak için bir adaptör veya kablo kullanırken iki sınırı aklınızda bulundurun:

1. Erkek ve dişi yönünü eşleştirin: Bir Mini-B kablo ucunu Micro-B portuna dönüştürmek için Mini-B dişi - Micro-B erkek adaptör gerekirken, bir Micro-B kablosunu Mini-B portuna uyarlamak için ters cinsiyet kombinasyonu gerekir.
2. USB çevre birimlerini bağlama (OTG ve host desteği): Bir flash sürücüyü, klavyeyi, fareyi veya ses kartını doğrudan taşınabilir bir cihaza bağlamak, cihazın USB host olarak çalışabilmesini ve çevre birimi için uygun bir güç düzenlemesinin bulunmasını gerektirir. Bir cihazın Mini USB veya Micro USB portunun şekline bakarak host modunu destekleyip desteklemediğini anlayamazsınız ve pasif bir adaptör veya standart bir USB-A to Micro-B kablosu bu özelliğe sahip olmayan bir donanıma host yeteneği kazandırmaz. Doğrudan çevre birimi bağlantıları uyumlu denetleyici donanımı, üretici yazılımı, güç düzenlemeleri ve cihazın host modu için tasarlanmış bir kablo veya adaptör gerektirir (USB 2.0 paketindeki USB On-The-Go ve Embedded Host Eki).

Cihazınız İçin Doğru Kabloyu Seçme

Yedek bir kablo veya adaptör seçmeden önce dört detayı doğrulayın:

1.
   Cihaz portu şekli: Ekipman soketine doğrudan bakarak kademeli 5 pinli Mini-B mi, düz 5 pinli USB 2.0 Micro-B mi yoksa iki parçalı 10 pinli USB 3.x Micro-B portu mu olduğunu doğrulayın (bir kamera veya cihaz portu özel 8 pinli bir sokete benziyorsa modelin kullanım kılavuzunu kontrol edin).
2.
   Kablonun karşı ucu: Bilgisayarın, hub'ın veya şarj cihazının USB Standard-A portu mu yoksa USB-C portu mu kullandığını kontrol edin veya bir adaptör ekleyecekseniz gereken erkek/dişi yönünü doğrulayın.
3.
   Veri kullanımı vs. yalnızca güç kullanımı: Dosya aktarımı, donanım yazılımı güncellemesi veya PC iletişimi gerektiğinde açıkça veri senkronizasyonu ve şarj için belirtilmiş bir kablo seçin; geniş Micro-B cihazınız içinse aynı 5 Gbps veya 10 Gbps modunu destekleyen geniş 10 pinli bir SuperSpeed kablo ve host portu tercih edin.
4.
   Uzunluk ve fiş açısı: Araç içi kameralar veya muhafaza kutuları gibi dar montaj alanlarında hem kablo uzunluğunu hem de 90 derece açılı bir fişin birleşme yüzeyine göre hangi yöne baktığını kontrol edin.

Hazır kabloları her iki konnektör ucuna, cinsiyete veya açılı yöne göre incelemek için USB Kabloları kategorisini ziyaret edin ve ürün açıklamasının tam konnektör çiftinizi ve veri aktarımı desteğini belirttiğinden emin olun. Hazır bir kablo yerine devre onarımı için karta monte soketler veya fişler arıyorsanız ayrı USB Konnektörleri kategorisini kullanın.
