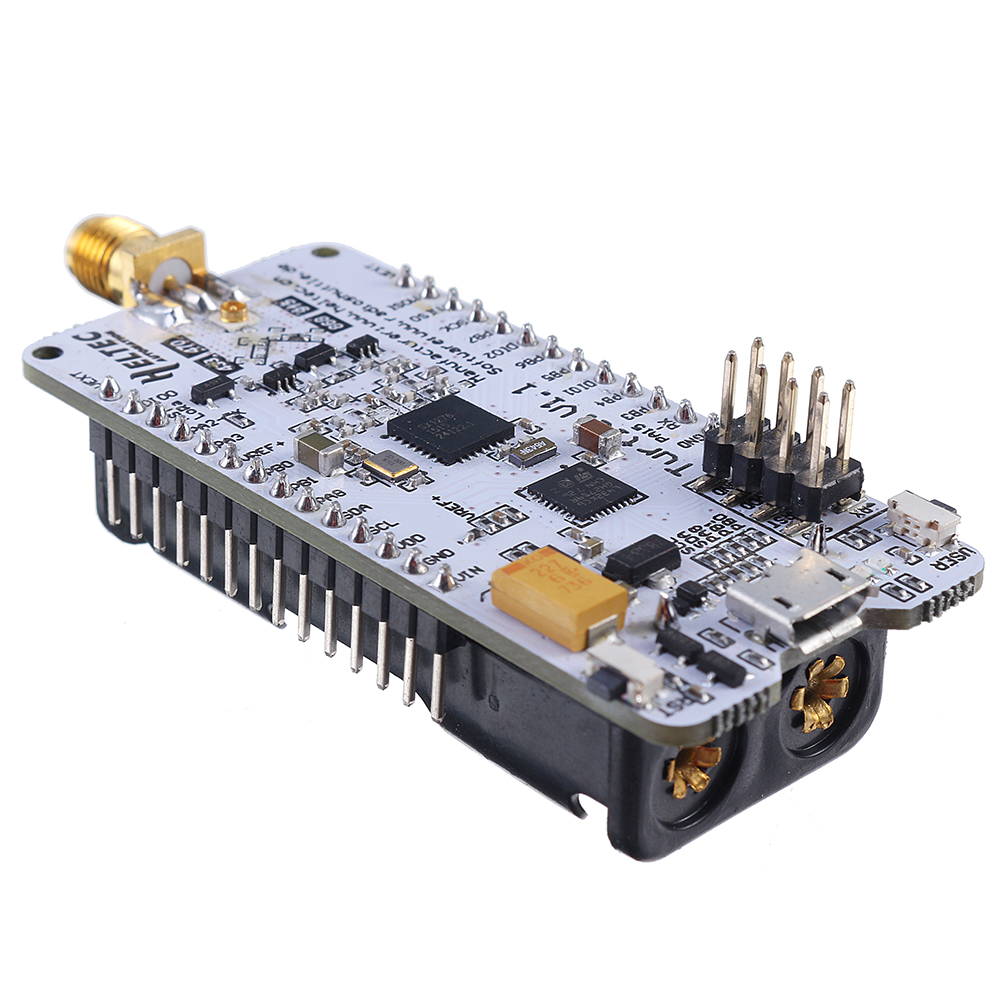

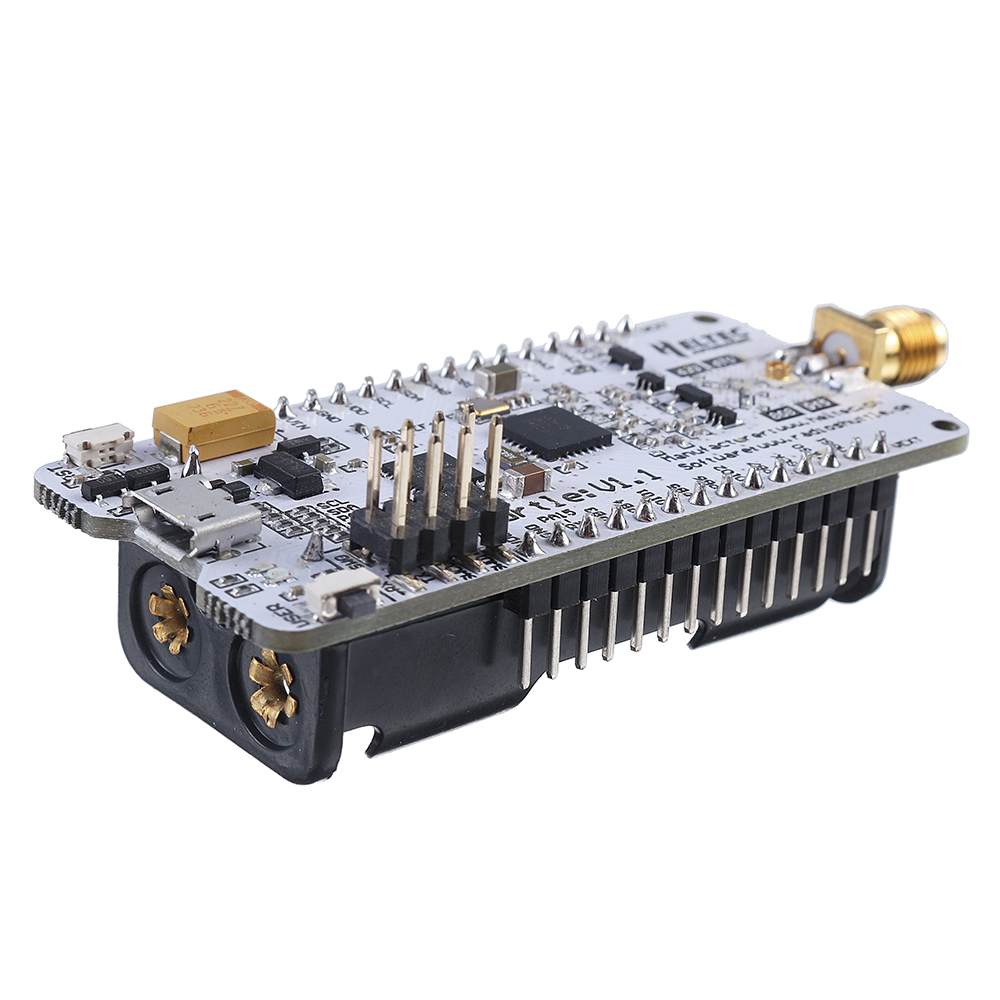

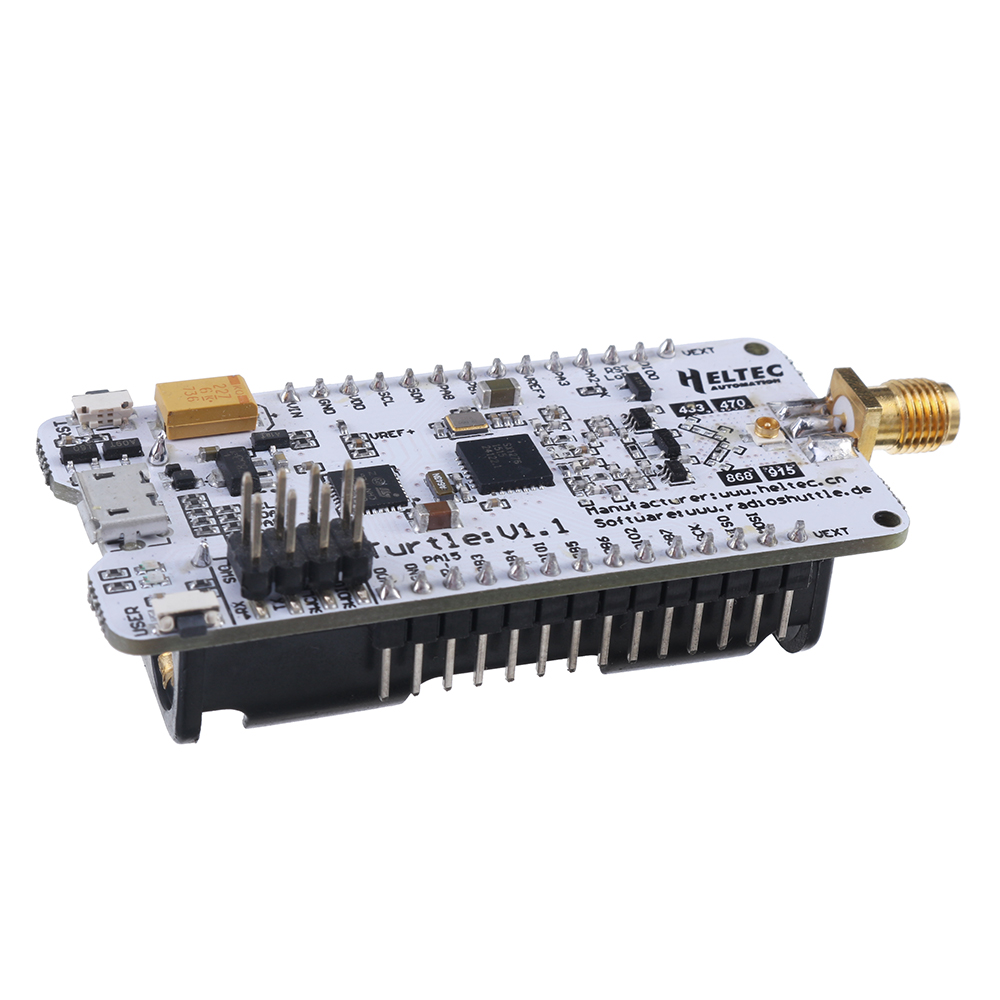

Elecbee Черепаховая плата со сверхнизким энергопотреблением STM32L432KC SX1276 LoRaWAN поддерживает одноканальный беспроводной модуль LoRaWAN MQTT
SKU: EB0042551
Избранное
Ключевые характеристики
-Сертификаты СЕ;
-Микропроцессор: STM32L432KC (32-разрядный MCU со сверхнизким энергопотреблением) с чипом узла LoRa SX1276;

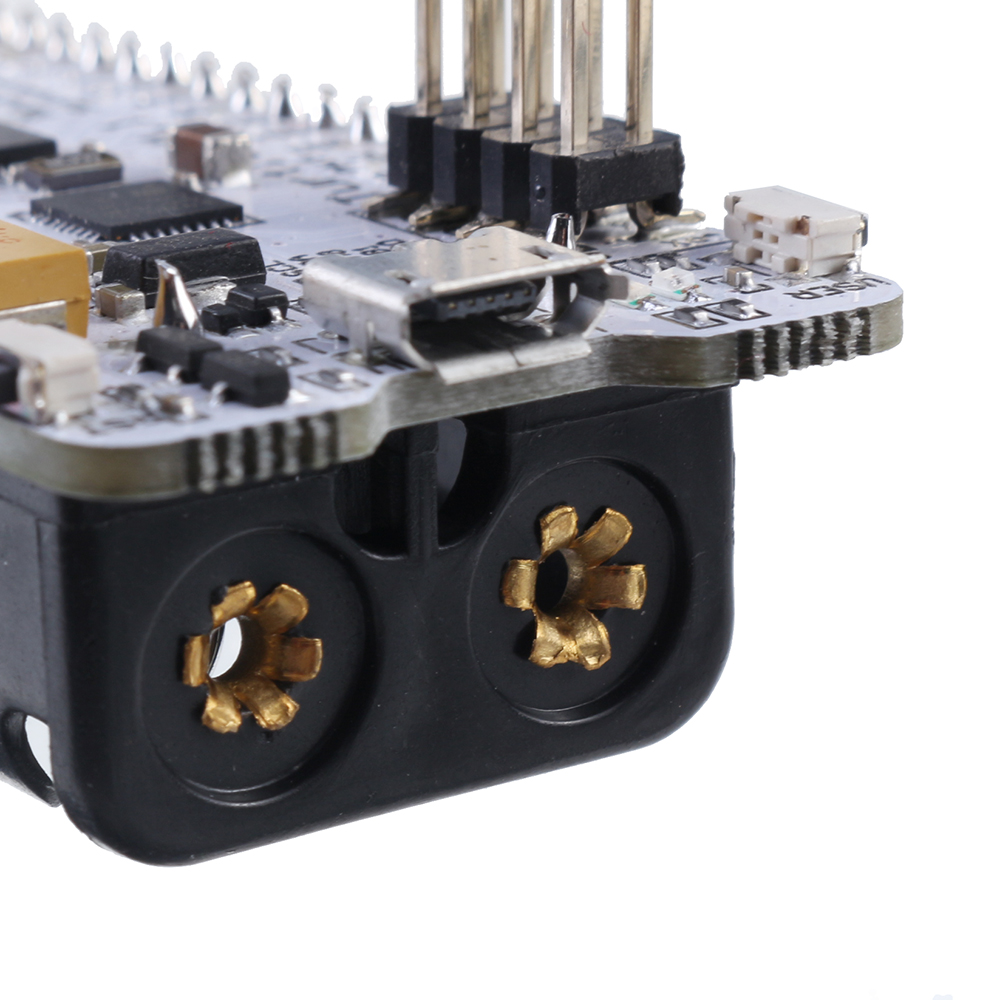

- Интерфейс Micro USB с полными мерами защиты, такими как регулировка напряжения, защита от электростатического разряда и защита от короткого замыкания;

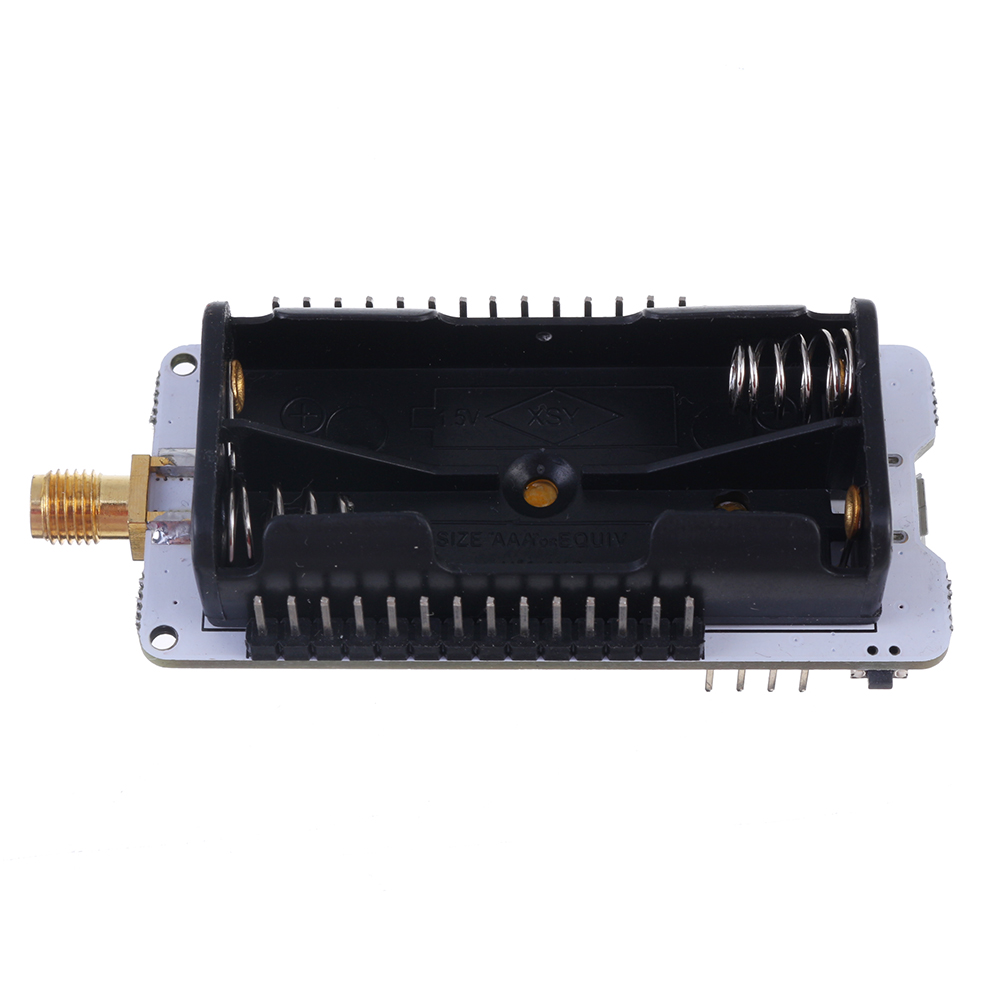

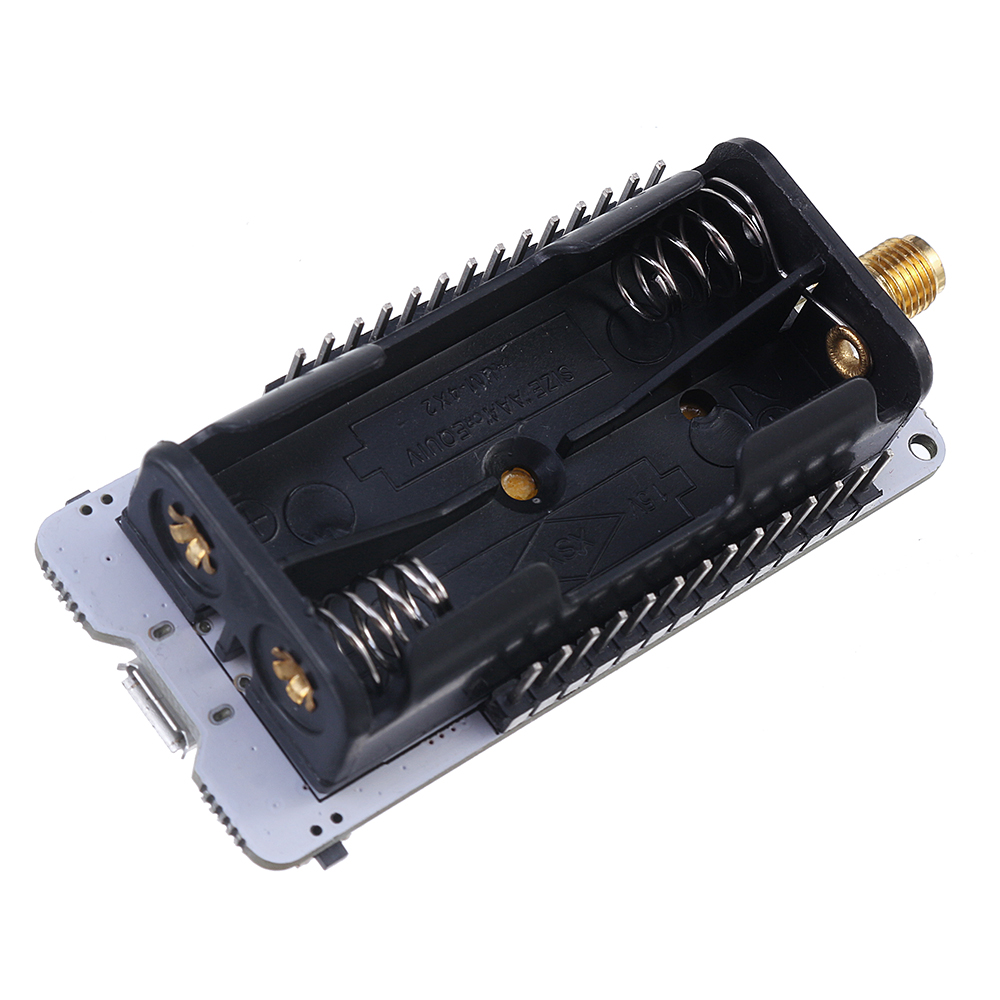

-Встроенный держатель батареи AAA x 2, питание от USB/батареи автоматически переключается;

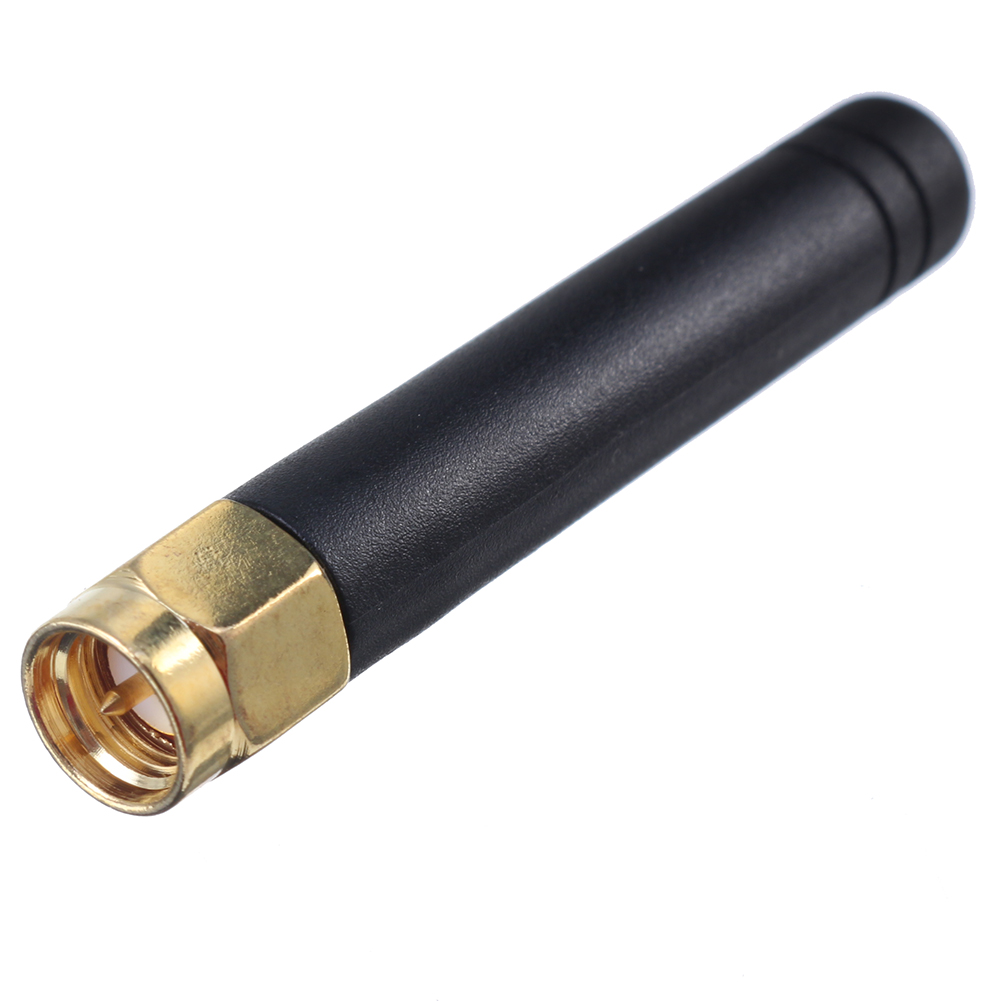

- Зарезервировать интерфейсы антенн IPEX и SMA для использования LoRa;
- Интерфейс программирования и отладки можно комбинировать с нашим загрузчиком
-Поддержка протокола DFU, который можно удобно загрузить через USB (в сочетании с «RadioShuttle STM32 Utility»)
-Профессиональная поддержка программного обеспечения (ARM Mbed IDE);
-Обеспечить стандартные процедуры протокола LoRaWAN;
- Хорошая конструкция радиочастотной схемы и идеальная конструкция с низким энергопотреблением (ток сна: 4 мкА), что удобно для поставщиков приложений IoT для быстрой проверки решения и развертывания приложений;
| Источник | Параметр |
| MCU | STM32L432KC (32-разрядный MCU+FPU ARM® Cortex®-M4 со сверхнизким энергопотреблением) |
| чип ЛоРа | SX1276 |
| Полосы LoRa | EU_433, CN_470_510, EU_863_870, US_902_928 четыре полосы дополнительно |
| Максимальная выходная мощность LoRa | 18 дБ ± 2 дБ |
| Аппаратный ресурс | USART х 3; СПИ х 2; I2C х 2; САИ х 1; USB 2.0 х 1 |
| 12 – бит АЦП х 1; 12-битный ЦАП x 2 | |
| контроллер прямого доступа к памяти | |
| 26 общих GPIO | |
| Вспышка | 256 КБ флэш-памяти; 64 КБ SRAM; |
| Интерфейс | Микро-USB х 1; Антенна LoRa (SMA) x 1, интерфейс отладки (8-контактный) |
| Размер | 56,6 х 24 х 20 мм |
| Тип батареи | ААА х 2 |
| Схема обнаружения батареи | √ |
| Управление питанием внешнего устройства (Vext) | √ |
| Конструкция с низким энергопотреблением | Глубокий сон: 4 мкА |
| Электрические характеристики | Состояние | Минимум | Типичный | Максимум |
| Источник питания | Питание от USB (≥500 мА) | 4,7 В | 5В | 6В |
| Литиевое питание (≥250 мА) | 1,8 В | 3В | 3В | |
| 3,3 В (контактный) с питанием (≥ 150 мА) | 2,7 В | 3,3 В | 3,5 В | |
| 5 В (контактный) с питанием (≥ 500 мА) | 4,7 В | 5В | 6В | |
| Потребляемая мощность (мА) | Излучение LoRa 10xa0дБ | 50 мА | ||
| Излучение LoRa 12xa0дБ | 60 мА | |||
| Излучение LoRa 15 дБ | 110 мА | |||
| Излучение LoRa 20xa0дБ | 130 мА | |||
| Выход | Контактный выход 3,3 В | 500 мА | ||
| Контактный выход 5 В (только питание от USB) | Равен входному току | |||
| Управление питанием внешнего устройства (Vext 3.3V) | 350 мА |
Показать больше
Описание
Точные детали:
Таблица различий продуктов Heltec LoRa Node:Семейство продуктов Heltec LoRa уже включает следующие опции:
Связь с расширенным спектром LoRa (узел);
Батарея заряжена;
Хорошая конструкция радиочастотной схемы и согласование импеданса.
| Продукт | Тип① | MCU | ВСПЫШКА | Батарея | Обнаружение батареи | Текст③ | Низкая мощность④ | Отображать |
| Wi-Fi ЛоРа 32 | Dev-Board | ESP32 | 4 МБ | Литий② | Икс | Икс | Икс | OLED (128x64) |
| Wi-Fi LoRa 32 (V2) (Код продукта: 1639291) | Dev-Board | ESP32 | 8 МБ | Литий② | √ | √ | 800 мкА | OLED (128x64) |
| Беспроводная палка (Код продукта: 1639290) | Dev-Board | ESP32 | 8 МБ | Литий② | √ | √ | 800 мкА | ОЛЕД (64x32) |
| Беспроводной джойстик Lite (Код продукта: 1638098) | Dev-Board | ESP32-ПИКО | 4 МБ | Литий② | √ | √ | 35 мкА | Икс |
| Беспроводная оболочка (Код продукта: 1638101) | Модуль | ESP32-ПИКО | 4 МБ | – | √ | Икс | 10 мкА | Икс |
| ЛоРа Комплект 151 (Код продукта: 1639289) | Dev-Board | СТМ32L151CBU6 | 128 КБ | Литий | Икс | Икс | 7 мкА | Икс |
| ЛоРа Узел 151 (Код продукта: 1638100) | Dev-Board | СТМ32L151CCU6 | 256 КБ | 1/2 AA литиевая хлорсульфитная батарея | √ | √ | 1,8 мкА | Икс |
| черепаха доска (Эта вещь) | Dev-Board | СТМ32Л432КС | 256 КБ | ААА х 2 | √ | √ | 5 мкА | Икс |
Примечания:
① – Тип:
Dev-Board — можно использовать напрямую;
Модуль — только основная функция, необходимо взаимодействие с внешней печатной платой или схемой.
② – Литиевые: все разъемы для литиевых батарей для плат Heltec имеют тип SH1.25-2;
③ — Vext: выход 3,3 В (500 мА), для питания внешних устройств (например, датчиков), в режиме глубокого сна, Vext можно отключить с помощью программного обеспечения;
④ — Низкое энергопотребление: конструкция продуктов с низким энергопотреблением, полная схема, измеренные данные представляют собой ток системы во время глубокого сна.
Введение:

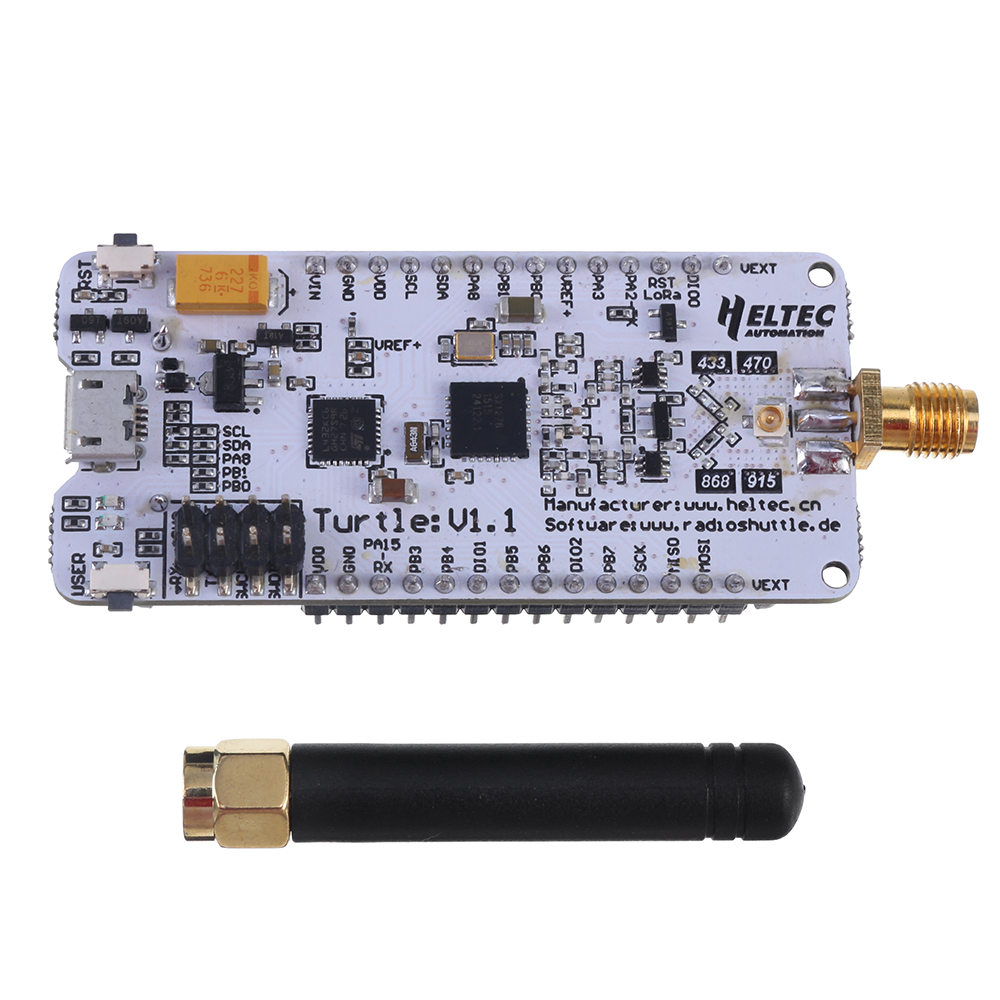

Готовое решение Turtle board можно использовать сразу. Поддержка стандартного протокола LoRaWAN и протокола RadioShuttle. Прилагаемое программное обеспечение радиопротокола RadioShuttle обеспечивает связь между узлами без дополнительных маршрутизаторов и серверов. Плата Turtle LoRa от HelTec Automation может работать 10 лет на батареях AAA (стандартных или перезаряжаемых NiMH) с использованием программного обеспечения протокола беспроводной связи RadioShuttle LoRa с низким энергопотреблением.
О протоколе RadioShuttle:
РадиоШаттл Protocol — это программное обеспечение протокола беспроводной связи LoRa между узлами. По сравнению с LoRaWAN™, который способен эффективно отправлять сообщения быстрым и безопасным способом, любой узел может работать как шлюз. Мы также предоставляем исходный код сервера MQTT и приложений для IOS/Android.
| LoRaWANTM | RadioShuttle |
| Требуется концентратор | Концентратор не требуется, станция использует обычный модуль LoRa |
| Плата за сетевую подписку (при использовании сервера MQTT) | Нет ежемесячных платежей |
| Одна большая радиоячейка | Множество небольших независимых радиоячеек |
| Занятая сеть в радиусе многих километров | Небольшие сети без помех |
| Единая точка отказа (концентратор) | Автоматическая регулировка мощности передачи — увеличение срока службы батареи |
| Высокая задержка, больший коэффициент распространения, т.е. SF11 (1320 мс) | Низкая задержка, малый коэффициент расширения, т.е. SF7 (120 мс) |

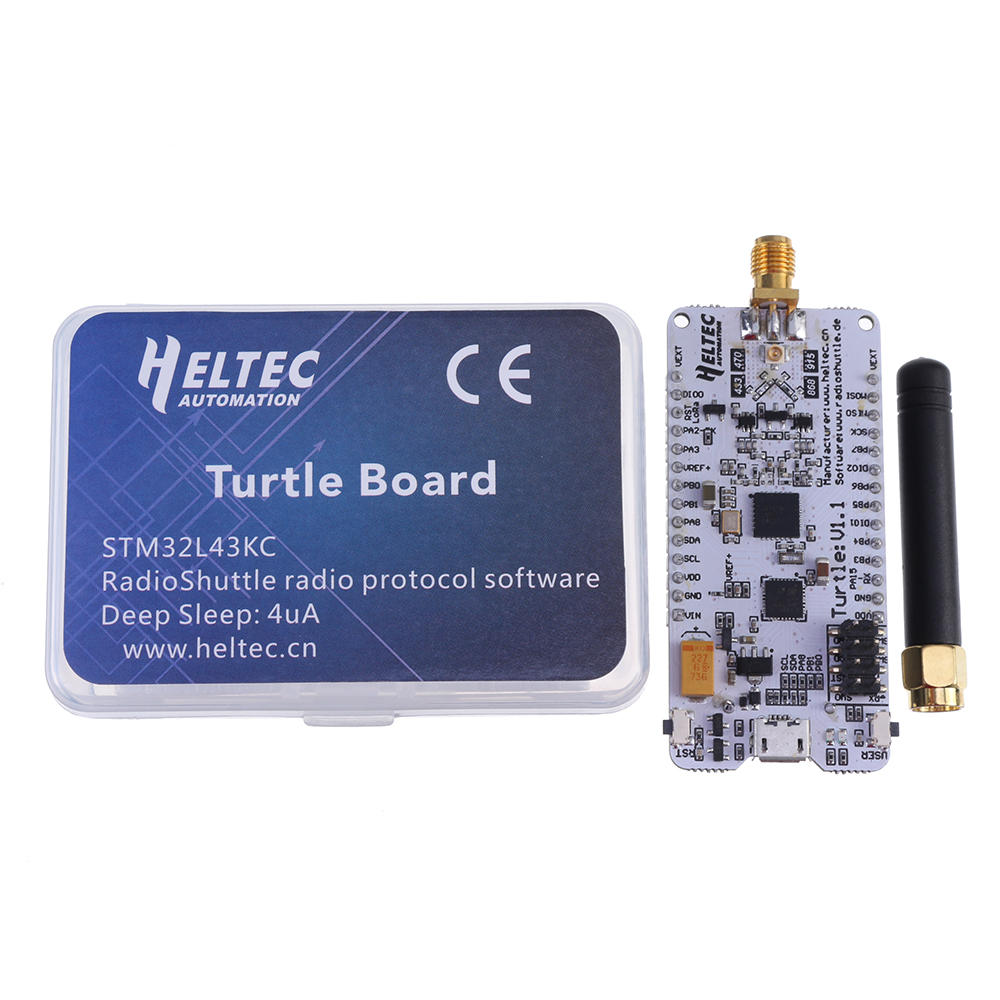

1 х черепаховая доска
1 х коробка
Поддержка файлов:
Технический паспорт в формате PDF:
Узнайте больше о Turtle Board:
https://www.radioshuttle.de/en/turtle-en/turtle-board-en/
Узнайте больше о протоколе RadioShuttle:
https://www.radioshuttle.de/en/radioshuttle-en/protocol/
Утилита RadioShuttle STM32 (DFU Tools Special for Turtle Board):
https://www.radioshuttle.de/en/turtle-en/radioshuttle-stm32-utility-en/
Схема распиновки черепаховой доски:
