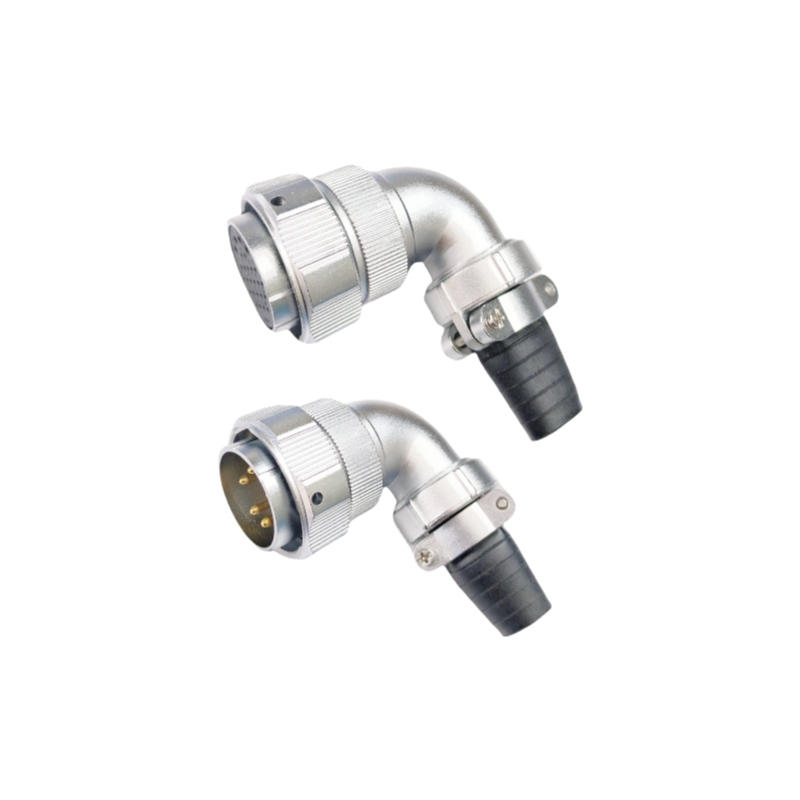

Elecbee Металлический авиационный разъем WY Serie Series с угловой задней оболочкой и кабельными зажимными пластинами Правой угловой 11PIN женский штекер WY32K11TV
SKU: EB-WY32K11TV
Избранное
Ключевые характеристики
Функции:
- Материал: раковина цинк сплава, прочная и долговечная для суровых условий
- Технические характеристики: доступны несколько измерений и конфигураций
- Окружающая среда: Использование на открытом воздухе IP55-IP67
- С блокирующей структурой штыка, отличным компонентом для работы в водонепроницаемых и вибрирующих условиях.
- Приложения: EV Batteries, автоматизация, роботы, безопасность, мониторинг, датчики и т. Д.
Показать больше
Характеристики
Количество позиций:
19 Пин4 Пин6 Пин8 Пин10 Пин12 пин-кабина11 Пин13 ПинКонтактный тип:
Гнездовой контактШтыревой контактВ наличии
Кол-во.
1
**Цена за ед.**
$ 9.71
Общая цена
$ 9.71
$ 9.71
Кол-во.
**Цена за ед.**
Общая цена
20+
$9.71
$ 194.20
50+
$8.74
$ 437.00
100+
$7.77
$ 777.00
Характеристики
Атрибут
Значение
Поиск
Тип разъема
Штекер
Монтажный тип
Тип кабела
Завершение
Солдер
Контактный тип
Гнездовой контакт
Раковина отделка
Хромированная настилий
Количество позиций
11 Пин
Рабочая температура
-40°C~+85°C
Экранирование
Неапеллированного
Защита от входа
IP65
Рейтинг тока
25А
Оцененное напряжение
500VAC
Серия разъемов
WY32
Цвет
Серебро
Тип крепления
Байоне
Ориентация
Угловой
Материал раковины
Цинковой сплав
Контактный материал
Латур
Контактный финиш
Золотой Пол
Изолирующие материалы
PPS
Диаметр кабеля
11AWG
Размер оболочки
М32
Изоляция цвета
Черный
Описание
01 / Особенности серии
Для надёжных промышленных соединений
WY — семейство круглых разъёмов из цинкового сплава для автоматизации, робототехники, наружного оборудования, систем аккумуляторов EV, транспорта, видеонаблюдения и датчиков.
Быстродействующий байонетный замок; позолоченные латунные контакты; вставки PPS; пайка, винтовое и обжимное подключение; прямые, угловые, шланговые, с разгрузкой натяжения, экранированные, панельные и линейные исполнения. Стандартные версии рассчитаны на 500 циклов, USB-совместимые — на 1500 циклов.
02 / Руководство по конфигурации
Руководство по конфигурации
Сначала определите корпус вилки или розетки, затем подтвердите ответную часть, размер корпуса и вариант кабельного ввода.
03 / Справочник кода заказа
Справочник кода заказа
Проверьте тип корпуса, пол контактов, способ подключения и число контактов для выбранного изделия.
04 / Габаритные чертежи
Габаритные чертежи
Перед монтажом проверьте чертежи вилки и розетки.
05 / Электрические характеристики
Электрические характеристики
Выбирайте значения по точному размеру корпуса и расположению контактов. Сечение провода, диаметр контакта и отдельные значения зависят от схемы.
| SHELL SIZE | CONTACT OPTIONS | RATED CURRENT | RATED VOLTAGE | TEST VOLTAGE | CONTACT RESISTANCE |
|---|---|---|---|---|---|
| WF16 | 2–10, including B options | 5–15 A | 400–500 V AC | 1200–1500 V AC | 2.5 mΩ |
| WF20 | 2–15, including 6B | 5–25 A | 400–500 V AC | 1200–1500 V AC | 1–5 mΩ |
| WF24 | 2–19, including 12B | 5–25 A | 400–500 V AC | 1200–1500 V AC | 1–5 mΩ |
| WF28 | 2–35, including BB and B options | 5–60 A | 400–500 V AC | 1200–1500 V AC | 0.5–5 mΩ |
| WF32 | 4–19, including 8B and 10B | 10–50 A | 500 V AC | 1500 V AC | 0.5–2.5 mΩ |
| WF40 | 5–52 | 5–50 A | 400–500 V AC | 1200–1500 V AC | 0.5–5 mΩ |
| WF48 | 5–42 | 10–100 A | 500 V AC | 1500 V AC | 0.3–2.5 mΩ |
| WF55 | 4–61 | 10–150 A | 500 V AC | 1500 V AC | 0.2–2.5 mΩ |
06 / Руководство по применению
Руководство по применению
Руководство по применению
- Промышленное управление и автоматизация
- Машины, системы движения и робототехника
- Оборудование связи, мониторинга и безопасности
- Силовые и сигнальные интерфейсы оборудования
Руководство по применению
- Правильный размер корпуса и ответная часть
- Число и расположение контактов
- Ввод кабеля, подключение и разгрузка натяжения
- Напряжение/ток для выбранной схемы
- Условия среды и монтажный зазор
Руководство по доставке
Доставка | Срок доставки | Elecbee отправляет заказы один раз в день около 17:00, за исключением воскресенья. После отправки расчетное время доставки зависит от выбранной вами службы доставки. Экспресс-доставка: 3–7 дней. Стандартная почта: 7–20 дней. | |
| Тарифы на доставку | Тарифы на доставку вашего заказа можно найти в корзине. | ||
| Варианты доставки | Мы предлагаем услуги экспресс-доставки и стандартной доставки. | ||
| Отслеживание доставки | Мы уведомим вас по электронной почте с номером отслеживания после отправки заказа. Вы можете отслеживать заказ с помощью функции «Отследить мой заказ». | ||
| Возврат/Гарантия | Возврат | Возвраты обычно принимаются, если завершены в течение 30 дней с даты отправки. Для получения разрешения на возврат свяжитесь со службой поддержки клиентов. Детали должны быть неиспользованными и в оригинальной упаковке. Клиент несет расходы на доставку | |
| Гарантия | Все покупки в Elecbee поставляются с 30-дневной политикой возврата денег плюс 1-летняя гарантия Elecbee от производственных дефектов. | ||
| Эта гарантия не распространяется на изделия, дефекты которых вызваны неправильной сборкой клиентом, несоблюдением инструкций клиентом, модификацией продукта, халатной или неправильной эксплуатацией | |||
| Заказ | Как купить | Elecbee принимает онлайн-заказы. | |
| Добавить в корзину > Оформить заказ > Подать заказ > Завершить оплату > Доставка | |||
| Оплата | PayPal, Кредитная карта (Visa, MasterCard, American Express), Банковский перевод. | ||
Рекомендуем для вас
Отзывы(5)
4.4
5★
60%(3)4★
20%(1)3★
20%(1)2★
0%(0)1★
0%(0)Все отзывы от проверенных покупателей
S
Reliable performance in industrial sensors. Love the metal housing—it survives bumps and weather without issues.
O
Good connector for harsh environments, but took time to align properly during installation. Works well once locked in.
C
Used in an EV battery monitoring setup—exactly what we needed. The right-angle plug saves space and the connection is vibration-proof.
R
Solid build quality and the bayonet lock makes connections quick and secure, even with gloves on. Just wish more cable clamping sizes were available.
B
Perfect fit for our outdoor robotics project. The zinc alloy shell feels rugged and the IP67 rating gives peace of mind in wet conditions.
