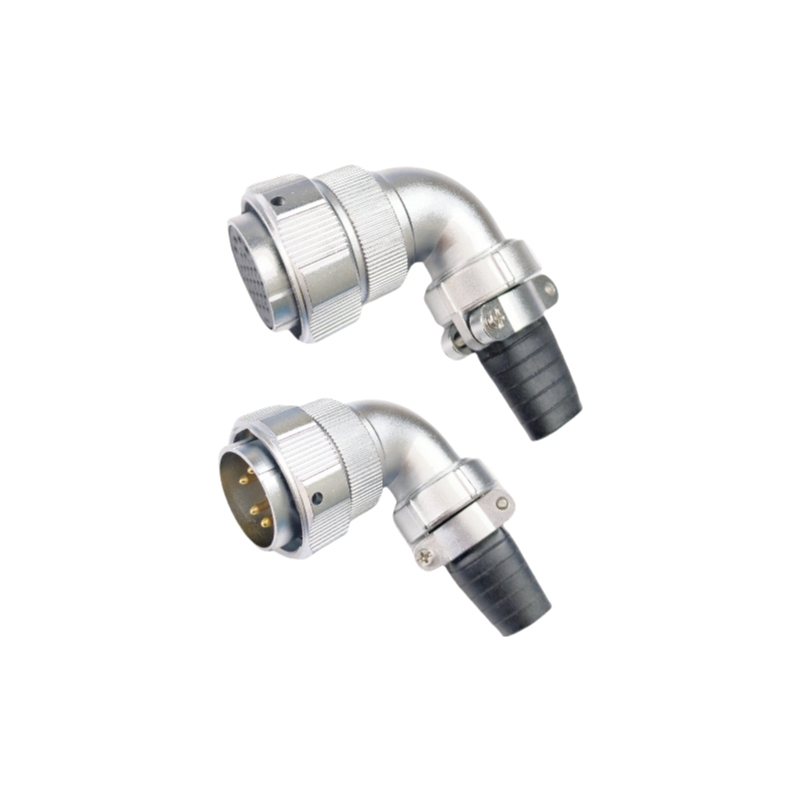

Elecbee Металлический авиационный разъем WY Series Serce с угловой задним оболочкой и кабельными зажимами Правой угловой 10PIN SLUCK WY32J10TV
SKU: EB-WY32J10TV
Избранное
Ключевые характеристики
Функции:
- Материал: раковина цинк сплава, прочная и долговечная для суровых условий
- Технические характеристики: доступны несколько измерений и конфигураций
- Окружающая среда: Использование на открытом воздухе IP55-IP67
- С блокирующей структурой штыка, отличным компонентом для работы в водонепроницаемых и вибрирующих условиях.
- Приложения: EV Batteries, автоматизация, роботы, безопасность, мониторинг, датчики и т. Д.
Показать больше
Характеристики
Количество позиций:
19 Пин4 Пин6 Пин8 Пин10 Пин12 пин-кабина11 Пин13 ПинКонтактный тип:
Гнездовой контактШтыревой контактВ наличии
Кол-во.
1
**Цена за ед.**
$ 9.71
Общая цена
$ 9.71
$ 9.71
Кол-во.
**Цена за ед.**
Общая цена
20+
$9.71
$ 194.20
50+
$8.74
$ 437.00
100+
$7.77
$ 777.00
Характеристики
Атрибут
Значение
Поиск
Тип разъема
Штекер
Монтажный тип
Тип кабела
Завершение
Солдер
Контактный тип
Штыревой контакт
Раковина отделка
Хромированная настилий
Количество позиций
10 Пин
Рабочая температура
-40°C~+85°C
Экранирование
Неапеллированного
Защита от входа
IP65
Рейтинг тока
10А, 25А
Оцененное напряжение
500VAC
Серия разъемов
WY32
Цвет
Серебро
Тип крепления
Байоне
Ориентация
Угловой
Материал раковины
Цинковой сплав
Контактный материал
Латур
Контактный финиш
Золотой Пол
Изолирующие материалы
PPS
Диаметр кабеля
14AWG, 11AWG
Размер оболочки
М32
Изоляция цвета
Черный
Описание
01 / Особенности серии
Для надёжных промышленных соединений
WY — семейство круглых разъёмов из цинкового сплава для автоматизации, робототехники, наружного оборудования, систем аккумуляторов EV, транспорта, видеонаблюдения и датчиков.
Быстродействующий байонетный замок; позолоченные латунные контакты; вставки PPS; пайка, винтовое и обжимное подключение; прямые, угловые, шланговые, с разгрузкой натяжения, экранированные, панельные и линейные исполнения. Стандартные версии рассчитаны на 500 циклов, USB-совместимые — на 1500 циклов.
02 / Руководство по конфигурации
Руководство по конфигурации
Сначала определите корпус вилки или розетки, затем подтвердите ответную часть, размер корпуса и вариант кабельного ввода.
03 / Справочник кода заказа
Справочник кода заказа
Проверьте тип корпуса, пол контактов, способ подключения и число контактов для выбранного изделия.
04 / Габаритные чертежи
Габаритные чертежи
Перед монтажом проверьте чертежи вилки и розетки.
05 / Электрические характеристики
Электрические характеристики
Выбирайте значения по точному размеру корпуса и расположению контактов. Сечение провода, диаметр контакта и отдельные значения зависят от схемы.
| SHELL SIZE | CONTACT OPTIONS | RATED CURRENT | RATED VOLTAGE | TEST VOLTAGE | CONTACT RESISTANCE |
|---|---|---|---|---|---|
| WF16 | 2–10, including B options | 5–15 A | 400–500 V AC | 1200–1500 V AC | 2.5 mΩ |
| WF20 | 2–15, including 6B | 5–25 A | 400–500 V AC | 1200–1500 V AC | 1–5 mΩ |
| WF24 | 2–19, including 12B | 5–25 A | 400–500 V AC | 1200–1500 V AC | 1–5 mΩ |
| WF28 | 2–35, including BB and B options | 5–60 A | 400–500 V AC | 1200–1500 V AC | 0.5–5 mΩ |
| WF32 | 4–19, including 8B and 10B | 10–50 A | 500 V AC | 1500 V AC | 0.5–2.5 mΩ |
| WF40 | 5–52 | 5–50 A | 400–500 V AC | 1200–1500 V AC | 0.5–5 mΩ |
| WF48 | 5–42 | 10–100 A | 500 V AC | 1500 V AC | 0.3–2.5 mΩ |
| WF55 | 4–61 | 10–150 A | 500 V AC | 1500 V AC | 0.2–2.5 mΩ |
06 / Руководство по применению
Руководство по применению
Руководство по применению
- Промышленное управление и автоматизация
- Машины, системы движения и робототехника
- Оборудование связи, мониторинга и безопасности
- Силовые и сигнальные интерфейсы оборудования
Руководство по применению
- Правильный размер корпуса и ответная часть
- Число и расположение контактов
- Ввод кабеля, подключение и разгрузка натяжения
- Напряжение/ток для выбранной схемы
- Условия среды и монтажный зазор
