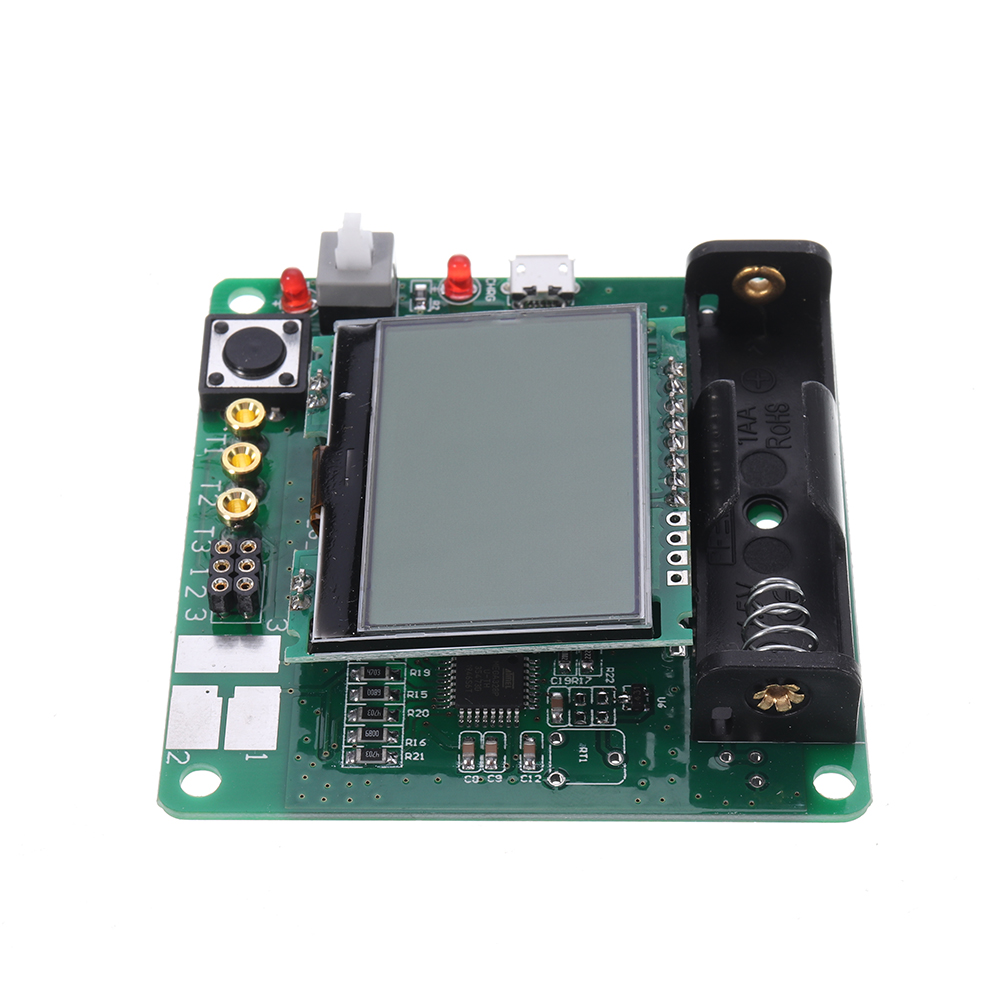

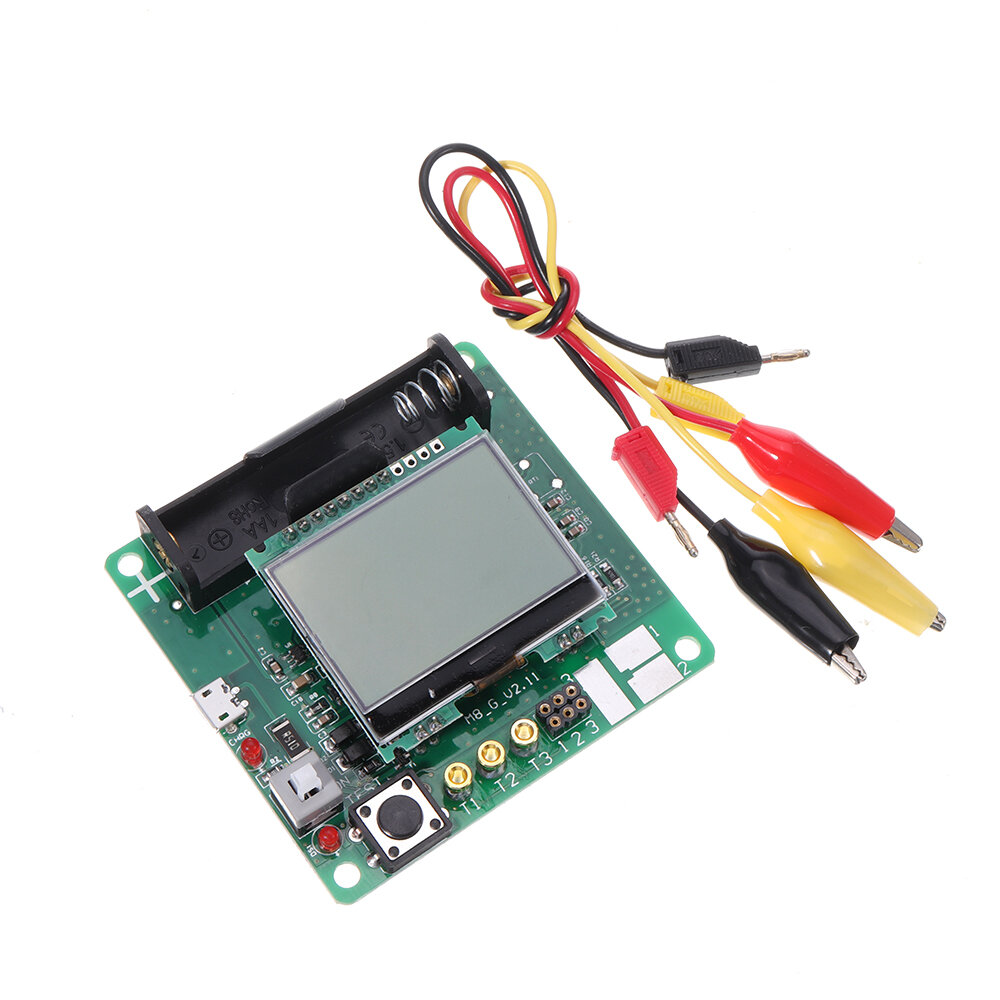

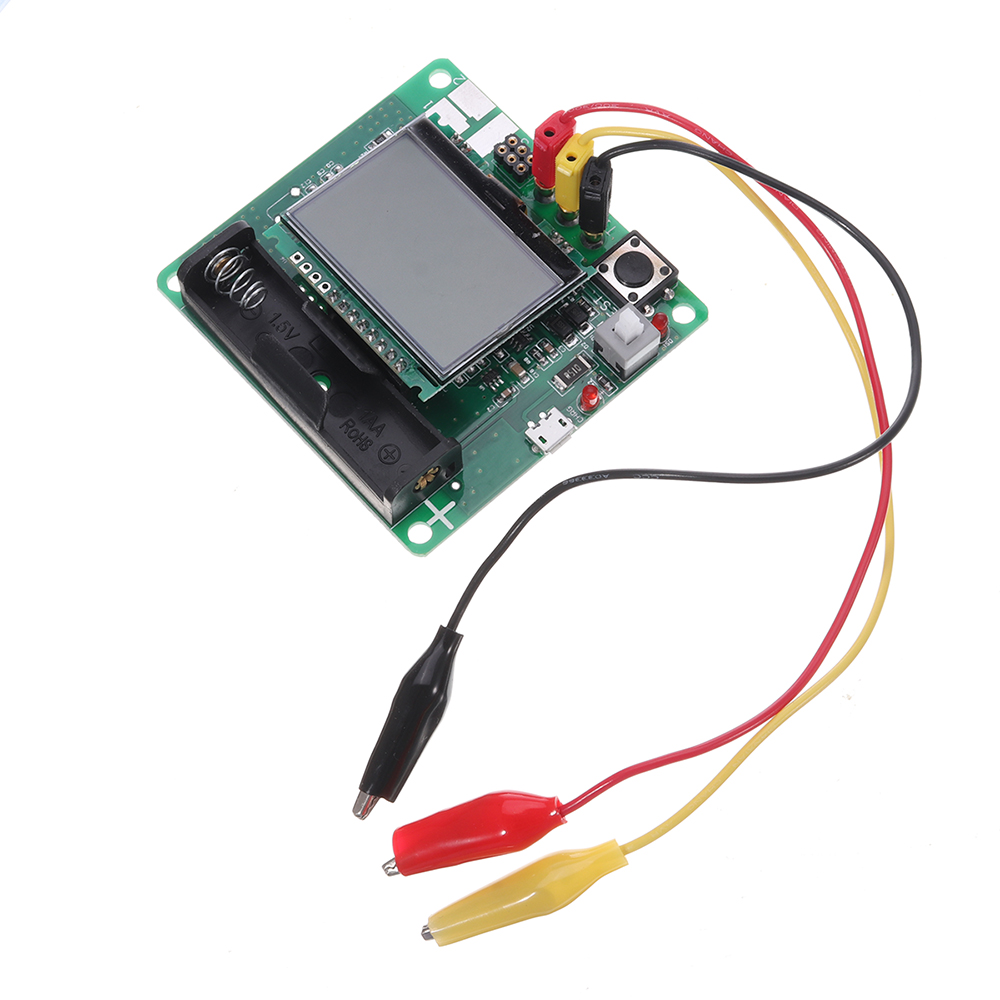

Elecbee LCR-T4 Mega328 M328 Мультиметр Тестер транзисторов Многофункциональный измеритель емкости ESR MOS PNP NPN LCR с тестовым кабелем

1. Одна ключевая операция измерения, задержка автоматического отключения питания. Ток выключения всего 20 нА, поддержка работы от батареи.

2. Автоматическое обнаружение биполярных транзисторов PNP и NPN, N, P-канальных MOSFET, JFET FET, диодов, двух диодов, тиристоров, резисторов, конденсаторов, катушек индуктивности. Определения контактов автоматического обнаружения.

3. Измерение коэффициента усиления тока (В) биполярного транзистора и напряжения включения эмиттерного перехода (Uf). Коэффициент усиления транзистора Дарлингтона можно определить по высокому пороговому напряжению и высокому току.

4. Может обнаруживать биполярные транзисторы и внутренние защитные диоды MOSFET и отображать их на экране.

5. Измерение порогового напряжения и емкости затвора MOSFET.

6. Поддержка двух измерений сопротивления, можно измерить потенциал. Если потенциометр настроен на его конец, тестер не может различить середину и концы штифта.

7. Разрешение измерения сопротивления составляет 0,1 Ом, максимальное значение измерений 50 МОм.

8. Диапазон измерения емкости от 25 пФ до 100 мФ (100000 мкФ). Разрешение до 1 пФ, диапазон измерения индуктивности 0,01 мГн-20Гн, в противном случае он будет отображаться как резистор, сопротивление индуктора постоянному току выше, чем если бы Европа 2100 также отображалась как резистор.

9. Он может обнаруживать 2 мкФ выше эквивалентного последовательного сопротивления конденсатора (ESR), разрешение 0,01 Ом. Эта функция очень важна для определения характеристик конденсатора.

10. Он может отображать символы двух диодов в правильном направлении, а также показывает прямое падение напряжения.

11. Обнаружение светодиодом падения прямого напряжения на диоде выше нормального. Двойные светодиоды определяются как двойной диод. Одновременное обнаружение мигания светодиодов.

12. Время для каждого теста составляет около двух секунд, только измерения большой емкости и индуктивности займут много времени.

Короткие три тестовых стороны, в тесте, экран подсказывает шаг исправления. Когда будет предложено отключить короткий конец времени калибровки, три теста будут продолжены, когда будет предложено в 1-3-футовом доступе к конденсатору 100 нФ с течением времени, доступ к распределению после программы коррекции конденсаторов 1 мкФ автоматически перейдет к следующему шагу. Исправление до конца перезагрузки для завершения исправления.

Технические характеристики:
Основные параметры и использование:

1. с использованием микроконтроллера ATmega8, ATmega168 или ATmega328.

2. Результаты на ЖК-дисплее размером 2x16 символов.

3. однокнопочное управление, автоматическое отключение питания.

4. ток отключения всего 20 нА, поддержка работы от батареи.

5. недорогая версия без кристалла, автовыключение. 1.05k версии программного обеспечения ATmega168 или ATmega328 в спящем режиме, когда нет измерений для снижения энергопотребления.

6. Автоматическое обнаружение биполярных транзисторов PNP и NPN, N, P-канальных MOSFET, JFET, диодов, двойного диода, тиристора SCR.

7. автоматически определяет расположение выводов.

8. Измерения порогового напряжения и коэффициента усиления тока эмиттерного перехода биполярного транзистора.

9. Транзистор Дарлингтона благодаря высокому пороговому напряжению и сильноточному коэффициенту усиления идентифицирован.

10. Пары биполярных транзисторов, защитный диод MOSFET тестируют пороговое значение напряжения и измеряют емкость затвора MOSFET.

12. Поддерживает два измерения сопротивления, а символы показывают четыре самых высоких числа и единицы измерения. Оба конца символа резистора показаны подключенными к номеру щупов тестера (1-3). Следовательно, потенциал также может быть измерен. Если потенциометр настроен на его конец, тестер не может различить середину и концы штифта.

13. Разрешение измерения сопротивления составляет 0,1 Ом, максимальное измеренное значение 50 МОм.

14. можно обнаружить и измерить конденсатор. Максимум четыре числа и единицы. Значения могут быть от 25 пФ (тактовая частота 8 МГц, 50 пФ при тактовой частоте 1 МГц) до 100 мФ. Разрешение до 1 пФ (тактовая частота 8 МГц).

15. может быть больше, чем значение измеренного значения емкости эквивалентного последовательного сопротивления (ESR) конденсатора 2 мкФ. Разрешение 0,01 Ом и двузначный цифровой дисплей. Для этой функции требуется как минимум 16K Flash ATMEGA (ATmega168 или ATmega328).

16. Может отображать символы двух диодов в правильном направлении. Кроме того, отображается прямое падение напряжения.

17. Обнаружение светодиодом прямого падения напряжения на диоде намного выше, чем обычно. Двойные светодиоды определяются как двойной диод.

18. Стабилитрон 18 можно обнаружить, если обратное напряжение пробоя меньше 4,5В. Это будет выглядеть как два диода, можно определить только по напряжению. Зонд вокруг символа диода такой же, и в этом случае вы можете установить пороговое напряжение 700 мВ, близкое к истинному аноду диода распознавания!

19. При проверке более трех диодных деталей, невозможность установить количество диодов, появится другое сообщение. Это произойдет только в том случае, если диод подключен ко всем трем щупам и хотя бы к одному диоду. В этом случае вам следует только подключить два щупа и начать измерения снова, один за другим.

20. Измеряет значения обратной емкости одного диода. Биполярные транзисторы тоже можно измерять, если соединить базу и коллектор или эмиттер.

21. нужно найти измерение полного моста соединения.

22. Значения конденсатора на 25 пф меньше, чем обычно невозможно обнаружить, но с параллельным диодом или конденсатором не менее 25 пф параллельно. В этом случае вы должны вычесть значения емкости шунта части.

23. Резистор ом будет измерять индуктивность менее 2100, если у вас есть как минимум 16K ATMEGA flash. Диапазон от 0:01мГн до 20Гн, но точность не очень хорошая. Результаты измерений показывают только один соединительный элемент.

24. Время тестирования составляет около двух секунд, только измерения емкости и индуктивности займут больше времени.

25. программное обеспечение может быть настроено на автоматическое отключение питания, чтобы измерить количество раз до этого.

26. Встроенная функция самотестирования с выбираемой тактовой частотой сигнала 50 Гц проверяет точность и ждет вызова (ATmega168 и ATmega328).

27. опциональная калибровка сопротивления и нулевого смещения измерительного оборудования, возможность самотестирования выхода порта (ATmega168 и ATmega328). Нужен конденсатор от 100 нФ до 20 мкФ, подключенный для компенсации аналогового компаратора между контактами 1 и 3 напряжения смещения. Это может уменьшить погрешность измерения на 40 мкФ выше конденсатора. При том же внутреннем калибровочном конденсаторе опорное напряжение напряжения находится для внутренней регулировки эталонного измерения коэффициента усиления АЦП.

Если испытательный ток превышает ток удержания, тиристор и симистор могут быть обнаружены. Но некоторый ток выше, чем у полупроводникового SCR и тестера симистора, может обеспечить ток срабатывания. Доступный тестовый ток составляет всего около 6 мА! Обратите внимание, что все функции используют только одночиповую программную память, как больше ATmega168.
