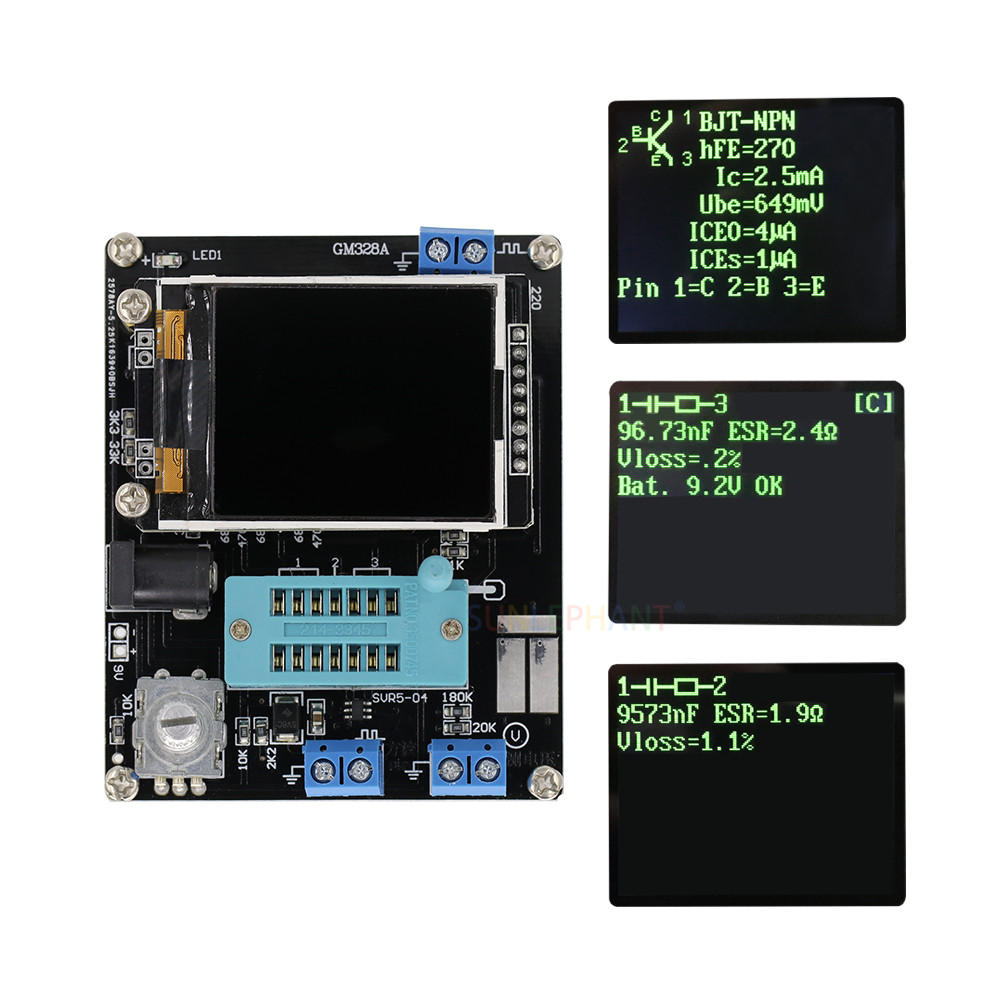

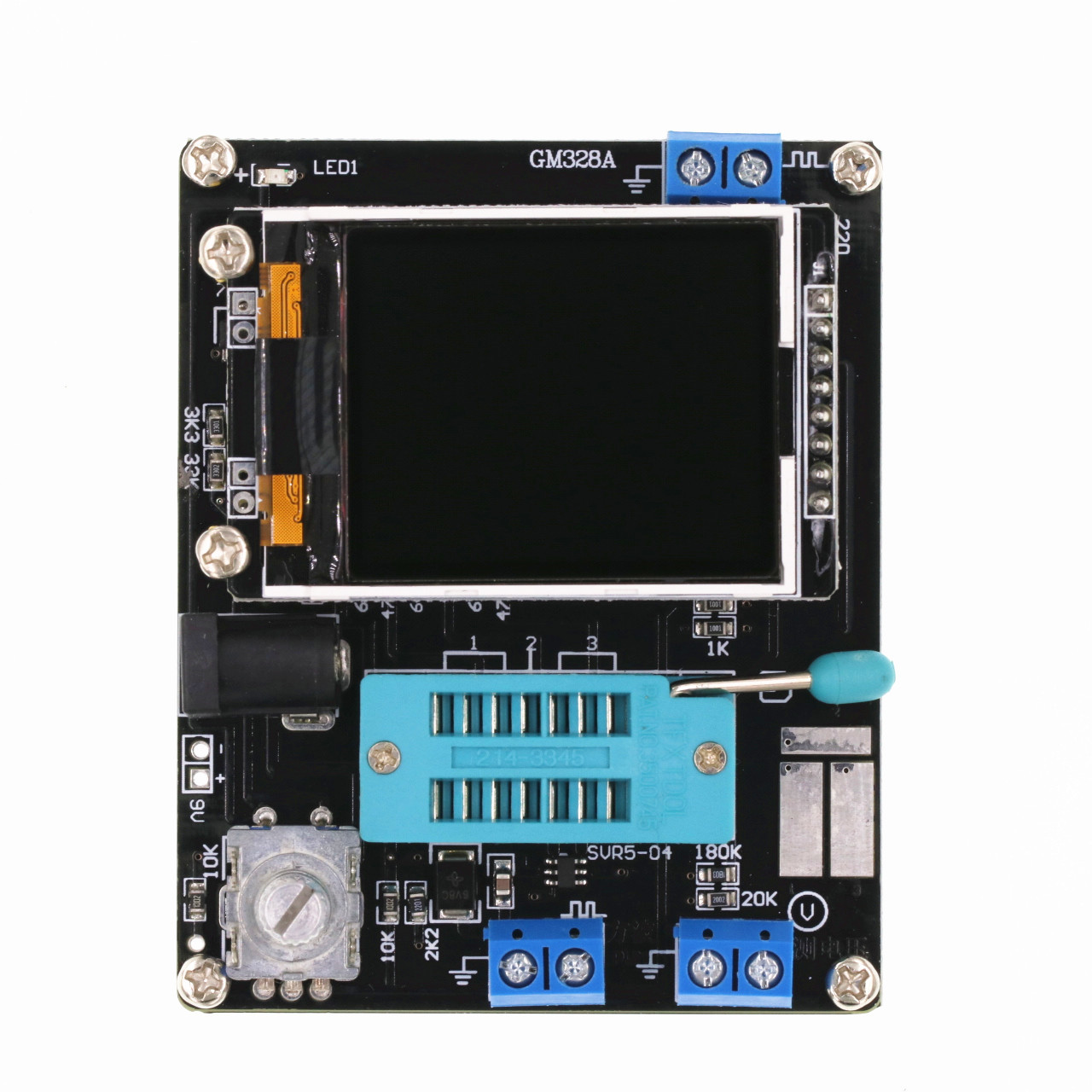

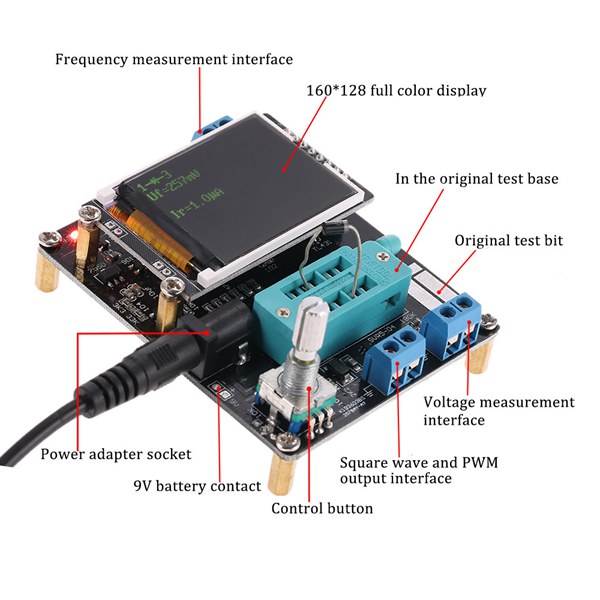

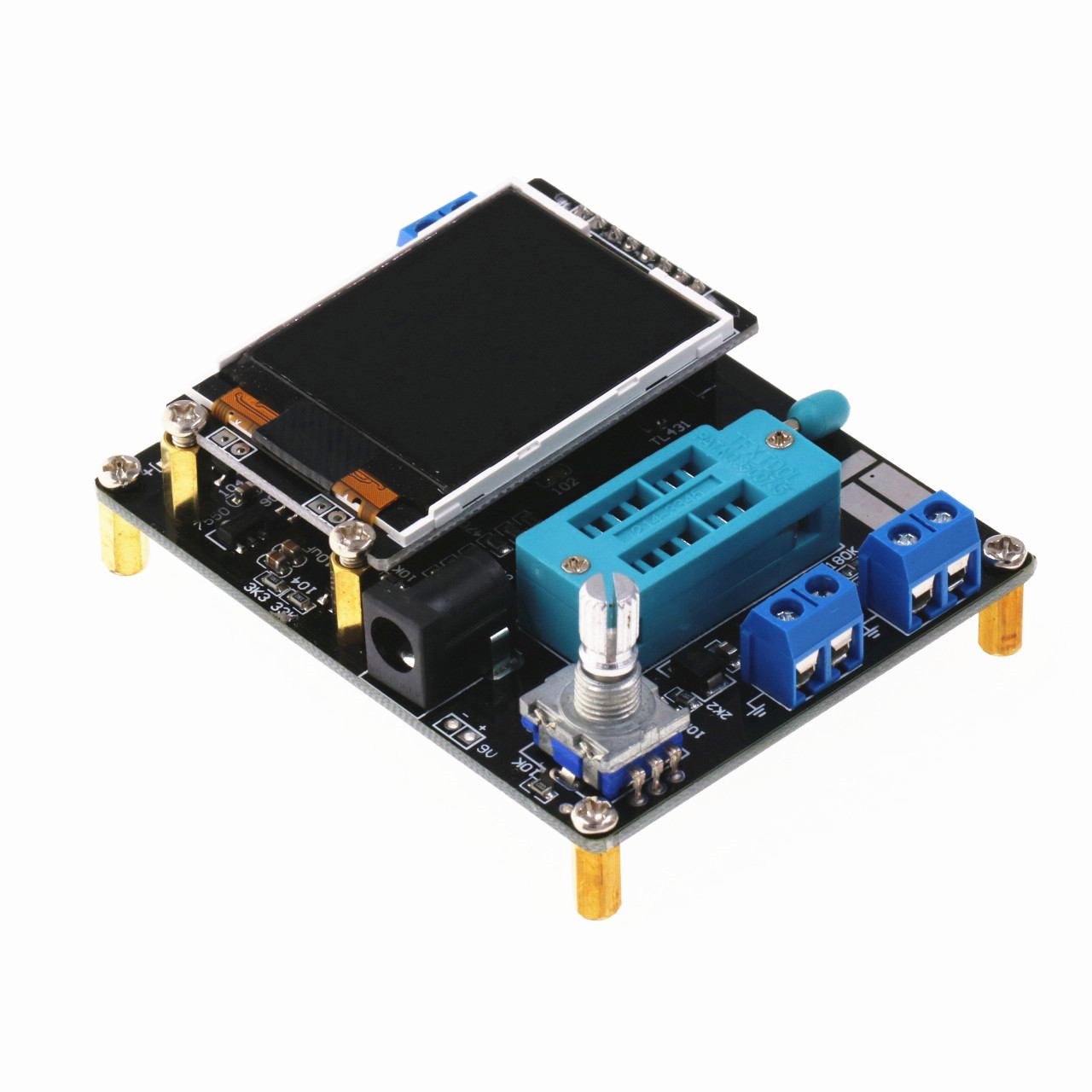

Elecbee GM328A ЖК-Транзисторный Тестер Диод Измеритель Сопротивления ШИМ Генератор Волн Припаянный Модуль
SKU: EB0046690
Избранное
Ключевые характеристики
1. В процессоре используется высокопроизводительный однокристальный ATMEAG328P DIP-28. С сиденьем IC.
2. Блок дисплея использует цветной дисплей 160x128 пикселей, количество символов всего экрана составляет 8x20, глубина цвета составляет 16 бит, символ компонента графического дисплея.
3. Управление поворотным кодовым переключателем, измерение одной кнопкой, автоматическое отключение.
4. Работает от ламинированной батареи 9 В, также может питаться от адаптера питания. Ток составляет около 30 мА, а ток около 20 нА после выключения.
5. Автоматическое обнаружение транзисторов NPN и PNP, полевых транзисторов, диодов, двойных диодов, тиристоров, тиристоров, автоматическая идентификация вышеуказанного распределения контактов транзистора.
6. Проверьте коэффициент усиления тока с общим эмиттером на триодах NPN и PNP, пороговое напряжение база-эмиттер, ток утечки коллектор-эмиттер при выключении.
7. Идентификация транзисторов Дарлингтона по пороговому напряжению база-эмиттер триода и сильноточному коэффициенту усиления.
8. Обнаружение силовых диодов и встроенных защитных диодов FET.
9. Проверьте пороговое напряжение включения затвор-исток полевого транзистора, сопротивление сток-исток во включенном состоянии, емкость затвор-исток.
10. Он может измерять до 2 резисторов одновременно, поэтому можно также измерять регулируемые резисторы на трех ножках. Если регулируемый резистор настроен на конечную точку, можно измерить только одно значение сопротивления.
11. Для конденсаторов емкостью более 90 нФ одновременно измеряется эквивалентное последовательное сопротивление (ESR). Разрешение эквивалентного последовательного сопротивления составляет до 0,01 Ом.
12. Для конденсаторов емкостью более 5000 пФ также отображается скорость падения напряжения после зарядки. Это значение может отражать добротность (значение добротности) конденсатора.
13. Измерьте одновременно до двух диодов, показав их положительное и отрицательное напряжение во включенном состоянии.
14. Светодиод также показан как графическое обозначение диода, и его напряжение включения намного выше, чем у обычного диода.
15. Стабилитрон с обратным напряжением пробоя менее 4,5 В также может быть обнаружен и отображен в виде двойного символа диода. Положительный и отрицательный полюса имеют символ диода с напряжением включения около 700 мВ, а напряжение включения, соответствующее другому символу диода, является регулируемой величиной. Поэтому не измеряйте одновременно обычный диод и стабилитрон.
16. При проверке одиночного диода одновременно проверяется емкость обратного перехода PN-перехода. Также можно проверить емкость PN-перехода транзистора. В это время одновременно могут быть размещены только база и эмиттер транзистора или база и коллектор.
17. Также можно протестировать конденсаторы емкостью менее 25 пФ. Для такого теста требуется конденсатор емкостью 30 пФ. Сначала проверьте конденсатор 30 пФ. Затем измерьте параллельно проверяемый конденсатор и повторите измерение. Вычтите измеренное значение конденсатора 30 пФ.
18. Одновременно измерьте индуктивность резисторов до 2100 Ом в диапазоне от 0,01 мГн до 20 Гн.
19. Процесс тестирования занимает около 2 секунд, а большие конденсаторы и катушки индуктивности требуют больше времени.
20. Диапазон измерения частоты от 1 Гц до 1 МГц и выше. Когда измеренная частота ниже 25 кГц, период может отображаться с разрешением 0,001 МГц.
21. Измерение постоянного напряжения до 50В.
22. Выходной сигнал прямоугольной формы с одним каналом, доступны несколько вариантов частоты, максимальная выходная частота составляет 2 МГц.
23. Выходной сигнал фиксированной частоты одного канала, регулируемый импульсный сигнал рабочего цикла (PWM), регулировка рабочего цикла от 1% до 99%.
24. Отдельная функция проверки емкости, метод проверки - непрерывное измерение. Для конденсаторов 2uF-50mF его можно измерить непосредственно в его цепи. (Схема, в которой находится измеряемый конденсатор, должна быть отключена, а измеряемый конденсатор должен быть полностью разряжен.)
25. Тиристоры и тиристоры могут распознавать только свои цоколевки, а также нужно проверять тиристор или тиристор с меньшим током срабатывания, чем может обеспечить тестер. Тестер может обеспечить ток запуска только до 6 мА.
26. Декодирование и кодирование инфракрасного дистанционного управления поддерживают формат кодирования чипов TC9012 и upD6121.
Уведомление:
Перед измерением емкости конденсатор необходимо разрядить, иначе очень велика вероятность повреждения измерителя.
Обязательно отключите питание от печатной платы при тестировании компонентов на печатной плате, остаточное напряжение испытательного оборудования не допускается.
Показать больше
Описание
Многофункциональный тестер транзисторов для автоматического обнаружения транзисторов NPN и PNP, N-канального, P-канального, MOSFET и JFET, диодов, двойного диода, тиристора, автоматического определения цоколевки транзистора. Его также можно использовать для измерения частоты и генератора сигналов ШИМ.
Технические характеристики:
Тип: Собранный тестер
Дисплей: 1,8-дюймовый ЖК-дисплей 160*128
Входное напряжение: 6,8-12 В постоянного тока
Рабочий ток: около 30 мА, измерено при входном напряжении 7,5 В постоянного тока
Измерение сопротивления: макс. 50МОм
Разрешение сопротивления: 0,01 Ом
Измерение емкости: 25 пФ~100 мФ
Разрешение емкости: 1 пФ
Измерение индуктивности: 0,01 мГн~20Гн
Размер печатной платы: 7,5x6 см/2,95x2,36 дюйма
Вес продукта: 50
Размер упаковки: прибл. 10 х 7 х 2 см / 3,94 х 2,75 х 0,8 дюйма
Вес упаковки: 53 г/1,9 унции
Размер упаковки: прибл. 10 х 7 х 2 см / 3,94 х 2,75 х 0,8 дюйма
Вес упаковки: 53 г/1,9 унции
1 х тестер транзисторов
