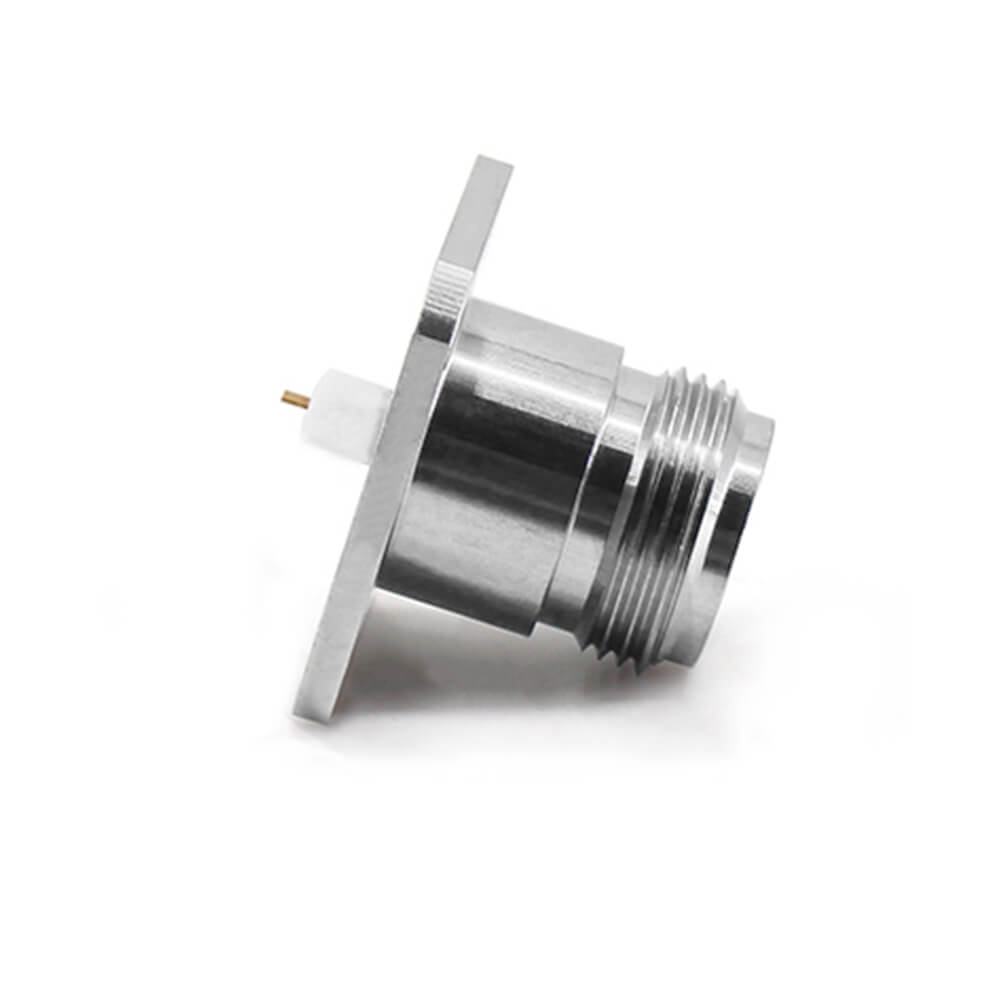

Elecbee Сменный разъем типа N, квадратный фланец 12,7 мм/0,500″ для штифта Φ0,91 мм/0,036″

SKU: EB-DRF-0117

Избранное

Ключевые характеристики

Высокочастотный RF-разъем 18 ГГц для надежной передачи сигнала.
Прочный корпус из нержавеющей стали для долговечности.
Женский N-разъем со съемным фланцем на 4 отверстия для легкого монтажа.
Идеален для сложных ВЧ-приложений в жестких условиях.

Описание

Номер детали: EB-DRF-0117
Описание: Заменяемый в полевых условиях РЧ-разъем N-типа, 12,7 мм / 0,500 ″, квадратная розетка с фланцем для штифта Φ0,91 мм / 0,036 ″.

Этот EB-DRF-0117, заменяемый в полевых условиях штыревой разъем N-типа с 4 отверстиями, квадратной фланцевой розеткой размером 12,7 мм / 0,500 дюйма для штыря Φ0,91 мм / 0,036 дюйма, диапазон частот от постоянного тока до 18 ГГц, импеданс 50 Ом, КСВН 1,15:1 (макс.) для постоянного тока ~ 18 ГГц, выдерживаемое напряжение 1500 В, ≥5000 мОйсопротивление изоляции, долговечность 500 циклов и рабочая температура -55°C~+165°C.

Преимущества

Большой размер
Высокая надежность
Хорошая механическая производительность
Широкий диапазон частот от постоянного тока до 18 ГГц

Приложения

Тест общего назначения
Соединитель для замены в полевых условиях
Установка в стойку и на панель
Гнездо для штифта Φ0,91 мм / 0,036 дюйма

Ключевая особенность

Полярность	Стандарт
Интерфейс	N-тип
Тип разъема	Затыкать
Пол разъема	Мужской
Импеданс	50 Ом
Форма кузова	Прямой
Крепление кузова	Фланец с 4 отверстиями
Способ крепления	Замена в полевых условиях

Характеристики производительности

Диапазон частот	постоянный ток ~ 18 ГГц
КСВ：	Постоянный ток ~ 18 ГГц: 1,15: 1 (макс.)
Контактное сопротивление	Центральный проводник ≤1,0 мОм
Контактное сопротивление	Внешний проводник ≤0,2 мОм
Изоляционное сопротивление	≥5000 мОм
Выдерживаемое напряжение	1500В
Долговечность	500 циклов
Рабочая Температура	-55℃~+165℃

Спецификации материалов

Корпус	Нержавеющая сталь типа 303
Корпус	Полированный и пассивированный
Центр контактов	Бериллиевая медь с покрытием
Центр контактов	Золото (MIL-G-45204)
Изоляторы	ПТФЭ и ПЭИ
