XIAO RA4M1 Conselho de Desenvolvimento Pré-Soldered

XIAO RA4M1 Conselho de Desenvolvimento Pré-Soldered

A XIAO RA4M1 é uma placa de desenvolvimento de microcontrolador compacta alimentada pelo Renesas RA4M1. Ele combina um processador Cortex-M4 de braço de 48MHz, 19 GPIOs, recursos analógicos de precisão, comunicação CAN Bus e carregamento de bateria de lítio em um fator de forma de 21 × 17,8mm. Cabeçalhos pré-soldados o tornam pronto para prototipagem de breadboard, educação eletrônica, robótica e desenvolvimento de dispositivos vestíveis.

Especificações Técnicas

• Modelo de produto: XIAO RA4M1, versão pré-soldada
• Microcontrolador: Renesas RA4M1 R7FA4M1AB3CNE
• Processador: 32-bit Braço Cortex-M4 com FPU
• Frequência máxima do relógio: 48MHz
• Memória flash: 256KB
• SRAM: 32KB
• EEPROM: 8KB
• E/S digital: 19
• Entradas analógicas: 6
• Resolução ADC: 14 bits
• Resolução DAC: 12 bits
• Interfaces de comunicação: 2 × I2C, 2 × UART e 2 × SPI
• Pode comunicação: CAN Interface de barramento
• Interface USB: USB 2.0

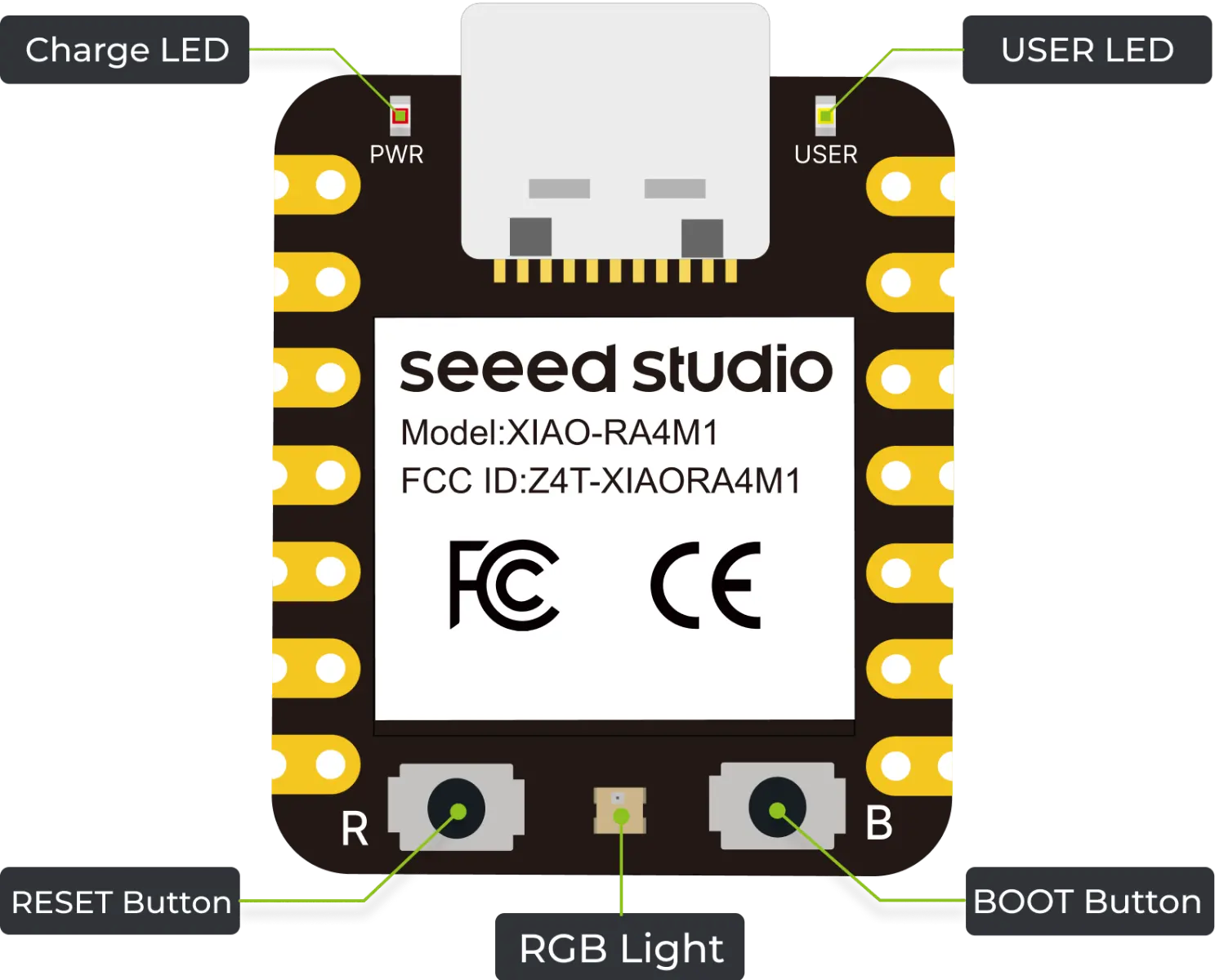

• Indicadores: 1 × LED do usuário, 1 × LED de alimentação e 1 × LED RGB
• Controles: 1 × botão RESET e 1 × botão BOOT
• Funções de segurança: criptografia de hardware AES-128/256
• Gerenciamento de energia: Carregamento de bateria de lítio a bordo
• Corrente de sono profundo: Aproximadamente 42,6μA a 3,7V em condições especificadas
• Compatilidade de software: Arduino IDE
• Temperatura de trabalho: -20°C a 70°C
• Dimensões: 21 × 17,8mm

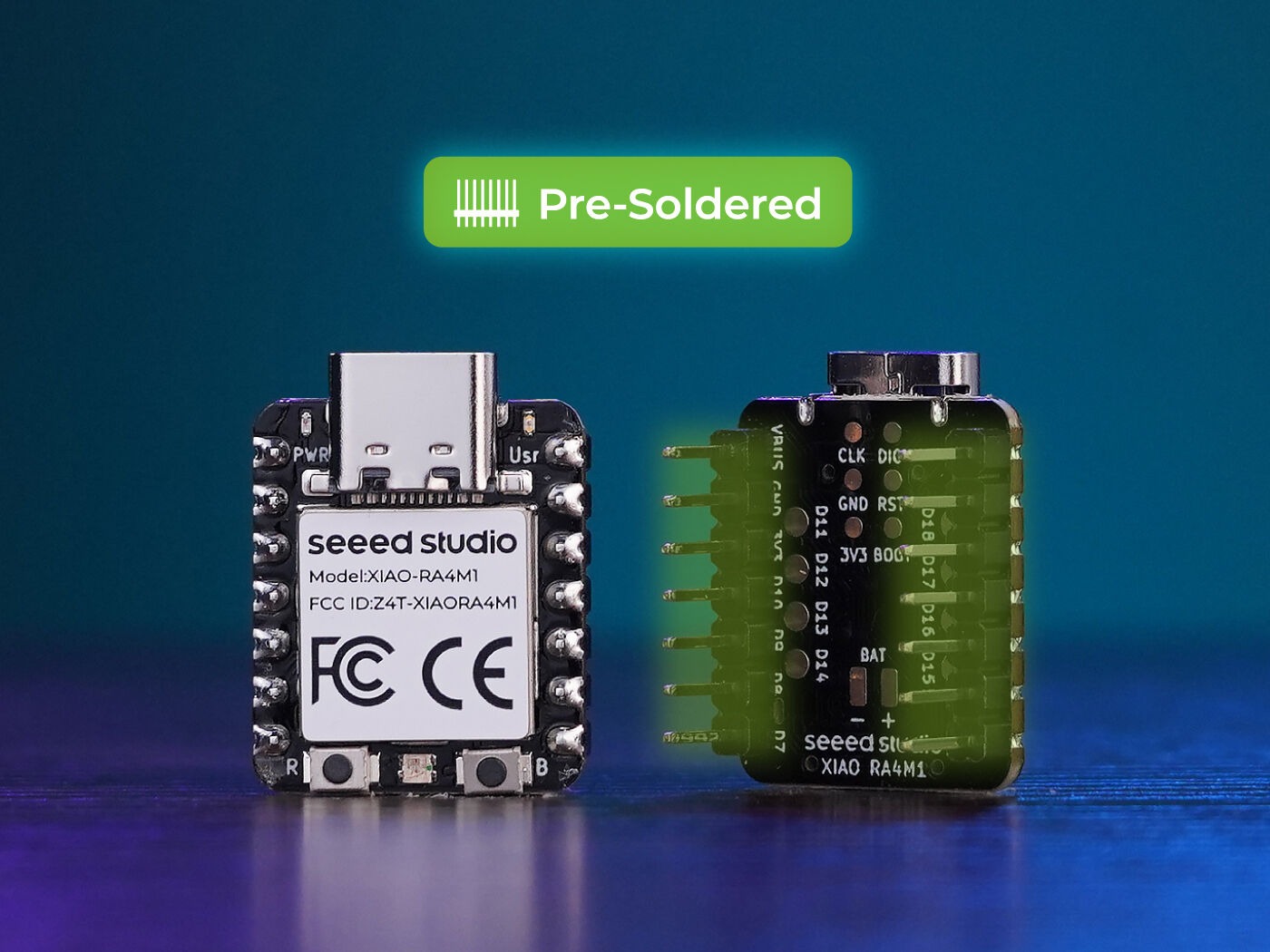

• Configuração do cabeçalho: Pré-soldado
• Conectividade sem fio a bordo: Nenhum

Processamento Renesas RA4M1

O Renesas RA4M1 integra um núcleo Cortex-M4 de braço de 48MHz com suporte de ponto flutuante de hardware. Seu Flash de 256KB, 32KB SRAM e 8KB EEPROM fornecem recursos para aquisição de sensores, automação embarcada, robótica e aplicações de controle em tempo real.

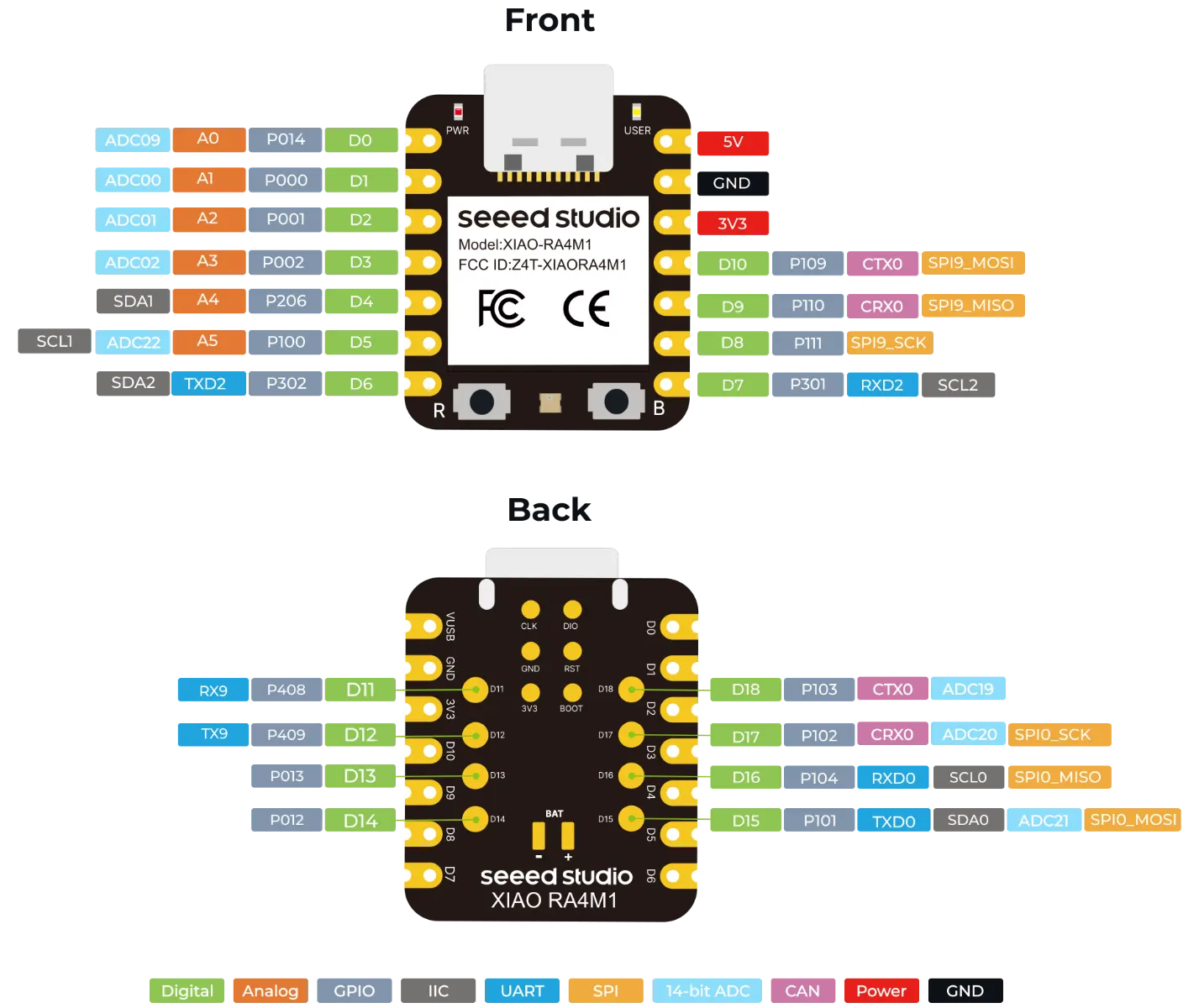

GPIO expandido e interfaces periféricas

Dezenove conexões digitais de E/S, incluindo oito pontos de E/S traseiros adicionais, suportam projetos embarcados complexos. Seis entradas analógicas e duas I2C, duas interfaces UART e duas SPI fornecem conectividade flexível para sensores, displays, atuadores e módulos de controle.

Precision Analog e CAN Suporte de barramento

O conversor analógico-digital integrado de 14 bits e o conversor digital-analógico de 12 bits suportam medição precisa e controle analógico. A interface CAN Bus permite a integração com sistemas de robótica, desenvolvimento automotivo e comunicação industrial compatíveis.

Design alimentado por bateria de baixa potência

Vários modos de operação e corrente de sono profundo tão baixo quanto aproximadamente 42,6μA em 3,7V ajudam a reduzir o consumo de energia. O carregamento de bateria de lítio a bordo suporta controladores portáteis, eletrônicos vestíveis e dispositivos de sensor remoto.

Arduino Prototipagem

A compatibilidade com o Arduino IDE fornece um ambiente de desenvolvimento acessível para educação e prototipagem rápida. Cabeçalhos pré-soldados permitem conexão imediata a tábuas de pão, fios de jumper e hardware de expansão compatível.

Aplicações típicas

• Sistemas de controle inteligente e automação
• Programação Arduino e educação eletrônica
• Projetos de robótica e controle motor
• Eletrônicos vensíveis e movidos a bateria
• Equipamento de comunicação da barra da CAN
• Aquisição de sensores e dispositivos de controle analógico
• Comprotiótipos de produtos embarcados compacto
