XIAO nRF52840 Sense Pré-Solda Bluetooth 5.4 TinyML Placa 64MHz Cortex-M4F 6-Axis IMU PDM Mic NFC 1MB Flash

XIAO nRF528404 Placa de desenvolvimento TinyML pré-solda do sentido

O XIAO nRF52840 Sense é uma placa de desenvolvimento de microcontrolador sem fio compacta e de baixa potência construída em torno do Nórdico nRF52840 SoC. Ele combina um processador Arm Cortex-M4 de 64MHz com FPU, Bluetooth Low Energy 5.4, Bluetooth Mesh, NFC, um IMU de seis eixos e um microfone digital PDM. Cabeçados pré-soldados e uma pegada de 21 × 17,8mm o tornam adequado para eletrônicos vestíveis, detecção de movimento, reconhecimento de áudio, TinyML e aplicativos IoT movidos a bateria.

Especificações Técnicas

• Modelo do produto: XIAO nRF52840 Sentir
• Versão: Pré-soldado
• Microcontrolador: Nordic nRF52844e SoC
• Arquitetura do processador: 32-bit Arm Cortex-M4 com FPU
• Frequência máxima do relógio: 64MHz
• Memória flash interna: 1MB
• RAM: 256KB
• Memória adicional a bordo: 2MB QSPI Flash
• Conectividade sem fio: Bluetooth Low Energy 5.4
• Conectividade de malha: Bluetooth Mesh
• Antena sem fio: antena 2.4GHz a bordo

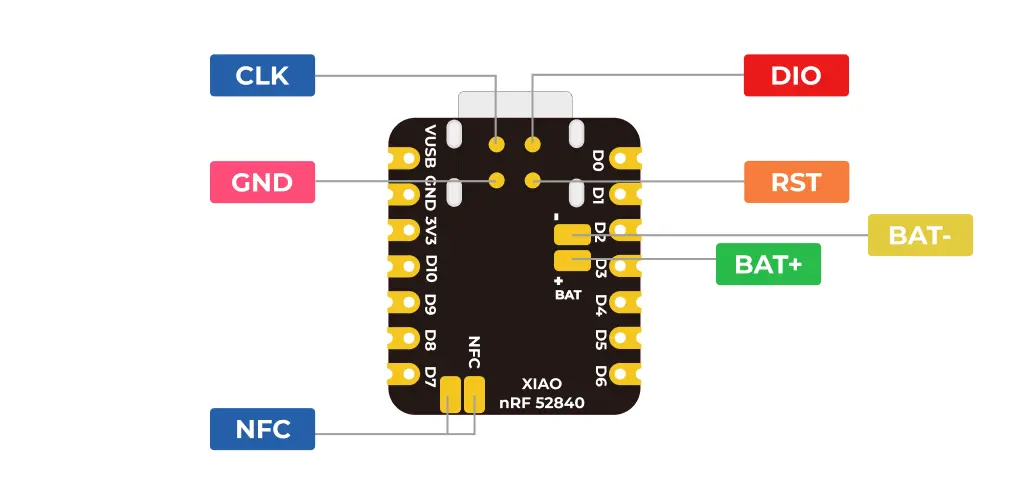

• NFC: Suportado através de pinos NFC dedicados
• Sensor de movimento: LSM6DS3TR-C seis eixos IMU
• Funções da IMU: Acelerômetro de três eixos e giroscópio de três eixos
• Sensor de áudio: Microfone digital PDM a bordo
• Interfaces UART: 1
• Interfaces I2C: 1
• Interfaces SPI: 1
• Interfaces NFC: 1
• Interface de depuração: SWD
• E/S digital: 11 GPIOs compatíveis com PWM
• Entradas analógicas: 6 canais ADC
• Conecção USB: USB Tipo-C
• Controle a bordo: botão RESET
• Indicadores a bordo: LED de três em um usuário e LED de carregamento
• Tensão lógica: 3.3V
• Entrada USB/VIN: 5V DC
• Entrada da bateria: Bateria de lítio compatível de célula única 3.7V
• IC de carregamento da bateria: BQ25101
• Corrente de carregamento selecionável: 50mA ou 100mA
• Consumo em espera: Menos de 5μA em condições especificadas
• Compatibilidade de programação: Arduino, CircuitPython e MicroPython
• Dimensões: 21 × 17,8mm
• Configuração do cabeçalho: Pré-soldado
• Layout do componente: Design de montagem de superfície de lado único

Processamento Nórdico nRF5284

O Nórdico nRF52840 integra um processador Arm Cortex-M4 de 32 bits operando a até 64MHz. Sua unidade de ponto flutuante, Flash interno de 1MB e RAM de 256KB fornecem recursos para pilhas de protocolo Bluetooth, processamento de sensores, controle incorporado e modelos compactos de aprendizado de máquina.

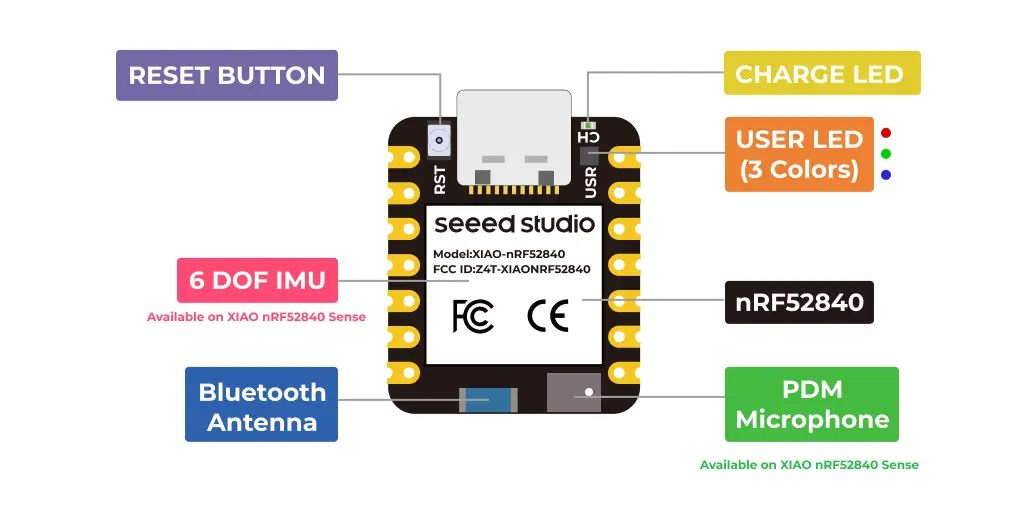

Sensoriamento de movimento de seis eixos

O LSM6DS3TR-C IMU a bordo combina um acelerômetro de três eixos e giroscópio de três eixos. Pode coletar dados de movimento e orientação para reconhecimento de gestos, rastreamento de atividades, monitoramento de equipamentos, controladores vestíveis e aplicações de classificação TinyML.

PDM Microfone Digital

O microfone digital PDM integrado captura dados de áudio sem a necessidade de um módulo de microfone externo. Ele suporta detecção de som, controles acionados por voz, classificação de áudio e outros experimentos de aprendizado de máquina incorporado.

Bluetooth LE, malha Bluetooth e NFC

A conectividade Bluetooth Low Energy e a antena 2.4GHz a bordo suportam a comunicação com smartphones, computadores, gateways e periféricos compatíveis. O Bluetooth Mesh permite redes sem fio distribuídas, enquanto os pinos NFC dedicados suportam conexão a uma antena NFC externa compatível.

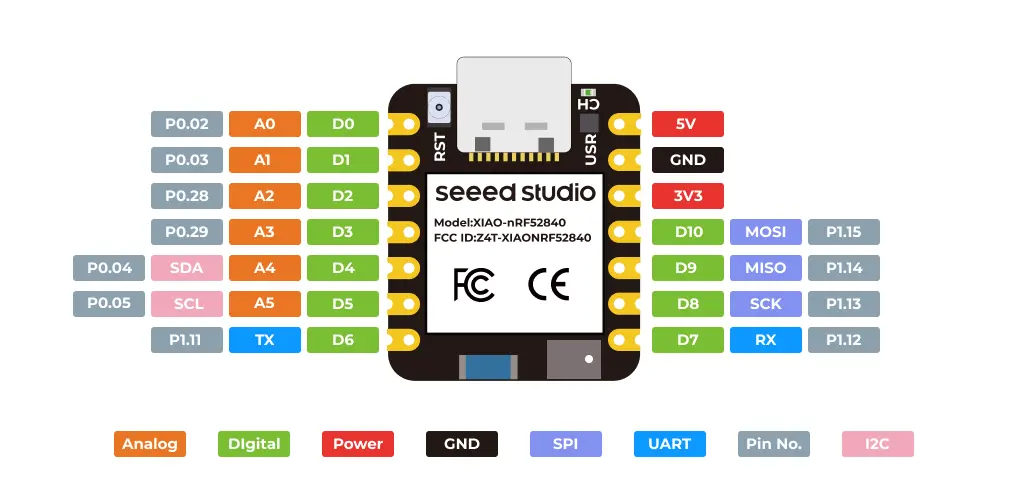

GPIO e expansão periférica

A placa fornece 11 GPIOs compatíveis com PWM, seis canais ADC, interfaces UART, I2C e SPI para sensores externos, displays, atuadores e hardware de comunicação. A interface SWD suporta equipamentos de programação e depuração de hardware compatíveis.

Operação de bateria de baixa potência

A placa aceita 5V de energia através do USB Type-C ou pode operar a partir de uma bateria de lítio recarregável de célula única compatível. Seu circuito de carregamento BQ25101 fornece carregamento selecionável de 50mA ou 100mA, enquanto o consumo de espera abaixo de 5μA sob condições especificadas suporta dispositivos portáteis intermitentemente ativos.

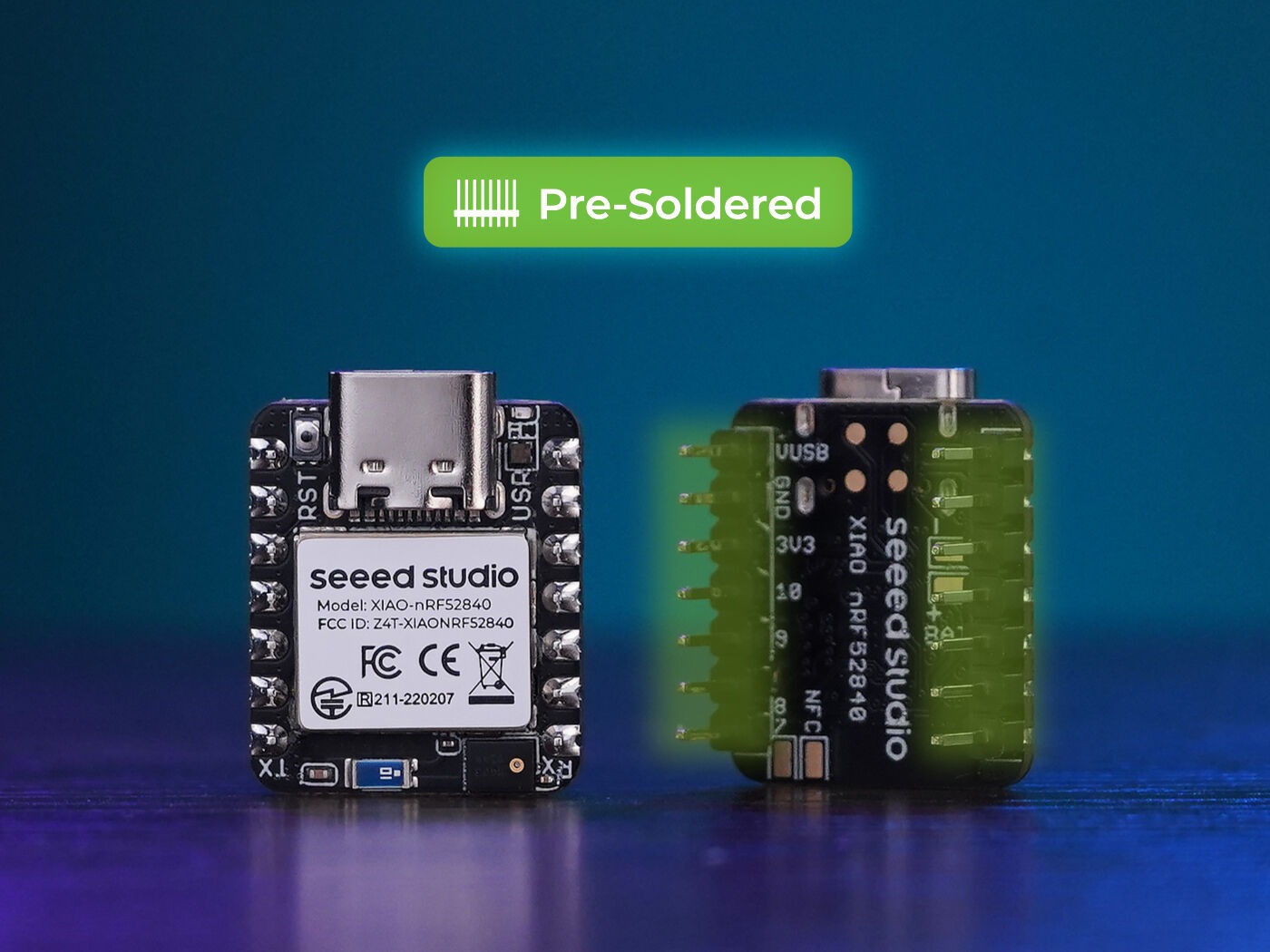

Construção pré-soda compacta

A placa de 21 × 17,8mm é fornecida com cabeçalhos pré-instalados para conexão imediata de placa de pão e jumper-wire. Sua pegada compacta e layout de componente de lado único simplificam a integração em eletrônicos vestíveis, nós de sensores em miniatura e placas de transporte personalizadas.

Aplicações típicas

• Classificação de movimento e áudio TinyML
• Dispositivos de reconhecimento de gestos
• Controles embarcados ativados por voz
• Eletrônicas veleáveis e rastreadores de atividade
• Sensores Bluetooth de baixa energia
• Bluetooth Redes de malha
• Dispositivos embarcados habilitados para NFC
• Nós IoT movidos a bateria
• Robótica e monitoramento de movimento
• Educação eletrônica e prototipagem rápida
