XIAO nRF52840 Placa Bluetooth 5.4 Placa 64MHz Cortex-M4F 1MB Flash 256KB RAM 2MB QSPI NFC

XIAO nRF52844 Placa de desenvolvimento Bluetooth pré-soldered

A placa de desenvolvimento de microcontroladores sem fio XIAO nRF52840 é uma placa de desenvolvimento de microcontrolador sem fio compacta e de baixa potência construída em torno do SoC nórdico nRF52840. Ele combina um processador Cortex-M4 de braço de 64MHz com suporte a pontos flutuantes, conectividade Bluetooth de baixa energia, malha Bluetooth, NFC, flash interno de 1MB, RAM de 256 KB e QSPI Flash de 2MB a bordo. Seus cabeçalhos pré-soldados e a pegada de 21 × 17,8mm o tornam adequado para eletrônicos vestíveis, sensores sem fio, aprendizado de máquina incorporado e protótipos compactos de IoT.

Especificações Técnicas

• Modelo do produto: XIAO nRF52840
• Versão: Pré-soldado
• Microcontrolador: Nordic nRF52844e SoC
• Arquitetura do processador: 32-bit Arm Cortex-M4 com FPU
• Frequência máxima do relógio: 64MHz
• Memória flash interna: 1MB
• RAM: 256KB
• Memória adicional a bordo: 2MB QSPI Flash
• Conectividade sem fio: Bluetooth Low Energy 5.4
• Conectividade de malha: Bluetooth Mesh
• Antena sem fio: antena 2.4GHz a bordo

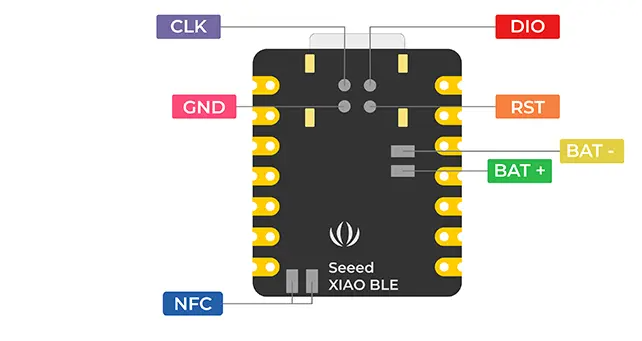

• Conectividade NFC: interface NFC através de pins NFC dedicados
• Interfaces UART: 1
• Interfaces I2C: 1
• Interfaces SPI: 1
• Interface de depuração: SWD
• E/S digital: 11 GPIOs com capacidade PWM
• Entradas analógicas: 6 canais ADC
• Conecção USB: USB Tipo-C

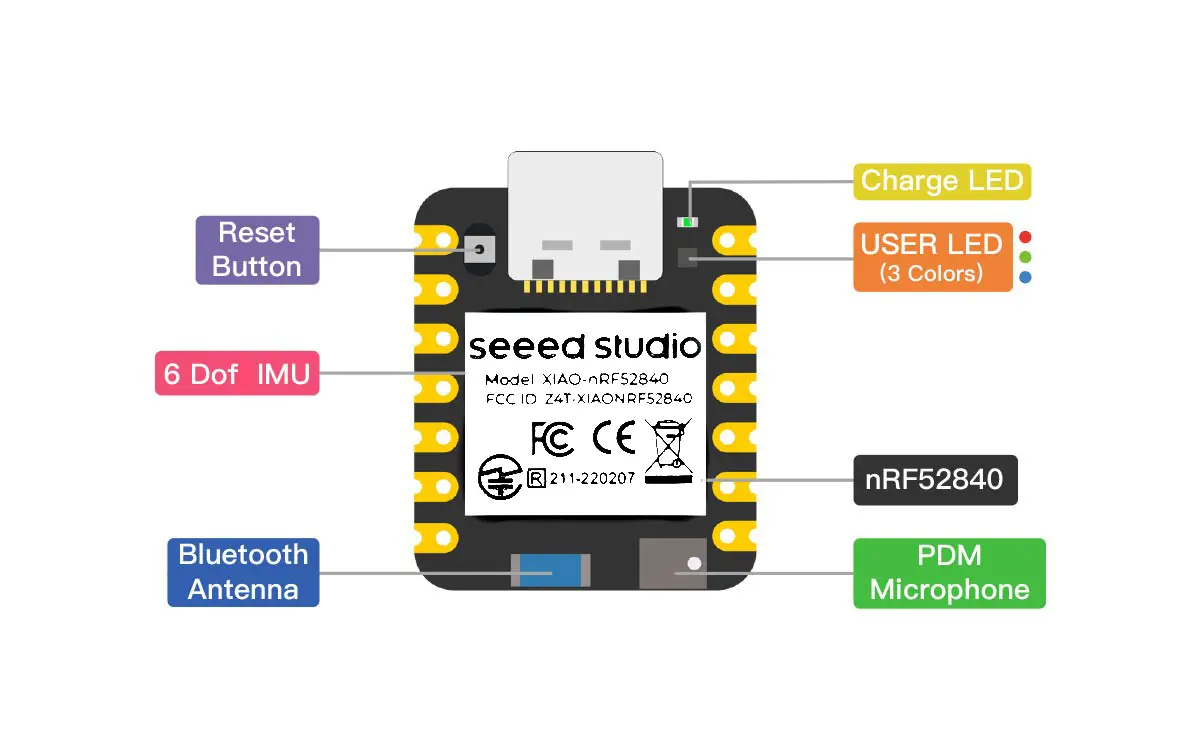

• Controles a bordo: botão RESET
• Indicadores a bordo: LED programável do usuário de RGB e LED de carregamento
• Tensão lógica: 3.3V
• Capacidade de corrente de 3,3V especificada: Até 200mA
• Entrada USB/VIN: 5V DC
• Entrada da bateria: 3.7V
• Gerenciamento de bateria: Carregamento de bateria de lítio a bordo e gerenciamento de descarga
• Corrente de carregamento selecionável: 50mA ou 100mA
• Corrente de espera: Menos de 5μA em condições especificadas
• Compatibilidade de programação: Arduino, CircuitPython e MicroPython
• Dimensões: 21 × 17,8mm
• Configuração do cabeçalho: Pré-soldado
• Layout do componente: Design de montagem de superfície de lado único
• Sensores integrados: Nenhum

Processamento Nórdico nRF5284

O Nórdico nRF52840 integra um processador Arm Cortex-M4 de 32 bits operando a até 64MHz. Sua unidade de ponto flutuante de hardware, Flash interno de 1MB e RAM de 256KB fornecem recursos adequados para pilhas de protocolo Bluetooth, processamento de sensores, controle embarcado e aplicativos compactos de aprendizado de máquina.

Bluetooth LE e Bluetooth Mesh

A conectividade Bluetooth Low Energy e uma antena 2.4GHz a bordo suportam a comunicação com smartphones, computadores, gateways e periféricos sem fio compatíveis. O suporte Bluetooth Mesh permite o desenvolvimento de iluminação distribuída, sensores e redes de automação quando usado com software compatível.

Conectividade NFC

Os pinos NFC dedicados fornecem acesso à interface NFC nRF52840 para circuitos de antenas NFC externos compatíveis. Isso suporta aplicativos como identificação de dispositivos, interação baseada em toque e comissionamento simplificado de dispositivos sem fio.

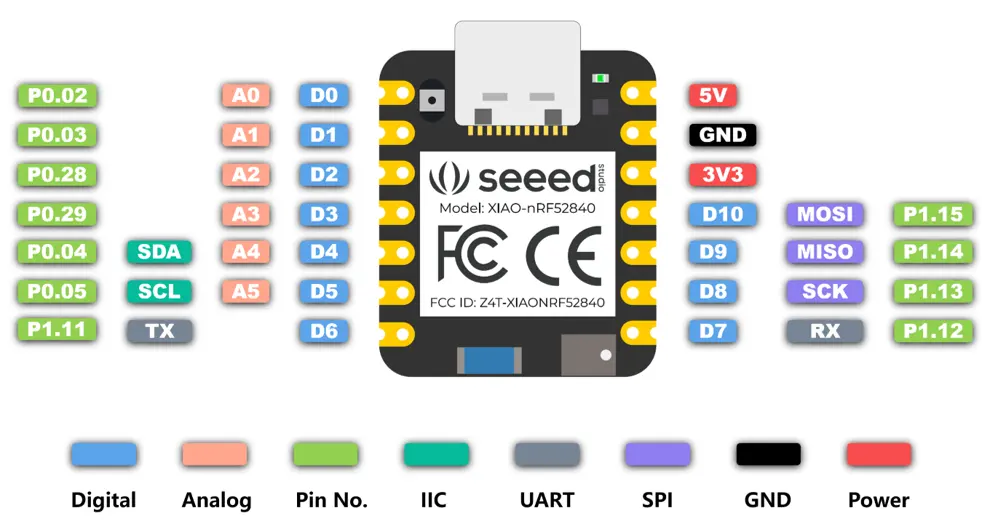

GPIO e expansão periférica

A placa fornece 11 GPIOs compatíveis com PWM, seis canais ADC, interfaces UART, I2C e SPI para conectar sensores, displays, atuadores e periféricos de comunicação. Uma interface SWD suporta equipamentos de programação e depuração de hardware compatíveis.

Operação de bateria de baixa potência

A placa pode receber entrada de 5V através do USB Type-C ou operar a partir de uma bateria de lítio recarregável compatível de 3.7V. Gerenciamento integrado da bateria, corrente de carregamento selecionável de 50mA ou 100mA e consumo de espera abaixo de 5μA sob condições especificadas suportam dispositivos sem fio portáteis e intermitentemente ativos.

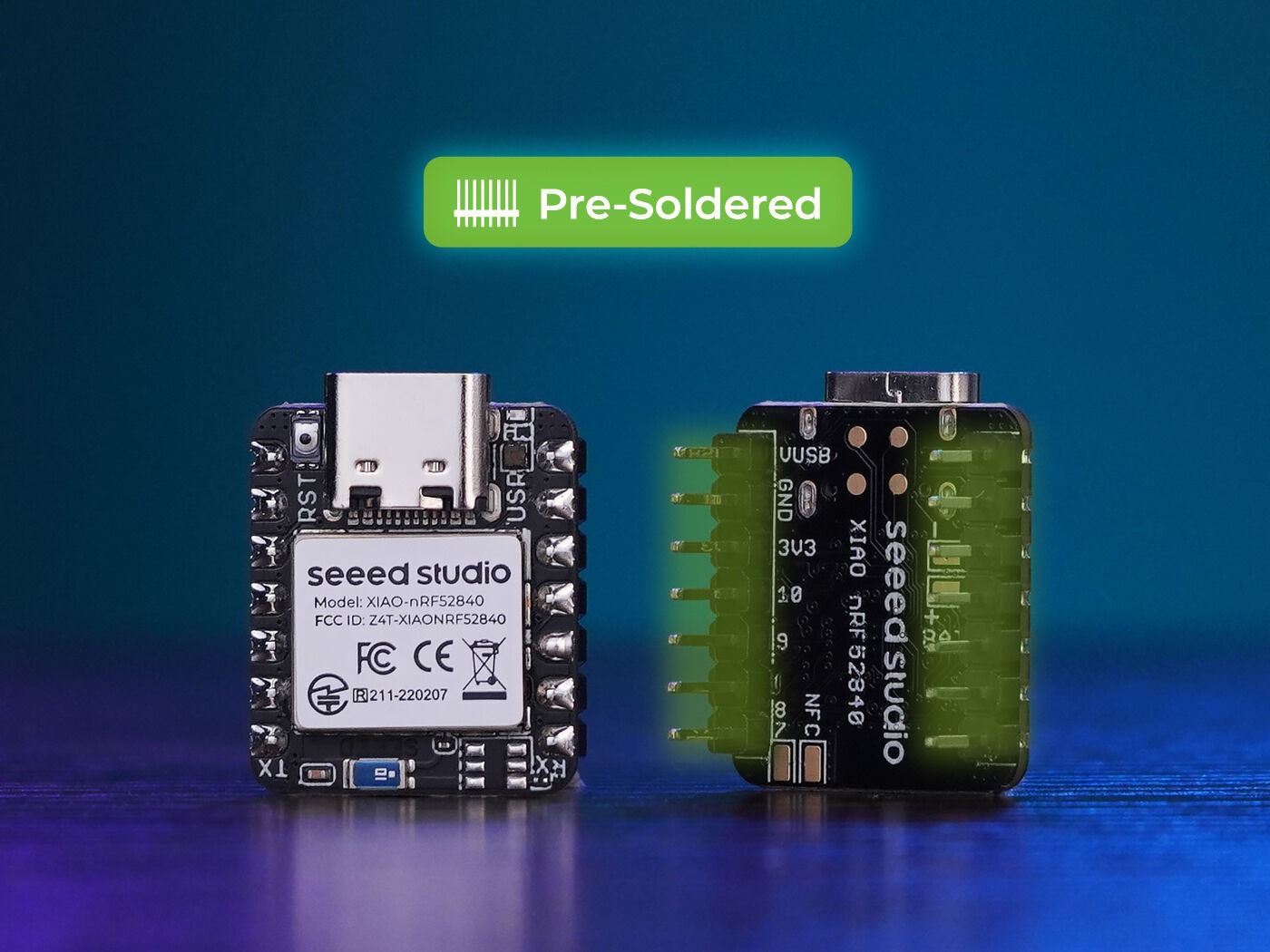

Design pré-soda compacto

A placa de 21 × 17,8mm possui cabeçalhos pré-soldados para conexão imediata de pão e jumper-wire. Seu layout de componente de lado único também suporta integração em dispositivos vastáveis compactos e placas de transporte personalizadas.

Aplicações típicas

• Dispositivos Bluetooth de baixa energia
• Bluetooth Redes de sensores de malha
• Eletrônica veleável
• Sensores ambientais sem fio
• Nós IoT movidos a bateria
• Dispositivos embarcados habilitados para NFC
• TinyML e protótipos de processamento de borda
• Projetos compatíveis com Mini Arduino
• Educação e prototipagem rápida
