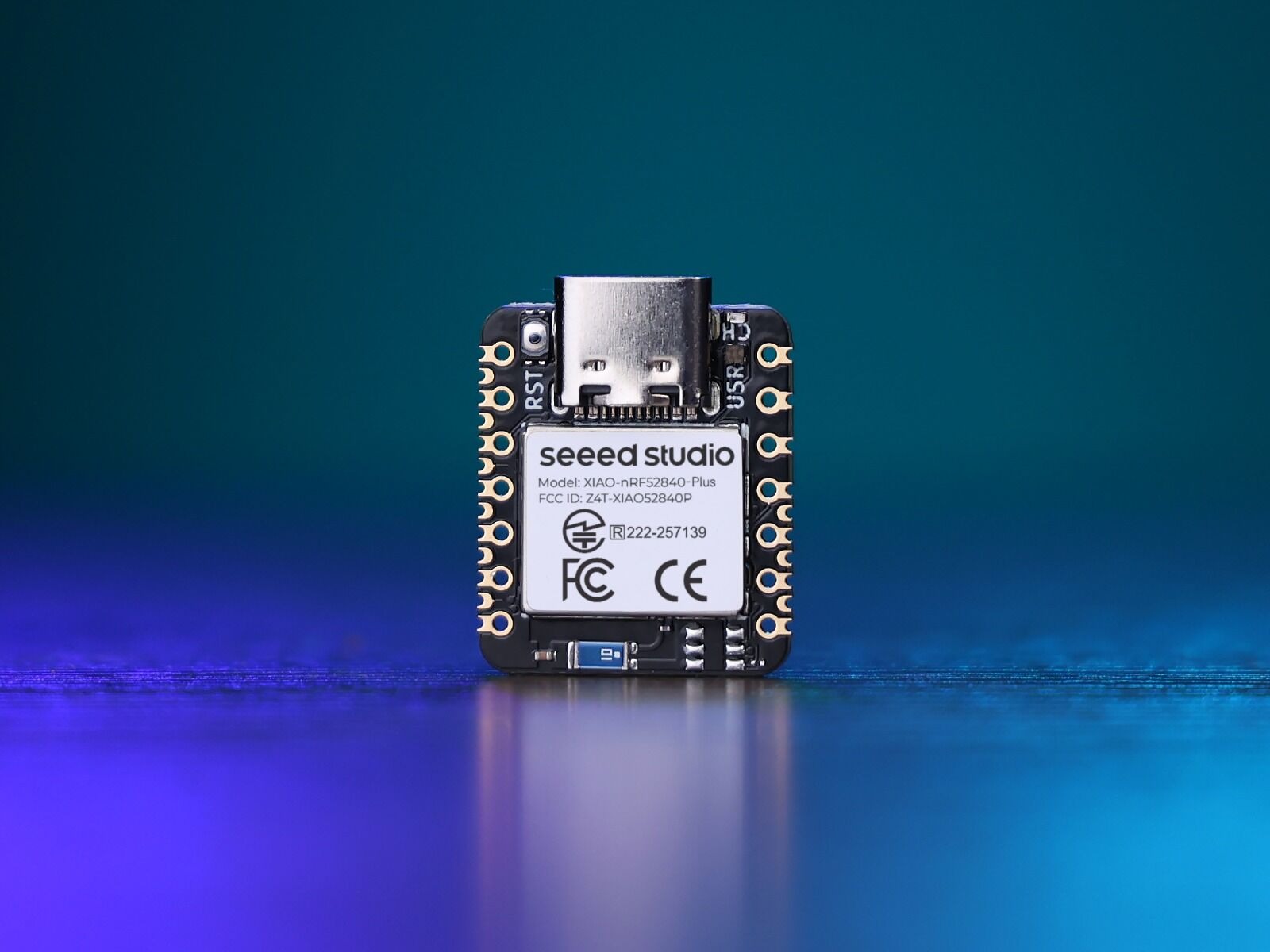

XIAO nRF528440 Plus Placa Bluetooth 5.4 64MHz Cortex-M4F 20 I/O 1MB Flash 256KB RAM 2MB QSPI NFC

XIAO nRF528404 Plus Placa de desenvolvimento Bluetooth não soldados

A placa de desenvolvimento de microcontroladores sem fio XIAO nRF528400 Plus é uma placa de desenvolvimento de microcontrolador sem fio compacta e de baixa potência baseada no SoC nórdico nRF52840. Ele combina um processador Arm Cortex-M4 de 64MHz com FPU, Bluetooth Low Energy 5.4, Bluetooth Mesh, NFC, 1MB de Flash interno, 256KB RAM e 2MB adicionais a bordo do Flash. Pinos castelados expandidos e almofadas SMD traseiras fornecem maior capacidade de E/S para eletrônicos velháveis, sensores sem fio, dispositivos IoT e sistemas compactos placa-a-placa.

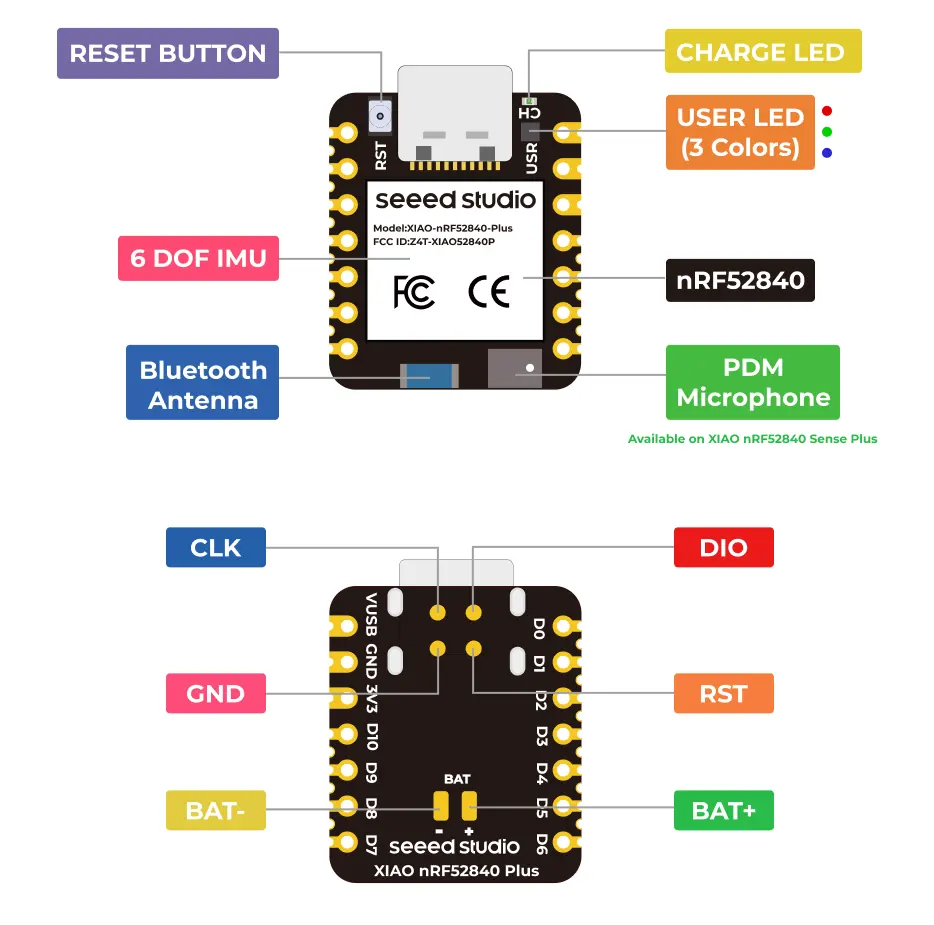

Especificações Técnicas

• Modelo do produto: XIAO nRF528440 Plus
• Versão: Não soldados
• Microcontrolador: Nordic nRF52844e SoC
• Arquitetura do processador: 32-bit Arm Cortex-M4 com FPU
• Frequência máxima do processador: 64MHz
• Memória flash interna: 1MB
• RAM: 256KB
• Memória adicional a bordo: 2MB Flash
• Conectividade sem fio: Bluetooth Low Energy 5.4
• Conectividade de malha: Bluetooth Mesh
• Antena sem fio: antena 2.4GHz a bordo
• NFC: Suportado através de pinos NFC multifuncionais
• Pins de E/S multifuncionais: 20
• Entradas analógicas: 6 canais ADC
• Interfaces UART: 2
• Interfaces I2C: 1
• Interfaces SPI: 2
• Interfaces I2S: 1
• Interface de depuração: SWD
• passo padrão do edge-pad: 2.54mm
• Piso traseiro adicional do SMD-pad: 1.27mm
• Conecção USB: USB Tipo-C
• Controle a bordo: botão RESET
• Indicadores a bordo: LED de três em um usuário e LED de carregamento
• IC de carregamento da bateria: BQ25101
• Gerenciamento da bateria: Suporte de carregamento de bateria de lítio recarregável
• Consumo de espera especificado: Menos de 5μA em condições de teste adequadas
• Compatibilidade de programação: Arduino, MicroPython e CircuitPython
• Dimensões: 21 × 17,8mm
• Configuração do cabeçalho: Unsoldered
• Layout do componente: montagem de componentes de lado único
• IMU integrada: Não
• Microfone integrado: Não

Processamento Nórdico nRF5284

O Nórdico nRF52840 integra um processador Arm Cortex-M4 de 32 bits operando a até 64MHz. Sua unidade de ponto flutuante, Flash interno de 1MB e RAM de 256KB fornecem recursos para pilhas de protocolo Bluetooth, processamento de sensores, controle incorporado e aplicativos compactos de aprendizado de máquina.

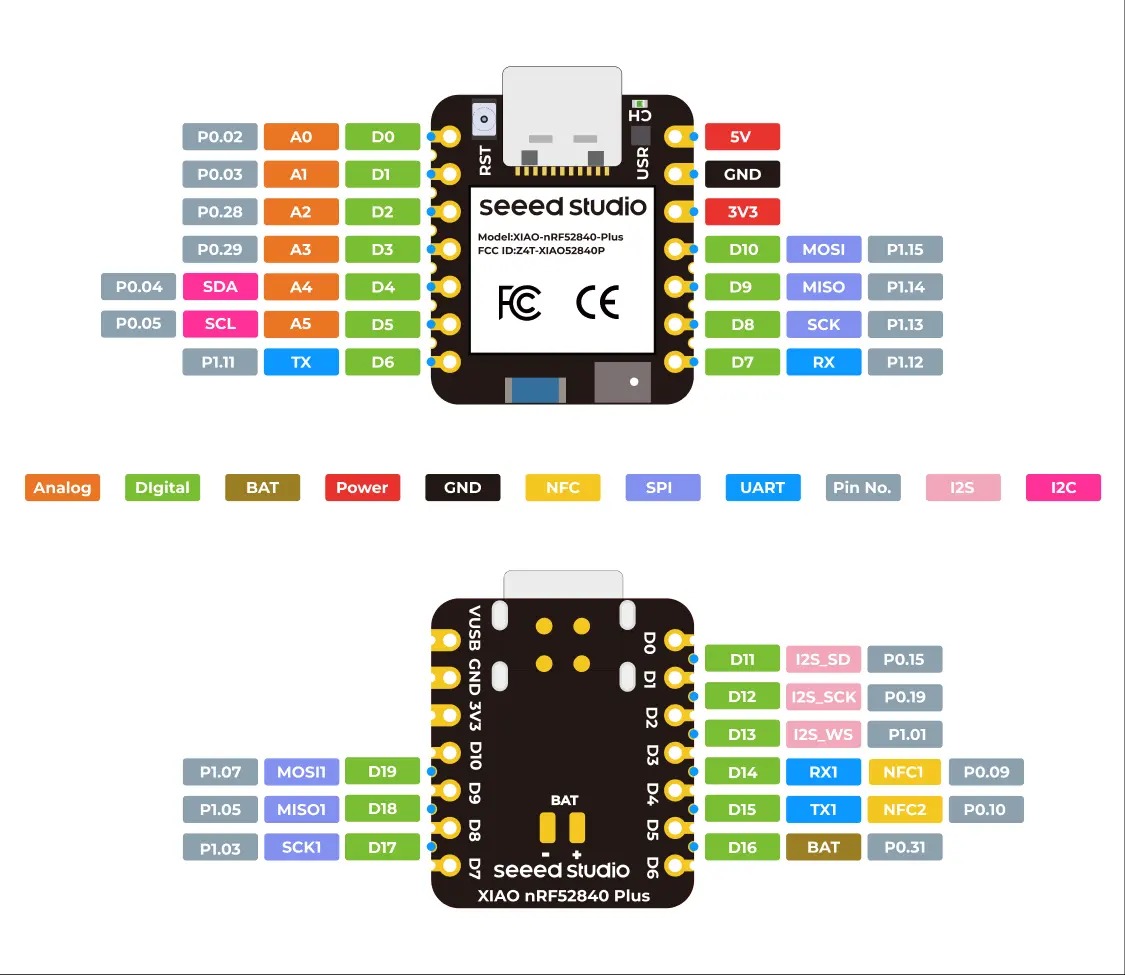

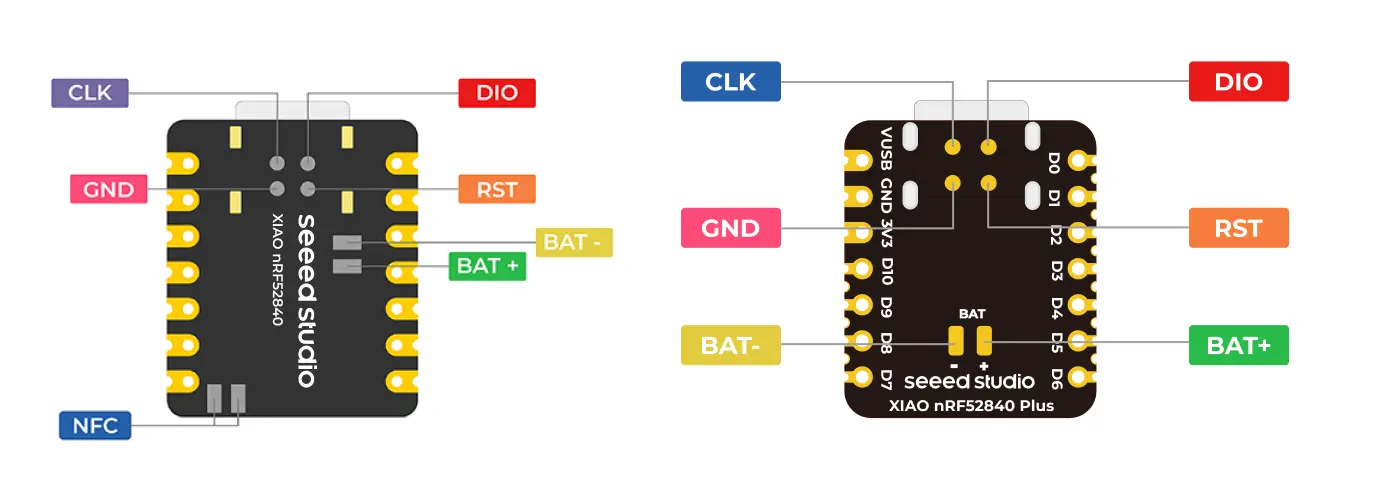

Conectividade expandida de E/S e SMD

A versão Plus usa bordas casteladas redesenhadas e almofadas de 13,27mm adicionais na parte traseira da placa. Seus 20 pinos de E/S multifuncionais proporcionam maior conectividade, preservando a pegada compacta da XIAO. O design não soldado suporta a instalação convencional de pin-header e o conjunto placa-a-placa SMD.

Bluetooth LE, malha Bluetooth e NFC

Bluetooth Low Energy 5.4 e a antena 2.4GHz a bordo suportam comunicação com smartphones, gateways e periféricos sem fio compatíveis. Bluetooth Mesh pode ser usado para sensor distribuído, iluminação e redes de automação. Os pinos NFC multifuncionais expostos simplificam a integração da antena NFC e o comissionamento do dispositivo.

Interfaces periféricas estendidas

Duas interfaces UART, duas interfaces SPI, I2C, I2S, seis canais ADC e uma interface de depuração SWD suportam integração com sensores, componentes de áudio, displays, atuadores e módulos de comunicação. Os pinos selecionados executam várias funções, portanto, a disponibilidade da interface depende das atribuições de pino configuradas.

Projeto de bateria de baixa potência

O IC de carregamento BQ25101 integrado suporta a operação com uma bateria de lítio recarregável compatível. O consumo de espera especificado abaixo de 5μA em condições adequadas torna a placa adequada para sensores portáteis, wearables e dispositivos sem fio que permanecem inativos por longos períodos.

Construção Compacta Sem Resolva

A placa de 21 × 17.8mm é fornecida sem cabeçalhos de pino pré-instalados. Cabeçados compatíveis de 2.54mm podem ser adicionados para o desenvolvimento da placa de pão, enquanto as bordas casteladas e as almofadas SMD traseiras suportam integração compacta em placas de transporte personalizadas e equipamentos de produção.

Aplicações típicas

• Dispositivos Bluetooth de baixa energia
• Bluetooth Redes de sensores de malha
• Equipamentos embarcados habilitados para NFC
• Eletrônica veleável
• Sensores IoT alimentados por bateria
• Controladores sem fio compactos
• Projetos de aprendizado de máquina incorporados
• Projetos compatíveis com Mini Arduino
• Sistemas placa-a-board SMD
• Educação e prototipagem rápida
