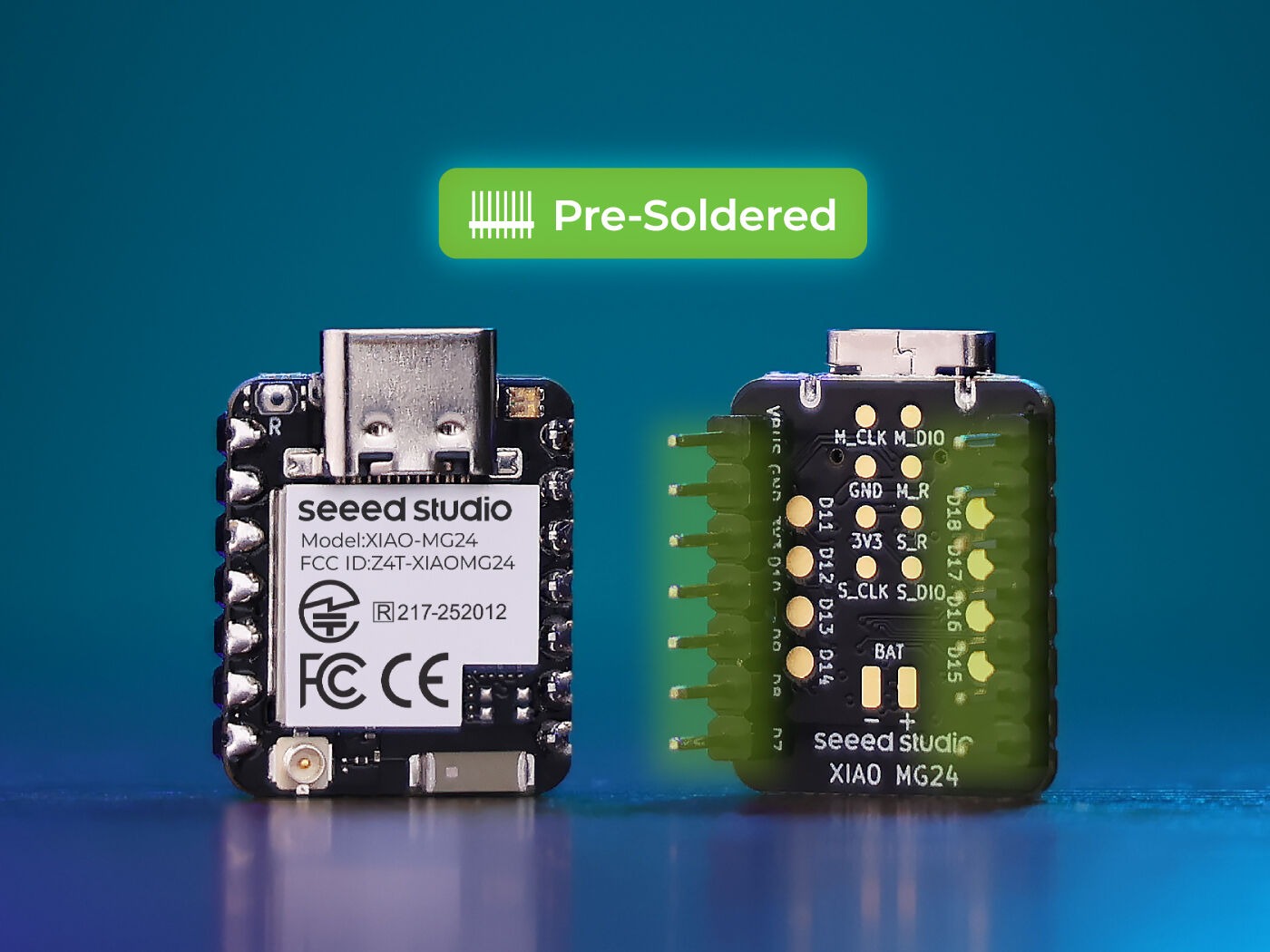

Placa XIAO MG24 pré-soldada Matter Thread BLE 5.3 78MHz Cortex-M33 256KB RAM 1.5MB + 4MB Flash 19 GPIO U.FL

Placa de Desenvolvimento XIAO MG24 com Terminais Pré-Soldados para Matter e Thread

A XIAO MG24 é uma placa de desenvolvimento sem fio compacta e de ultrabaixo consumo de energia, alimentada pelo SoC EFR32MG24 da Silicon Labs. Ela combina um processador Arm Cortex-M33 de 78MHz, Matter over Thread, Zigbee, Bluetooth Low Energy 5.3 e segurança de hardware em um design do tamanho de um polegar, com 21 × 17,8mm. Os terminais pré-soldados a tornam pronta para prototipagem em matriz de contatos (breadboard), desenvolvimento de automação residencial e projetos IoT alimentados por bateria.

Especificações Técnicas

• Modelo do produto: XIAO MG24
• Versão: Pré-soldada
• Microcontrolador: SoC EFR32MG24 da Silicon Labs
• Processador: Arm Cortex-M33 de 32 bits com FPU e instruções DSP
• Frequência máxima de clock: 78MHz
• RAM: 256KB
• Memória Flash interna: 1536KB
• Flash adicional na placa: 4MB
• Protocolos sem fio: Matter over Thread, OpenThread, Zigbee e Bluetooth Low Energy 5.3
• Suporte a malha: Bluetooth Mesh
• Frequência de operação: 2,4GHz
• Antena integrada: Antena cerâmica
• Interface para antena externa: U.FL
• Alcance BLE especificado: Até 50m em ambiente aberto e livre de interferências

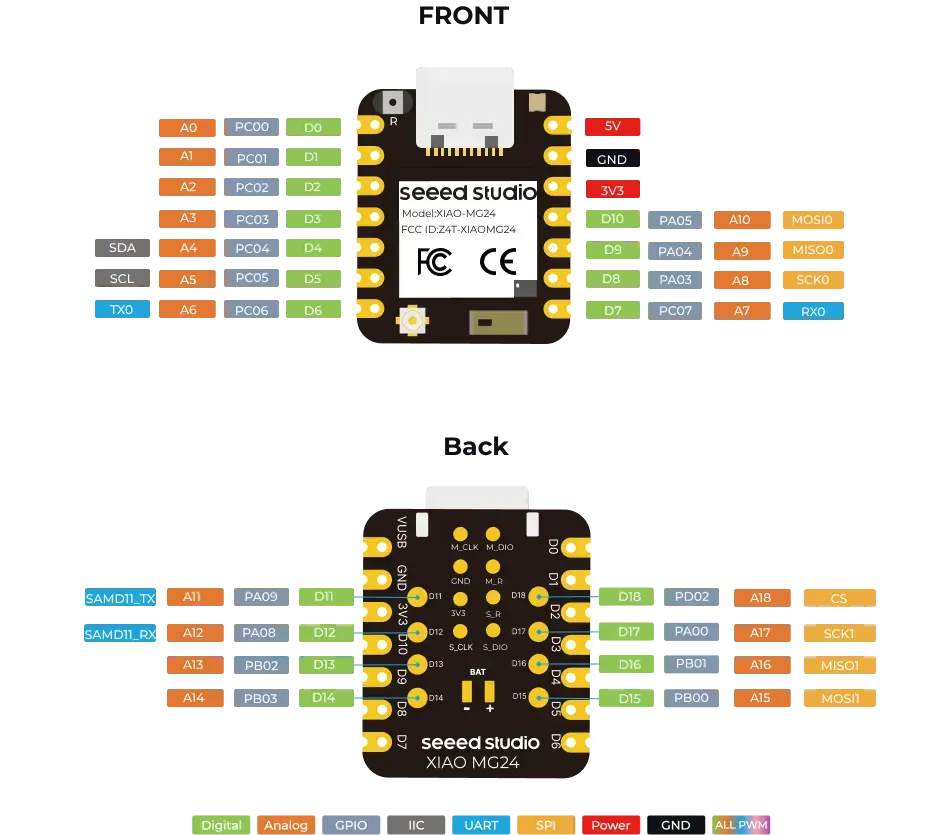

• GPIOs multifuncionais: 19 pinos digitais e com capacidade analógica
• Interfaces I²C: 1
• Interfaces UART: 2
• Interfaces SPI: 2

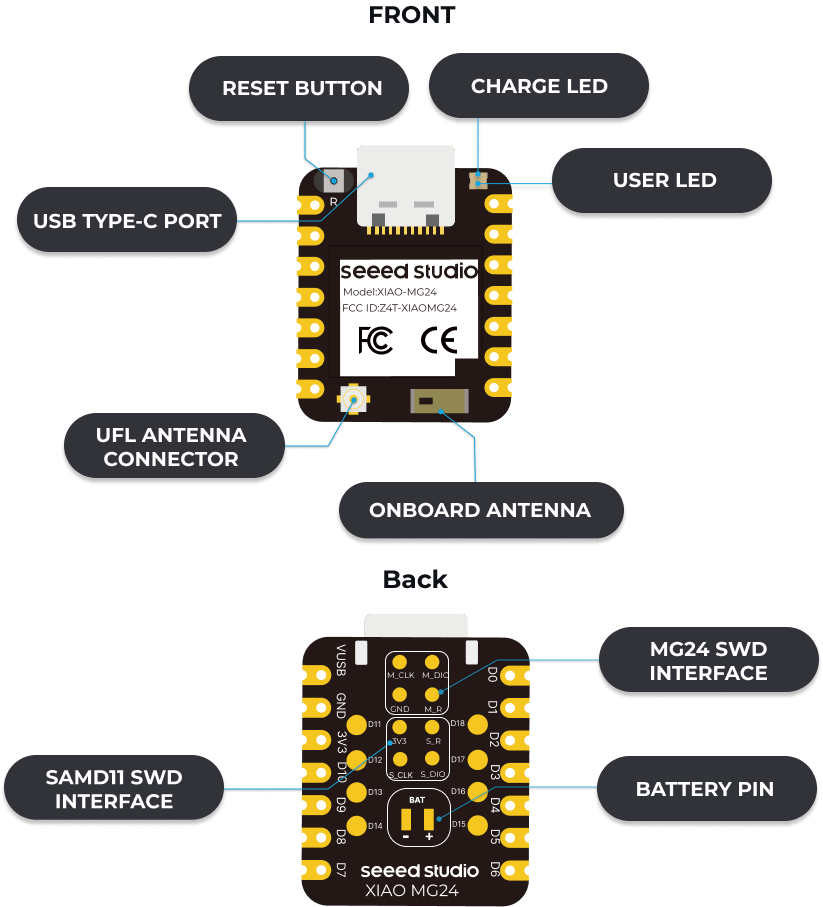

• LEDs na placa: LED de usuário e LED de alimentação
• Controle na placa: Botão RESET
• Segurança: Aceleração criptográfica por hardware e gerador de números aleatórios verdadeiros
• Segurança adicional: Arm TrustZone, inicialização segura e desbloqueio seguro de depuração
• Gerenciamento de bateria: Circuito integrado de carga para bateria de lítio
• Consumo típico de baixa potência: 1,95μA sob condições especificadas
• Corrente típica de operação normal: 6,71mA
• Compatibilidade de software: Arduino IDE
• Temperatura de trabalho: -20°C a 70°C
• Dimensões: 21 × 17,8mm
• Configuração de terminais: Pré-soldados
• IMU integrado: Não
• Microfone integrado: Não

Conectividade Matter over Thread

O suporte nativo a Matter over Thread permite o desenvolvimento de produtos interoperáveis para automação residencial, incluindo controladores de iluminação, termostatos, sensores ambientais e dispositivos de segurança. A compatibilidade com o Arduino Core fornece uma plataforma acessível para criar e testar aplicações habilitadas para Matter.

Comunicação sem fio multiprotocolo

O subsistema sem fio EFR32MG24 suporta Thread, Zigbee, Bluetooth Low Energy 5.3 e Bluetooth Mesh. Sua antena cerâmica integrada simplifica instalações compactas, enquanto a interface U.FL permite conectar uma antena externa compatível quando exigido pelo invólucro ou ambiente de operação.

Expansão de GPIO e Periféricos

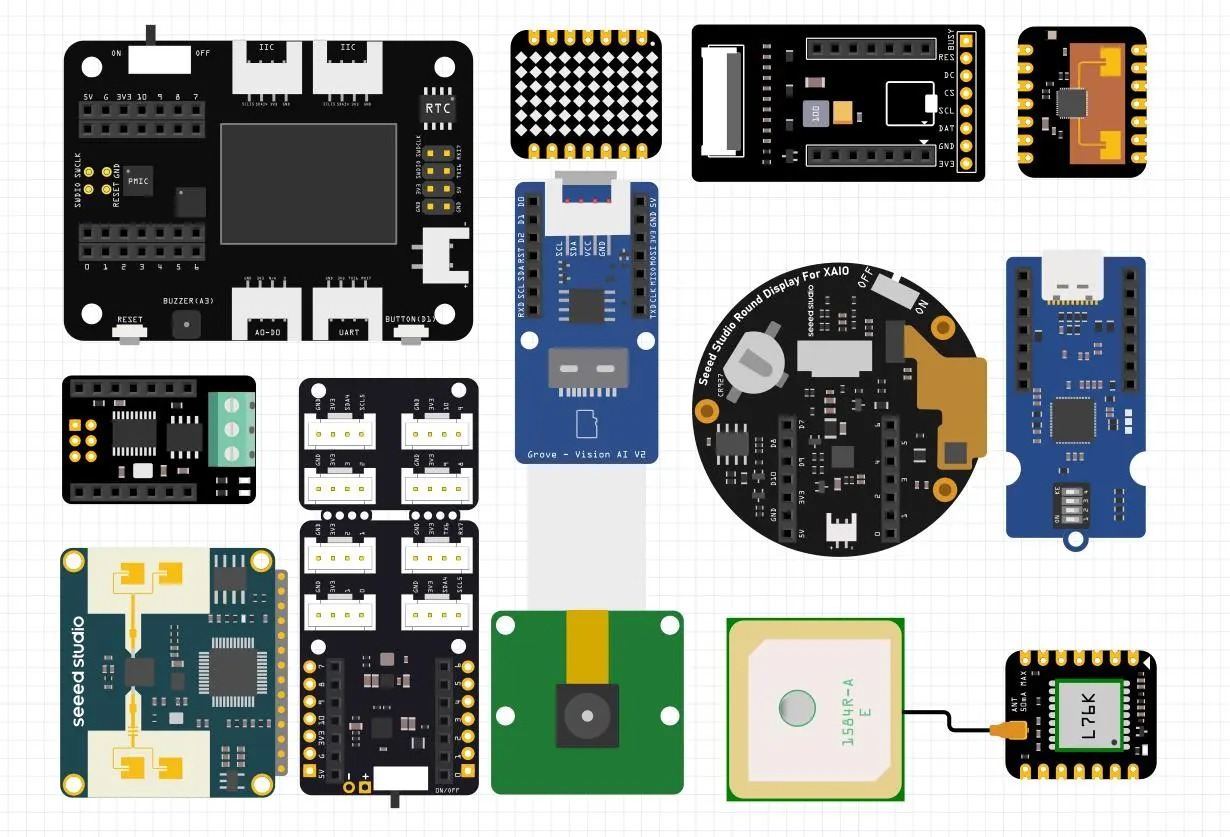

Dezenove GPIOs multifuncionais digitais e com capacidade analógica suportam sensores, displays, relés, atuadores e módulos de comunicação. Uma interface I²C, duas UART e duas SPI fornecem conectividade flexível para acessórios compatíveis com XIAO e hardware embarcado personalizado.

Operação de Bateria de Ultrabaixo Consumo

O consumo típico de baixa potência de 1,95μA em um modo de operação adequadamente configurado torna a placa adequada para sensores sem fio intermitentemente ativos e equipamentos IoT portáteis. O circuito de carga integrado suporta aplicações compatíveis com baterias recarregáveis de lítio.

Segurança de Hardware Integrada

A aceleração criptográfica por hardware, o gerador de números aleatórios verdadeiros, o Arm TrustZone, a inicialização segura e as funções de depuração segura ajudam a proteger o firmware do dispositivo, as credenciais de rede e as aplicações de IoT conectadas.

Construção Compacta Pré-Soldada

A placa de face única de 21 × 17,8mm é fornecida com terminais pré-instalados para conexão imediata em matriz de contatos (breadboard) e com fios de ligação (jumpers). Seu tamanho compacto suporta nós de sensores em miniatura, dispositivos vestíveis e outros produtos com espaço limitado.

Aplicações Típicas

• Dispositivos de automação residencial compatíveis com Matter
• Redes de sensores Thread e Zigbee
• Dispositivos Bluetooth Low Energy
• Controladores de iluminação inteligente e termostatos
• Sensores de segurança sem fio
• Monitoramento ambiental interno
• Nós IoT alimentados por bateria
• Equipamentos de detecção e controle remotos
• Sistemas de automação compactos
• Prototipagem sem fio com Arduino
