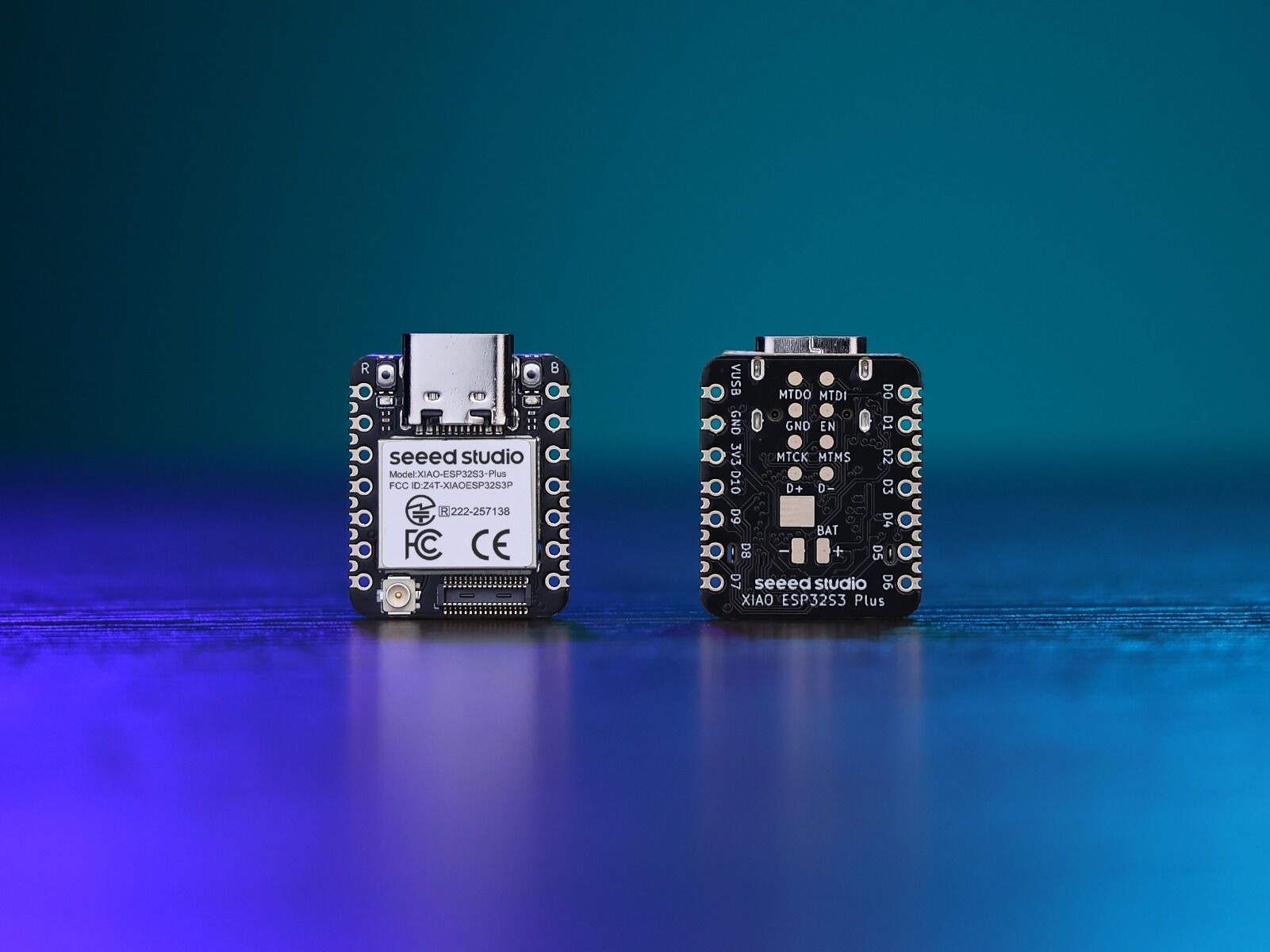

XIAO ESP32-S3 Plus Unsolderd Board 240MHz Dual-Core Wi-Fi Bluetooth 5 LE 16MB Flash 8MB PSRAM 18 GPIO U.FL

XIAO ESP32-S3 Plus Conselho de Desenvolvimento Não Soldado

A XIAO ESP32-S3 Plus é uma placa de desenvolvimento compacta de microcontroladores sem fio alimentada pelo SOC ESP32-S3R8. Ele combina um processador Xtensa LX7 dual-core de 240MHz, Wi-Fi de 2.4GHz, Bluetooth 5 LE, Flash de 16MB e PSRAM de 8MB com um design expandido de 18 GPIO. Bordas casteladas redesenhadas e almofadas SMD traseiras a tornam adequada para equipamentos profissionais de IoT, controladores de casa inteligente, robótica e sistemas embarcados compactos placa-a-planta.

Especificações Técnicas

• Modelo do produto: XIAO ESP32-S3 Plus
• Versão: Não soldados
• Microcontrolador: ESP32-S3R8 SoC
• Processador: Processador dual-core Xtensa LX7 de 32 bits
• Frequência máxima do relógio: 240MHz
• Memória flash: 16MB
• PSRAM: 8MB
• Wi-Fi: Subsistema completo 2.4GHz Wi-Fi
• Bluetooth: Bluetooth 5 Baixa energia
• Conectividade de malha: Bluetooth Mesh
• Protocolo sem fio adicional: ESP-NOW através de firmware compatível
• GPIOs compatíveis com PWM: 18
• Canais ADC: 9
• Interfaces UART: 2
• Interface I2C: 1
• Interface I2S: 1
• Interfaces SPI: 2
• Interface placa-a-board: 1 × conector B2B
• Interface da antena: conector U.FL
• Compatibilidade com antena: antena Wi-Fi/Bluetooth externa 2.4GHz
• Conecção USB: USB Tipo-C

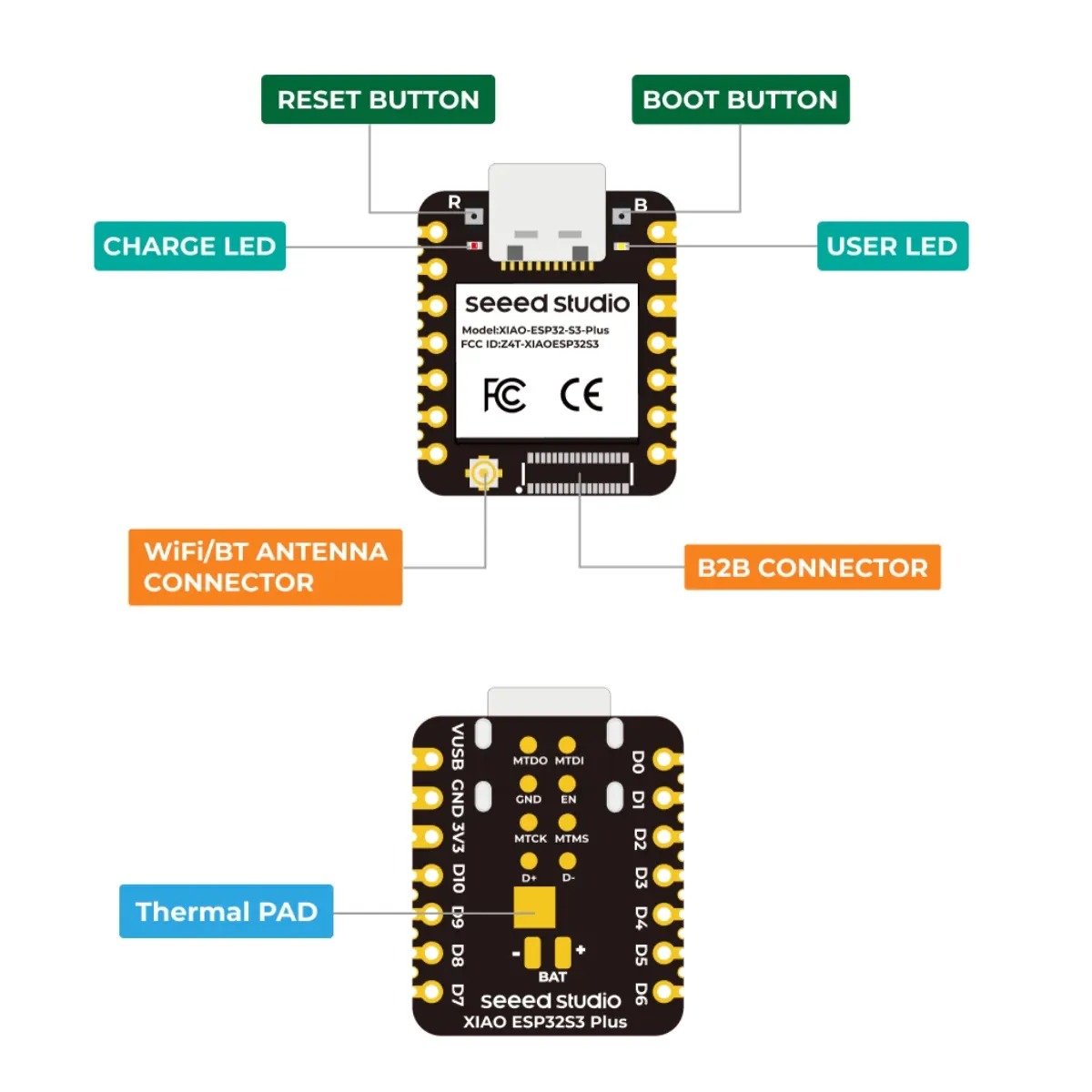

• Indicadores a bordo: LED do usuário e LED de carregamento
• Controles a bordo: botão RESET e botão BOOT
• Monitoramento de tensão da bateria: conexão ADC_BAT
• Entrada USB Tipo-C: 5V DC
• Entrada da bateria: 3.7V
• Gerenciamento de bateria: Carregamento de bateria de lítio recarregável a bordo
• Corrente de carregamento rápido típica: Aproximadamente 100mA
• Corrente típica de carregamento de gotejamento: Aproximadamente 0.9mA
• Corrente de circuito típica do tipo-C: Aproximadamente 28mA em 5V
• Corrente de circuito de bateria típica: Aproximadamente 35mA em 3,8V
• Corrente típica de modem-sleep: Aproximadamente 31.6mA a 3.8V
• Corrente típica do sono da luz: Aproximadamente 2.45mA a 3,8V
• Corrente típica de sono profundo: Aproximadamente 33,51μA a 3,8V
• Corrente ativa típica do Wi-Fi: aproximadamente 81mA
• Corrente ativa típica do Bluetooth LE: Aproximadamente 101mA
• Plataformas de desenvolvimento: Arduino, MicroPython e ESP-IDF
• Temperatura de trabalho: -20°C a 65°C
• Dimensões: 21 × 17,8mm
• Configuração do cabeçalho: Unsoldered

Processamento Dual-Core ESP32-S3

O ESP32-S3R8 integra um processador Xtensa LX7 dual-core de 32 bits operando em até 240MHz. Seu Flash de 16MB e 8MB PSRAM fornecem capacidade expandida para pilhas de protocolo sem fio, buffering de dados, interfaces gráficas, firmware de automação e outras aplicações embarcadas com uso intensivo de memória.

Conectividade expandida GPIO e SMD

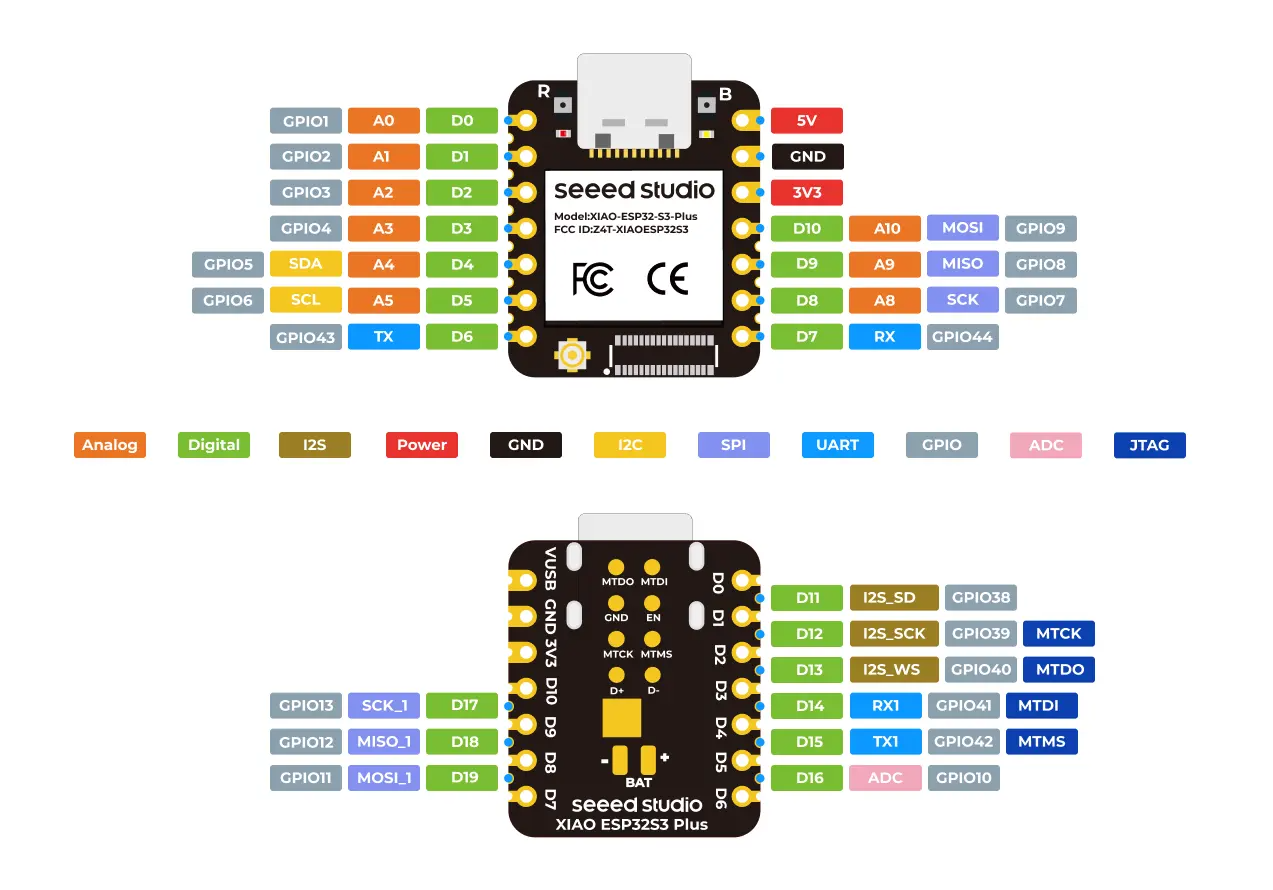

A versão Plus possui bordas casteladas redesenhadas e almofadas de solda traseira adicionais para instalação compacta placa-a-board. Ele fornece 18 GPIOs compatíveis com PWM, nove canais ADC, duas interfaces UART, duas interfaces SPI, I2C, I2S e um conector B2B para integração periférica avançada.

Wi-Fi, Bluetooth LE e ESP-NOW

O Wi-Fi 2.4GHz integrado oferece suporte a aplicativos de IoT conectados à rede local e à nuvem. Bluetooth 5 LE e Bluetooth Mesh permitem a comunicação com dispositivos móveis, gateways e periféricos compatíveis, enquanto o ESP-NOW pode ser implementado para comunicação direta de baixa latência entre dispositivos ESP compatíveis.

Conexão Externa De Antena U.FL

O conector U.FL a bordo aceita uma antena externa compatível de 2.4GHz para posicionamento flexível de antena e integração de gabinetes. O alcance sem fio depende da antena selecionada, configurações de transmissão, obstáculos circundantes e condições de RF locais.

Operação USB e alimentado por bateria

A placa aceita energia de 5V através do USB Type-C ou da energia de uma bateria de lítio recarregável compatível de 3.7V. O gerenciamento de carregamento integrado e o monitoramento de tensão da bateria suportam equipamentos portáteis, wearables e sensores sem fio implantados remotamente. A corrente típica de sono profundo é de aproximadamente 33,51μA nas condições de teste de 3,8V especificadas.

Opções de integração não soldados

Esta versão é fornecida sem cabeçalhos de pino pré-soldados. Os usuários podem instalar cabeçalhos compatíveis de 2.54mm para prototipagem ou usar as bordas casteladas e almofadas SMD traseiras para montagem compacta placa-a-tábua em hardware de produção.

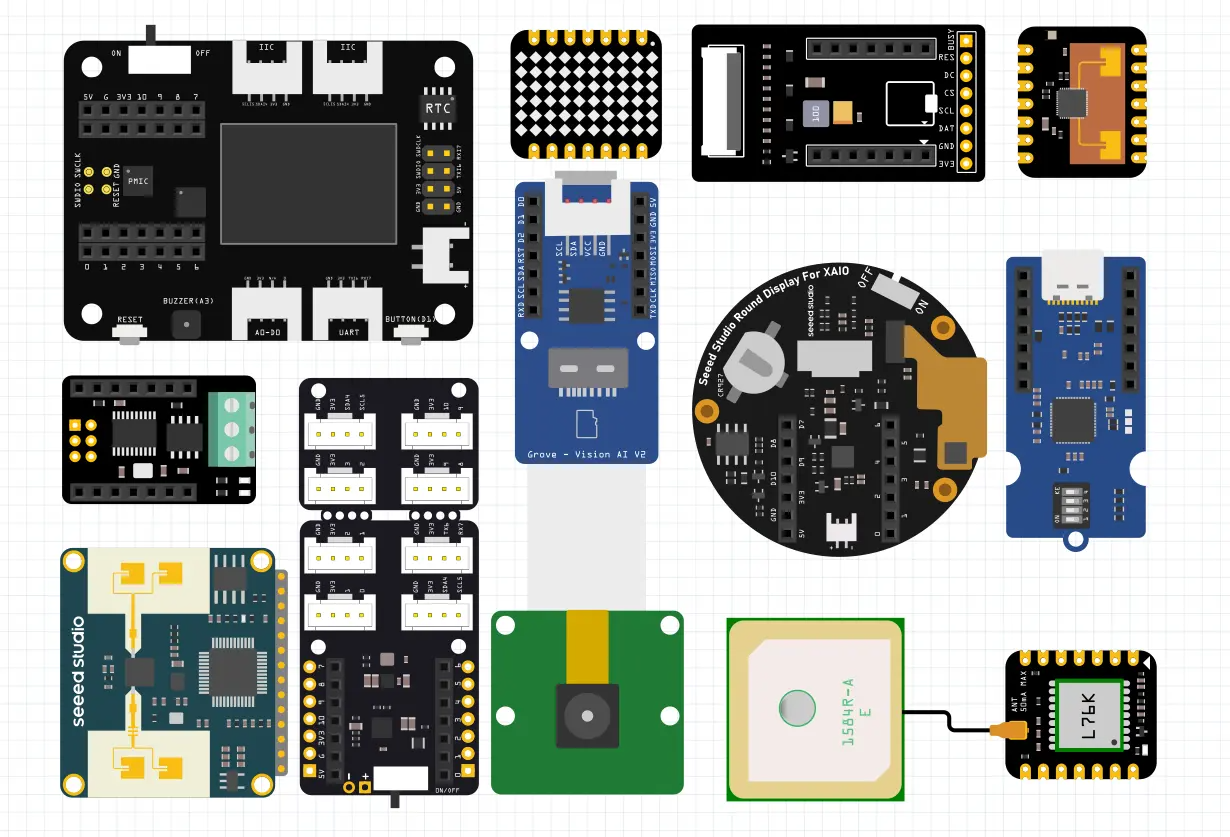

Aplicações típicas

• Dispositivos avançados da Internet das Coisas
• Controladores e sensores de casa inteligente
• Equipamento profissional Wi-Fi e Bluetooth
• Nós de comunicação ESP-NOW
• Robótica e automação industrial
• protótipos de monitoramento de desgaste e saúde
• Sensores sem fio alimentados por bateria
• Sistemas embarcados compactos placa-a-board
• Educação eletrônica e prototipagem rápida
