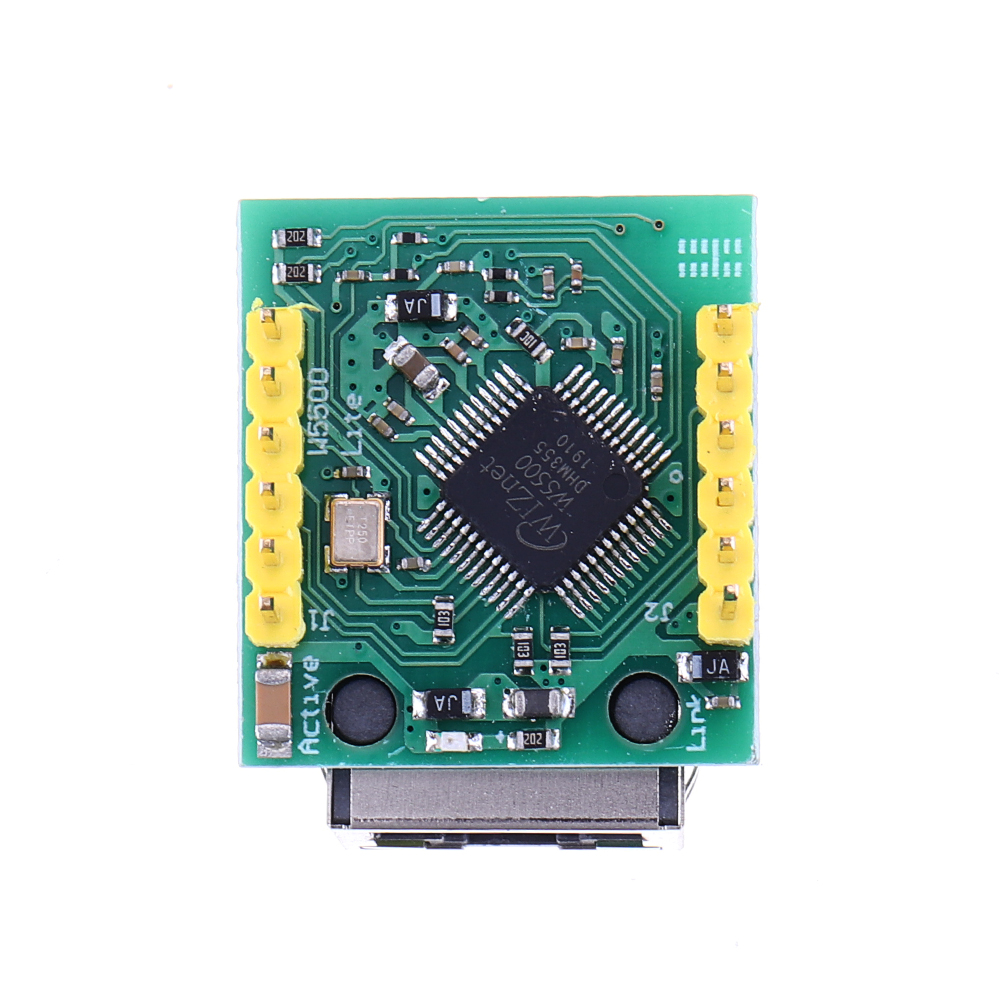

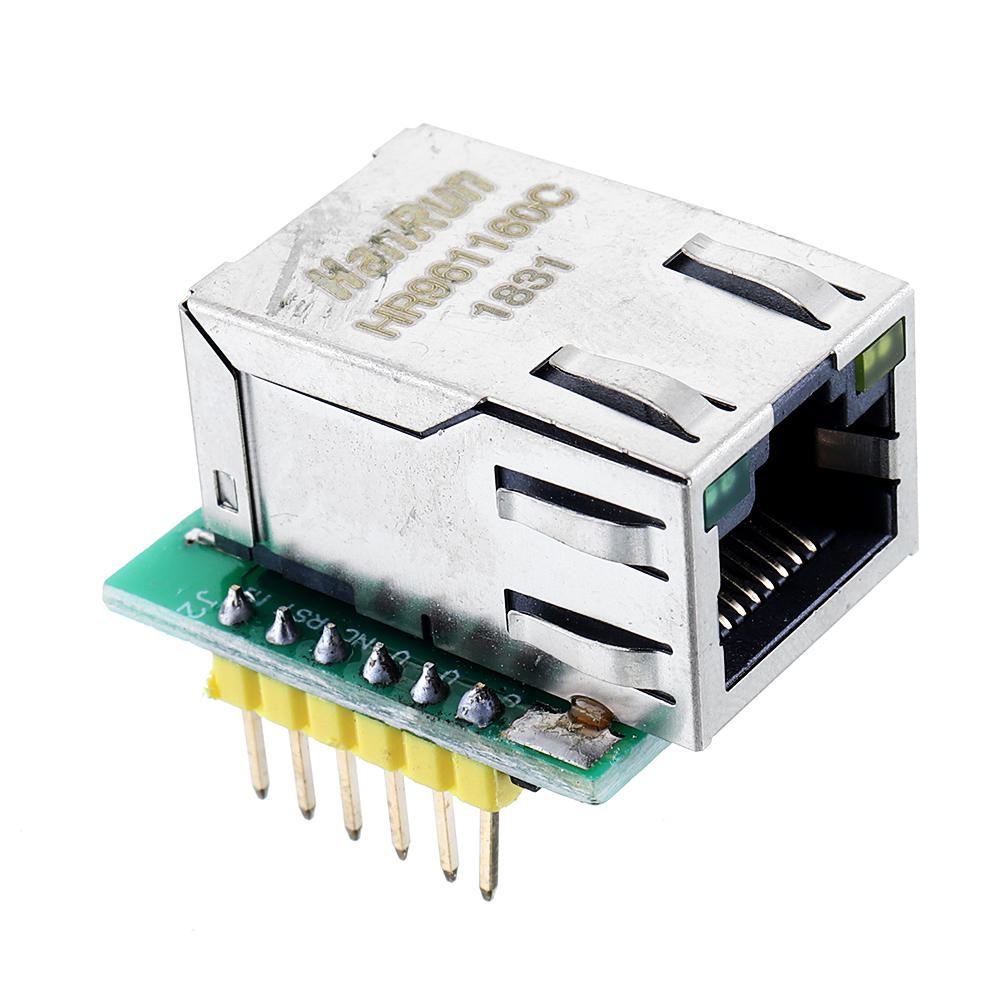

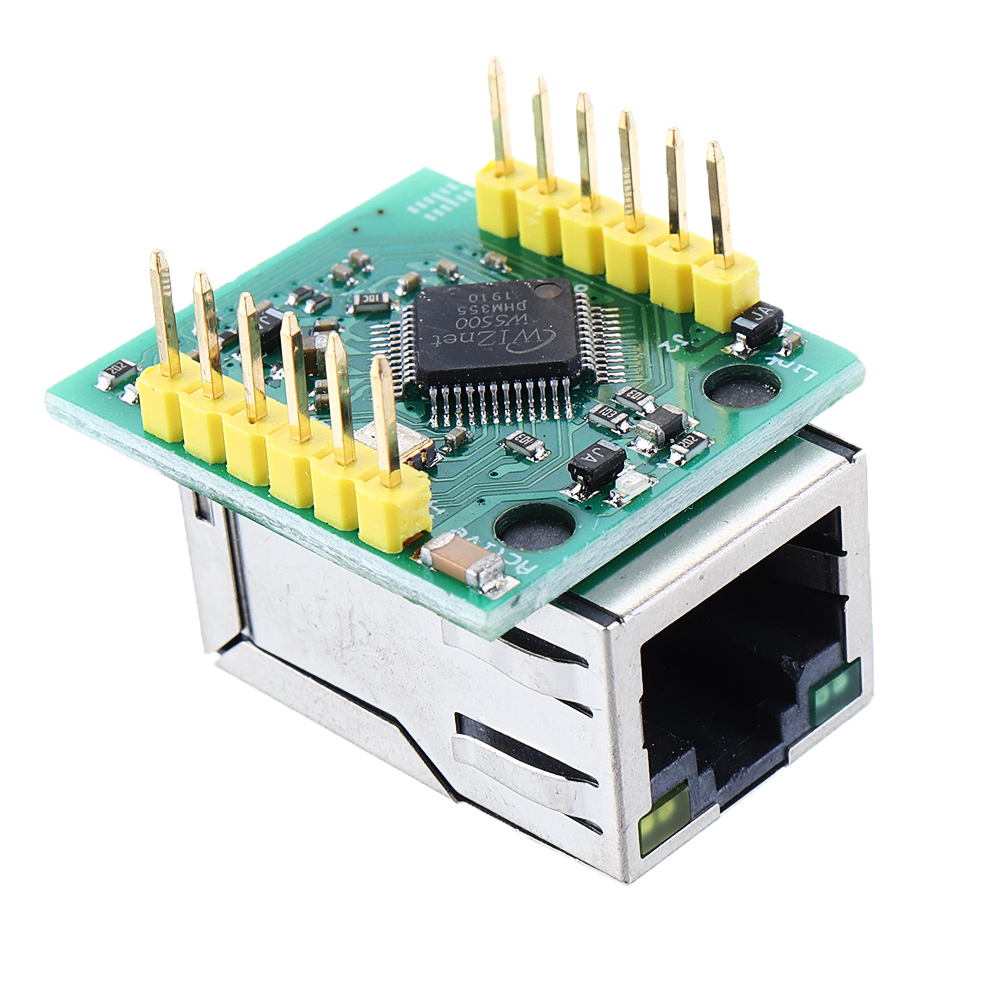

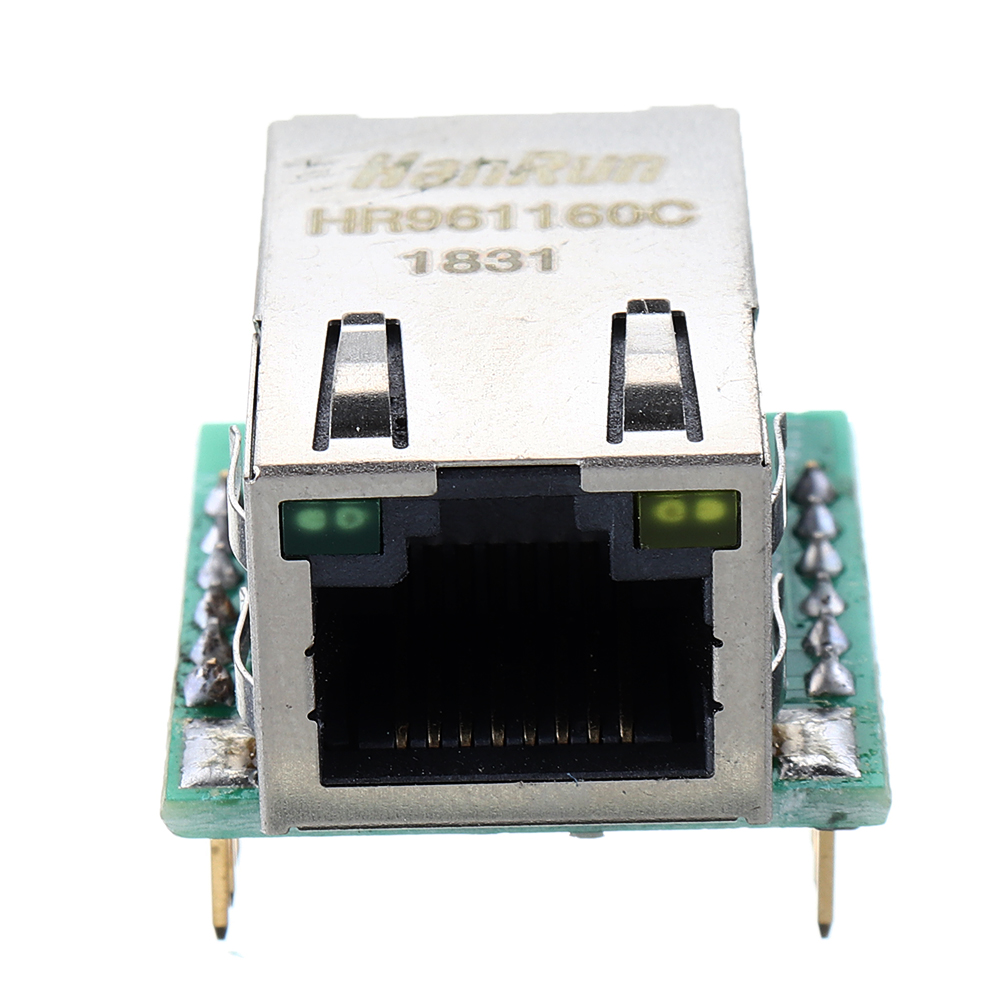

Elecbee USR-ES1 W5500 Chip SPI para LAN Ethernet Conversor TCP/IP Módulo WIZ820io
SKU: EB0051063
Favoritos
Recursos Principais
Interface SPI de alta velocidade de 80 MHz
Pilha de protocolo TCPIP de hardware integrado, os usuários quase não precisam dominar o conhecimento complexo do protocolo de rede
Suporte para até 8 conexões de soquete
Suporte TCP, UDP, ICMP, IPv4, ARP, IGMP, protocolo PPPoE
Camada de enlace de dados integrada, camada física
Suporte power-down wake up
Suporta interface periférica serial de alta velocidade (modo SPI 0~3)
Cache interno de envio e recebimento de 32K bytes
Camada Física Ethernet 10BaseT/100BaseTX Incorporada (PHY)
Suporta negociação automática (full/half duplex baseado em 10/100)
A fragmentação de IP não é suportada
Tensão de trabalho de 3,3 V, porta de sinal de E/S Tensão suportável de 5 V
Exibição de status do LED (full duplex / half duplex, conexão de rede, velocidade da rede, status ativo)
Pacote de pinos ultrapequeno para aplicações incorporadas fáceis
Fornecer rotinas de aplicativos C
Especificações:
Modo de alimentação: fonte de alimentação externa de 3,3V, a corrente deve ser superior a 200mA
Formulário de interface de controle: nível TTL de 3,3 V, interface SPI; 2 * pino de linha única
Tamanho do PCB (MM): 23 * 25 mm
Dimensões (comprimento * largura * altura): 28,5 * 23 * 24 mm
Observação:
Este módulo não é um módulo de transmissão transparente SPI para Ethernet. Ele precisa ser usado por um MCU externo. Os usuários precisam saber como usar o chip W5500.
Mostrar Mais
Descrição
1 x Conversor USR-ES1 W5500 Chip SPI para LAN Ethernet
>>>Manual: Clique aqui para abrir<<<
Visão geral:
Visão geral:
USR-ES1 incorpora o chip W5500 da Wiznet, que usa portas lógicas de hardware para implementar a camada de transporte e a camada de rede da pilha de protocolos TCP/IP (como TCP, UDP, ICMP, IPv4, ARP, IGMP, PPPoE, etc.) integra A camada de enlace de dados, camada física e 32K bytes de RAM no chip servem como buffers de transmissão de dados. O chip de controle principal do computador host só precisa realizar a tarefa de processamento das informações de controle da camada de aplicação TCP/IP. Assim, a carga de trabalho do computador host para cópia de dados, processamento de protocolo e processamento de interrupção é bastante economizada, e a utilização e a confiabilidade do sistema são aprimoradas.
Durante a operação, o usuário pode aproximar o W5500 como uma RAM periférica do MCU, o que é muito simples. A interface externa do W5500 é um SPI de alta velocidade de 80MHz de propósito geral, que é usado para expandir a solução Ethernet de alta velocidade para diferentes plataformas. O status do LED de negociação automática mostra que a interface SPI é rápida e estável. Dimensões e pinos compatíveis Wiznet módulo oficial WIZ820io.
1 x Conversor USR-ES1 W5500 Chip SPI para LAN Ethernet
