Elecbee TNCA Female Bulkhead Connector 17.5mm / .687″ Square Flange w/ Φ0.8mm / .031″ Pin
SKU: EB-DRF-0222
Favoritos
Recursos Principais
Mostrar Mais
Em Estoque
Qtde.
1
P.Unit.
€ 54.56€ 64.20
Preço Ext.
€ 54.56€ 64.20
€ 54.56€ 64.20
Especificações
Atributo
Valor
Pesquisar
Tipo de montagem
Tipo de cabo
Acabamento da concha
Níquel chapeado
1º tipo de contato
Pino fêmea
2º tipo de contato
Pino macho
Frequência máx
11 GHz
Material da concha
De aço inoxidável
Série de conversão
Séries diferentes

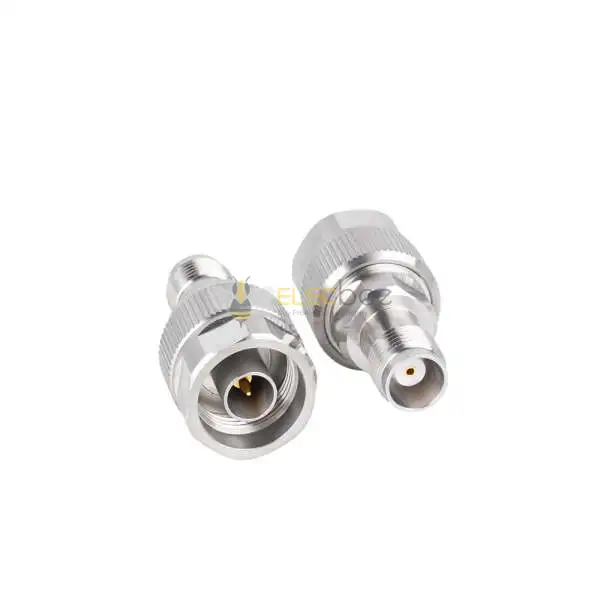

Converter de (adaptador 1)
TNCA (Em Inglês)
1º tipo de fixação do conector
Enfiado
Converter para (adaptador 2)
Tipo de N
2st Tipo de fixação do conector
Enfiado
Estilo adaptador
Em linha reta
Descrição
Número da peça: EB-DRF-0222
Descrição: Conector RF de flange de anteparo fêmea TNCA, conector de flange quadrado de 17,5 mm/0,687″ com terminal de pinos de Φ0,8 mm/0,031″.
Este EB-DRF-0222, conector RF de flange de anteparo fêmea tipo TNCA de 4 furos com conector de flange quadrado de 17,5 mm / 0,687 pol. e terminal de pinos de Φ0,8 mm / 0,031 pol. 1 (max) para DC~18GHz, 1500V suportando tensão, ≥5000mOhresistência de isolamento, durabilidade de 500 ciclos e temperatura operacional de -55°C~+165°C.
Vantagens
- Tamanho grande
- Alta Confiabilidade
- Bom desempenho mecânico
- Ampla faixa de frequência de DC a 18 GHz
Formulários
- Teste de propósito geral
- Conector de Substituição de Campo
- Aplicação de montagem em rack e painel
- Terminal de pinos de Φ0,8 mm / 0,031 pol.
Características principais
| Polaridade | Padrão |
| Interface | Tipo TNCA |
| Tipo de conector | Jack |
| Sexo do conector | Fêmea |
| Impedância | 50Ω |
| Formato corporal | Direto |
| Corpo de montagem | Flange de 4 furos |
| Método de Anexo | Solda |
Recursos de desempenho
| Alcance de frequência | DC~18GHz |
| VSWR: | CC~18GHz: 1,15:1 (Máx.) |
| Contato de resistência | Condutor Central ≤1,5mΩ |
| Condutor Externo ≤0,2mΩ | |
| Resistência de isolamento | ≥5000mΩ |
| Tensão Suportada | 1500V |
| Durabilidade | 500 ciclos |
| Temperatura de operação | -55℃~+165℃ |
Especificações de material
| Habitação | Tipo 303 Aço Inoxidável |
| Polido e Passivado | |
| Centro de contato | Banhado a Cobre de Berílio |
| Ouro (MIL-G-45204) | |
| Isoladores | PTFE e PEI |
