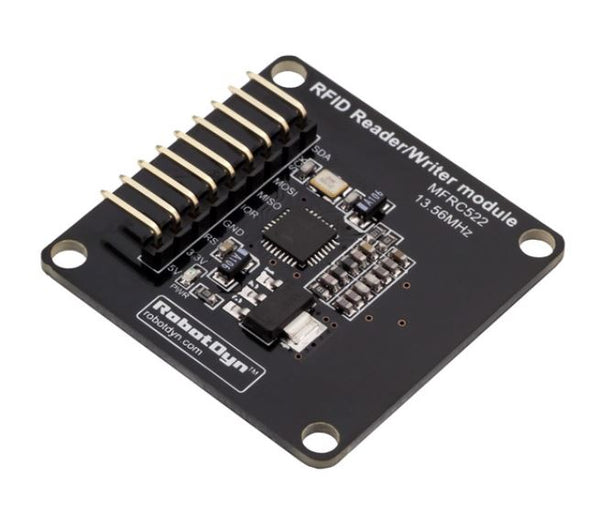

Placa do módulo do leitor RFID da Elecbee RC522 13.56MHz I2C/SPI 2.5–3.6V para cartões S50 S70 Ultralight Pro

RC522 13.56MHz RFID Reader Módulo

O módulo de leitor RFID Elecbee RC522 é uma placa compacta de leitura de cartão de 13.56MHz para aplicações de identificação incorporada, controle de acesso e desenvolvimento RFID. Ele suporta comunicação opcional I2C ou SPI para integração com microcontroladores e placas de desenvolvimento compatíveis.

Especificações Técnicas

• Tipo de módulo: Placa de leitor de cartão RFID RC522
• Frequência de funcionamento: 13.56MHz
• Interface de comunicação: I2C ou SPI
• Tensão de funcionamento: 2.5–3.6V
• Corrente de operação: 20mA com uma fonte de alimentação de 3,3V
• Distância de leitura de cartão especificada: 0–50mm
• Tipos de cartão suportados: S50, S70 e Ultralight Pro
• Temperatura de funcionamento: -25°C a +85°C
• Quantidade de embalagem: 1 placa do módulo RC522

Aplicações de identificação RFID

O módulo RC522 é adequado para leitores de cartões RFID incorporados, protótipos de controle de acesso, terminais de identificação, fechaduras eletrônicas, equipamentos de atendimento e projetos de desenvolvimento de microcontroladores.

Integração do sistema I2C e SPI

A interface de comunicação I2C ou SPI disponível permite a conexão com controladores embarcados compatíveis. O PCB do módulo fornece pontos de conexão rotulados para sinais de energia, controle e comunicação, ajudando os engenheiros a identificar a fiação necessária durante o desenvolvimento.

Desempenho Operacional

O módulo opera de 2.5V a 3.6V e desenha aproximadamente 20mA quando alimentado a partir de uma fonte de 3,3V. Ele suporta uma distância de leitura especificada de até 50mm, dependendo do tipo de cartão, instalação e ambiente operacional.

Informações do pacote

O pacote contém uma placa de módulo de leitor RFID RC522. Uma antena externa e um cabo coaxial de 20cm não são mostrados na fotografia de transporte fornecida e, portanto, não são listados como componentes incluídos.
