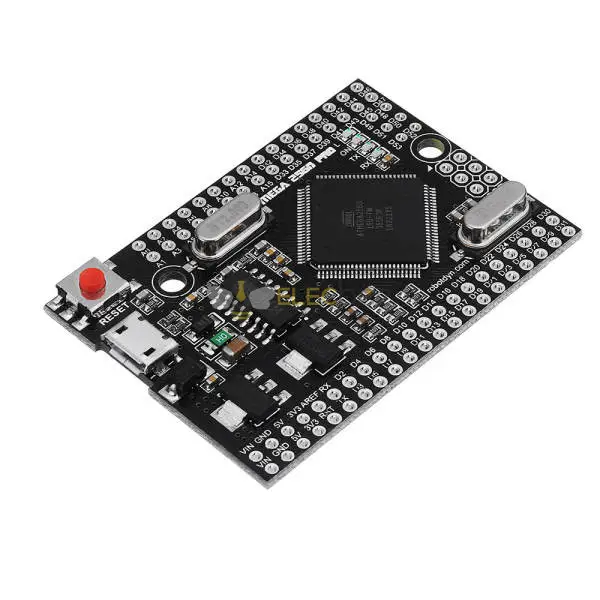

Elecbee Placa de módulo de desenvolvimento 2560 PRO (incorporada) CH340G ATmega2560-16AU com pinos
SKU: EB0041496
Favoritos
Recursos Principais
Mostrar Mais
Datasheet
Especificações
Atributo
Valor
Pesquisar
Modelo MCU/SOC
2560 PRO (embed)
Arquitetura da CPU
ATMEGA2560
Capacidade sem fio
AVR em AVR
Memória
-
Interface de depuração
USB/UART/CAN
Proteção de energia
5 V / 9V (AO)
Solução térmica
UART (UART)
Descrição
Detalhes precisos:
Biblioteca Eagle CAD: Clique para abrir
Drivers: Clique para abrir
Informações gerais:
1. A placa Mega Pro Embed CH340G / ATmega2560 é baseada no microcontrolador ATmega2560 e no adaptador USB-UART CH340. A placa é compatível com Mega 2560.
2. A placa tem um formato compacto de 38X55mm e é uma excelente solução para o desenvolvimento de projetos baseados em ATmega2560.
3. As funcionalidades do Mega Pro Embed são idênticas ao Mega 2560. Mesmo sendo uma placa Embed, ela é sólida e estável como a Mega Board. Ele usa o chip original e um ressonador de quartzo de alta qualidade de 16 MHz está presente na placa.
4. A placa possui um conector Micro USB que permite conectar o microcontrolador ao computador através do adaptador USB-UART CH340 (pode ser necessária a instalação de um driver). Drivers de download: Windows, Linux, Mac, Android.
5. A placa pode ser alimentada diretamente pelo conector Micro USB, ou pelo contato correspondente na placa (Vin). O regulador de tensão usado opera na faixa de 6 a 9V DC.
6. A corrente máxima de saída em 5V é de cerca de 800mA, enquanto em 3,3V é de cerca de 800mA.
7. O regulador de tensão permite utilizar até 18V como valor de entrada, porém, não recomendamos ultrapassar os valores recomendados acima, pois isso pode levar a um aquecimento excessivo e danificar o aparelho.
Especificações:
Especificações:
| Microcontrolador | ATmega2560 |
| Conversor USB-TTL | CH340 |
| Desligar | 5V-800mA |
| Potência ENTRADA. | 5V |
| Potência ENTRADA. Conector VIN/DC | 5V |
| Consumo de energia | 5V 220mA |
| Nível Lógico | 5V |
| USB | Micro USB |
| Frequência do relógio | 16MHz |
| Tensão de alimentação operacional | 5V |
| E/S digital | 54 |
| E/S analógica | 16 |
| Tamanho da memória | 256kb |
| Tipo/tamanho da RAM de dados | 8Kb |
| Tipo/tamanho da ROM de dados | 4Kb |
| Tipo de interface | ISP |
| Temperatura de operação | -40S°/+85S° |
| Comprimento x Largura | 38 × 54 mm |
1 x Mega 2560 PRO com cabeçalhos de pinos não soldados
