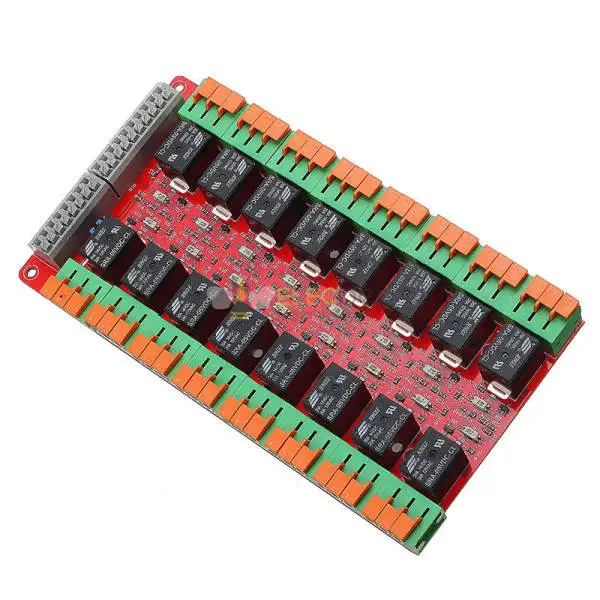

Elecbee UNO R3 Raspberry Pi용 1/2/4/8/16 채널 20A 릴레이 제어 모듈 8CH

특징:

양방향 절연 16 채널 릴레이 제어 모듈은 사용자의 필요에 따라 높거나 낮은 전기 레벨을 선택하여 릴레이 픽업을 제어할 수 있습니다. 이 모듈은 정품 및 고품질 전원 릴레이, 업계 최고의 초소형 패키지 광 커플러, 고전력 고 유전체 트랜지스터, RED 신호등, 양면 군용 PCB 플레이트, 전반적인 고려 후 전반적인 고려 레이아웃을 채택하여 안정적인 성능을 제공합니다. 그것은 다양한 전력 제어 경우에 널리 사용될 수 있습니다.

모듈 지시:

1. 모듈은 정품 및 고품질 릴레이, AC 125V/20A, DC 14V/20A를 채택합니다.
2. 업계 최고 수준의 초소형 양방향 광커플러를 적용하여 완벽한 노이즈 내성과 안정적인 성능을 제공합니다.
3. 모듈의 작동 전압은 5V입니다.
4. 사용자는 릴레이의 전기 레벨을 선택할 수 있습니다. 픽업은 높은 전기 레벨 또는 낮은 전기 레벨에서 발생합니다. 모듈은 전류 제한 저항을 포함하며 전원의 양극 및 음극에 의해 직접 제어될 수 있으며 마이크로 컨트롤러의 I/O 콘솔에 의해 제어될 수도 있습니다.
5. 내결함성 설계로 제어선이 끊어져도 릴레이가 어떤 조치를 취합니다.
6. 인터페이스의 인간화 디자인, 모든 인터페이스는 연결 단자를 통해 직접 정렬할 수 있어 매우 편리합니다.
7. 설치하게 쉬운 놀이쇠 구멍을 4개 조각 제공하십시오.
8. 계전기 상태 표시등(빨간색)

모듈 인터페이스:

1. 모듈의 제어 단자: 19개의 인터페이스 라인이 있으며 모든 인터페이스는 사용자의 편의를 위해 와이어로 직접 배선할 수 있습니다.
2. DC+: 외부 직류 전원의 양극에 연결된 종단.
3. DC-: 외부 DC 전원의 음극에 연결된 종단.
4. VRFF: 광전 절연 제어 끝은 접지선을 나타냅니다.
5. 높은 전기 레벨을 사용하여 제어하는 u200bu200b경우: 신호는 사용자 제어 패널의 음극에 연결해야 합니다.
6. 낮은 전기 레벨을 사용하여 제어하는 u200bu200b경우: 신호는 사용자 제어 패널의 양극에 연결되어야 합니다.

릴레이의 제어 인터페이스:(CH1-CH16 옵션)

VREF가 전원의 음극에 연결되어 있으면 높은 전기 수준(VREF에 비해)에서 종료될 때 릴레이가 그에 따라 픽업됩니다.
VREF가 전원의 양극에 연결되어 있으면 낮은 전기 수준(VREF에 비해)에서 종료될 때 릴레이가 그에 따라 픽업됩니다.

메모:

절연 릴레이 모듈은 나쁜 전자파 환경이나 좋은 신호를 필요로 하는 경우, 완전한 절연 효과를 요구하는 경우, 사용자의 제어판 전원(VERM에 연결된 기준 전원) 및 릴레이 모듈의 소스 전원(DC+/DC- )는 차별화되어야 하며, 이 두 전원이 공통 접지이면 완전한 절연 효과가 아니며, 현재 사용자는 보다 경제적인 표준형 릴레이 모듈을 선택할 수 있습니다.
계전기의 콘센트 끝: 48개의 인터페이스 라인이 있으며 모든 인터페이스는 사용자의 편의를 위해 와이어로 직접 배선할 수 있습니다.

NO1-NO16: 릴레이의 상시 개방형 인터페이스로, 릴레이 픽업 전에 매달려 있고 픽업 후 COM과 단락됩니다.
COM1-COM16: 릴레이의 공통 인터페이스.
NC1-NC16: 릴레이의 일반적으로 닫힌 인터페이스, 릴레이 픽업 전에 COM과 단락하고 릴레이 픽업 후 매달려 있습니다.
