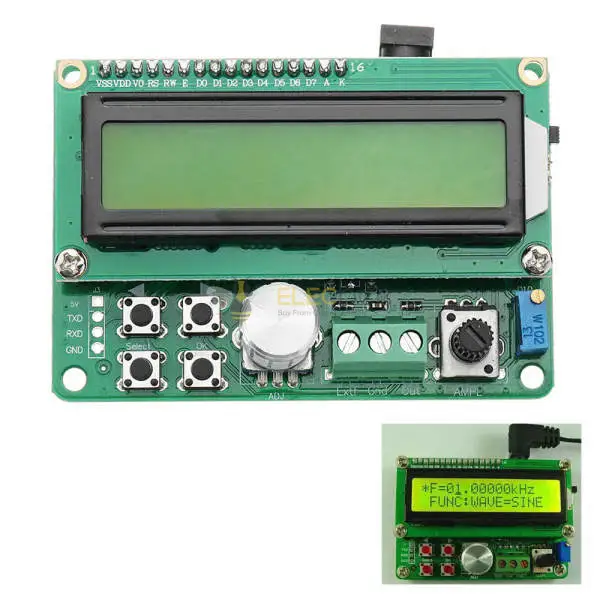

Elecbee 사용자 지정 임의 파형이 있는 0-50kHz 1W DDS 기능 주파수 측정기 신호 발생기 모듈

SKU: EB0041514
즐겨찾기

핵심 특징

더 보기
설명
설명:
DDS 기능/임의 파형 발생기는 직접 디지털 합성 기술(DDS), FPGA 설계, 내부 조립식 7가지 일반적으로 사용되는 파형을 사용하는 동시에 사용자가 출력 8비트, 256포인트 사용자 정의 임의 파형을 편집할 수 있습니다. 사용하기 쉽고, 신호의 높은 안정성, 낮은 왜곡, 1와트 출력, 광대역 주파수 측정 및 카운터 기능. 출력 신호 진폭 및 DC 오프셋을 조정할 수 있습니다.파형: 사인파, 사각파, 삼각파, 램프, 사용자 정의 파형( Arb ), 일반적으로 사용되는 펄스, 노이즈, 심전도 파형.
매개변수:
신호 출력: o출력 파형 사인, 구형파(가변 듀티 사이클), 삼각파, 톱니.Arbitrary 파형, 일반적으로 사용되는 펄스, 노이즈, ECG, AM, FM 및 기타 파형
출력 진폭 ≥ 0.5-8V p-p(무부하)
출력 임피던스 10옴 ± 10%
전원 공급 장치: DC 5V
DC 바이어스 ± 3V
주파수 범위 0.01Hz~50kHz
주파수 분해능 0.01Hz(10mHz)
주파수 정확도 ± 5 x 10-6
주파수 안정성 ±2 x 10-6 / 3시간
사인파 왜곡 ≤ 0.8%(기준 주파수 1kHz)
삼각파 선형성 ≥ 98%(0.01Hz~10kHz)
하강 시간 ≤ 100ns의 사각파 증가
구형파 듀티 사이클 범위 1%~99%

카운터 기능:
카운팅 범위 0-65535
측정 주파수 범위 1Hz~20MHz
입력 진폭 0.5V p-p~20V p-p
기타:
1. 크기: 83*60*24mm(길이*너비*키)
2. 디스플레이 LCD 1602 영문 LCD 디스플레이
3. 저장 및 호출 기능 M0-M9(M0: 기본 전송됨)
4. 부저 기능을 켜거나 끄도록 프로그래밍할 수 있습니다.
5. 생산 공정 표면 실장 기술, LSI
6. 작동 특성 모든 키 조작, 연속 조정 노브
7. 환경 조건 온도′0~40°c 습도¸<80%

패키지 포함:


1 X DDS 기능 주파수 측정기 신호 발생기 모듈
