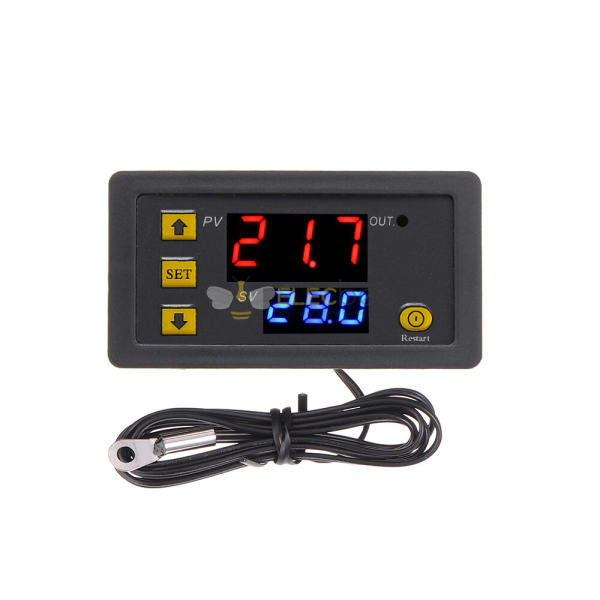

NTC 온도 프로브 방수 기능, LED 난방 냉각 온도기 계측기 조절기 제어 온도 조절기 범위가 -50 ~ 120 ℃ ℃ Elecbee W3230 디지털 온도 컨트롤러

W3230 온도 컨트롤러 설명 :

지침:

전원 공급 장치와 장비를 연결 한 후 컨트롤러에 전원을 공급할 수 있습니다. 현재 측정 된 온도가 표시됩니다. 세트 키를 한 번 누르면 디스플레이의 온도가 플래시됩니다. +-를 누르려면 원하는 온도를 설정합니다 (온도를 빠르게 증가 시키거나 줄이려면 +를 누르고 있습니다). 완료 후 설정을 눌러 확인하고 반환하십시오. 현재 컨트롤러는 설정에 따라 릴레이를 자동으로 켜고 끕니다. 온도 조절 장치의 출력은 20A 릴레이로 다양한 고전력 하중을 충족시킬 수 있습니다. 제어 회로를 연결 한 후 온도 조절 장치에 전원을 공급할 수 있습니다. 디스플레이는 주변 온도를 보여줍니다.

1 : 표시등, 2 : 디지털 튜브, 3 : 버저 상태

설명

1 : 깜박임 : 냉각/가열 시작, 고형 조명 : 닫힙니다

2 : LL이 표시되고 센서가 개방 회로입니다. HH는 측정 범위를 초과 할 때 릴레이를 강력하게 분리합니다. displayedis ---, 그것은 고온 경보를 나타냅니다

3 : 메인 메뉴를 입력하려면 5 초 동안 세트를 누르고 누르고 있습니다. +를 누르십시오. P0-6을 눌러 세트를 누르거나 10 초를 자동으로 확인하고 반환합니다.

사양:

온도 제어 범위 : -55 ° -120 °

전원 공급 장치 : 12V DC/24V DC/110V-220V AC

해상도 비율 : 0.1 ° C (-9.9-99.9); 1 ° C (기타 범위)

측정 정확도 : ± 0.1 ° C

제어 정확도 : 0.1 ° C

센서 : NTC10K 방수 센서; 와이어 : 1 미터

출력 : 릴레이 접점 용량 10A 220V / 20A 12V / 20A 24V

환경 요구 사항 : -10-60 ° C, 습도 20%-85%RH

치수 : 79mm *43mm *26mm

절단 크기 : 73mm*39mm

특징:

넓은 온도 측정 범위. 가열 또는 냉각 제어.

가열 또는 냉각 제어.

더 나은 가독성을 위해 명확한 LED 디스플레이.

모든 매개 변수 설정은 단락 후에 저장할 수 있습니다.

릴레이 출력.

높은 제어 정밀도 0.1 센티 그레이드

PO 냉각 및 가열 모드 :

P0을 표시하려면 5 초 동안 세트를 누르고 누릅니다. 작업 모드를 설정하려면 세트를 한 번 누릅니다. [h는 가열 모드] [C는 냉각 모드] +를 누릅니다. 반환 할 세트를 한 번 누릅니다. 세트를 눌러 누르거나 10 초 동안 버튼 작업이 없습니다. 컨트롤러는 완료를 자동으로 확인합니다.

냉각 모드에서 : 온도 측정 값 ≥ 온도 설정 점에서 냉장 릴레이가 닫히고 냉장고가 시작됩니다. 온도 측정 값 ≤ 온도 설정 점 - 히스테리시스 인 경우 냉장 계전기가 끊어지고 냉장고가 꺼집니다.

가열 모드에서 : 온도 측정 값 ≤ 온도 설정 점에서 가열 릴레이가 닫히고 히터가 시작됩니다. 온도 측정 값 ≥ 온도 설정 지점 + 히스테리시스가 발생하면 가열 릴레이가 분리되고 히터가 꺼집니다.

P1 히스테리시스 설정 :

P0을 표시하려면 세트를 눌러 고정 값을 누르고 +를 누르십시오. P1로 전환하려면 히스테리시스 값을 설정하려면 한 번 눌러 +1을 눌러 히스테리시스를 0.1-15로 설정하고 완료 후 리턴으로 한 번 설정하거나 10 초 동안 핵심 조치가 완료를 자동으로 확인하십시오.

냉각 모드에서 : 온도 측정 값 ≥ 설정 값이 설정된 값은 릴레이가 닫히고 냉장고가 시작됩니다. 온도 측정 값 ≤ 설정 값 - 리턴 차이 값, 릴레이가 분리되고 냉장고가 꺼집니다.

예를 들어, 환경이 30 ° C 인 경우 설정 값은 25 ° C이고 히스테리시스는 2 ° C로 설정됩니다. 전원을 켜면 릴레이가 닫히고 냉장고가 시작됩니다. 냉각이 23 ° C에 도달하면 릴레이가 열리고 냉장고가 닫힙니다. 현재 냉장고가 끊어졌습니다. 개구부 온도가 상승하기 시작합니다. 25 ° C의 설정 값으로 상승하면 릴레이가 닫히고 냉장고가 다시 시작됩니다.

이동,이 사이클을 반복하여 온도가 25 ° C보다 높지 않도록 제어하십시오.

가열 모드에서 : 온도 측정 값 ≤ 설정 값은 릴레이가 닫히고 히터가 시작됩니다. 온도 측정 값 ≥ SET 값 + 히스테리시스 값이 릴레이를 분리하고 히터가 꺼집니다.

예를 들어, 환경은 10 ° C이고 설정 값은 25 ° C이고 히스테리시스는 2 ° C로 설정됩니다. 전원을 켜면 릴레이가 닫히고

히터가 시작됩니다. 27 ° C로 가열되면 릴레이가 분리되고 히터가 꺼집니다. 현재 히터는 있습니다

분리 후 온도가 떨어지기 시작합니다. 25 ° C의 설정 값으로 떨어지면 릴레이가 닫히고 히터가 다시 시작됩니다.

이동,이 사이클을 반복하여 온도를 25 ℃보다 낮게 제어하십시오.

P2 최대 온도 설정 상한 :

다른 사람의 오해로 인한 과도하게 높은 설정 온도의 위험을 피하기 위해이 온도 조절 장치는 최대 설정 상한 기능을 가지므로 온도 조절기에 의해 제어되는 최대 온도 설정 점의 설정 범위를 제한합니다. P0을 표시하려면 세트를 눌러 고정 값을 누르고 +를 누르십시오. P2로 전환하려면 최대 한계를 설정하려면 세트를 누르고 +1을 누르려면 가장 높은 정착식 온도를 설정하고 최대 값은 110을 설정하고 완료 후 반환 할 수 있도록 한 번 누르십시오.

예를 들어 : 온도 설정 점이 60으로 설정되면 최대 60 ° C로만 설정할 수 있습니다. 온도 설정 지점이 높아지고 온도 범위를 확장하려면 상한 설정 값을 먼저 조정해야합니다.

P3 최저 온도 설정 하한

저온으로 인해 얼음 막힘을 일으키는 다른 사람들의 오해를 피하기 위해이 온도 조절 장치는 최소 설정 상한 및 하한 기능을 가지므로 온도 조절기에 의해 제어되는 최소 온도 설정 점의 설정 범위를 제한합니다. P0을 표시하려면 세트를 눌러 고정 값을 누르고 +를 누르십시오. P3로 전환하려면 최소 하한을 설정하려면 +1을 누르려면 가장 낮은 정착식 온도를 설정하려면 가장 낮은 값을 설정하고 최저 값은 -50을 설정하고, 완료 후 반환 할 때 세트를 한 번 누르고, 컨트롤러가 몇 초 동안 버튼을 누르지 않고 동작의 완료를 확인합니다.

예를 들어 : 온도 설정 점이 2로 설정되면 최소 2 ° C로만 설정할 수 있습니다. 온도 설정 지점이 더 낮아지면

온도 범위를 확장하려면 먼저 하한 설정을 조정해야합니다.

P4 온도 보정

측정 된 온도가 표준 온도에서 벗어나거나 사용자의 하드웨어에 특별한 요구가 있으면이 기능을 사용하여 수정할 수 있습니다. 보정 된 온도 = 보정 전 온도 + 수정 된 값. 유효한 범위는 -7.0 ~ 7.0입니다. P0을 표시하려면 세트를 눌러 +- +를 누르려면 p4로 전환하려면 세트를 눌러 수정하기 위해 한 번 누르고 +- 수정 값을 설정하려면 수정 값을 설정하고 완료 후 한 번 설정 한 후 10 초 동안 버튼을 누르지 않으면 컨트롤러가 완료를 자동으로 확인합니다.

예를 들어, 일반 디스플레이는 25도입니다. 온도 보정이 0이면 25도를 표시합니다. 온도 보정이 1.5 인 경우 표시됩니다

26.5도; 온도가 -1.5로 수정되면 23.5가 표시됩니다.

P4 온도 보정

측정 된 온도가 표준 온도에서 벗어나거나 사용자의 하드웨어에 특별한 요구가 있으면이 기능을 사용하여 수정할 수 있습니다. 보정 된 온도 = 보정 전 온도 + 수정 된 값. 유효한 범위는 -7.0 ~ 7.0입니다. P0을 표시하려면 세트를 눌러 +- +를 누르려면 p4로 전환하려면 세트를 눌러 수정하기 위해 한 번 누르고 +- 수정 값을 설정하려면 수정 값을 설정하고 완료 후 한 번 설정 한 후 10 초 동안 버튼을 누르지 않으면 컨트롤러가 완료를 자동으로 확인합니다.

예를 들어, 일반 디스플레이는 25도입니다. 온도 보정이 0이면 25도를 표시합니다. 온도 보정이 1.5 인 경우 표시됩니다

26.5도; 온도가 -1.5로 수정되면 23.5가 표시됩니다.

P5 지연 시작 시간 (단위 : 분)

냉장고 또는 히터의 작동을 지연시켜야 할 때 장비의 수명을 보호하기 위해 지연 기능을 켜질 수 있습니다.

PO를 표시하려면 설정 및 고정기를 누르고 +- +를 누르십시오. P5로 전환하려면 P5로 전환하려면 SET을 한 번 누르십시오. 지연 시작 시간 단위를 몇 분 동안 설정하고 +를 누르려면 0-10 분을 설정하려면 설정 한 후 한 번 설정하고 키 액션 컨트롤러없이 설정 또는 10 초를 누르십시오. 완료를 자동으로 확인하십시오.

냉각 모드에서 : 전원이 처음으로 켜지면 현재 온도가 설정된 값이 설정되면 냉장고는 즉시 냉각을 시작하지 않으며 설정 지연 시간을 위해 실행해야합니다.

가열 모드에서 : 전원이 처음으로 켜지면, 현재 온도 ≤ 설정 값이 설정된 경우, 히터는 즉시 가열되지 않으며 시작하기 전에 설정 지연 시간 동안 실행해야합니다.

냉장고 또는 히터의 두 번 연속 시작 사이의 가동 중지 시간이 지연 시작 시간 설정 값보다 큰 경우 냉장고가 즉시 시작됩니다.

냉장고 또는 히터의 두 번 연속 시작 사이의 셧다운 간격이 지연 시작 시간 설정 값보다 작을 때, 장비는 냉장고의 설정 지연 시작 시간이 실행 된 후에 만 시작할 수 있습니다. 지연 시간은 종료 순간부터 계산됩니다.

예를 들어, 냉각 상태에서 지연을 5 분으로 설정하십시오. 전원이 켜진 후 냉장고는 지연으로 시작합니다. 5 분 후 냉장고가 켜집니다. 필요한 온도에 도달하면 냉장고가 멈 춥니 다. 현재 타이머가 시작됩니다. 다음에 냉장고 시작 시간이 완료되면 즉시 시작됩니다. 작업, 타이밍이 완료되지 않으면 타이밍이 끝날 때까지 작동하지 않습니다. 지연 중에 LED 표시등이 깜박입니다.

지연 시작이 0으로 설정되면 지연 함수를 끄는 것과 같습니다.

P6 공장 설정을 복원합니다

인간의 이유로 인해 온도 조절 장치의 내부 설정은 혼란 스러우며 하나씩 설정하는 것이 시간이 많이 걸립니다. 이 경우이 기능을 사용하여 공장 설정을 복원 할 수 있습니다.

특정 방법은 다음과 같습니다. 꺼짐 상태에서 + 및 - 버튼을 동시에 누른 다음 전화를 켭니다. 위의 모든 매개 변수는 공장 설정으로 복원됩니다.
