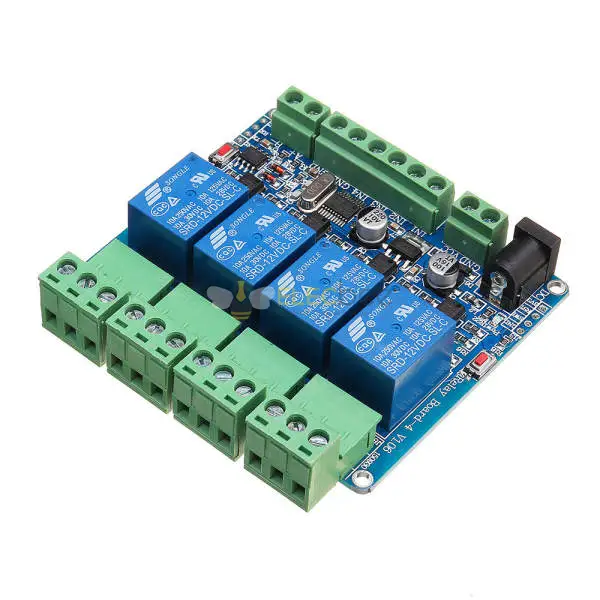

Elecbee Arduino 용 RS485 인터페이스 및 OptoCoupler 분리 기능이있는 Modbus RTU 4 채널 릴레이 모듈

SKU: EB0046293

즐겨찾기

핵심 특징

특징:

MODBUS RTU & RS485 다중 장치 제어를위한 네트워크 준비 : MODBUS RTU 프로토콜을 구축 한이 모듈은 기본 주소 1 (명령을 통해 사용자 수정 가능)을 사용하여 RS485 통신을 지원하여 산업용 자동화 또는 Arduino 기반 제어 시스템을위한 완벽한 멀티 단위 네트워킹을 가능하게합니다.
안전한 신호 처리를위한 4CH OptoCoupler 분리 : 입력 (IN1-in4)과 릴레이 출력 사이의 4 채널 OptoCoupler 분리 기능, 고전압 회로의 간섭을 방지하고 연결된 MCU (예를 들어, Arduino)를 손상으로부터 보호합니다.
확장 가능한 프로그래밍과 Arduino 호환 : STM8S103F3 MCU 및 수영 다운로드 인터페이스 (STLINK-V2 필요)가 장착되어 사용자가 사용자 정의 응용 프로그램의 모듈을 다시 프로그래밍 할 수 있습니다.
실시간 모니터링을위한 포괄적 인 상태 표시기 : 4 개의 릴레이 폐쇄 된 LED, 전력 표시기, 실행중인 LED (D5) 및 사용자 구성 가능한 LED가 포함되어 작동, 커뮤니케이션 및 릴레이 상태가 명확하게 보장됩니다.
다양한 사용 사례를위한 유연한 전력 및 입력 설계 : 쉬운 배선을 위해 듀얼 파워 인터페이스 (라운드 DC + 터미널 블록)로 12V DC에서 작동합니다. 4 입력 채널 RS485 (비 출력 제어)를 통해 스위치 상태를 읽고 스마트 홈, 산업 또는 DIY 프로젝트의 적응성 향상.

사양

유사 상품 표시 >

속성

값

검색

모델

RS485

유사 상품 표시 >

설명

릴레이 커뮤니케이션 : MBDBUS-RTU 프로토콜을 기반으로 한 멀티 단위 네트워크 485 통신은 기본 통신 주소는 1, 사용자는 명령별로 주소를 수정할 수 있습니다.

in1 -in4는 스위치에서 사용됩니다. 스위치의 상태는 입력 제어 릴레이 출력이 아니라 485로 읽습니다.

1. S1 재설정 버튼

2. D5 실행 LED 표시기

설명:

4 채널 릴레이 출력 (하나는 일반적으로 열리고 1 개는 정상적으로 닫힙니다)

STM8S103F3 MCU

4 채널 Optocoupler 분리

4 릴레이 닫기 LED 표시기

라운드 DC 인터페이스 및 터미널 DC 인터페이스. 편리한 전력 배선 (공급 전압 12V)

4 채널 입력 인터페이스

RS485 통신 인터페이스.

전력 표시기

사용자 LED 램프

재설정 버튼
수영 다운로드 인터페이스 - (stlink -v2 다운로드 프로그램, 사용자는 프로그램을 두 번 개발할 수 있습니다)

Modbus-RTU-4-Channel-Relay-Module-4CH-Input-Optocoupler-Isolation-RS485-MCU-Geekcreit-for-Arduino----1400923

패키지 포함 :
1 x Modbus RTU 4 채널 릴레이 모듈

Modbus-RTU-4-Channel-Relay-Module-4CH-Input-Optocoupler-Isolation-RS485-MCU-Geekcreit-for-Arduino----1400923
