Elecbee TNCA Female Straight Connector, 17.5mm / .687″ Square Flange, 1.5mm / .059″ Flat Pin

SKU: EB-DRF-0234

즐겨찾기

핵심 특징

안정적인 RF 연결을 위한 TNC 암형 직결 커넥터.
IP67 등급으로 혹독한 환경에서도 방진·방수 가능.
DC~2.5GHz 주파수 대역으로 다양한 기기와 호환.
17.5mm 사각 플랜지로 견고하고 안정적인 장착.
외부 통신 시스템에 이상적인 동축 서지 보호기.

설명

부품 번호: EB-DRF-0234

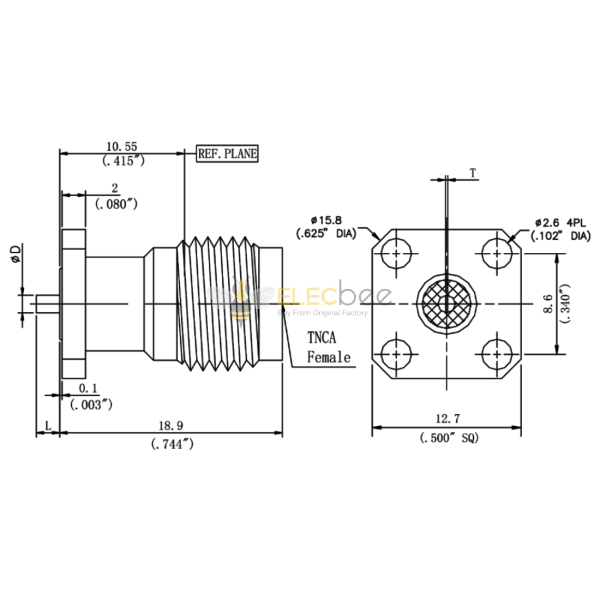

설명: TNCA 암 스트레이트 플랜지 RF 커넥터, 17.5mm/.687″ 사각 플랜지 잭, Φ1.5mm/.059″ 플랫 핀 터미널.

이 EB-DRF-0234, 크기 17.5mm/0.687인치 사각 플랜지 잭 및 Φ1.5mm/0.059인치 핀 터미널이 있는 TNCA 유형 4홀 암 스트레이트 플랜지 RF 커넥터, 주파수 범위 DC ~ 18GHz, 50Ω 임피던스, VSWR 1.15: DC~18GHz, 1500V 내전압, ≥5000m의 경우 1(최대)오절연 저항, 500 사이클 내구성 및 -55°C~+165°C 작동 온도.

장점

큰 사이즈
높은 신뢰성
우수한 기계적 성능
DC ~ 18GHz의 넓은 주파수 범위

애플리케이션

범용 테스트
현장 교체 커넥터
랙 및 패널 실장 애플리케이션
Φ1.5mm / 0.059inch 플랫 핀 터미널

주요 특징들

극성	기준
상호 작용	TNCA 유형
커넥터 유형	잭
커넥터 성별	여성
임피던스	50Ω
체형	똑바로
본체 장착	4홀 플랜지
부착 방법	땜납

성능 특징

주파수 범위	DC~18GHz
VSWR：	DC~18GHz: 1.15:1(최대)
접촉 저항	중심 도체 ≤1.5mΩ
접촉 저항	외부 지휘자 ≤0.2mΩ
절연 저항	≥5000mΩ
내전압	1500V
내구성	500 사이클
작동 온도	-55℃~+165℃

재료 사양

주택	유형 303 스테인리스강
주택	광택 및 패시베이션
센터 문의	베릴륨 구리 도금
센터 문의	골드(MIL-G-45204)
절연체	PTFE 및 PEI

배송 가이드

배송	배송 기간	재고 상품은 3일 내에 발송될 예정입니다. Elecbee는 매일 약 17:00에 발송합니다(일요일 제외). 발송 후 예상 배송 시간은 선택한 운송사에 따라 다릅니다. DHL 익스프레스: 3-7 영업일 DHLeCommerce: 12-22 영업일 FedEx 국제 우선: 3-7 영업일 EMS: 10-15 영업일 등기 항공 우편: 15-30 영업일
	배송비	주문 배송비는 장바구니에서 확인할 수 있습니다.
	배송 옵션	주문 배송비는 장바구니에서 확인할 수 있습니다.
	물류 추적	주문 발송 후 이메일로 운송장 번호를 보내드리며, 「내 주문 추적」 기능으로 물류를 조회할 수 있습니다.
반품/보증	반품	반품/교환은 일반적으로 발송 후 30일 내에 완료해야 하며, 고객 서비스에 연락하여 반품 승인을 받으세요. 상품은 사용하지 않은 상태여야 하며 원래 포장을 유지해야 합니다. 배송비는 고객이 부담합니다.
	보증	모든 Elecbee 구매 상품은 30일 무조건 반품 정책과 1년 Elecbee 보증(제조 결함 대상)을 받습니다.
		본 보증은 고객의 잘못된 조립, 설명서 미준수, 제품 수정, 부주의 또는 부적절한 사용으로 인한 결함 상품에는 적용되지 않습니다.
주문	구매 방법	Elecbee는 온라인 주문을 지원합니다.
		장바구니에 추가 > 결제 > 주문 제출 > 결제 완료 > 배송
	결제	PayPal, 신용카드(Visa, MasterCard, 아메리칸 익스프레스), 은행 송금.

당신에게 추천

리뷰

ELECBEE

모든 리뷰는 인증된 구매자로부터 나옵니다

1 별

2 별

3 별

20%

4 별

20%

5 별

60%

L****i

Perfect fit for our rack panel setup. The 17.5mm square flange provides solid mounting, and the gold-plated beryllium copper contact ensures reliable signal up to 18GHz.

M****n

Good mechanical stability and excellent VSWR performance across DC-18GHz. Soldering the 1.5mm flat pin was easy. Just wish packaging was a bit more protective.

n****o

Used in field replacement and it's proven highly reliable. Stainless steel housing resists corrosion, and it handles temperature swings from -55°C to +165°C no problem.

R****n

Solid connector with great specs, especially the 5000mΩ insulation resistance. Works well, though the size might be bulky for compact builds.

p****n

Exactly as described – durable, precision-made RF jack. The passivated 303 stainless steel body adds great longevity in harsh environments.
