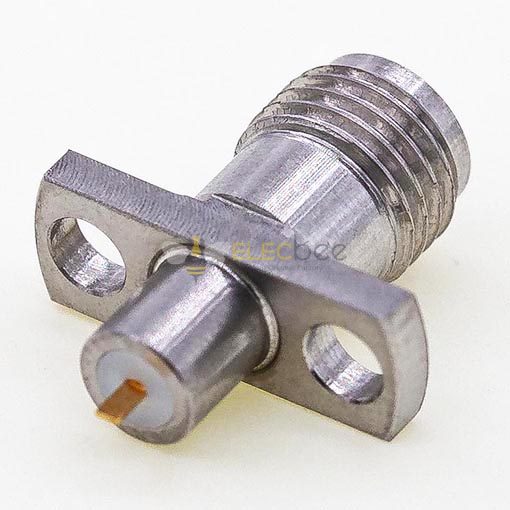

Elecbee SMA Female Connector, 12.7 x 4.8mm / 0.500 x 0.190inch Flange, 0.8mm Vertical Flat Pin

SKU: EB-DRF-0149

즐겨찾기

핵심 특징

정밀한 0.8mm 핀이 있는 소형 SMA 암 커넥터.
D-서브 및 전원 응용에 이상적, 직선형 180° 설계.
안정적인 연결을 위한 납땜 타입 단자.
간편한 장착과 안정성을 위한 플랜지 포함.

설명

부품 번호: EB-DRF-0149
설명: SMA 암 커넥터 – 12.7 x 4.8mm / 0.500 x 0.190인치 플랜지 잭 w/ 0.80 x 0.20mm / 0.031 x 0.008인치 수직 플랫 핀.

이 EB-DRF-0149, 크기 12.7 x 4.8 mm / 0.500 x 0.190인치 플랜지 잭 및 0.80 x 0.20mm / 0.031 x 0.008인치 수직 플랫 핀 터미널이 있는 2홀 플랜지 암 SMA 커넥터, 주파수 범위 DC ~ 27GHz, 50Ω 임피던스 , DC~18GHz의 경우 VSWR 1.10:1(최대) 및 18GHz~27GHz의 경우 1.15:1(최대), 500주기 내구성 및 -55°C~+165°C 작동 온도.

장점

작은 크기
높은 신뢰성
우수한 기계적 성능
DC ~ 27GHz의 넓은 주파수 범위

애플리케이션

범용 테스트
SMA 격벽 플랜지 연결
랙 및 패널 실장 애플리케이션
0.80mm / 0.031inch 수직 플랫 핀

주요 특징들

극성	기준
커넥터 유형	SMA
커넥터 성별	여성
임피던스	50Ω
체형	똑바로
패널 장착	2홀 플랜지
부착 방법	땜납
주파수 범위	DC~27GHz

성능 특징

VSWR：	DC~18GHz: 1.10:1(최대)
VSWR：	18GHz~27GHz:1.15:1(최대)
접촉 저항	중심 지휘자≤3.0mΩ
접촉 저항	외부 Conductor≤2.0mΩ
절연 저항	≥5000MΩ
내전압	1000V
내구성	500 사이클
작동 온도	-55℃~+165℃

재료 사양

주택	유형 303 스테인리스강
주택	광택 및 패시베이션
센터 문의	베릴륨 구리 도금
센터 문의	골드(MIL-G-45204)
절연체	PTFE 및 PEI
